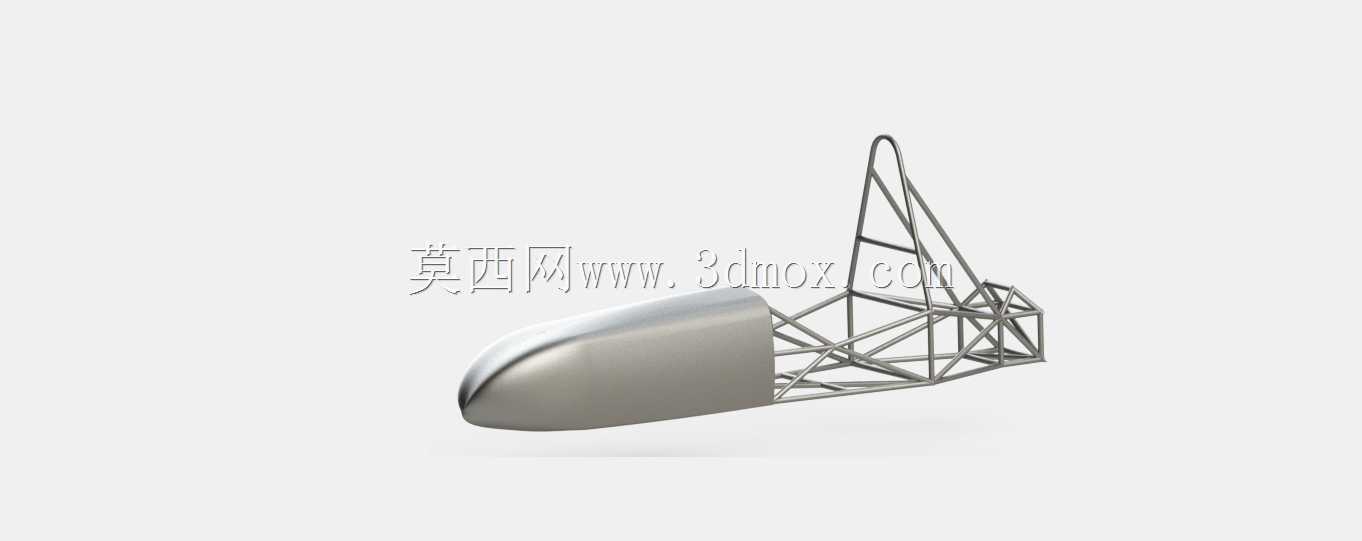

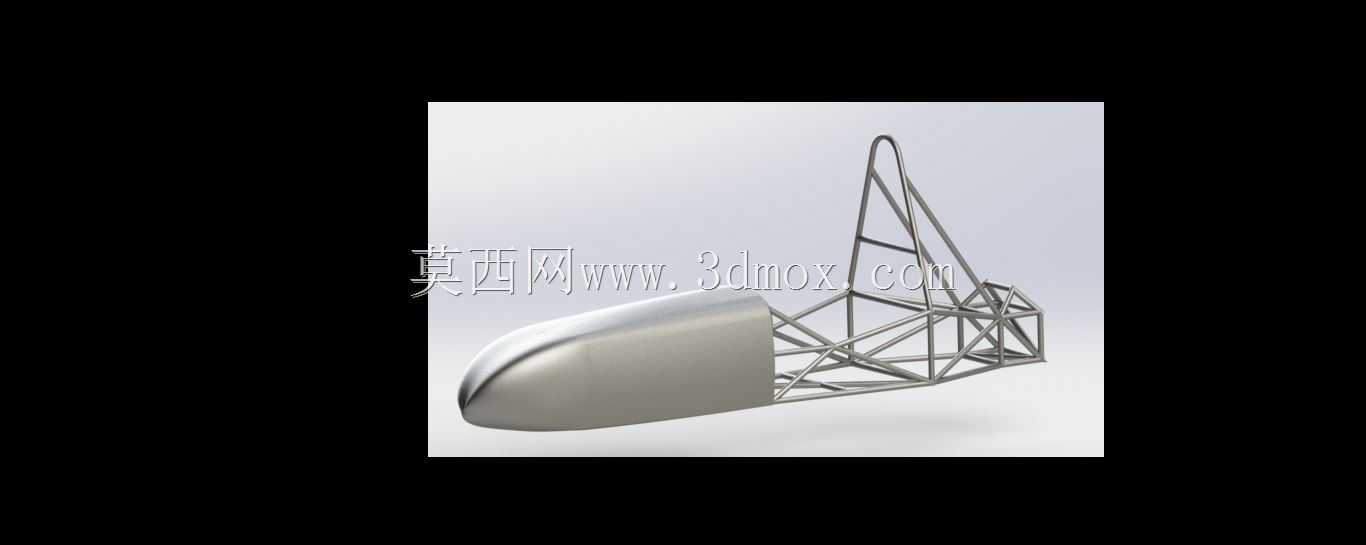

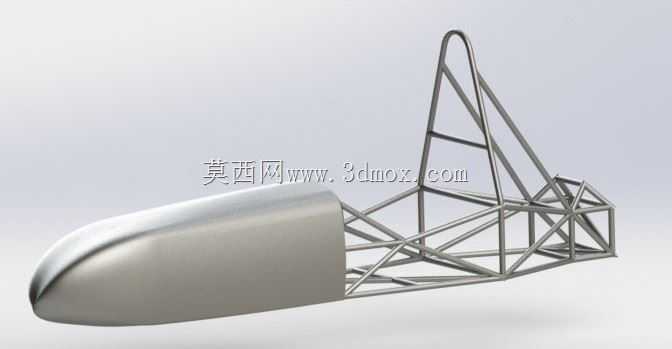

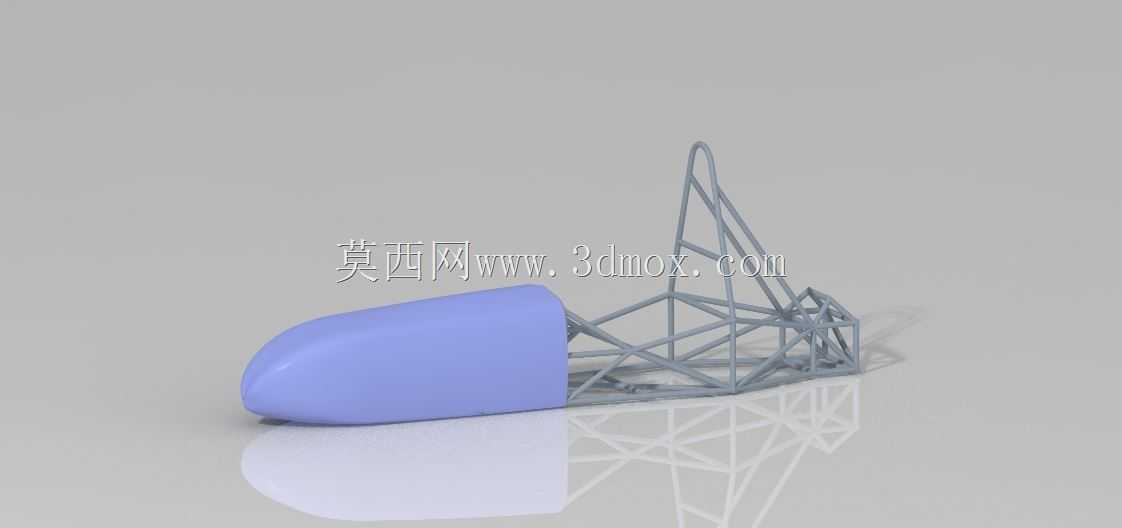

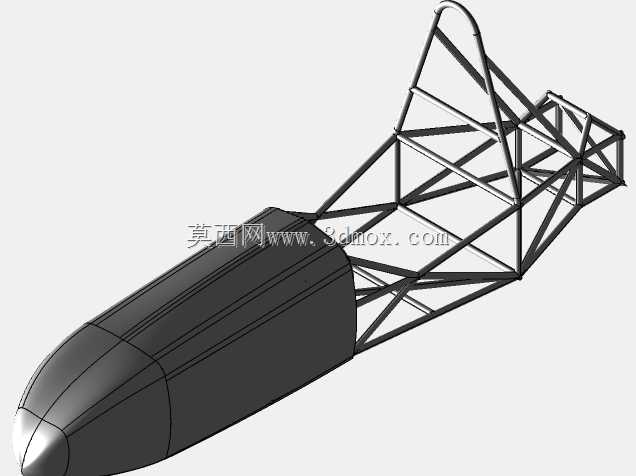

钢管桁架式赛车防滚保护架结构设计

　　该防滚保护架采用空间钢管桁架结构形式，主要应用于单人座竞速类赛车的乘员舱安全防护场景，是赛车整车结构中核心的被动安全承载部件，在车辆发生翻滚、侧向碰撞、正面撞击等极端工况时，能够为驾乘人员预留足够的生存空间，避免舱体结构变形侵入乘员生存区域，同时承担整车前部整流罩、座椅、安全带固定点、操控机构安装基座的承载功能。设计过程中首先明确了安装边界约束：前部衔接流线型整流罩的安装端面，采用封闭环式钢管对接结构，保证整流罩安装后的贴合度与结构刚度，避免行驶过程中整流罩出现共振抖动；后部桁架结构延伸至乘员背部后方，主防滚环采用大管径无缝钢管弯折成型，作为整个防滚架的核心承载立柱，斜向支撑管采用三角形桁架拓扑布局，

　　每一处管节点均采用相贯线切割后满焊连接，从结构力学角度消除桁架的自由度冗余，保证整体结构在多方向冲击载荷下的力传递效率，避免局部应力集中导致的焊缝开裂或管体弯折。从功能特性来看，该结构在保证防护强度的前提下尽可能优化了管材排布，前部整流罩安装段采用流线型封闭轮廓，匹配整车空气动力学设计需求，降低行驶过程中的迎风阻力；乘员舱区域的管架预留了足够的操作空间，不会干涉方向盘、换挡机构、踏板组的安装与操作行程，安全带安装点的位置经过布局校核，能够保证多点式安全带的安装角度符合赛车安全规范，在碰撞时能够将载荷均匀分散到整个桁架结构上，避免局部载荷过大造成结构失效。结构设计阶段针对不同工况的载荷传递路径做了拓扑优化，

　　主防滚环的顶部斜撑直接延伸至车架底部的纵梁连接点，翻滚时顶部承受的冲击载荷能够顺着斜撑直接传递到底部车架，不会在乘员舱区域形成弯折力矩；侧向支撑管采用交叉排布形式，侧向碰撞时能够将撞击力快速分散到对侧结构，减少单侧结构的变形量。所有管材的连接节点均避开了乘员肢体的活动范围，避免紧急情况下乘员与管架发生硬接触造成额外伤害，同时管架的整体外轮廓预留了车身覆盖件的安装间隙，不需要额外做大幅修改即可适配不同造型的赛车外壳安装。
