六弯叶离心泵叶轮结构设计

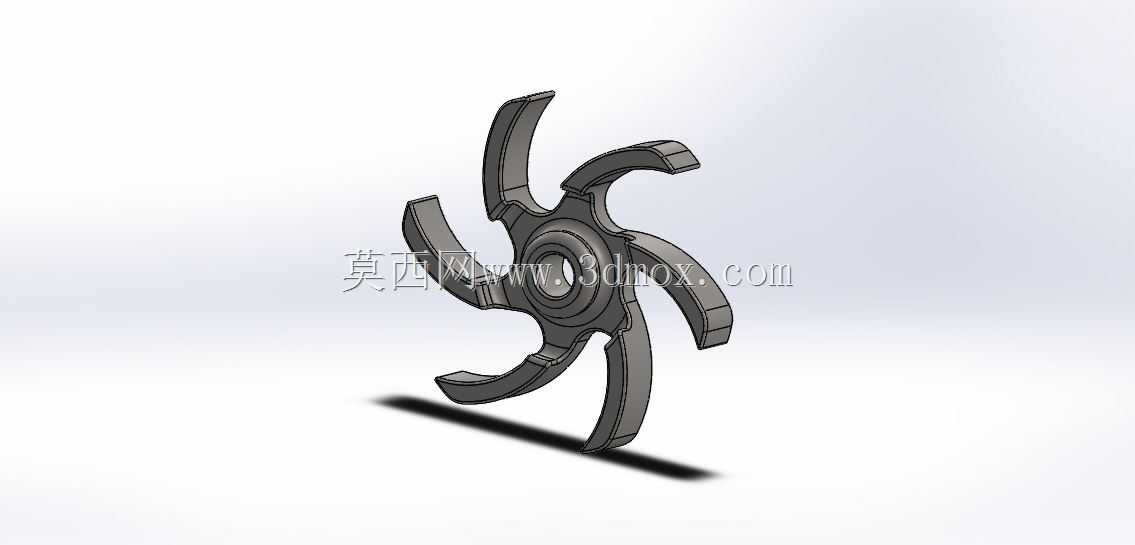

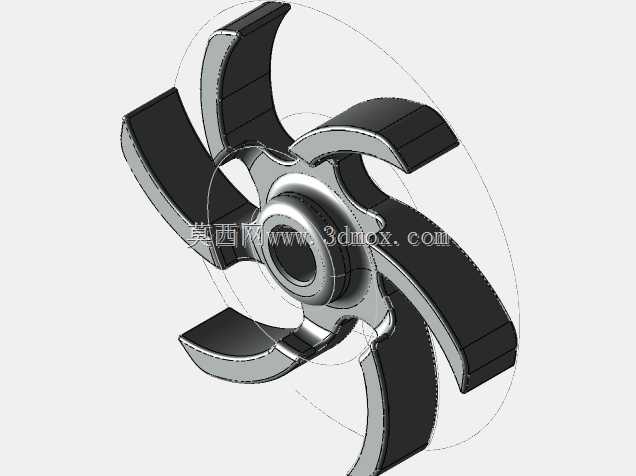

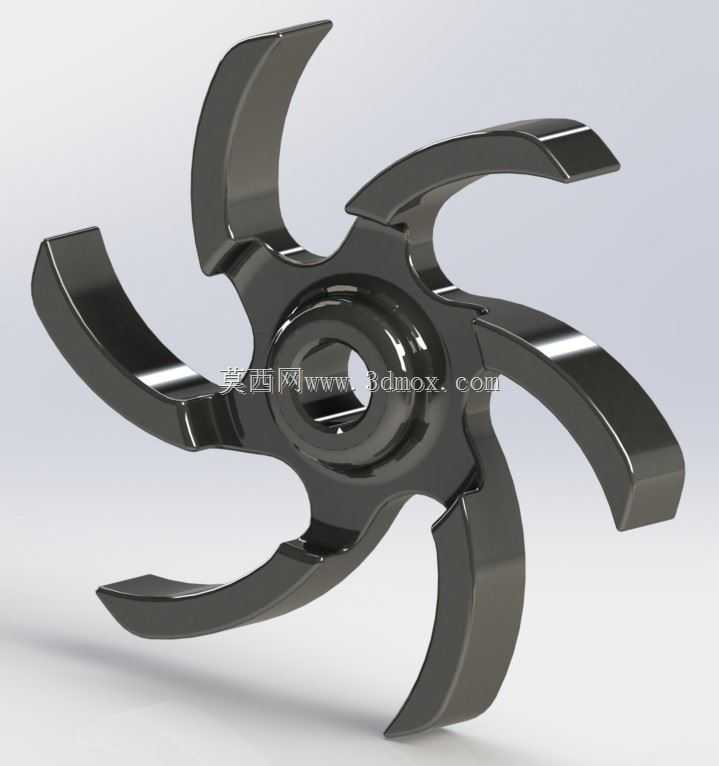

　　这款六弯叶结构的离心泵叶轮，是离心泵实现流体能量转换的核心过流部件，主要应用在中小流量高扬程的清水输送、轻度腐蚀性介质输送场景中，常见于楼宇供水增压、工业循环水系统、小型化工流体输送、农田排灌等配套离心泵内。叶轮作为离心泵唯一对流体做功的部件，其叶片型线直接决定泵的水力效率、汽蚀余量与运行稳定性，这款叶轮采用后弯式空间扭曲叶片设计，叶片出口端做了切角修型，能有效降低流体离开叶片时的尾迹涡流损失，减少泵运行过程中的水力脉动，降低泵组振动与噪声水平。从安装边界来看，叶轮中心为标准的通孔轴孔结构，可与离心泵轴通过键连接实现周向固定，轴孔周边的轮毂凸台可匹配叶轮螺母与轴肩实现轴向定位，安装时需保证叶轮入口端与泵体密封环的径向间隙控制在0.

　　2-0.5mm区间，间隙过大会导致容积效率下降，间隙过小则容易出现运转碰磨故障。设计过程中，叶片的进口安放角参考了常用离心泵的设计规范，选取18-25度区间的取值，可适配不同转速下的流体入口入流角度，减少入口冲击损失；叶片数选取6片，是在兼顾叶片对流体的约束能力与流道过流面积之间的平衡，叶片数过少会导致流道内流体滑移系数增大，扬程达不到设计要求，叶片数过多则会挤占流道空间，增大过流摩擦损失，同时提升叶轮铸造加工的难度。叶轮的前后盖板采用等强度锥面设计，可承受高速旋转时的离心力载荷与流体压力载荷，在额定转速运行时，盖板的最大等效应力控制在材料许用应力的三分之一以下，保证长期运行的结构可靠性。叶片表面做了平滑过渡处理，

　　没有明显的棱角与突变结构，既可以减少流体流动阻力，也能避免铸造过程中出现应力集中导致的铸件缺陷。实际选型适配时，可根据泵的设计扬程、流量参数调整叶轮的出口宽度与叶片出口安放角，这款叶轮的基础结构可适配转速1450r/min到2900r/min区间的单级单吸离心泵，匹配功率范围覆盖1.5kW到7.5kW的常用泵型，安装时需做动平衡校验，平衡等级达到G6.3级以上即可满足泵组平稳运行的要求，避免高速旋转时产生额外的不平衡力损坏轴承与机械密封。
