高精度内孔加工用键槽拉削刀具结构

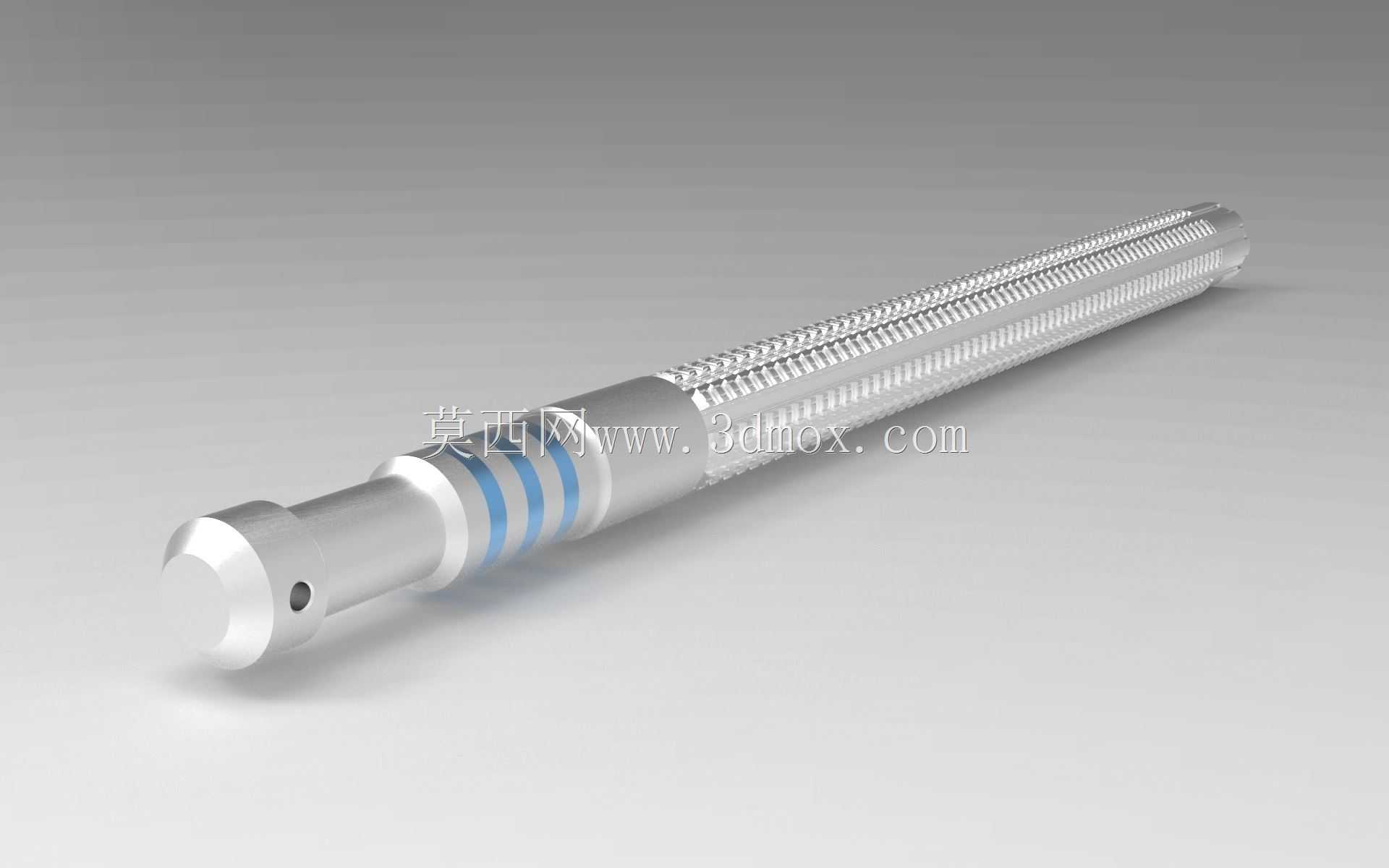

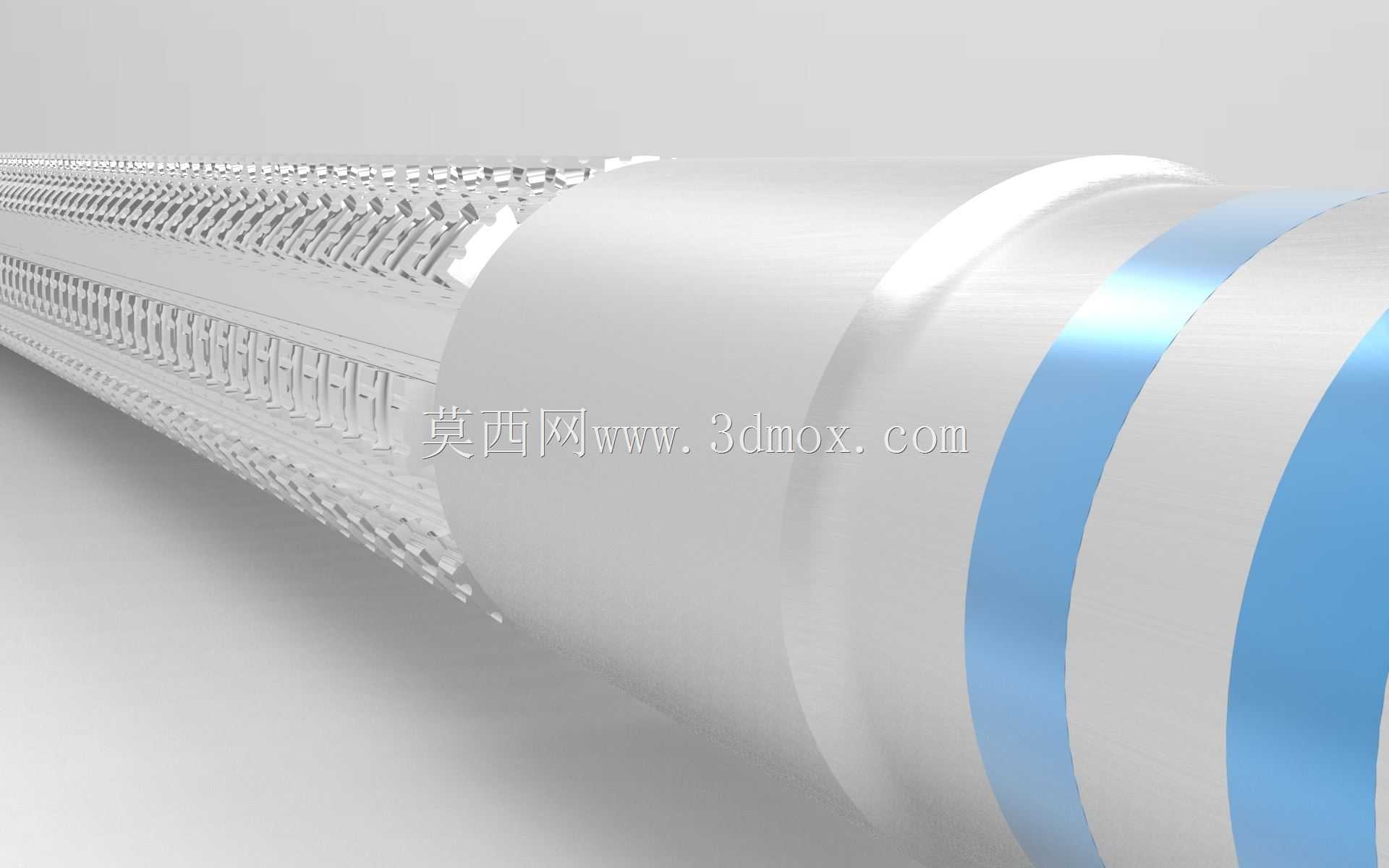

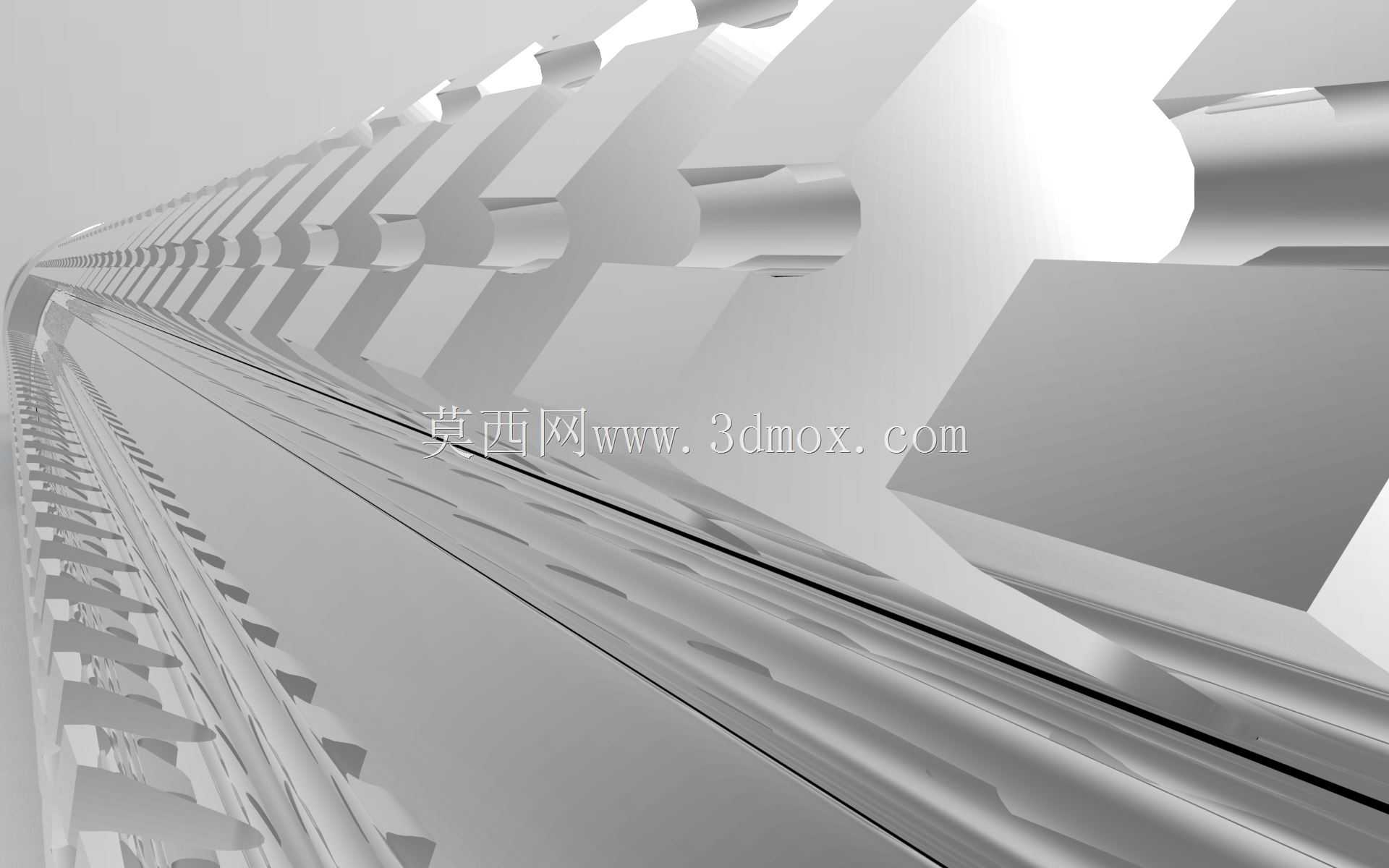

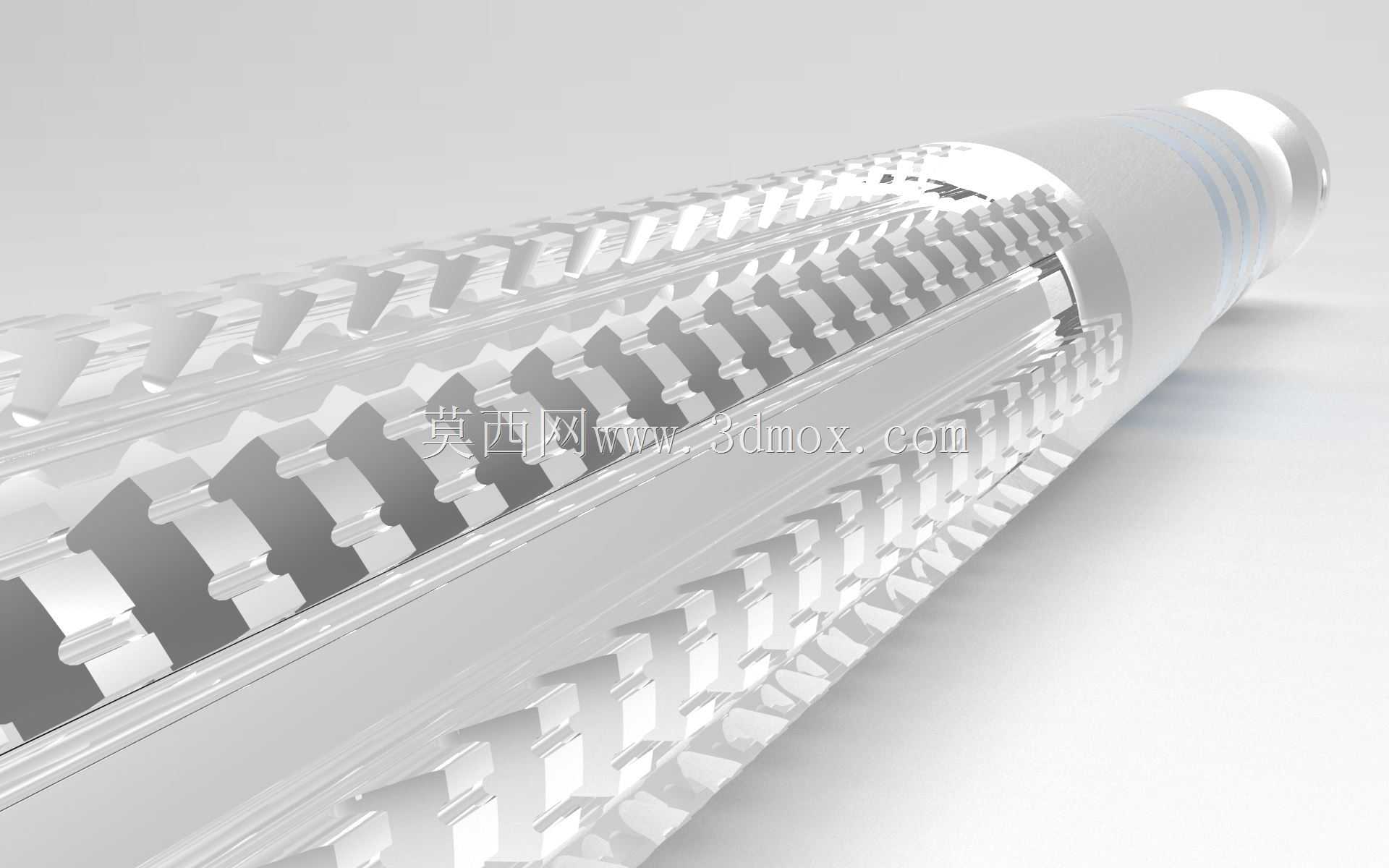

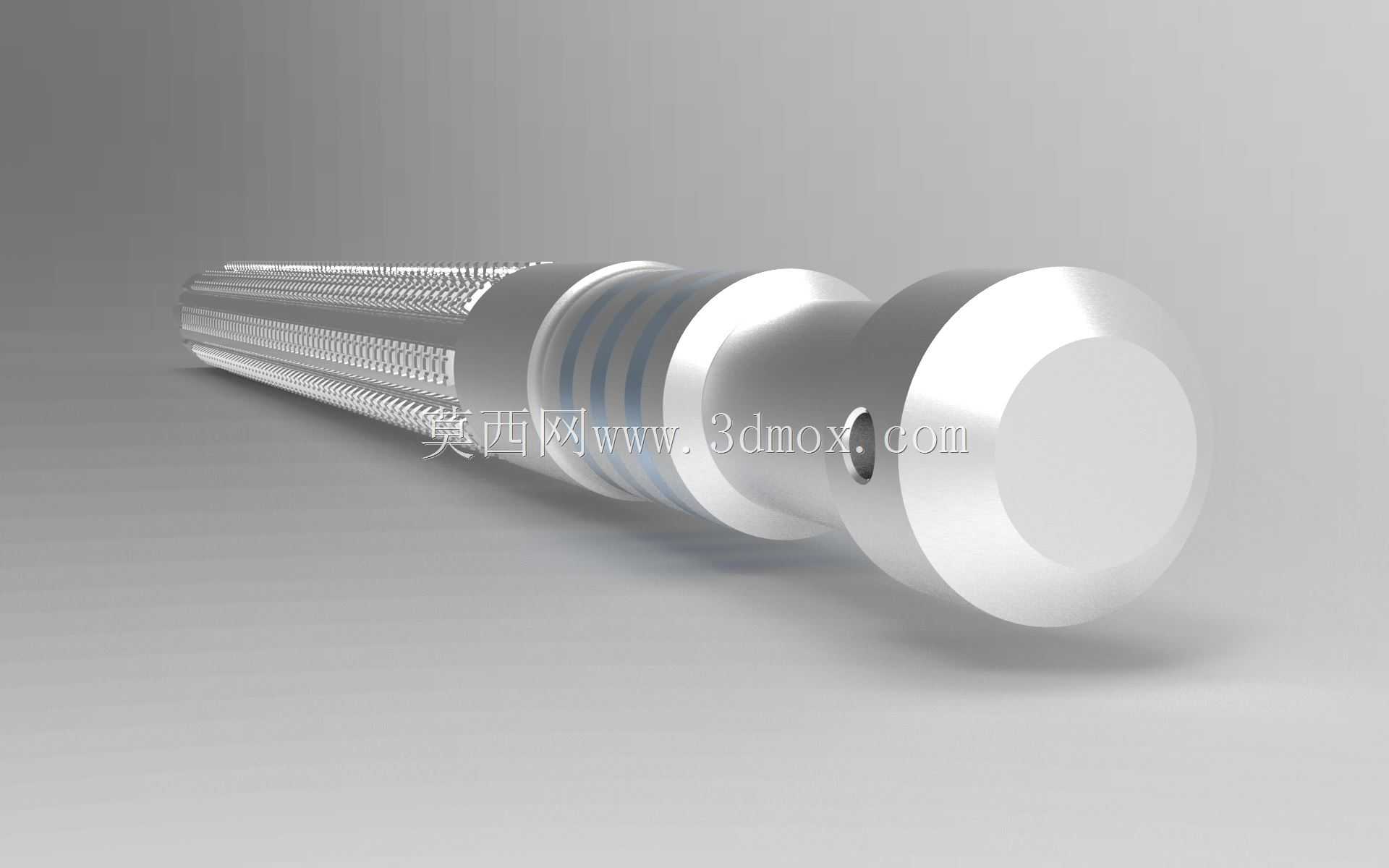

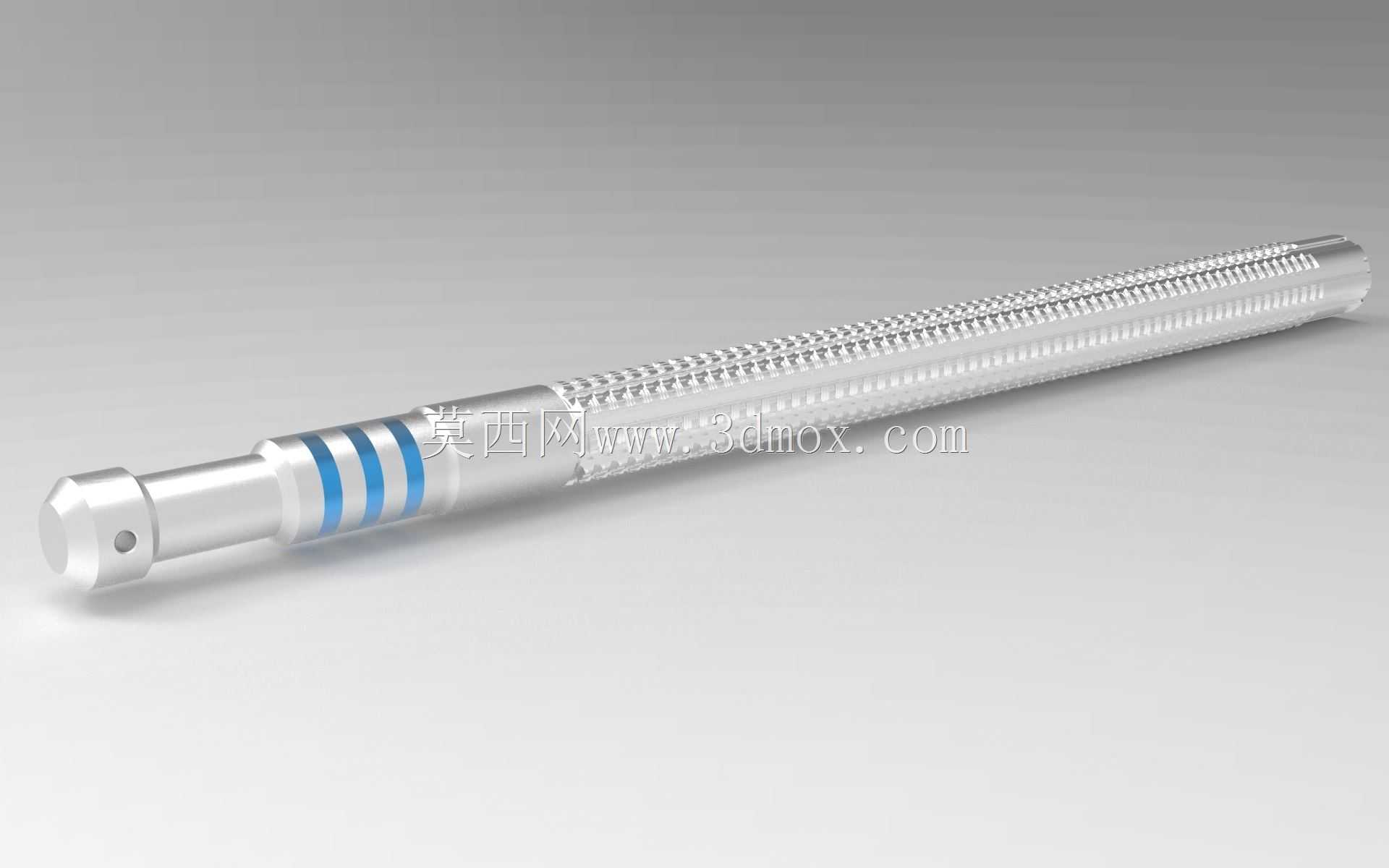

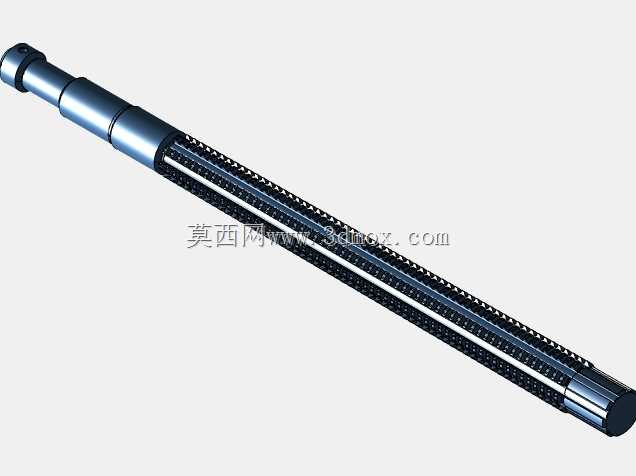

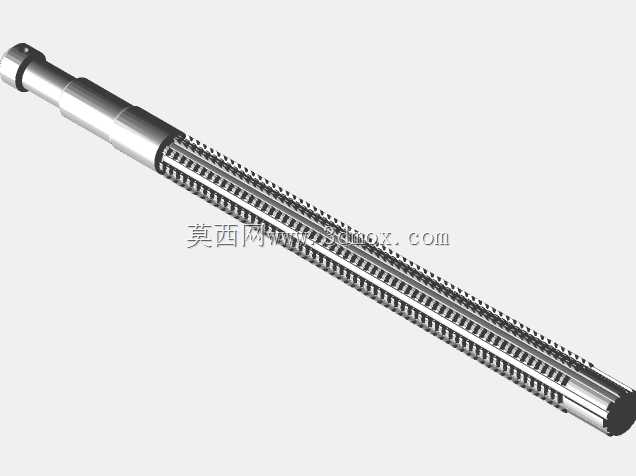

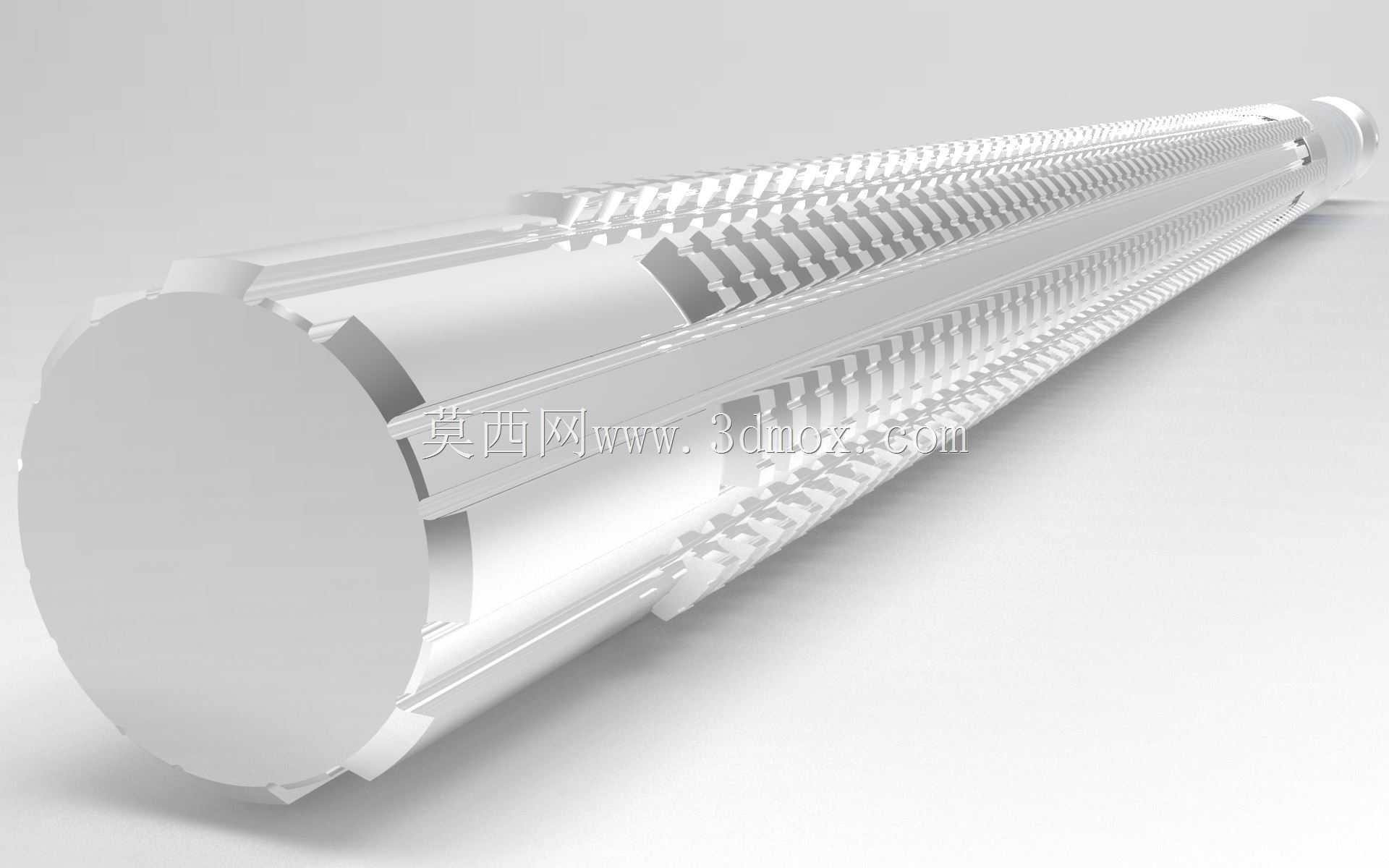

拉刀是金属切削加工领域中用于批量高精度内孔、键槽及异形截面成型加工的专用刀具，广泛应用于汽车变速箱齿轮内花键加工、工程机械液压阀套内孔成型、减速机传动部件键槽加工、航空航天连接件精密内型面加工等大批量生产场景，能够在一次直线拉削行程中完成工件内表面的粗加工、半精加工与精加工工序，加工效率远超传统插削、铣削工艺，加工后的尺寸精度稳定可达IT7-IT8级，表面粗糙度可控制在Ra1.6以内，非常适合流水线批量零件的成型加工。该拉刀整体采用细长轴式结构布局，从功能段划分可分为前柄部、颈部、过渡锥、前导部、切削齿段、校准齿段、后导部与后托部，各段直径与长度经过严格匹配设计：前柄部设置有径向定位孔与夹持卡槽，可与拉床的主轴夹头可靠连接，传递拉削过程中的轴向拉力，夹持段的尺寸公差严格适配通用卧式拉床的夹头安装边界，无需额外定制转接工装即可直接装夹使用；颈部为柄部与切削段的过渡区域，直径略小于前导部，可避免拉刀穿入工件预加工孔时发生磕碰刮伤；前导部直径与工件预制孔尺寸精准匹配，可在拉削初始阶段引导刀具与工件孔保持同轴，防止拉削偏斜导致的工件报废或刀齿崩损；切削齿段沿轴向排布多圈渐升直径的刀齿，每齿设置固定的齿升量，粗切齿齿升量较大以快速去除大部分加工余量，精切齿齿升量逐级减小以保证加工表面质量，齿间开有均匀容屑槽，可在拉削过程中顺畅容纳切屑，避免切屑堵塞刮伤已加工表面或造成刀齿崩刃；校准齿段无齿升量，齿形精度与最终加工尺寸完全一致，用于对加工完成的型面进行修光校准，稳定保证加工尺寸的一致性；后导部直径与加工完成的工件孔径匹配，可在最后一个切削齿离开工件时持续支撑工件，防止拉刀下垂刮伤已加工表面；刀体靠近前柄位置设置的环形标识槽，可用于快速区分刀具的加工规格与适用工况，方便车间现场的刀具管理与取用。设计过程中针对拉刀细长轴的刚性问题，通过优化各段直径的过渡梯度、合理匹配齿距与容屑槽深度，在保证排屑空间充足的前提下最大化提升刀体刚性，减少拉削过程中的让刀变形与振动，同时刀齿的几何角度经过针对性优化，前角适配常见结构钢、合金钢等加工材料的切削特性，后角设计兼顾刀刃锋利度与刀具重磨寿命，可在保证切削轻快的前提下延长刀具的整体使用寿命，适配常规卧式内拉床的加工行程与装夹参数，可直接用于对应规格内孔与键槽的批量拉削加工。
