交叉式万向传动接头三维结构设计

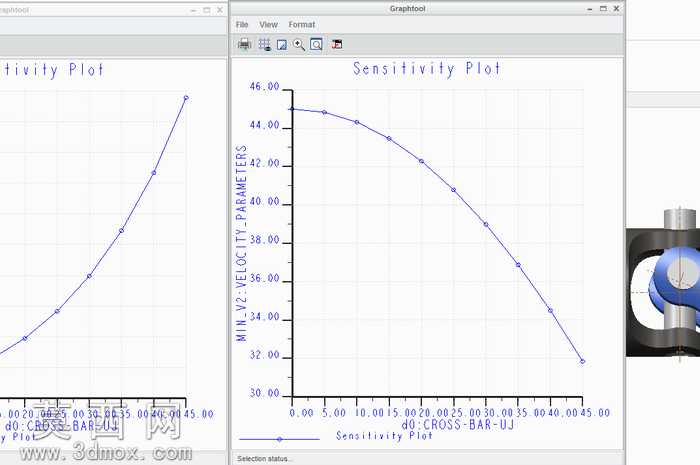

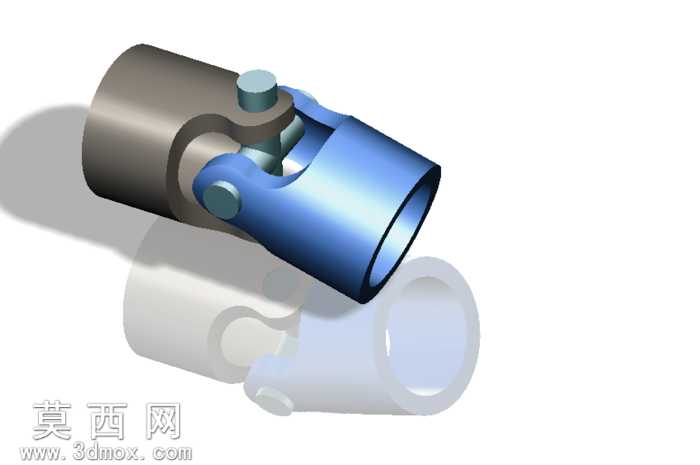

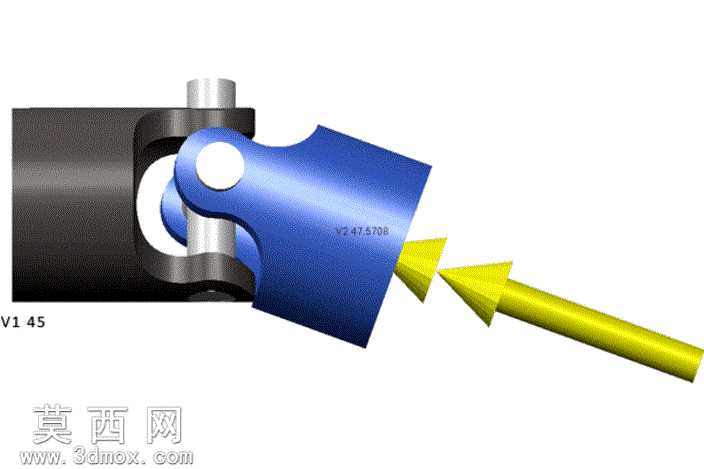

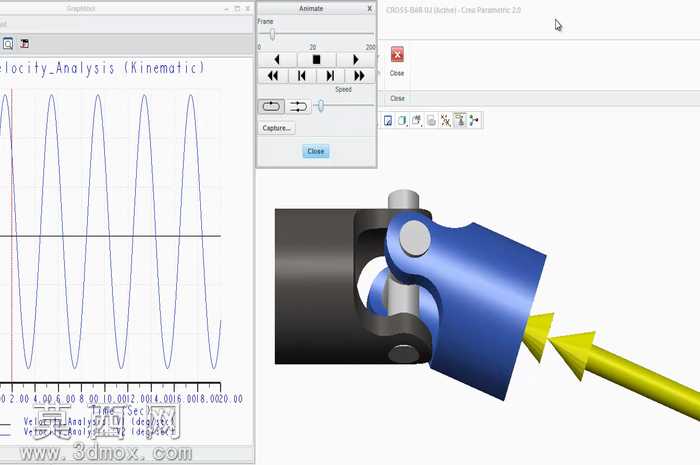

本作品为交叉式万向传动接头的三维参数化设计成果，建模过程依托参数化三维设计环境完成，全程采用全关联参数驱动的建模逻辑，确保各部件尺寸可根据实际传动需求快速调整适配。建模阶段首先完成核心十字交叉轴的基准搭建，以空间正交的两个回转轴线为基准，分别构建轴颈、铰接配合面的实体特征，对轴颈与叉形件的配合面做了公差适配的结构预留，保证铰接转动时的间隙处于合理区间。其次完成两端叉形接头的建模，针对叉臂的受力承载区域做了局部加厚的结构优化，叉臂与轴颈配合的轴孔特征采用同轴度约束装配，确保两个叉形件可分别绕十字轴的两个正交轴线独立回转，实现变角度动力传递的核心功能。渲染阶段采用金属材质分层赋予方案，十字销轴部分赋予高抛光合金钢材质，添加细微的磨削纹理还原真实机加工表面质感；两端叉形接头分别赋予发黑处理合金钢与阳极氧化蓝色铝合金材质，通过调整材质的粗糙度、金属度、反射率参数，区分不同部件的表面处理工艺差异，同时添加半透明的方向指示箭头特征，直观展示接头的动力输入与输出方向，清晰呈现万向接头的传动逻辑。结构设计上充分考虑实际工况的受力需求，对叉臂根部的应力集中区域做了圆弧过渡处理，避免交变载荷下的应力断裂风险，铰接配合位置预留了润滑脂存储的微小腔体结构，可在实际装配后添加润滑介质降低转动磨损。整体装配过程采用全约束装配逻辑，各部件之间无过约束、欠约束问题，可实现完整的回转动作仿真，能够直观演示两轴存在夹角时的连续动力传递过程，模型各特征的建模逻辑清晰，参数可编辑性强，可直接用于传动机构的方案验证、工况模拟以及工程出图参考，也可作为机械传动教学的演示模型使用，帮助理解万向接头的工作原理与结构组成。
