悬臂梁质量振动特性参数化分析模型

　　在通用机械结构设计领域，悬臂梁类构件的振动特性分析是结构动力学校核的核心环节之一，这类构件广泛应用于各类工业设备的支撑结构、检测探头支架、输送线悬臂段、工程机械臂架末端等场景，其振动响应直接决定设备运行稳定性、检测精度与结构疲劳寿命。实际工程场景中，悬臂梁末端往往搭载有集中质量块，比如视觉检测相机、传感检测单元、末端执行夹具等，这类附加质量会改变梁体的固有振动频率，若设计阶段未准确核算，设备运行时的激励频率一旦与结构固有频率重合，就会引发共振，轻则导致检测数据漂移、加工精度超差，重则造成结构焊缝开裂、连接螺栓松动甚至构件断裂的严重故障。

　　本次构建的参数化分析模型，完全围绕工程实际中悬臂梁带集中质量的振动校核需求搭建，建模过程中首先梳理了悬臂梁的实际安装边界：固定端采用完全约束模拟实际工况中与安装基座的刚性连接，梁体长度方向的尺寸设定充分考虑常见工业悬臂的安装空间边界，既覆盖小行程检测支架的短梁场景，也兼顾中型输送悬臂的长梁应用需求，梁体截面参数的设置匹配常规型钢与机加工梁的截面特性，可直接对应实际生产中的型材选型参考。模型中对末端集中质量的处理采用等效质量块方式，可根据实际搭载的部件重量快速调整质量参数，无需重新搭建梁体几何结构，大幅提升不同项目的复用效率。

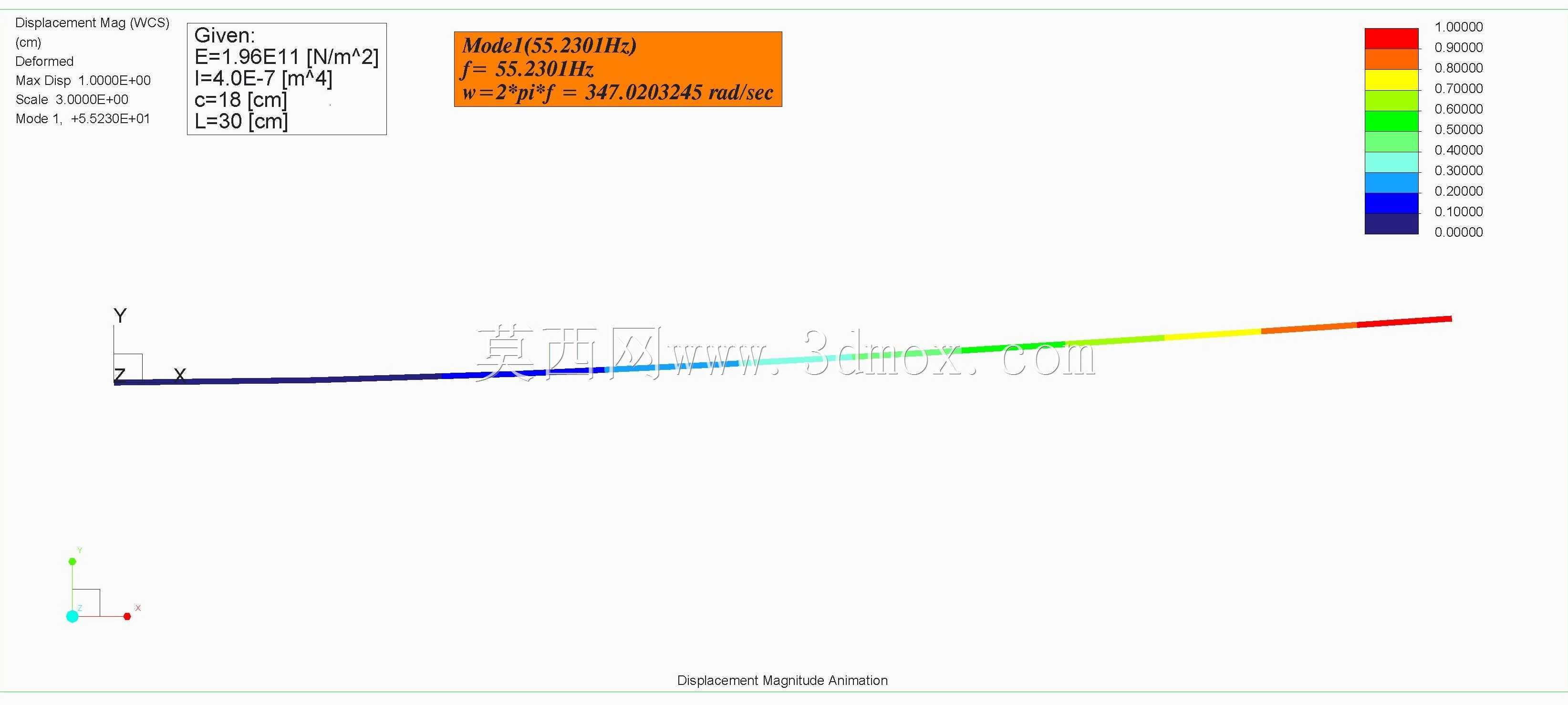

　　从设计思路上，模型摒弃了传统理论计算中过多简化假设的局限，将梁体自身分布质量与末端集中质量的耦合效应纳入分析范畴，同时考虑材料弹性模量、截面惯性矩、材料密度等实际参数对振动特性的影响，分析结果可直接输出梁体各阶固有频率与对应振型的位移云图，直观呈现振动过程中梁体不同位置的位移幅值分布，帮助设计人员快速定位振动变形最大的危险截面。在实际工程应用中，设计人员可借助该模型快速完成多方案对比：比如调整梁体截面尺寸改变截面惯性矩时，可直接获取固有频率的变化趋势，判断是否能避开设备电机、输送辊道等部件的工作激励频率；当末端搭载的工作部件重量发生变更时，仅需修改集中质量参数即可快速重新核算，无需重复进行繁琐的理论公式推导。

　　模型的振动分析结果可直接对接结构优化环节，比如针对振型中位移较大的梁段，可通过增设加强筋、调整截面壁厚、改变材料选型等方式提升局部刚度，在控制整体重量的前提下将固有频率提升至安全区间，避免共振风险。对于需要搭载精密检测部件的悬臂结构，该模型还可辅助评估不同安装位置的振动幅值，帮助选择振动响应最小的点位安装精密元件，保障检测精度。在设备运维阶段，该模型的分析结果也可作为故障诊断的参考依据，当现场悬臂结构出现异常振动时，可通过实测振动频率与模型计算值对比，快速判断是否存在固定端松动、梁体裂纹、连接部件脱落等故障，缩短故障排查时间。

　　建模过程中对梁体的网格划分做了针对性优化，在固定端应力集中区域与末端质量连接区域加密网格，保证计算精度的同时控制整体计算规模，普通配置的工程计算机即可快速完成求解，适配一线设计人员的日常工作硬件条件。模型中所有参数均采用开放设置，设计人员可根据自身项目的实际材料牌号、安装尺寸、负载重量直接修改对应参数，无需掌握复杂的有限元分析操作即可获得准确的振动特性结果，降低了动力学分析的技术门槛，让普通结构设计人员也能在方案设计阶段快速完成振动校核，从源头规避共振带来的设计风险。
