UPS设备配套金属安装支撑托架结构

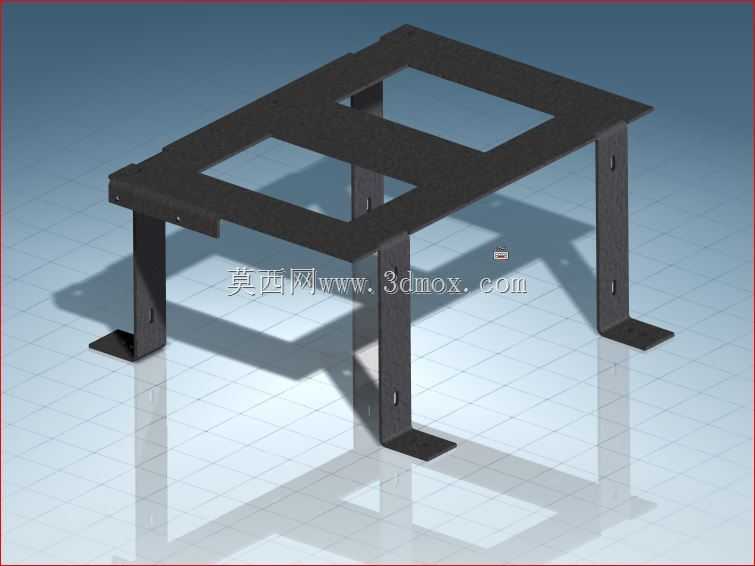

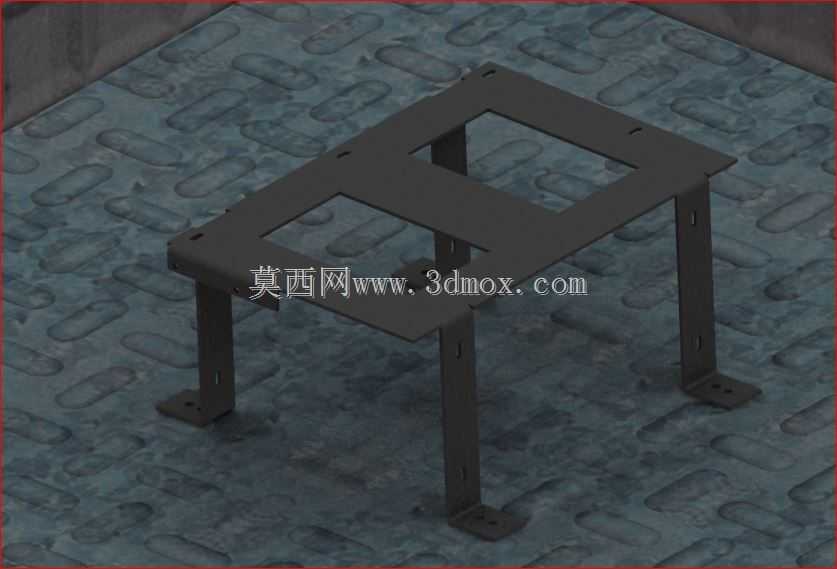

　　在机房供配电系统、工业现场后备供电单元的部署场景中，UPS设备的安装固定直接关系到供电链路的稳定性，常规落地式安装往往存在地面潮气侵蚀、设备底部积灰难以清理、线缆排布空间不足的问题，这款金属安装托架正是针对这类现场痛点开发的承载结构。从结构形态来看，整体采用框架式焊接结构，顶部为双框型承载平面，预留的两个矩形镂空区域并非减重设计，而是对应UPS设备底部的散热风道与接线端子避让位，避免托架面板遮挡设备进风路径，同时给底部进出的动力线缆、信号控制线留出充足的穿接与弯折空间，无需在现场额外对托架进行开孔改造。四根垂直布置的支撑腿采用等边角钢折弯成型，每条支撑腿上预留的多组腰型孔可适配不同安装孔距的UPS设备，

　　同时支持在一定范围内调整设备的安装水平度，抵消地面不平整带来的安装应力，支撑腿底部的外翻折边通过膨胀螺栓与地面完成刚性固定，折边处的沉孔设计可让螺栓头部完全埋入折边平面，不会出现凸起刮擦地面或影响安装贴合度的问题。设计阶段首先核算了常规中小功率UPS设备的满载重量，结合钣金材料的屈服强度选定了对应厚度的冷轧钢板作为基材，所有焊接位置均采用满焊后打磨处理，避免虚焊导致的长期承重变形，框架的横梁布置位置避开了UPS设备底部的凸起结构，保证设备安装后与托架顶面完全贴合，不会出现局部悬空导致的设备壳体变形。安装边界方面，托架整体高度控制在常规运维操作的舒适区间，既给设备底部留出足够的线缆布线空间，也不会因为高度过高导致设备重心上移，

　　增加倾倒风险，顶部承载面的外轮廓尺寸比对应UPS设备的底座尺寸单边留出少量余量，方便安装时对位调整，也给设备侧面的固定卡扣留出操作空间。在实际应用中，这类托架除了用于UPS设备的安装，也可适配同尺寸区间的其他工业电气设备，比如工业交换机柜、小型电池模组的落地承载，结构上的通用化设计减少了现场定制加工的工作量，所有外露边缘均做了钝化倒棱处理，避免安装运维过程中划伤施工人员，表面采用喷塑处理，可适配机房、工业车间等不同场景的防腐蚀、防氧化要求，长期使用不会出现漆面脱落、基材锈蚀的问题。支撑腿的间距设计经过反复校核，既保证了承载时的结构稳定性，不会因为腿间距过小导致侧翻风险，也不会因为间距过大占用过多的地面安装空间，给周边其他设备的部署留出足够余量，顶部框架的加强筋结构隐藏在承载面下方，不会影响设备的安装贴合度，同时大幅提升了框架整体的抗扭刚度，即使在设备安装时出现单侧受力的情况，也不会出现框架变形的问题。
