Creo环境下转子质量力矩振动仿真分析方案

　　在旋转类设备的全生命周期运维与前期设计环节，转子系统的质量力矩匹配度直接决定整机运行的振动阈值，这类问题在高速泵组、汽轮发电机组、工业压缩机的现场调试中出现频次极高，很多现场出现的轴承温升过快、密封件异常磨损、基础连接螺栓疲劳断裂问题，追溯根源往往是转子质量力矩分布不均引发的受迫振动超出设计允许范围。做这类转子系统的设计校核时，不能仅停留在二维图纸的静平衡计算层面，需要在三维建模环境中完成质量力矩的逐段分配校验，结合实际支撑轴承的刚度参数、转子各段轴径的材质密度偏差、装配环节的配合过盈量带来的质量附加效应，搭建贴近实际工况的仿真边界。从建模逻辑来看，首先要把转子上的每一个装配件，包括各级叶轮、轴套、平衡盘、

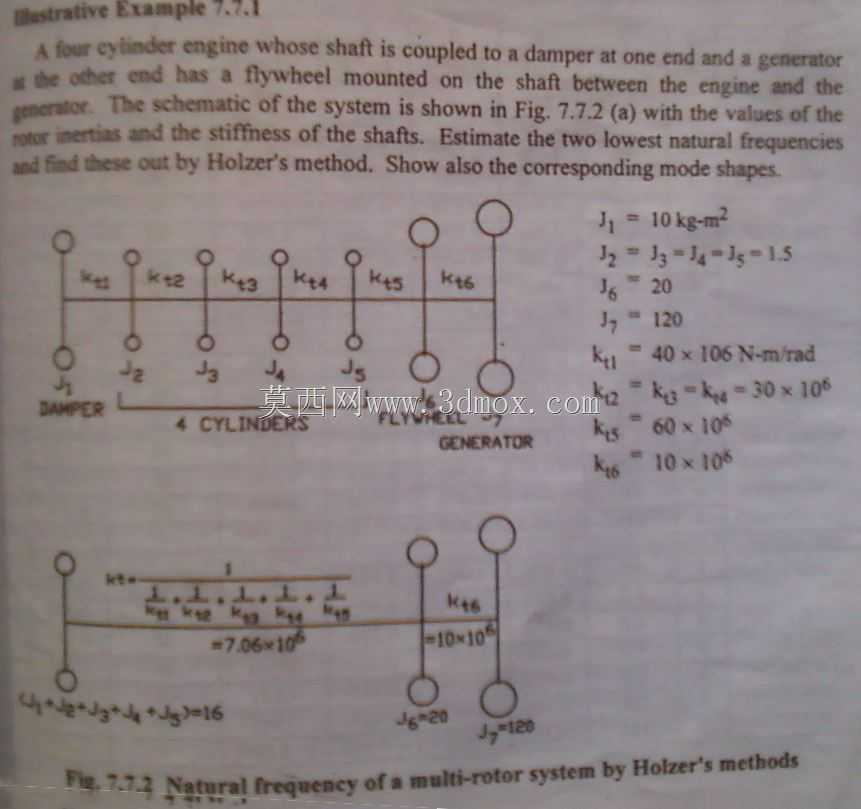

　　联轴器半体的实际三维模型按照装配公差要求完成约束，不能简化成等直径的光轴模型，很多新手做仿真时容易忽略键槽、锁紧螺母、密封梳齿这些小结构的质量贡献，恰恰是这些零散的小质量块，在高速旋转时产生的离心力矩会被转速平方级放大，最终导致仿真结果和现场实测值偏差超过30%。质量力矩的校核要沿着转子的轴向支撑跨距逐段分解，把两个支撑轴承的位置作为力矩计算的基准支点，分别计算两支点外侧、两支点之间各段质量块相对于旋转轴线的静矩与动矩，这里要注意区分刚性转子和柔性转子的计算边界，当转子的工作转速低于一阶临界转速的70%时，可以按照刚性转子的质量力矩平衡要求做校核，要是工作转速接近或者跨过临界转速，就必须考虑轴系的挠曲变形带来的附加力矩，

　　这时候的质量配平不能只做单面平衡，要根据振型节点的位置选择多个校正平面。从安装边界的角度考虑，转子两端的轴承支撑不能设置成理想的固定约束，要结合实际选用的轴承类型给定对应的刚度与阻尼参数，比如深沟球轴承的径向刚度和角接触球轴承的刚度差异会直接影响转子的临界转速计算结果，进而改变质量力矩的允许偏差范围，很多现场做动平衡时出现的“在试验台架上振动达标，装到整机上振动超标”问题，本质就是台架的支撑刚度和实际设备的轴承座刚度不一致，导致质量力矩的配平基准出现偏差。在仿真流程中，完成三维模型的质量属性赋值后，要先做静平衡校验，检查转子整体质心是否落在旋转轴线上，再逐段计算各轴段相对于支撑点的质量力矩，

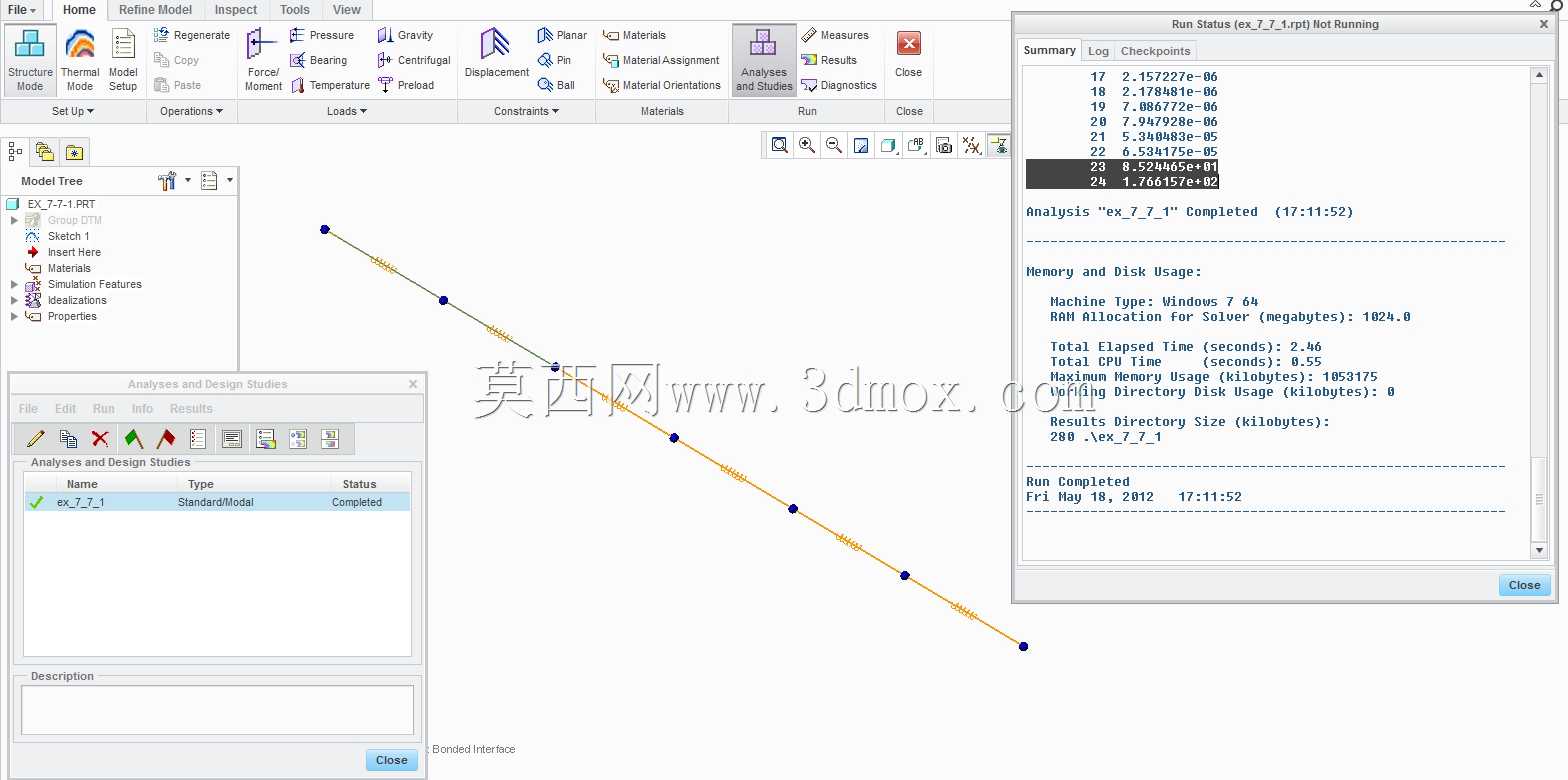

　　把力矩偏差值控制在对应平衡精度等级要求的范围内，比如常用的G2.5精度等级，对应不同工作转速下的允许质心偏移量有明确的计算标准，不能仅凭经验给定配重量。完成质量力矩的初步配平后，还要做模态分析，查看转子在工作转速范围内的各阶振型，确认质量配平的位置没有落在振型节点上，否则在该阶临界转速附近，配平块无法起到抵消不平衡力矩的作用，反而可能放大振动。现场实际处理这类问题时，还要考虑转子长期运行后的磨损、积垢带来的质量分布变化，比如输送含颗粒介质的离心泵转子，叶轮入口端的不均匀磨损会改变原有质量力矩分布，这时候就需要结合仿真模型的质量力矩分布数据，快速定位不平衡量的大致轴向位置，减少现场动平衡的试重次数，缩短设备检修停机时间。另外，设计阶段还要预留动平衡校正的工艺位置，比如在转子的两端轴套或者平衡盘上预留平衡块安装槽或者去重位置，避免后期现场配平没有合适的操作位置，只能通过在非加工面焊接配重块的方式处理，带来额外的焊接应力与质量脱落风险。整个仿真分析过程中，所有的质量参数都要和实际加工件的材质密度保持一致，比如焊接结构的转子要考虑焊缝的填充质量，热装配合的轴套要考虑过盈装配带来的接触应力对轴系刚度的影响，不能把所有零件都设置成理想的刚体连接，否则计算出来的质量力矩分布和实际工况会存在明显偏差，无法指导实际的设计校核与现场问题处理。
