Creo环境下开放式折弯钣金支撑构件

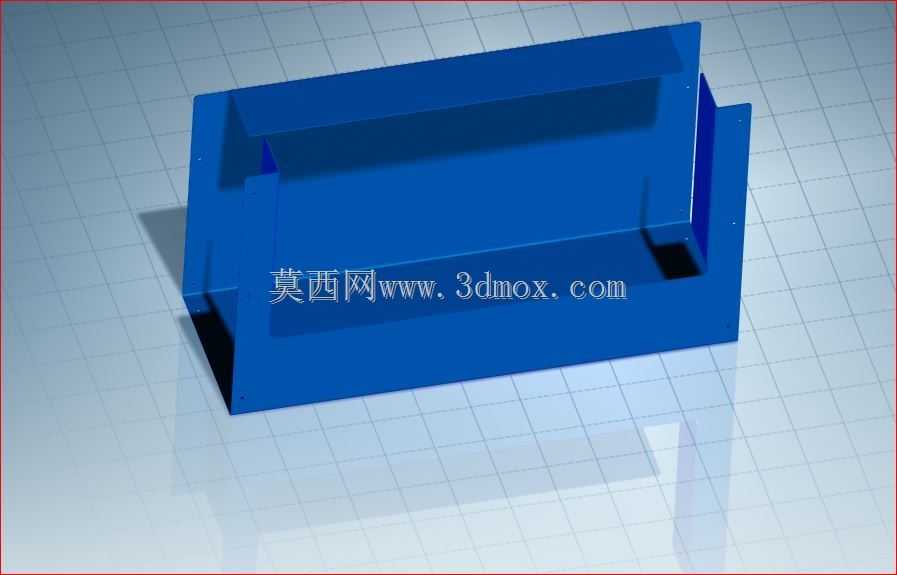

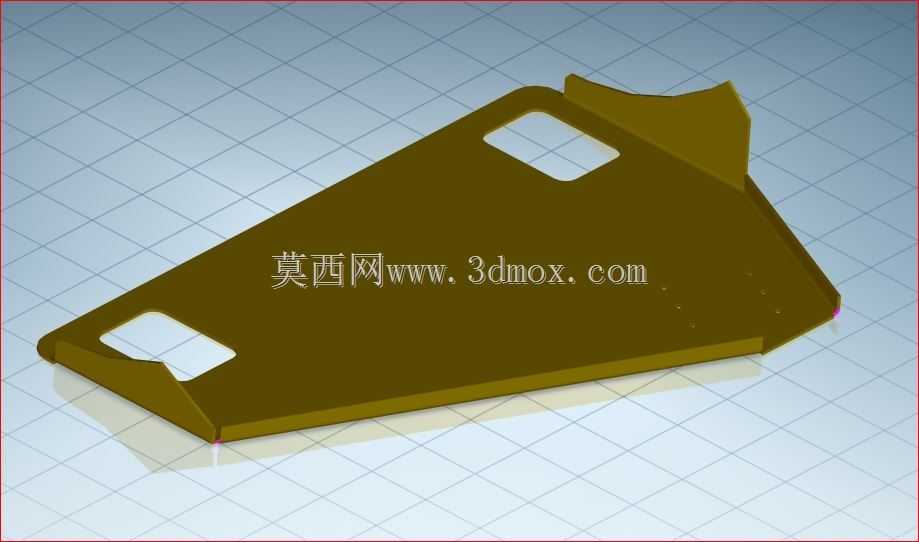

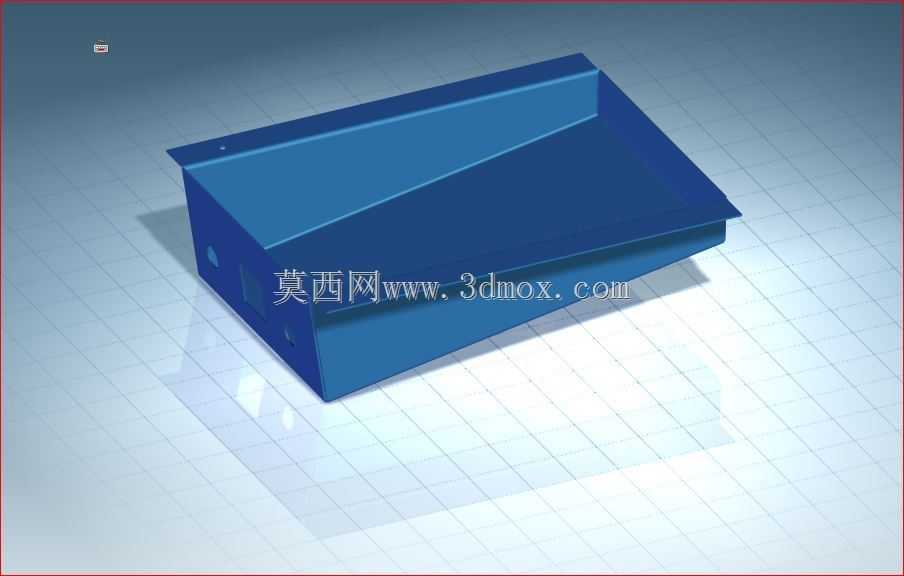

　　日常做设备结构布局的时候，这类开放式的折弯钣金件是最常碰到的基础构件，很多人觉得钣金就是折个板子没什么技术含量，真到现场装的时候才会发现，折弯止裂口留的不对、法兰边高度算错、安装孔位和折弯线的距离没留够，轻则现场配钻扩孔耽误工时，重则板材折弯处开裂直接报废，返工的成本比重新下料还高。这个构件的整体形态是三面围合的开放式槽型结构，没有做全封闭的盒体设计，本质上是给设备内部的走线、小型功能模块安装提供一个侧向开放的容纳空间，同时靠自身的折弯刚度承担局部的支撑负载，不用额外焊接加强筋就能满足常规静载下的形变要求。

　　从实际应用场景来说，这类构件常用在自动化生产线的机架侧边、小型电控柜的内部分隔仓、检测设备的探头安装基座位置，相比型材拼接的结构，它没有外露的连接螺丝和拼接缝隙，表面做喷塑或者镀锌处理之后整体性更好，不会在缝隙里积灰积切削液，用在有少量油污、粉尘的车间环境里，后期清洁维护的工作量要小很多。设计的时候首先要考虑的是安装边界，这类构件一般是靠两个侧边的法兰面锁付在设备的立柱或者安装板上，所以法兰边的宽度不能太窄，至少要留够M4或者M5螺丝的安装空间，也就是法兰边宽度要大于15mm，不然电批或者扳手伸不进去，现场根本没法拧螺丝；同时孔位距离折弯线的距离要大于两倍板厚加折弯半径，不然折弯的时候孔位会被拉变形，螺丝穿不过去。

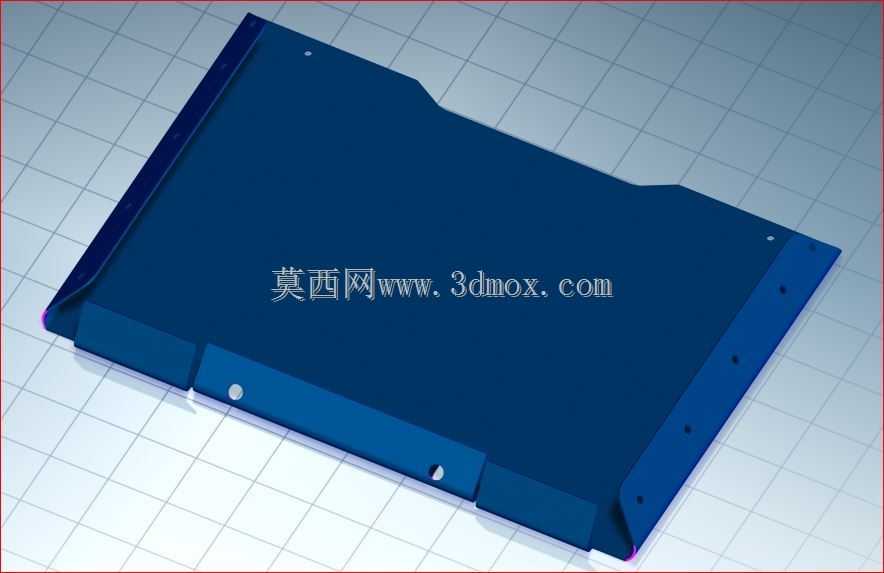

　　很多新手做钣金建模的时候容易忽略折弯扣除的计算，直接按板材的展开尺寸画直角，实际折完之后的外形尺寸会比设计值小一圈，和相邻的零件装的时候就会出现缝隙。这个构件的两个垂直立边和底板是一体折弯成型的，立边的端部做了小尺寸的外翻边，不是为了好看，一是为了消除板材剪切后的锋利毛边，避免安装的时候划手，二是外翻边相当于给立边加了一个小的加强结构，立边受到侧向推力的时候不容易出现波浪形变形。构件的底板上没有预开密集的安装孔，是留了后期根据实际搭载的模块位置现场配做的余量，毕竟不同项目里装的传感器、接线端子排的尺寸都不一样，提前开固定孔反而会限制后期的调整空间，这种预留余量的设计在非标的钣金结构里非常常见，不用追求一次把所有特征都做死，给现场调试留够调整空间反而能提升整体的装配效率。

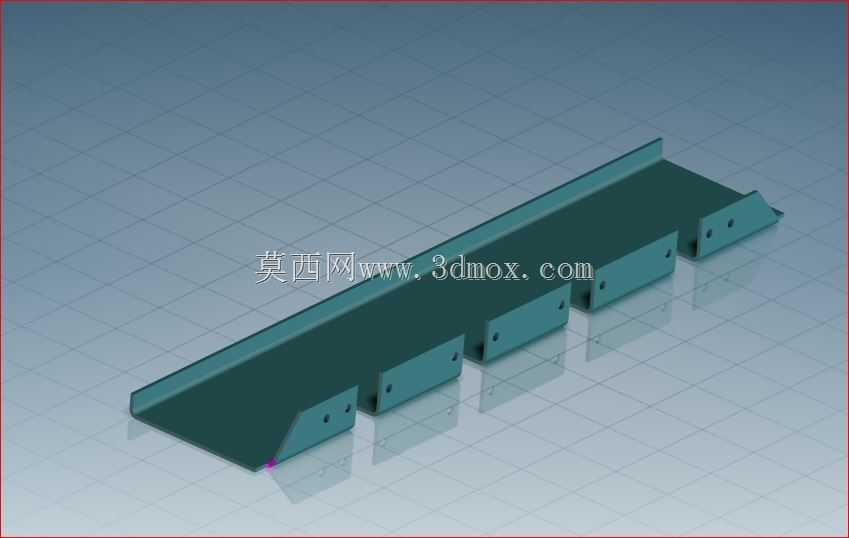

　　从受力角度来说，这种三面折弯的槽型结构，抗扭刚度比单片平板高很多，当立边顶部受到垂直向下的压力时，折弯处的R角会分散应力，不会像焊接结构那样在焊缝位置出现应力集中，长期受载也不容易出现焊缝开裂的问题。设计的时候还要注意板材的选型，如果是用在普通的设备内部做走线槽支撑，用1.2mm或者1.5mm的冷轧钢板就足够，要是用在有外力碰撞的设备外侧，就要换到2.0mm以上的板厚，同时在立边和底板的折弯处压加强筋，进一步提升结构刚度。另外这个构件的开口方向是完全开放的，没有做挡边，就是考虑到线缆铺设的时候可以直接从侧面放进槽里，不用从端部穿线，对于多线束的设备来说，后期检修换线的时候不用把整个槽拆下来，操作便利性提升很多。

　　做这类钣金建模的时候，还要提前考虑加工工艺的可行性，比如折弯的时候刀具会不会和已经折好的边发生干涉，这个构件的两个立边高度没有超过折弯机的下模开口宽度，所以可以一次折成型，不用拆成多个零件焊接，减少了加工工序也降低了成本。很多设计人员画三维图的时候只看外观效果，不考虑折弯机的刀具行程和下模尺寸，图纸发到加工厂之后才发现没法一次折弯，只能改成焊接结构，不仅成本涨了，焊接后的变形校正还要花额外的工时，交期也会延后。另外板材的折弯方向要和板材的轧制方向保持一定角度，不要顺着轧制方向折弯，不然折弯处容易出现裂纹，尤其是用铝板或者不锈钢板的时候，这点尤其重要，虽然三维建模的时候不用体现轧制方向，但在出工程图的时候最好备注清楚折弯方向的要求，避免加工厂下料的时候方向搞错导致零件报废。

　　这类构件看起来结构简单，实际上是整个设备结构里的基础单元，它的尺寸精度直接影响后续安装在上面的所有零件的位置精度，比如如果两个安装法兰面的平面度没做好，锁付到机架上之后整个槽体会出现扭曲，上面装的传感器位置就会偏移，检测数据就会出问题。所以设计的时候不仅要画对三维模型，还要在工程图上标注清楚关键的形位公差，比如法兰面的平面度、安装孔的位置度，还有折弯后的角度公差，一般钣金折弯的角度公差控制在±0.5度以内就能满足大部分装配要求，不用追求过高的精度，不然加工成本会大幅上升，平衡好精度和成本才是结构设计的核心。
