参数化拉杆连接转向关节结构

　　在各类需要传递直线拉压载荷、同时允许连接件间存在一定角度偏转的机械传动场景中，这类铰接转向关节是应用极为广泛的核心连接件，小到轻工设备的连杆传动机构、农用机械的操纵拉杆组，大到工程机械的执行机构连接、输送设备的张紧连杆组件，都能见到这类结构的身影。它的核心作用是在两根承受拉伸载荷的杆件之间建立可小角度摆动的铰接连接，避免杆件因安装误差、工作过程中的位置偏移产生附加弯曲应力，从根源上降低拉杆受弯断裂、连接部位疲劳失效的风险。

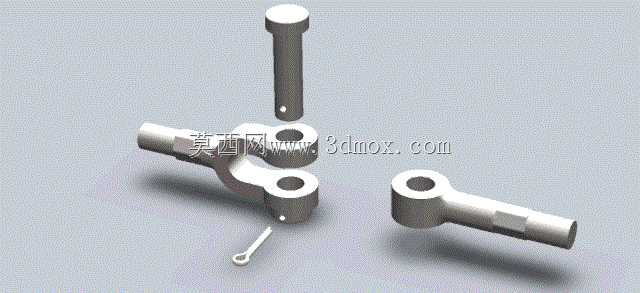

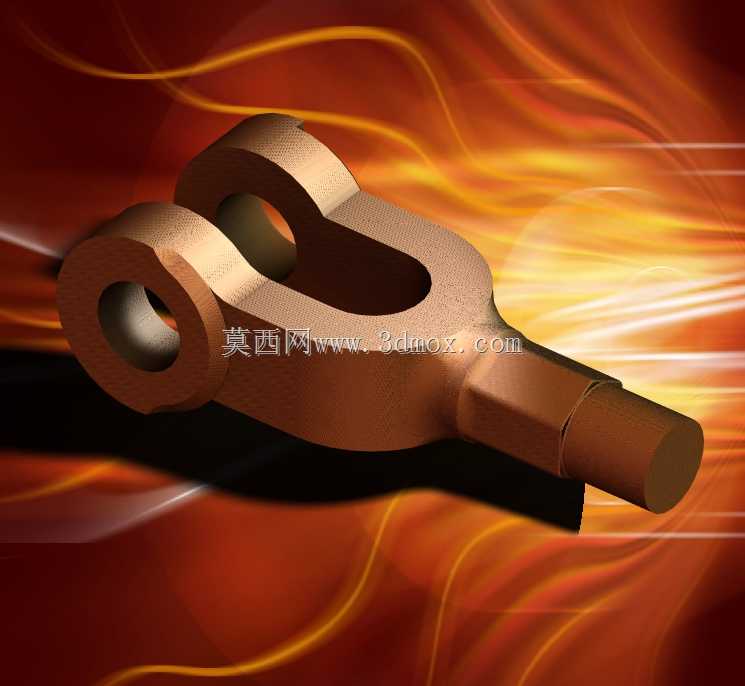

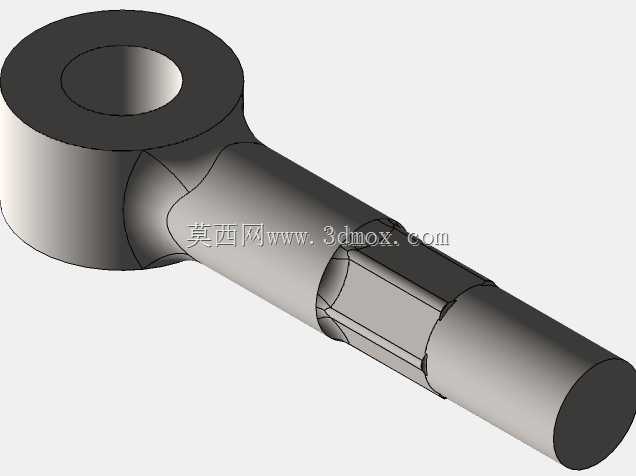

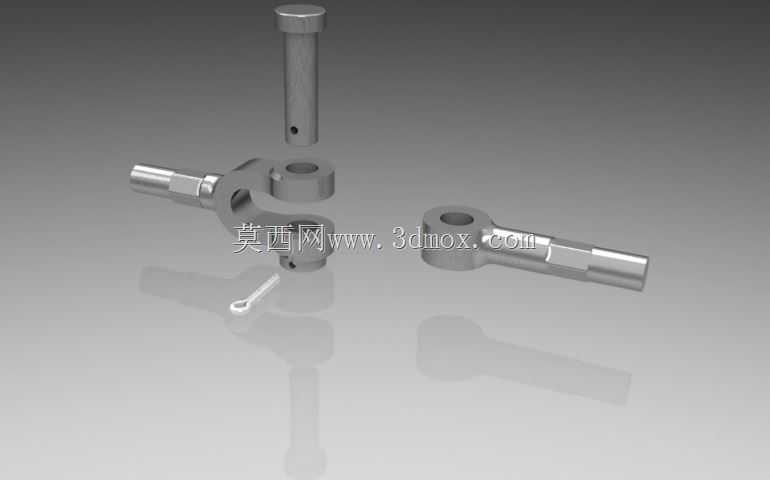

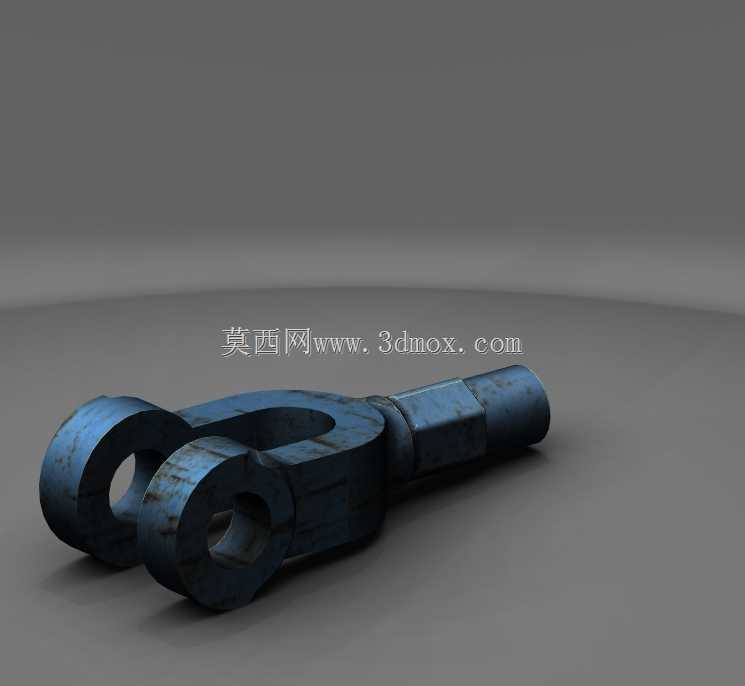

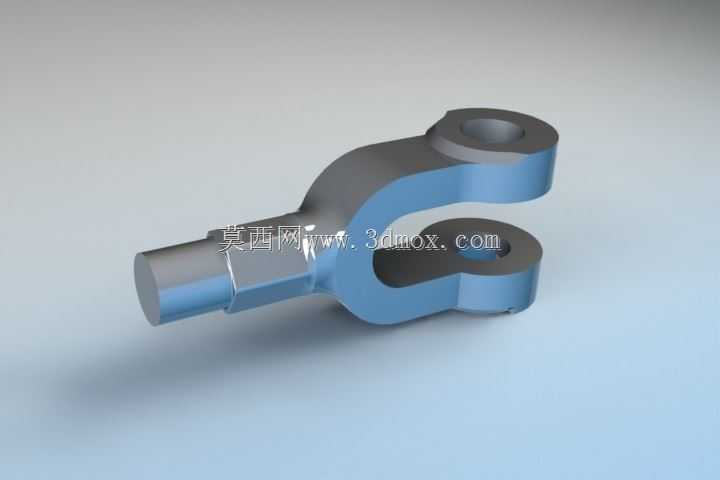

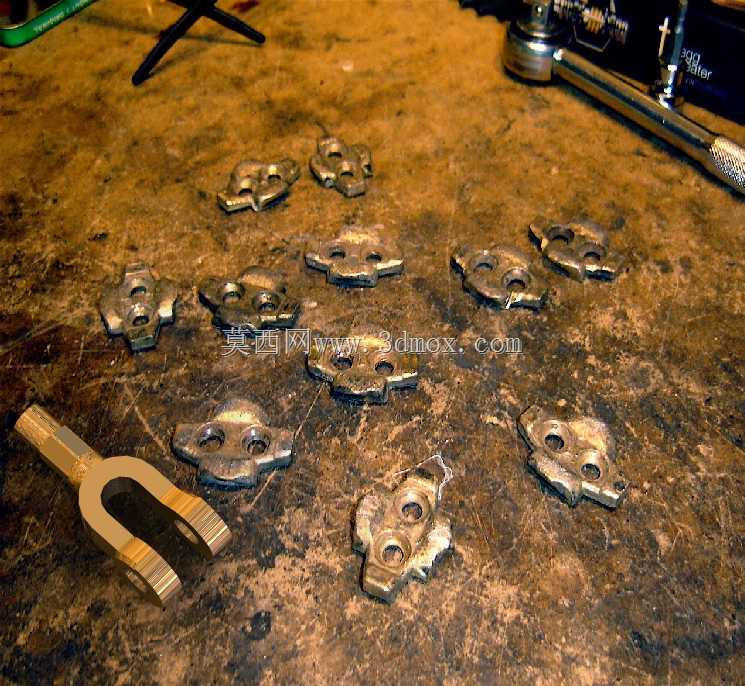

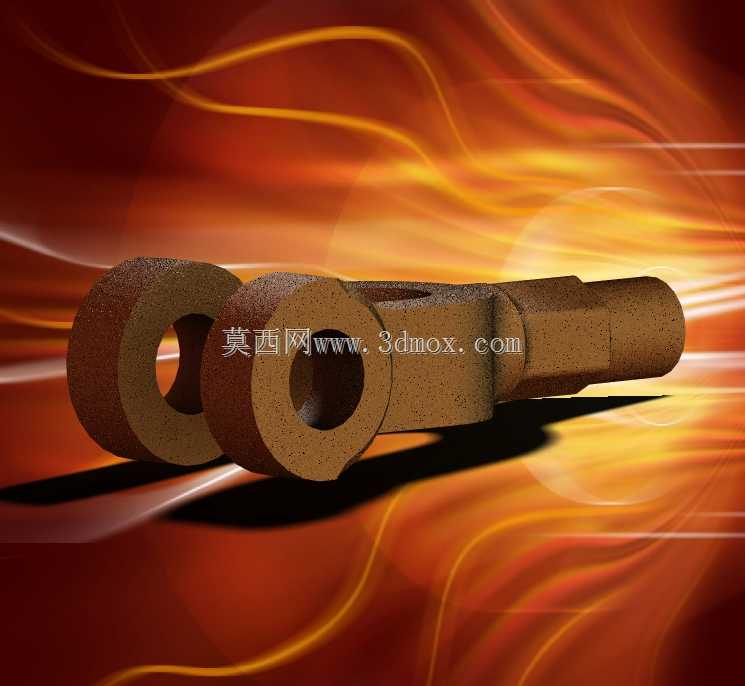

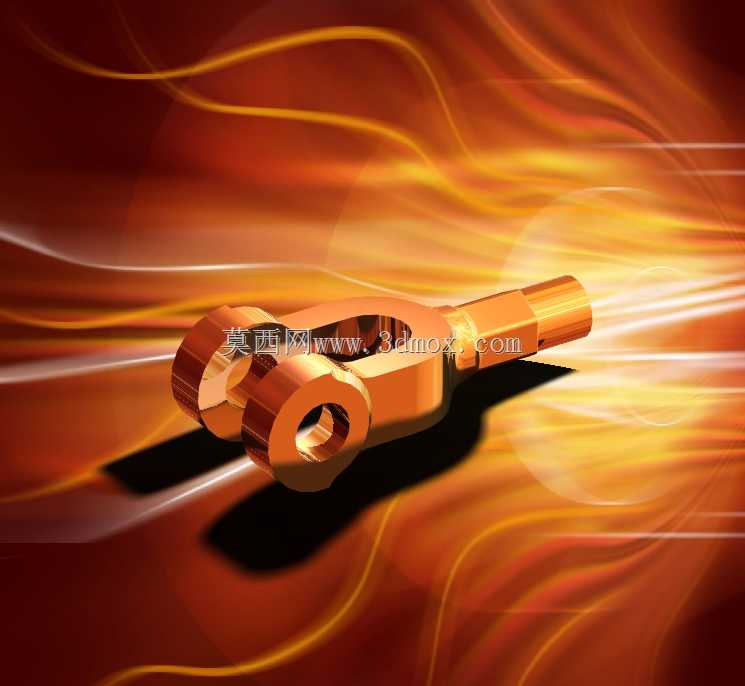

　　从结构功能来看，这套关节组件主要由叉形接头、单耳接头、铰接销轴以及配套的防松小销组成，叉形接头的开口端设置同轴销孔，单耳接头的连接端插入叉形开口的间隙中，销轴贯穿三者的销孔完成铰接装配，销轴端部的径向小孔穿入开口销或者小圆柱销，能够限制销轴的轴向窜动，避免设备运行过程中销轴脱出导致连接失效。和普通固定刚性接头不同，该结构允许两根连接的拉杆在铰接点处绕销轴轴线做一定角度的相对转动，能够适配设备运行过程中拉杆两端安装点的位置小幅变动，补偿安装阶段的同轴度误差，让拉杆始终保持纯受拉的受力状态，充分发挥金属杆件抗拉强度高的材料特性。

　　这套结构的设计核心亮点是全参数化的方程式驱动建模逻辑，整个组件的所有尺寸都和拉杆直径这一核心参数建立了关联约束：当设计人员根据载荷计算结果调整拉杆直径时，叉形接头的内槽宽度、耳板厚度、销孔直径，铰接销轴的直径与有效长度，单耳接头的头部厚度、配合轴径，甚至防松销的直径与安装孔位都会按照预设的工程经验比例自动更新，不需要逐个修改零件尺寸再重新装配，能够大幅提升同系列不同载荷等级关节的设计效率，也能避免手动改尺寸时出现的配合间隙错误、零件干涉等常见设计问题。

　　从安装边界与尺寸适配的角度来说，这类关节的两端通常设置和拉杆匹配的连接结构，可根据实际需求设计为外螺纹拧入式、内螺纹套接式或者光杆焊接式，设计时需要重点关注几个关键尺寸边界：首先是铰接点的中心到两端拉杆连接端面的距离，这个尺寸直接决定了整个拉杆组件的安装总长度，需要和设备的拉杆安装距严格匹配；其次是叉形接头的开口宽度与单耳接头的头部厚度需要保持合理的间隙配合，间隙过小会导致转动卡滞，间隙过大则会产生不必要的横向窜动；第三是销轴的有效配合长度需要完全覆盖两个耳板与单耳接头的总厚度，同时预留防松销的安装空间；最后是关节的最大偏转角度需要满足设备的运动行程要求，避免偏转角度过大时接头本体和拉杆发生刚性碰撞。

　　在实际工程应用中，这类关节的受力状态相对清晰，工作过程中主要承受沿拉杆轴线方向的拉伸载荷，铰接面存在小幅的相对转动摩擦，因此设计时除了保证核心受拉截面的强度足够，还需要考虑铰接部位的耐磨性能，通常会在销孔位置增加衬套来降低磨损速率，延长部件的维护周期。参数化的设计方式也让这套结构具备极强的通用性，只需要输入目标拉杆直径、额定载荷对应的安全系数，就能快速生成对应规格的完整关节模型，直接导入装配体完成整体设备的设计校验，不需要从零开始绘制每个零件的草图与特征，对于系列化设备的设计迭代来说，能够有效缩短研发周期，减少重复建模的工作量。
