管道支撑用立式带座轴承结构设计

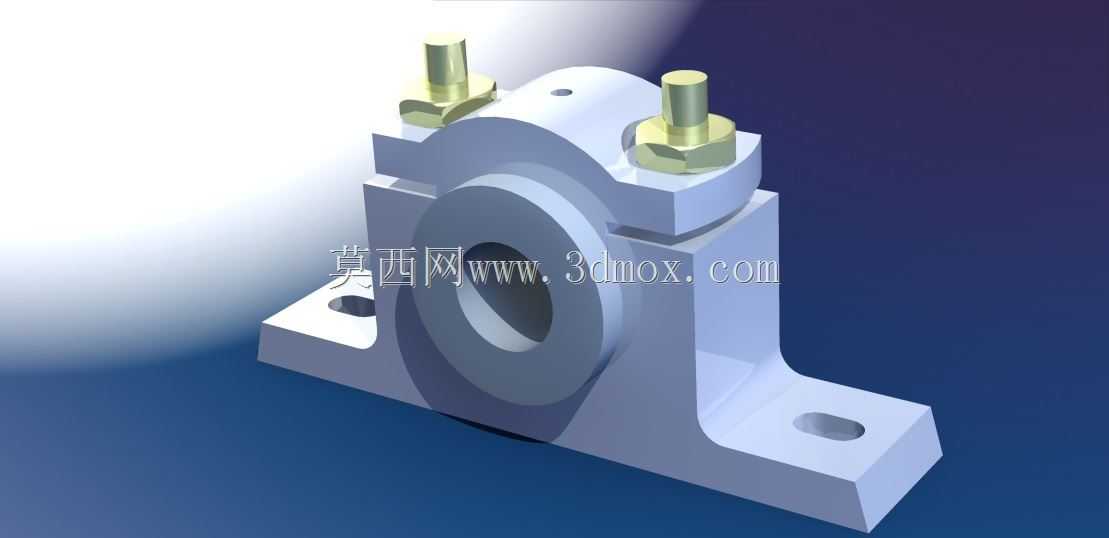

　　在工业流体输送管路系统、车间水气管路布设场景中，这类带立式安装底座的支撑组件是管路排布里常用的支撑定位部件，核心作用是为穿过支座中心通孔的管道轴类部件提供径向支撑，同时通过顶部的两组螺栓锁紧结构实现对穿装部件的夹紧固定，避免管路运行过程中出现径向窜动、振动偏移的问题。从实际使用场景来看，这类支座常应用在中小型给排水管路、低压流体输送管线的中间支撑点位，也可适配小型设备的传动轴端部支撑场景，安装时通过底座上的两个长圆形安装孔，可在安装平面上实现一定范围的位置微调，抵消安装面加工误差带来的装配偏差，降低现场安装的对位难度。

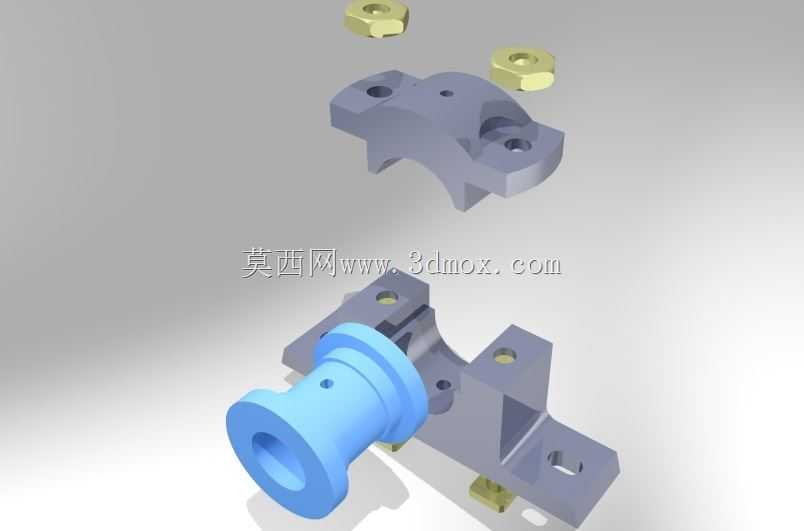

　　从结构设计逻辑来看，整个组件采用分体式夹紧的设计思路，支座主体为一体式铸造成型的立式结构，底部为带安装孔的平板支撑脚，两侧向上延伸形成支撑立壁，顶部开设贯通的夹紧开口，配合两个六角头螺栓与配套螺母实现开口的收合锁紧，当管道或轴类部件穿入中心的通孔后，拧紧顶部的两组螺栓螺母，即可让支座上部的夹紧结构抱紧穿装部件，实现无间隙的固定支撑。中心通孔的内径尺寸适配常规公称通径的水管类部件，通孔内壁做了光滑过渡处理，避免穿装时刮伤管道外壁的防腐层或者轴件的表面加工层；底座的两个安装孔为长圆形设计，孔的长度方向沿支座的中心对称线分布，单孔的调节行程可覆盖常规安装时的孔位偏差，不需要在安装现场重新扩孔或者配焊调整块，能有效缩短现场装配的工时。

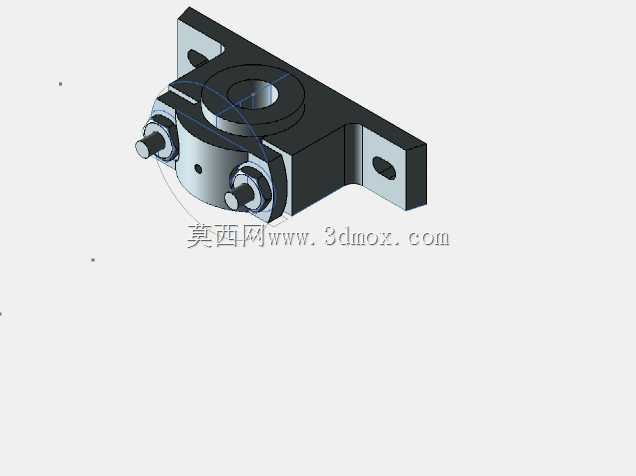

　　从功能特性上看，这种结构相比传统的焊接式管道支座，具备可拆卸、可调整、可重复使用的优势，当管路需要检修调整位置时，只需要松开顶部的锁紧螺栓和底部的安装螺栓，即可整体拆卸移位，不会对安装基面或者管道本身造成焊接损伤。支座主体的壁厚设计经过受力校核，支撑立壁的厚度可满足常规低压管路运行时的径向载荷要求，不会出现长期受力后立壁变形、夹紧失效的问题；顶部的螺栓采用标准外六角紧固件，通用的扳手即可完成拧紧操作，不需要配备专用工装，日常维护的便利性较高。在建模设计过程中，这类结构需要重点关注几个尺寸边界：首先是底座安装面到中心通孔轴线的中心高尺寸，这个尺寸直接决定了管道安装后的离地高度，需要匹配整条管路的布设标高；其次是顶部夹紧开口的开合量，开口的初始间隙要保证穿装部件能顺利放入，拧紧后的最小收缩量要能抱紧穿装部件的外壁，不能出现夹不紧的情况；另外底座两个安装孔的中心距需要匹配常用的安装基座螺孔间距，避免出现安装孔位对不上的问题。

　　实际装配时，需要先将支座主体放置在安装基面的预设位置，初步穿入底部的安装螺栓但不拧紧，调整支座位置让中心通孔和管道的穿装轴线对齐，再将管道穿入通孔内，调整管道的轴向位置到位后，先对称拧紧顶部的两组锁紧螺栓，拧紧过程中要保证两侧螺栓的拧紧力矩一致，避免上部夹紧结构出现偏斜，导致管道受力不均，之后再拧紧底部的安装螺栓，将整个支座固定在安装基面上。如果是用于转动轴的支撑场景，还需要在中心通孔内配套适配的轴套，降低轴件转动时的摩擦阻力，这时候顶部的锁紧螺栓不需要完全锁死，保留适当的间隙让轴件可以顺畅转动，仅起到限位防脱的作用。这类结构的外形轮廓没有多余的突出棱角，所有的外角都做了小倒角处理，既避免安装过程中划伤操作人员，也能减少铸造时的应力集中问题，提升部件的整体结构强度。在管路系统的振动工况下，这种螺栓夹紧的结构还能通过螺栓连接的微量形变吸收部分振动能量，相比刚性焊接的支座，能更好地缓冲管路运行时的振动，降低振动传递到安装基面的强度，减少管路系统的共振风险。
