方形型材拼装式舞台承载桁架结构

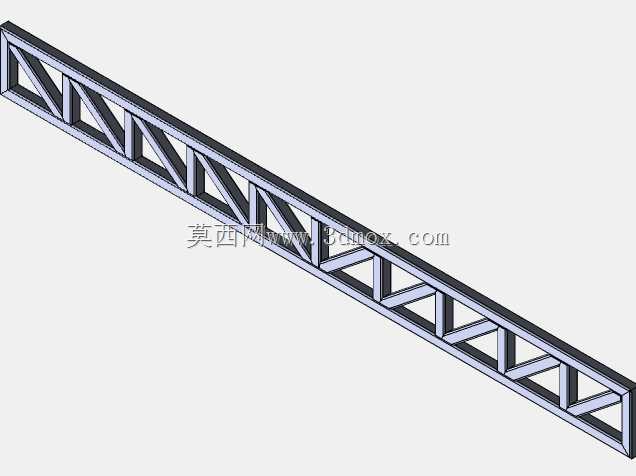

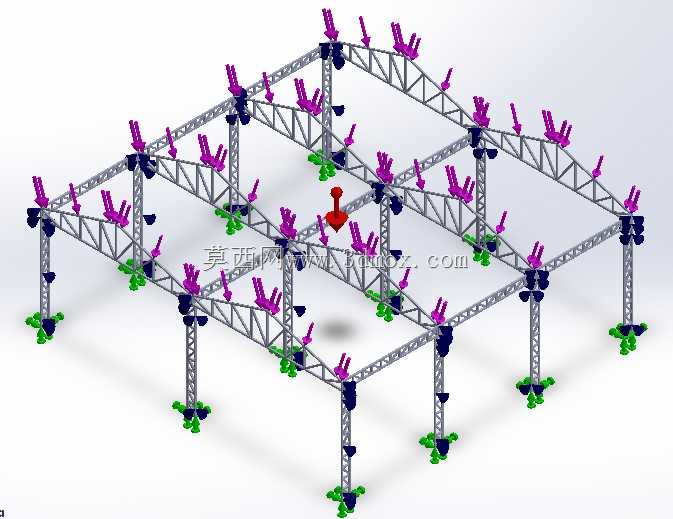

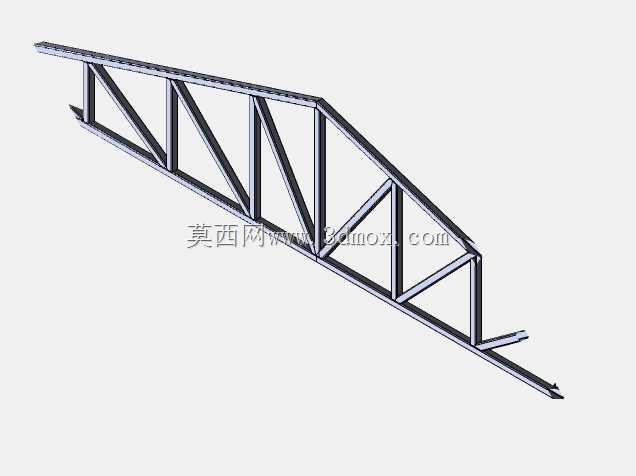

该方形型材桁架主要应用于户外临时演出、展会展位搭建、室内活动舞台布置、灯光音响吊挂等场景，作为临时承载支撑结构使用，可在各类商演活动、展会博览、赛事活动现场承担上部吊挂设备、装饰构件的载荷，同时可作为整体空间框架划分活动区域边界，适配不同规模的场地搭建需求，无需复杂的土建基础即可快速完成布设。该桁架采用方形截面型材作为主受力杆件，搭配三角腹杆拼接形成稳定的格构式受力单元，整体为矩形框架布局，多组竖向支撑立柱均匀分布在框架节点位置，将上部载荷均匀传递至地面支撑点，每根立柱底部设置可调式支撑脚，可适配不平整的场地地面，通过调节支撑脚高度保证整体框架的水平度，避免局部受力不均引发结构形变。上部桁架的上弦节点位置预留了标准化的吊挂接口，可快速安装灯光、音响、显示屏等演出设备的吊挂夹具，节点处的连接构件采用模块化设计，可根据实际搭建需求调整桁架的拼接长度与宽度，灵活适配不同尺寸的场地要求。设计过程中优先考虑结构的受力合理性，格构式的腹杆布局可在降低整体结构自重的同时保证足够的抗弯、抗剪承载力，避免大跨度布置下出现下挠形变，所有杆件的连接节点均采用同轴心设计，保证载荷传递路径直接顺畅，减少节点处的应力集中问题。整体框架的安装边界可根据场地条件灵活调整，单组模块可独立使用也可多组拼接扩展，竖向立柱的间距经过受力核算，既保证上部承载的稳定性，也预留出足够的下部通行空间，不会遮挡活动区域的视线与通行路径，所有外露构件均做圆角过渡处理，避免搭建与使用过程中出现剐蹭风险，适配临时搭建场景的安全使用要求。
