带吊环开槽式定位安装基座结构

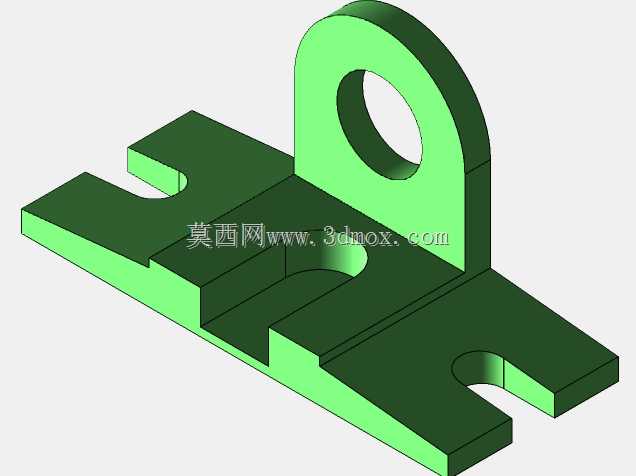

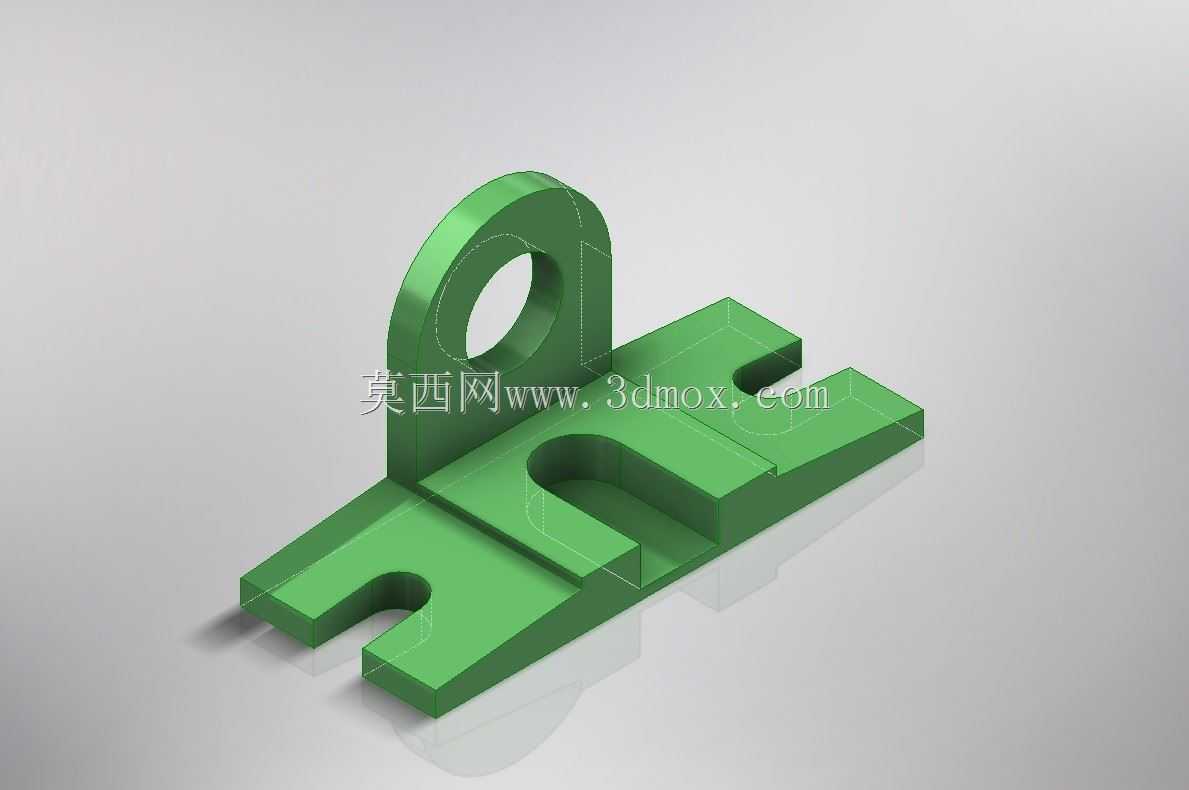

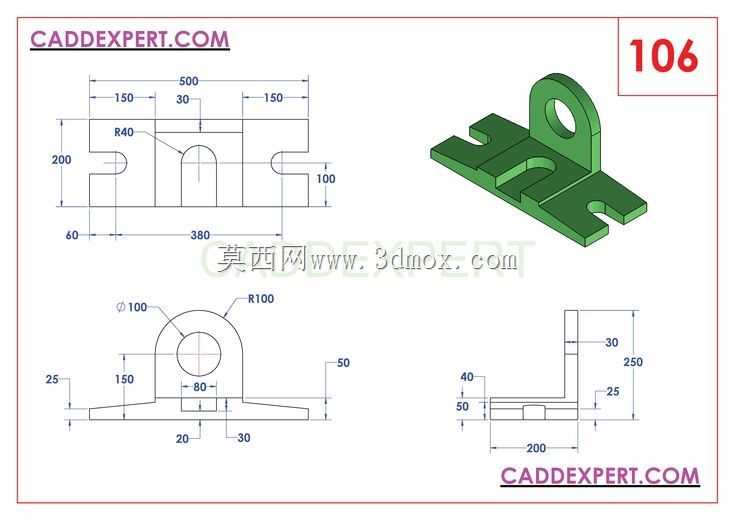

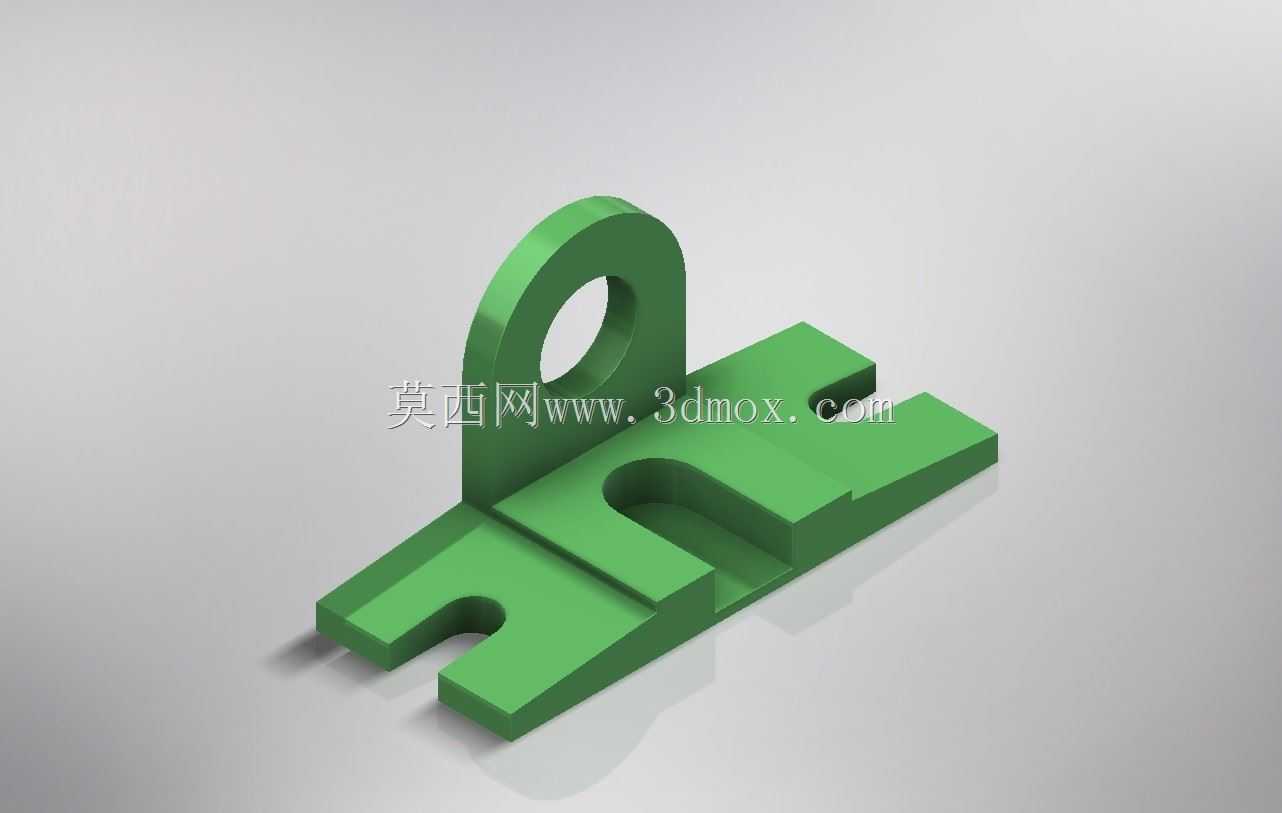

该零件属于工业装配场景中常用的小型定位安装基座，主要应用在轻型工装夹具、小型自动化输送线的侧边定位工位、教学实训台的模块固定单元中，可作为小型检测元件、气动拨叉组件的承载安装基体，也可在简易手动工装中作为工件定位的基准支撑件使用。零件整体采用一体化铣削成型的结构设计，底部为对称开槽的平板式安装基面，两道平行的通槽沿基座长度方向开设，可适配不同孔距的安装台面，安装时无需严格对齐预制螺孔，通过槽内穿装螺栓即可快速调整基座的固定位置，适配多规格的工位布局调整需求，降低安装对位的精度要求，提升现场装配的效率。基座中部设置有阶梯式的凹凸定位结构，凸起的定位筋与凹陷的让位槽相互配合，既可以对搭载的小型功能元件起到周向限位作用，避免元件工作时出现横向窜动，也能为元件的接线、管路预留出足够的走线空间，避免安装时出现线缆挤压、管路弯折的问题。基座一端垂直设置带通孔的吊环结构，该吊环与基座本体一体化成型，无需额外装配吊耳，既可以在基座需要临时移位时穿装吊绳完成小范围吊装转运，也可以作为弹簧、拉索的挂接点位，为配套的弹性复位结构提供可靠的挂接支撑，省去额外加装挂接件的工序。从设计思路来看，该零件采用对称式的结构布局，所有棱边均做了小尺寸的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能降低零件的应力集中系数，提升长期承受交变载荷时的结构强度。安装边界上，基座底部的安装面平面度要求控制在0.05mm以内，保证安装后与台面的贴合度，避免出现倾斜影响搭载元件的定位精度；吊环的通孔轴线与安装基面保持垂直，保证吊索受力方向与基座重心重合，起吊时不会出现偏斜；中部定位结构的尺寸公差控制在IT8级，可满足普通工业场景下的定位精度要求，无需过高的加工成本即可实现稳定的定位效果。整体结构无复杂曲面，加工工艺性好，可通过普通数控铣床一次装夹完成大部分加工工序，适合小批量生产加工，也可作为三维建模、机械加工入门的典型练习案例，帮助初学者掌握拉伸、切除、倒角等基础建模特征的使用逻辑，理解安装槽、定位结构、吊环等常见机械结构的设计要点。
