汽车零部件级进冲压模具三维结构设计

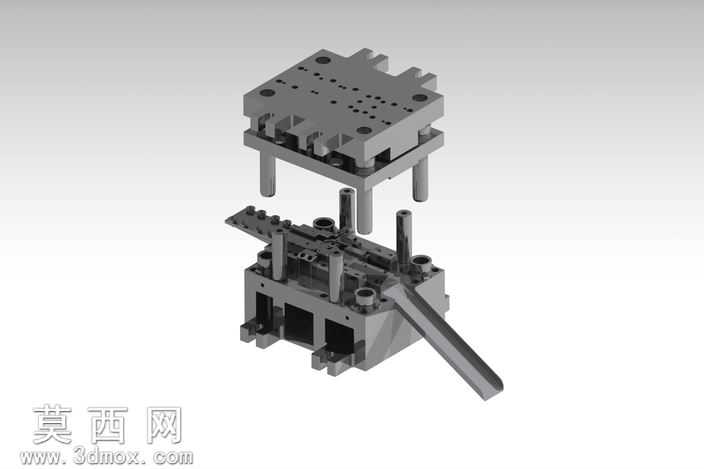

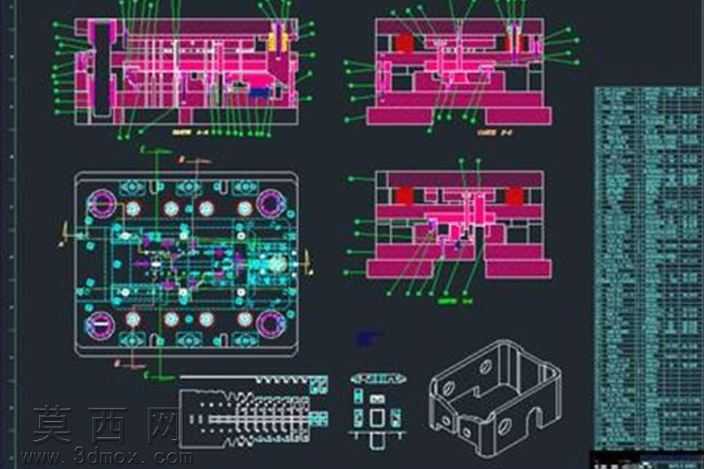

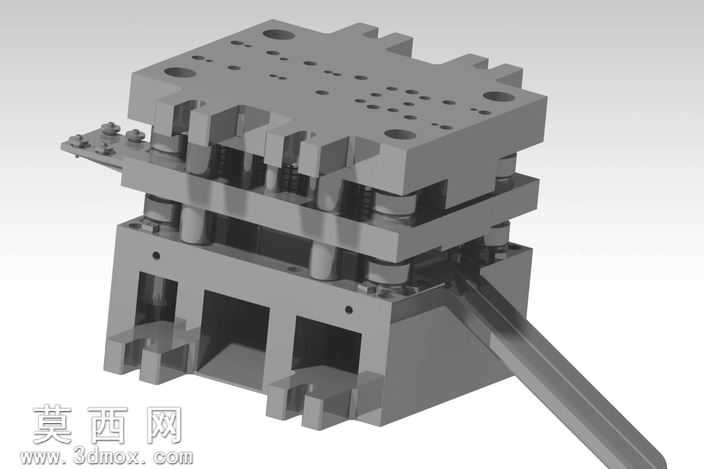

本作品为汽车零部件生产用级进冲压模具的三维建模成果，建模过程严格遵循冲压模具设计规范与汽车零部件加工工艺要求，完整还原了整套模具的上下模座、凸模组件、凹模镶块、导柱导套导向机构、卸料装置、斜楔侧抽芯结构以及送料定位组件的全部细节。在建模阶段，采用自顶向下的设计思路，先根据目标冲压件的成型工序排布确定模具的整体开模行程、闭合高度与工位布局，再逐一完成各个零件的参数化建模，确保所有配合面的公差预留符合实际加工装配要求，导柱与导套的同轴度、凸凹模的刃口间隙、卸料板的滑动行程都经过严谨的参数校核，避免出现结构干涉问题。材质渲染环节针对不同模具零件的实际用材进行区分，上下模座采用灰铸铁材质的哑光金属质感，凸模、凹模等工作零件采用合金工具钢的高亮抛光金属质感，导柱导套等导向零件添加镀铬层的反光效果，斜楔与滑块滑动面做了磨削纹理的细节处理，整体渲染效果能够清晰区分不同功能的模具组件，直观展现模具的装配层次。结构设计上，这套模具采用多工位级进布局，可依次完成冲裁、弯曲、成型等多道冲压工序，斜楔机构的设计能够实现侧向冲压动作，满足带侧凹特征汽车零部件的一次成型需求，卸料装置采用弹性卸料结构，可在开模过程中平稳将料带从凸模上卸下，导料板与定位销的组合能够保证料带送进过程中的位置精度，避免出现冲压件尺寸偏差。整套模型的结构完全贴合实际冲压生产的模具设计逻辑，可用于模具结构教学、冲压工艺方案验证以及新员工的模具装配培训场景，能够直观展现级进冲压模具的工作原理与各部件的配合关系。
