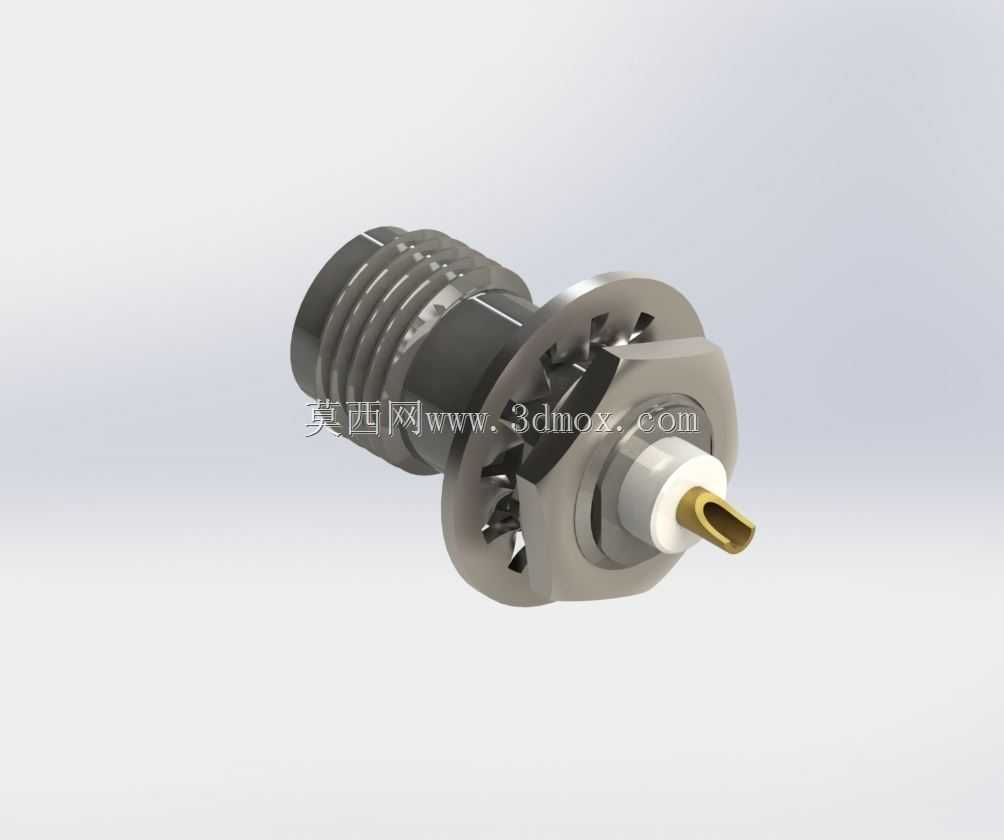

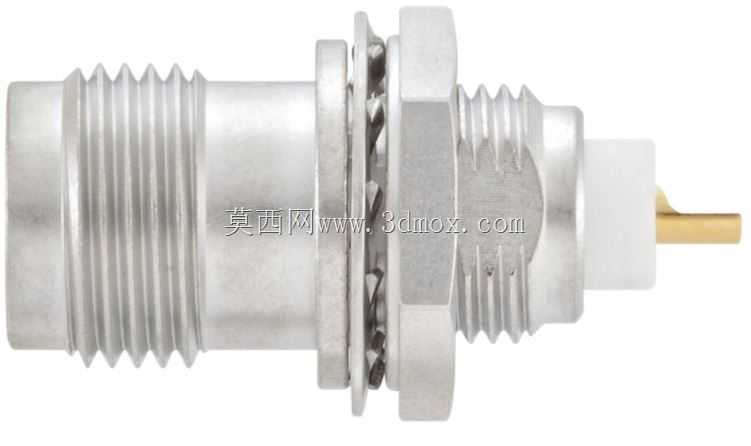

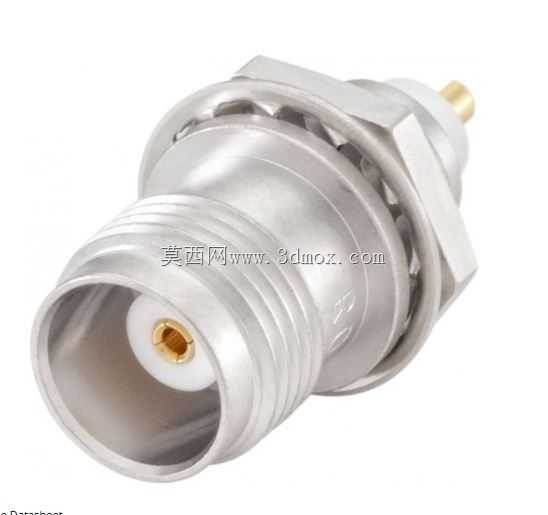

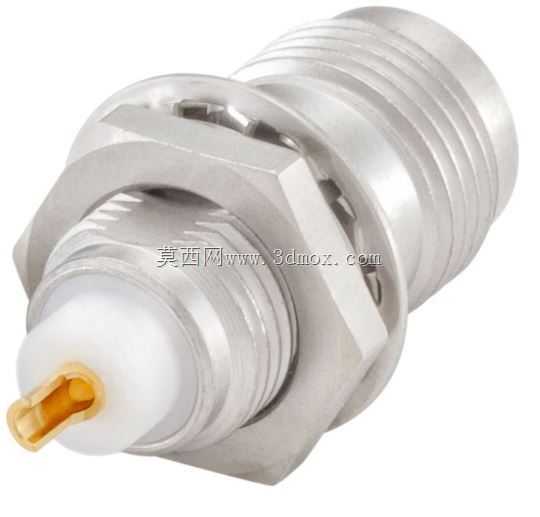

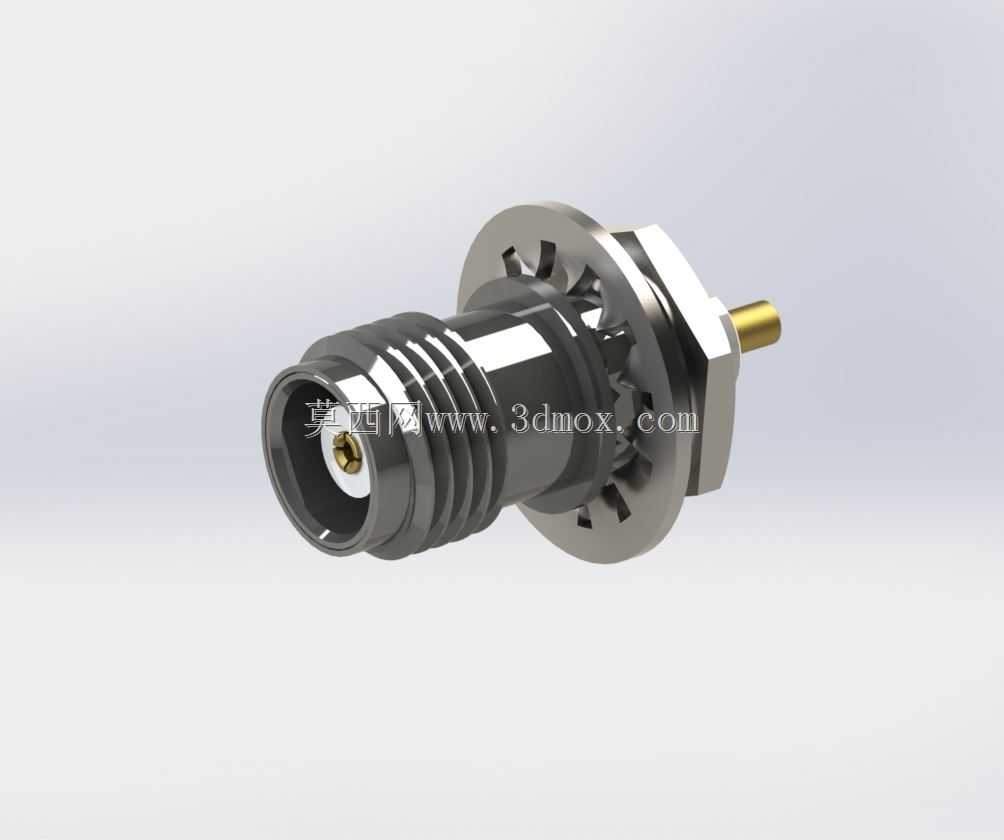

罗森博格10GHz TNC同轴隔板射频连接器

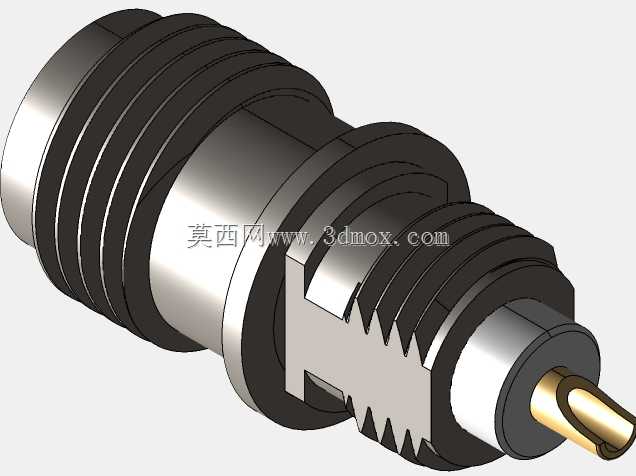

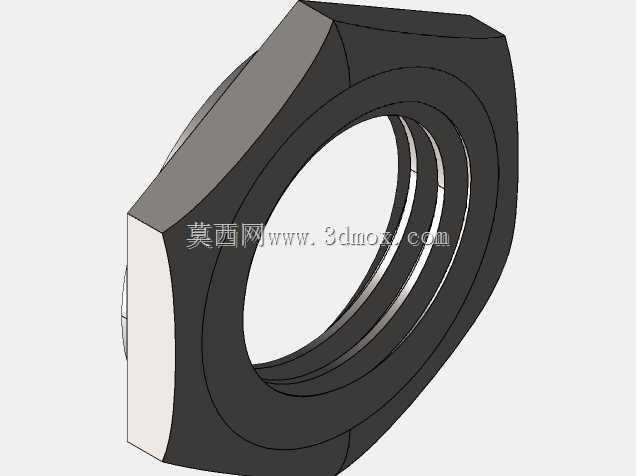

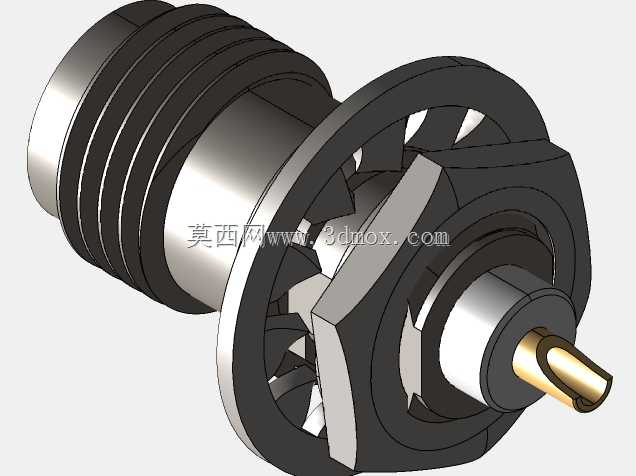

这款TNC同轴隔板连接器主要面向射频信号传输场景设计，可广泛应用在通信基站射频前端、测试测量仪器接口、工业无线通信设备、航空航天机载信号链路等需要实现腔体内外射频信号贯通的场景中，能够在最高10GHz的工作频段内保持稳定的信号传输性能，解决跨金属隔板布设射频链路时的信号屏蔽、结构固定与阻抗匹配问题。在实际设备装配中，该连接器通过带法兰的隔板安装结构固定在设备舱壁、机箱隔板或者屏蔽腔体的预留开孔位置，一端位于腔体外侧用于连接外部射频线缆组件，另一端位于腔体内部直接接驳电路板上的射频走线或者内部模块接口，配合锁紧螺母完成轴向压紧固定，既能够实现可靠的结构连接，也能保证隔板两侧的电磁屏蔽连续性，避免外部电磁干扰侵入腔体内部，同时防止内部射频信号向外泄漏影响其他电路模块。从功能特性来看，这款连接器采用TNC型螺纹锁紧接口结构，相比普通BNC卡扣式连接具备更优秀的抗振动性能，在移动设备、户外部署设备等存在振动冲击的使用场景下不会出现接口松脱导致的信号中断问题，内部采用精准的50欧姆阻抗匹配设计，在DC到10GHz的工作频段内可以保持极低的回波损耗与插入损耗，保证射频信号传输过程中的功率完整性与信号完整性，适配常见的射频测试、无线信号收发、微波信号传输等应用需求。在设计思路上，这款连接器采用分体式同轴结构设计，外导体采用金属切削加工成型，保证结构强度与屏蔽性能，中间绝缘介质采用低损耗射频级绝缘材料，既可以固定内导体的同轴位置，也能降低高频信号传输过程中的介质损耗，内导体采用插针式接触结构，接触端采用镀金处理提升导电性能与抗腐蚀能力，延长连接器的插拔使用寿命。法兰盘上预留了对称的安装定位缺口，在装配时可以快速对准安装孔位，避免连接器安装后出现周向转动，保证接口朝向的一致性，尾部的内导体伸出长度经过精准计算，在装配完成后可以刚好与内部电路板上的焊盘或者对接插座实现可靠接触，不需要额外调整装配间隙。从安装边界来看，这款连接器的法兰盘直径适配标准的TNC隔板安装开孔尺寸，安装时只需要在隔板上加工对应直径的圆形通孔，将连接器从一侧穿入后在另一侧旋紧配套的锁紧螺母即可完成固定，不需要额外设计复杂的固定结构，法兰盘与隔板接触的端面设计有平整的贴合面，装配后可以与金属隔板完全贴合，保证电磁屏蔽的连续性，连接器整体轴向长度经过优化，不会在腔体内部占用过多的布线空间，适配不同厚度的隔板安装需求，在紧凑的设备腔体内部也能顺利完成装配。
