电线弯曲加工专用工装设备三维设计

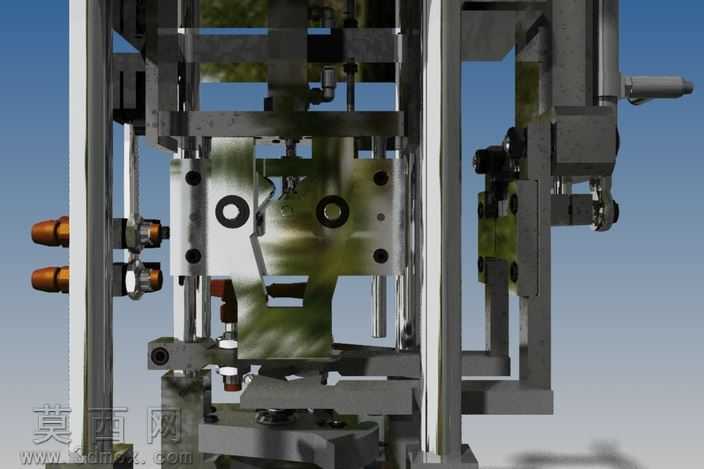

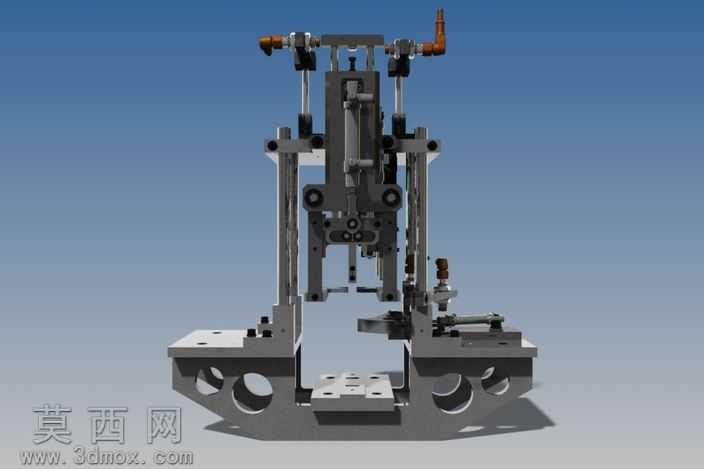

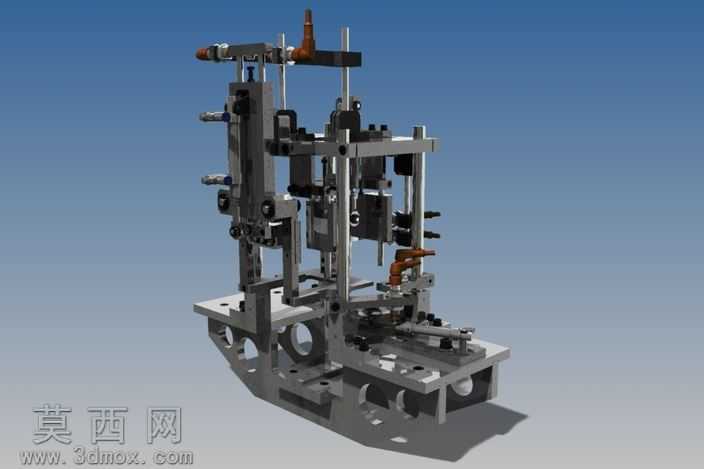

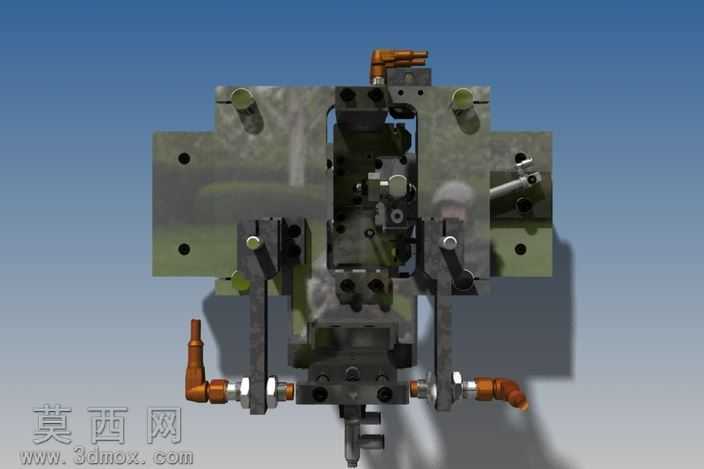

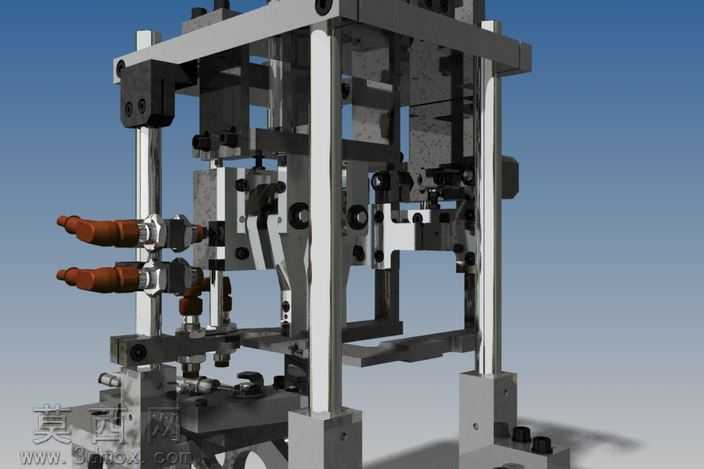

本作品为面向电线线材弯曲加工工序的专用工装三维设计，整体采用立式框架式布局，依托三维建模软件完成全参数化零件构建与整机装配，建模过程中严格遵循机械加工公差配合标准，对每一处安装孔位、运动副间隙、零件壁厚都做了精准的参数设定，确保模型可直接对接生产加工环节的图纸输出需求。渲染阶段采用工业级写实渲染方案，金属结构件统一赋予哑光铸铁与阳极氧化铝材质，表面添加细微的机加工纹理与使用磨损痕迹，气动管路部分采用半透明工程塑料材质，接头部位做金属镀铬质感处理，背景选用渐变工业蓝底色，搭配柔和的侧上方主光源与底部补光，清晰呈现设备的层级结构与零件装配关系，避免阴影遮挡关键结构细节。结构设计上，底部采用一体化铸造式安装基座，基座上预留多组定位安装槽与减重孔，既保证整机的结构刚性，又有效降低设备自重；中部为双立柱导向支撑结构，搭配线性导轨实现加工工位的精准上下位移，多组气动执行元件对称布置在立柱两侧，分别负责线材的压紧定位、弯曲成型、工位切换动作，执行元件末端配备快换式接头，可根据不同线径的加工需求快速更换适配的弯曲模具；顶部设置气源分配与管路集成模块，将杂乱的气动管路统一规整排布，同时预留传感器安装位，可后续接入工位检测元件实现加工过程的状态反馈。设计思路围绕小规格电线的高精度弯曲需求展开，摒弃传统手动弯曲工装的定位误差问题，通过模块化的工位设计，可兼容多规格电线的不同弯曲角度加工需求，各运动部件之间设置硬限位与缓冲结构，避免动作过程中的刚性碰撞，所有易损零件均采用快拆式安装结构，方便后期的维护与零件更换，整机结构紧凑，可直接集成到自动化线材加工生产线中，也可作为独立工位完成单工序的弯曲加工作业，建模过程中对所有标准件均采用通用件库调用，确保零件的互换性符合工业生产标准。
