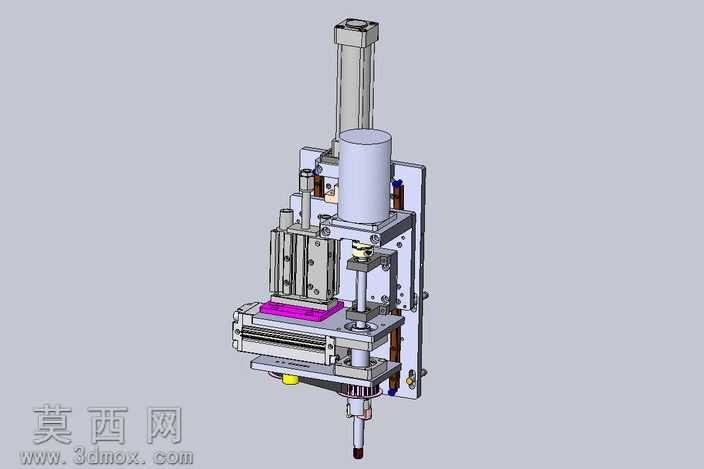

立式鼓风模具自动化作业组件结构

本套鼓风模具组件采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件在虚拟装配环境下无干涉、可顺畅实现预设动作。建模阶段先完成核心执行端的结构绘制，依次搭建底部定位工位、中部压合执行模块、上部驱动单元以及侧边的导向支撑结构，每一个零件都赋予了对应实际加工材质的渲染属性：金属结构件采用哑光钢材材质渲染，表面做了细微的磨砂纹理处理，还原实际机加工零件的表面质感；驱动气缸部分采用亮面铝合金与黑色密封橡胶的材质搭配，清晰区分不同功能部件；工位上的定位治具采用亮紫色工程塑料材质渲染，醒目区分工装定位区域与金属结构部分；导向轴、传动杆件则做了镀铬亮面金属的材质效果，突出精密传动部件的表面特征。整体结构设计围绕鼓风工序的自动化作业需求展开，底部设置带滑轨的水平送料工位，可实现待加工工件的精准上料定位；中部设置可垂直升降的压合执行头，搭配侧边的双导向柱结构，保证下压过程的同轴度与运动稳定性，避免作业过程中出现偏载卡顿；上部设置竖向布置的驱动气缸作为压合动作的动力源，侧边配套安装行程限位组件，可精准控制压合行程，适配不同规格工件的加工需求；组件整体采用壁挂式安装背板结构，所有驱动、传动、执行部件都集成在同一块安装基板上，既缩减了设备整体占用空间，也便于后期的维护拆装。设计过程中充分考虑了实际生产的作业节拍，各运动部件的行程参数都经过模拟验证，送料、定位、压合、复位的整套动作流程可顺畅衔接，无多余空行程，能够有效提升鼓风相关工序的加工效率，同时结构上预留了传感器安装位，可后续加装检测元件实现作业状态的实时监控，满足自动化生产线的集成需求。
