自行车车架跳汰检测工装三维结构设计

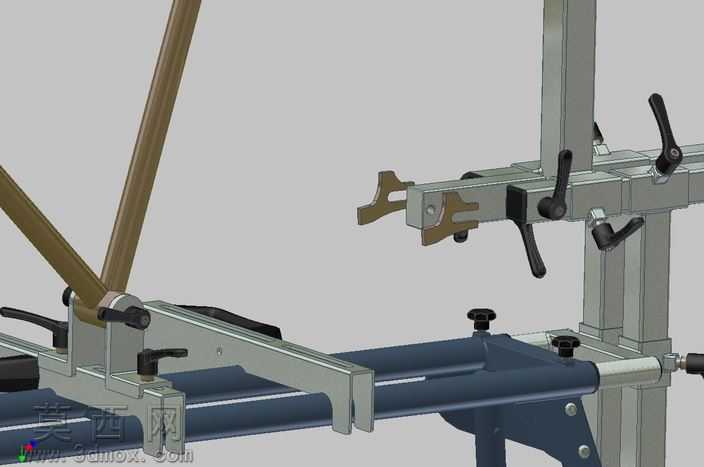

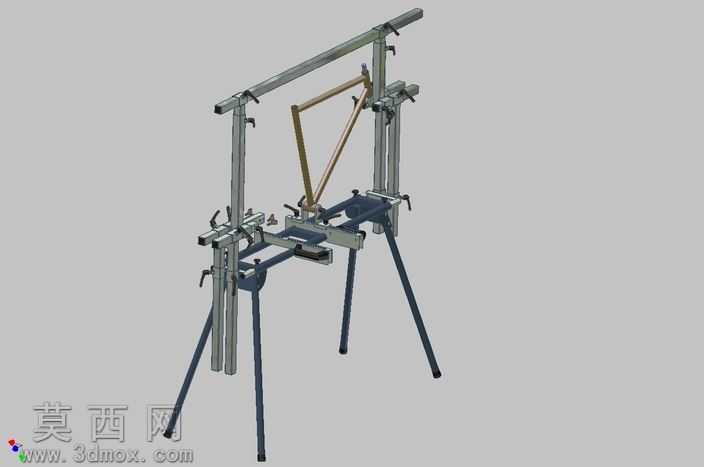

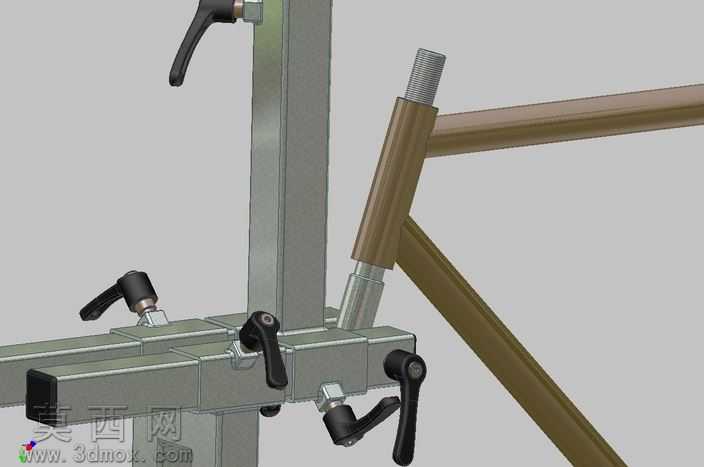

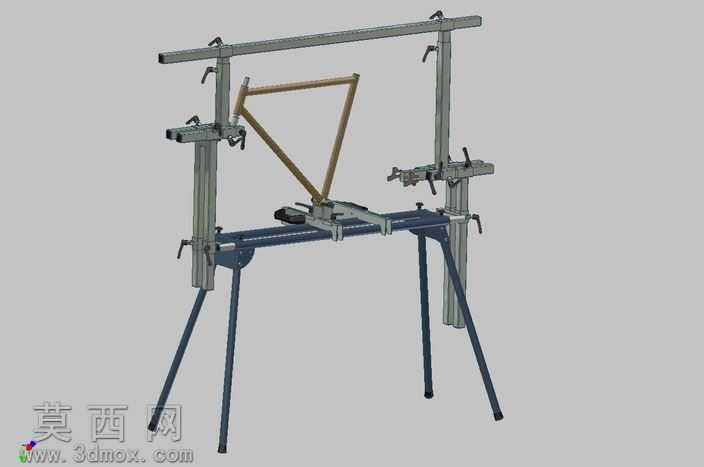

本模型为自行车车架跳汰检测工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的装配逻辑，对每一处连接结构、调节部件都进行了1:1比例的尺寸还原，确保各部件间的装配间隙符合实际生产加工的公差要求。模型渲染阶段采用哑光金属材质模拟工装的钢制机架主体，对调节手柄部位采用哑光黑色工程塑料材质，夹持定位块则做了金属发蓝处理的材质表现，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近真实工业设备的视觉效果，机架的金属冷硬质感、手柄的防滑塑胶质感、定位块的耐磨涂层质感都得到了清晰区分。从结构设计来看，该工装采用铝型材搭建主体支撑框架，搭配多组可调节的夹持定位组件，横向、纵向均设置了带锁紧手柄的滑动导轨结构，可根据不同规格自行车车架的尺寸参数灵活调整夹持位置，适配多型号车架的跳汰检测作业需求；夹持端设计了仿形定位卡口，能够与自行车车架的管体部位精准贴合，避免检测过程中出现车架移位、晃动的问题，每处调节点位都配置了快拆式锁紧手柄，无需额外工具即可完成位置调整与锁固，大幅提升工装的调试效率。设计思路围绕自行车车架跳汰检测的实际作业场景展开，重点兼顾工装的适配通用性与操作便捷性，主体框架采用标准铝型材拼接的形式，既保证了整体结构的刚性强度，能够承受检测过程中的往复振动载荷，又降低了工装本身的加工制造成本；可调节组件的排布经过多次优化，确保操作人员在装夹车架时所有调节手柄都处于易操作的位置，不会出现操作干涉的问题，定位卡口的造型经过反复适配调整，既能够保证对车架的夹持稳定性，又不会在装夹过程中刮伤车架表面的涂装层，整体结构无多余冗余设计，所有部件都服务于车架装夹定位、跳汰检测的核心功能，各运动部件的活动范围都做了限位设计，避免调节超程导致的部件脱落或结构损坏，完全满足自行车生产环节中车架跳汰性能检测的工装使用需求。
