工业制冷六扇蒸发式冷凝器结构模型

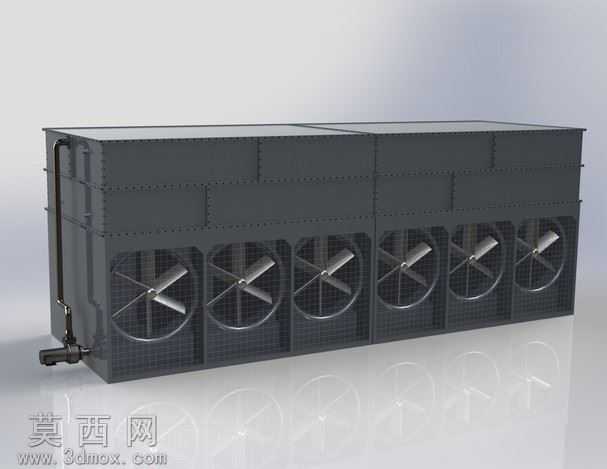

本模型为工业制冷场景使用的六扇蒸发式冷凝器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业制冷换热设备的实际尺寸比例，完整还原了设备的箱体框架、风机组、管路接口、散热格栅等核心结构。模型的箱体部分采用模块化拼接设计思路，将整体箱体拆分为多个等尺寸的功能舱段，每个舱段对应独立的换热腔室，既保证了结构的规整性，也还原了实际产品便于运输组装的设计特点。六台轴流风机沿箱体下部横向等距排布，每台风机都单独制作了叶片、防护网罩、安装基座的细节结构，叶片角度符合轴流风机的气动设计逻辑，可直观呈现设备的风冷散热布局。材质渲染阶段，箱体外壳采用哑光深灰金属材质，模拟实际设备使用的镀锌钢板防腐涂层质感，风机叶片添加了轻微的金属反光效果，管路接口部分做了发黑金属处理，还原工业管路的真实视觉特征，底部支撑面添加了柔和的环境反射效果，提升整体渲染的真实感。模型完整还原了设备侧面的冷媒进出管路、阀门接口的排布结构，管路走向符合制冷系统的流体设计逻辑，箱体表面的拼接螺栓、加强筋等细节也做了精细化建模，没有出现结构缺失或比例失真的问题。设计过程中充分考虑了蒸发式冷凝器的工作原理，将换热芯体的安装空间预留于箱体内部，风机组的安装位置与下部进风区域完全对应，保证结构布局与实际设备的工作逻辑一致，可用于制冷系统的方案展示、结构教学、虚拟装配仿真等场景，模型的各部件均为独立可编辑的实体特征，支持后续的结构修改与工程图导出。
