高稳定压控温补晶体振荡器精密结构

这款压控温补晶体振荡器，是面向射频通信、高精度计时类场景打造的核心频率源器件，在无线基站、卫星通信终端、高精度测试仪器、航空航天机载设备等对频率稳定性有严苛要求的电路系统中承担核心时钟基准作用，能够为整个信号链路提供偏差极低的参考频率，避免因频率漂移导致的通信丢包、计时偏差、信号解调失败等问题，尤其适配不能容忍时钟抖动与频率控制偏差的低功耗射频电路，可大幅缩短协议重新同步的唤醒时间，提升系统响应效率与运行可靠性。

从功能特性来看，该器件的频率稳定度达到±5PPB级别，相比常规±50PPM的普通晶体振荡器，频率稳定度高出一万倍，能够在宽温工作环境、供电电压小幅波动、外部电磁干扰等复杂工况下，始终保持输出频率的高度一致性，覆盖10MHz到100MHz的标准输出频率范围，同时集成电压控制与温度补偿功能，可通过外部控制电压实现频率的微小范围微调，配合内部温补电路抵消温度变化带来的频率偏移，无需额外搭建外围补偿电路即可实现高精度频率输出。

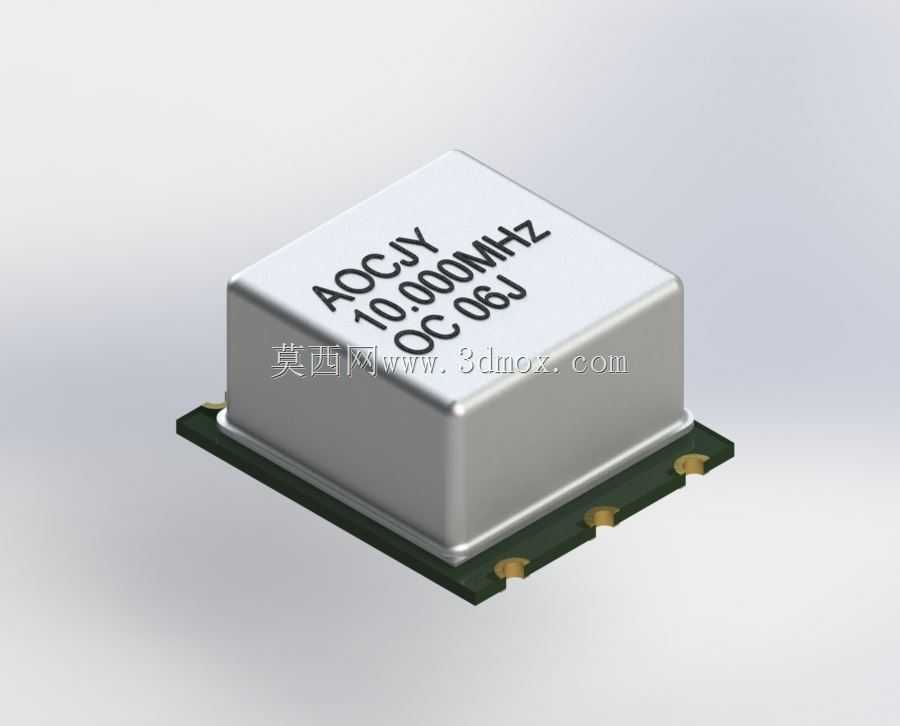

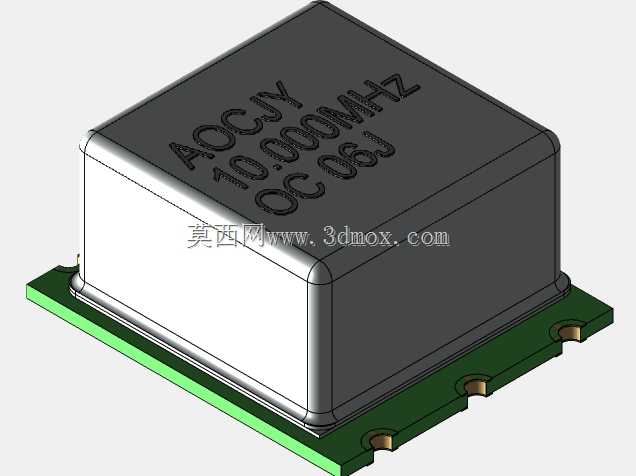

在设计思路上，模型还原了器件的金属屏蔽封装结构，顶部采用激光刻印标识区清晰标注器件型号与标称频率，金属外壳既可以实现电磁屏蔽，隔绝外部电路的电磁干扰影响内部振荡回路，也能提升器件的机械强度与环境耐受性，适配工业级场景的振动、冲击工况。底部采用表贴式安装焊盘设计，严格遵循对应系列器件的标准封装尺寸，焊盘位置与间距完全匹配量产器件的PCB布局要求，金属外壳与底部陶瓷基板通过密封工艺结合，可实现防潮、防盐雾的防护效果，适配不同严苛使用环境。

从安装边界来看，该器件为表贴封装形式，整体外形为方正的金属屏蔽块结构，底部焊盘沿基板两侧对称分布，安装时无需预留额外的插件过孔空间，可直接贴合PCB表面完成回流焊接，器件高度控制在低剖面范围内，不会对周边 taller 元器件的布局造成干涉，金属外壳预留的接地焊盘可直接连接PCB地平面，进一步提升屏蔽效果与散热能力，在高密度布局的射频电路板中也能灵活布置，不会占用过多的板卡空间。
