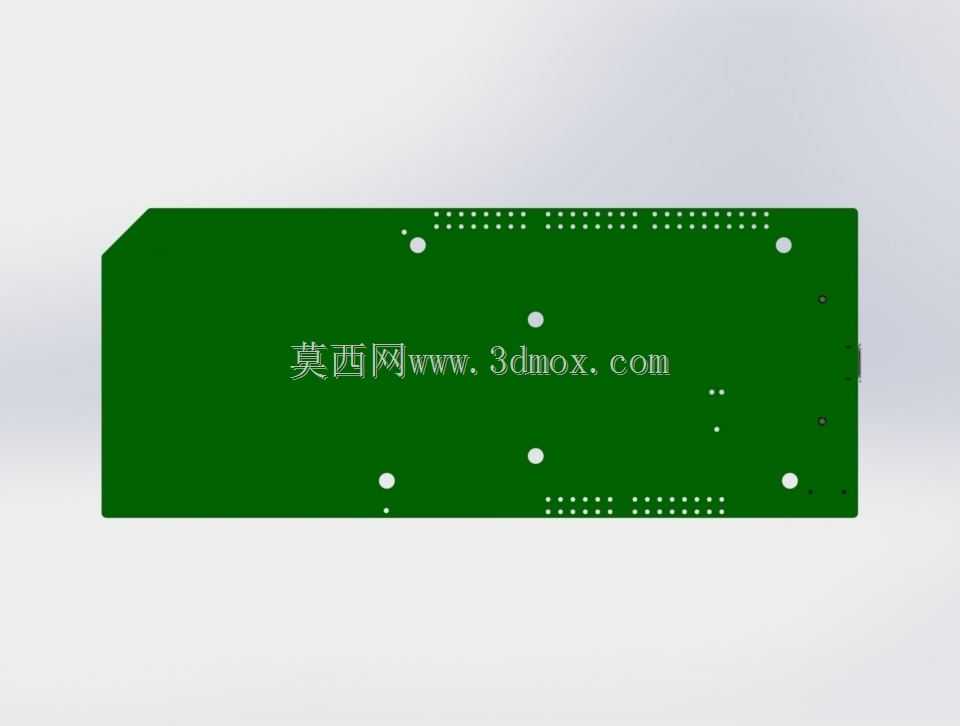

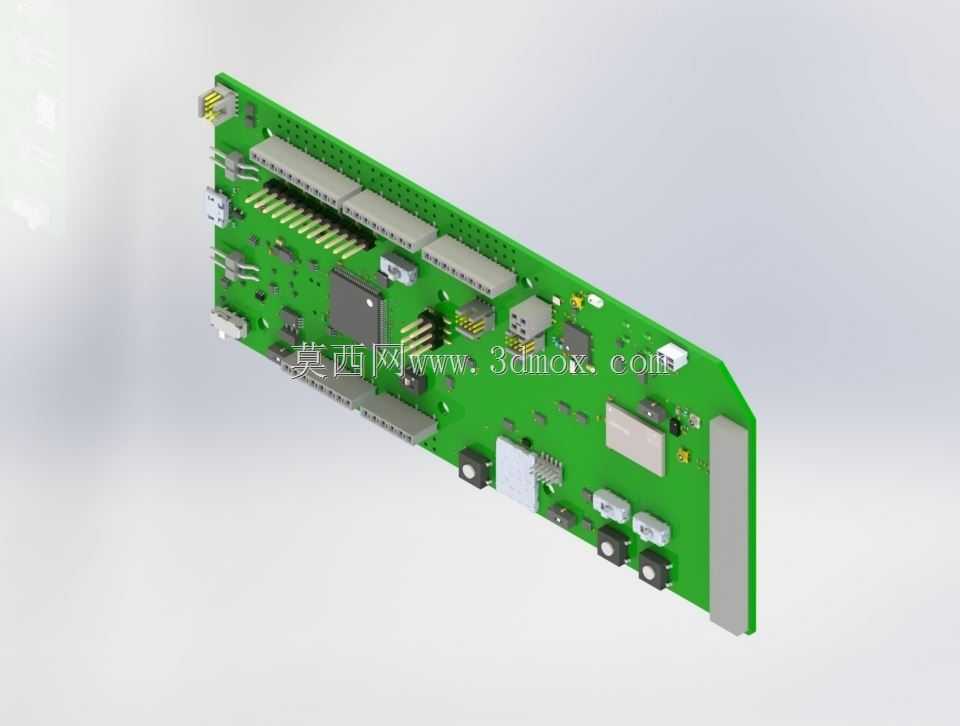

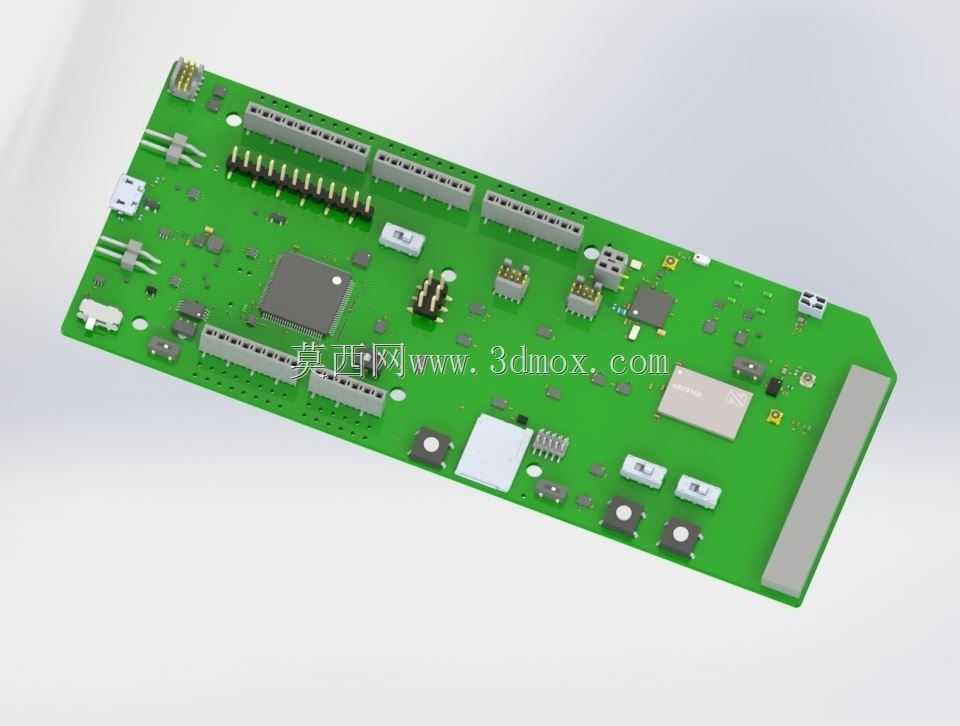

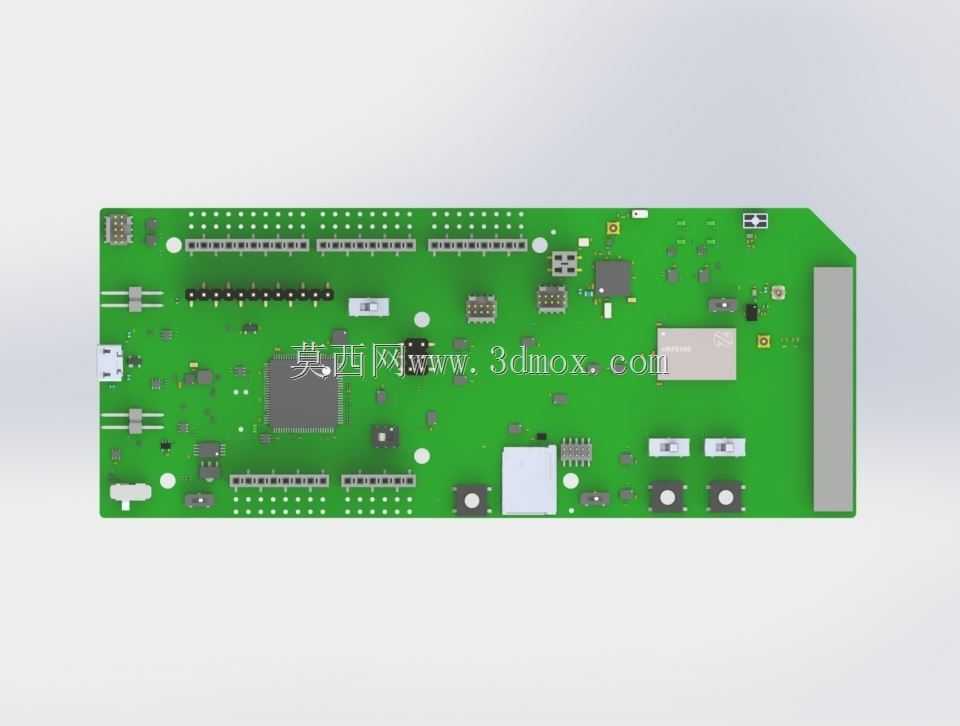

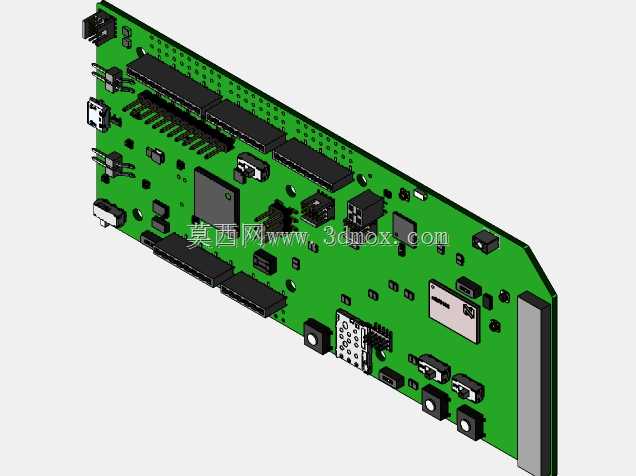

北欧半导体nRF9160 SiP原型开发板结构设计

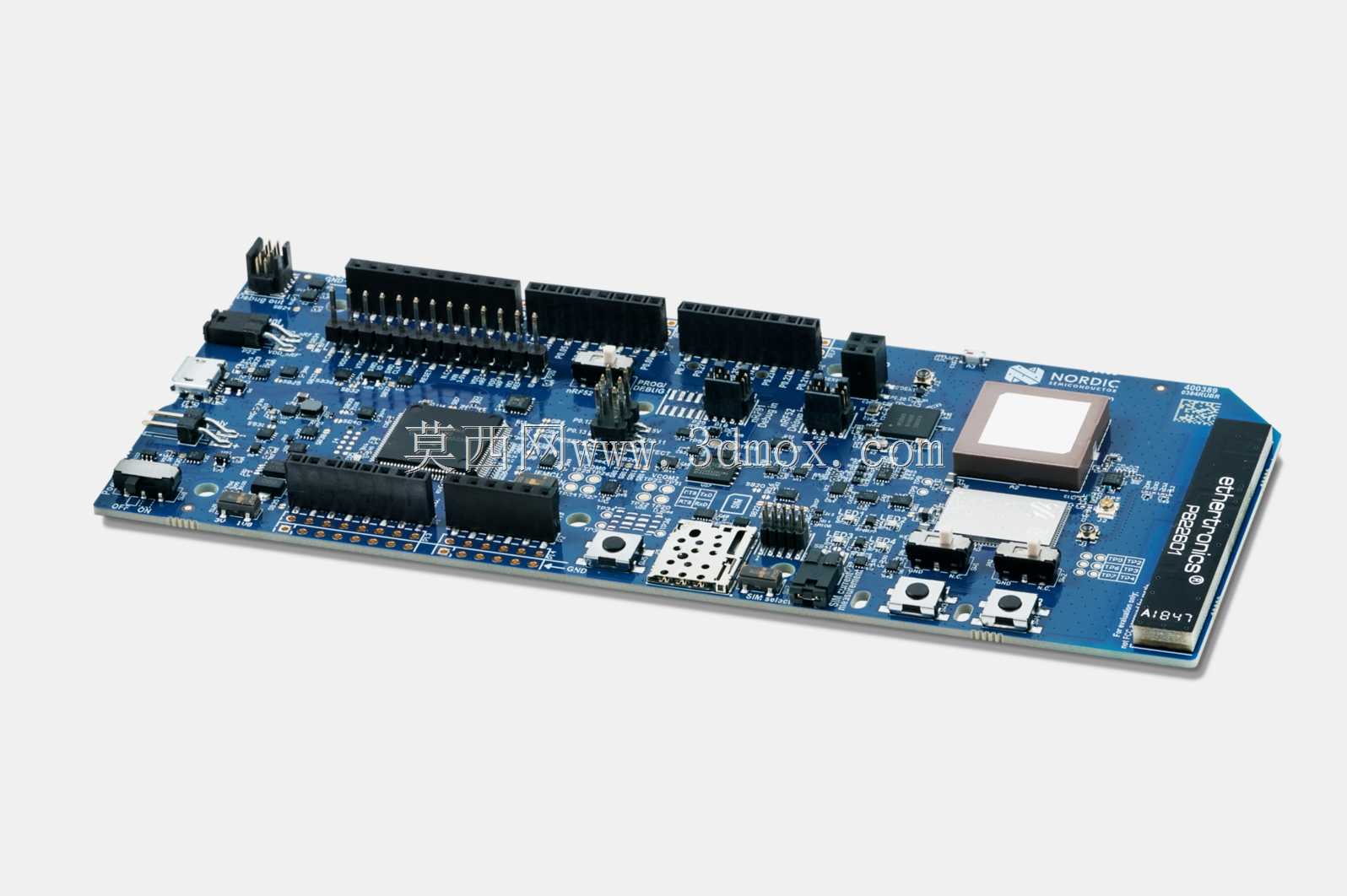

该开发板面向低功耗广域物联网与短距无线融合的应用场景设计，可直接用于资产追踪、智慧城市环境监测、工业设备远程运维、可穿戴健康设备、智慧农业数据采集等领域的前期方案验证，帮助研发团队快速搭建原型系统，缩短产品从概念到落地的验证周期。板载核心为nRF9160系统级封装模组，集成LTE-M、NB-IoT多频段广域通信能力与GPS定位功能，同时搭配nRF52840控制器实现蓝牙低功耗组网，可独立构建蓝牙低能耗网关，实现广域数据回传与近场设备交互的双重功能。板载射频链路经过专门匹配设计，集成专用GPS贴片天线与2.4GHz蓝牙天线，预留射频外接接口可拓展外部天线适配复杂安装场景，所有GPIO、SPI、I2C、UART等通用接口均通过标准排针引出，兼容主流开源硬件生态的外设拓展规范，可直接对接各类传感器、执行器模块，无需额外设计转接电路。板上集成4FF规格SIM卡插槽与MFF2封装SIM卡焊接位，支持插拔式与贴片式两种物联网卡部署方案，板载eSIM可预置基础连接配置，方便开箱即用的快速测试。人机交互部分设置4颗可编程LED、2颗功能按键与2组拨码开关，可直接实现基础状态指示、功能触发与工作模式切换，无需外接交互元件即可完成基础功能调试。整体布局遵循射频设计规范，将数字电路、射频电路、电源电路做分区排布，减少数字信号对射频接收链路的干扰，排针布局采用标准间距设计，可直接适配通用外壳与安装孔位，安装边界预留足够的接插空间，方便外接调试器、天线与拓展模块时不会产生结构干涉，调试接口采用标准SWD排布，可兼容通用J-Link OB调试工具直接进行程序烧录与在线调试。配套的软件适配层可直接对接主流物联网云平台，提供完整的端到端数据传输链路参考设计，帮助开发者快速验证数据采集、传输、云端解析的全流程功能，板载电源管理电路支持宽电压输入适配，可直接通过USB、锂电池、外部直流电源多种方式供电，适配不同原型场景的供电需求。
