46齿模数3.5斜齿传动齿轮三维设计

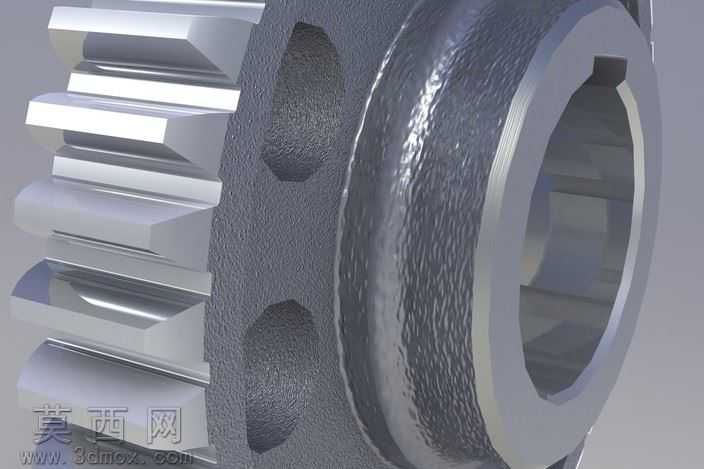

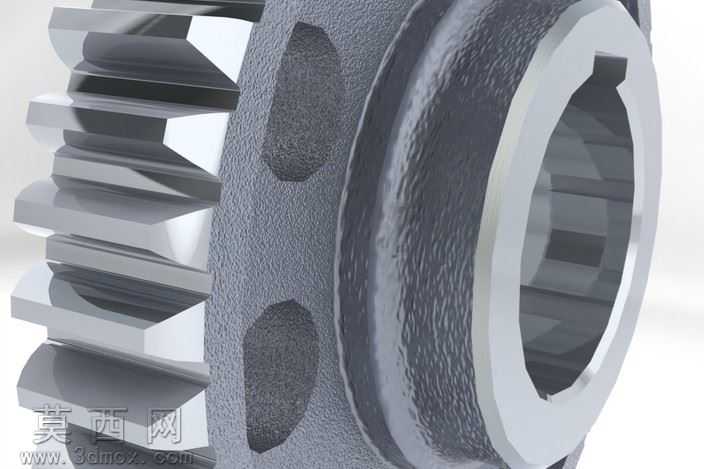

本作品为参数化设计的斜齿圆柱传动齿轮，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先根据给定的齿数Z=46、模数m=3.5完成基础参数计算，确定分度圆直径、齿顶高、齿根高、齿宽等核心尺寸基准，在三维建模环境中通过方程式驱动的草图绘制渐开线齿廓，保证齿形的啮合精度符合机械传动设计标准。建模阶段先构建齿轮的基体轮廓，通过旋转凸台生成轮坯基础结构，针对轮毂部分设计了花键内孔结构，用于与传动轴实现周向固定传递扭矩，轮辐部分采用均匀分布的减重孔设计，在保证齿轮整体结构强度、刚度满足传动载荷要求的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。齿形部分通过特征阵列完成全周46个轮齿的生成，对齿顶、齿根位置做了规范的圆角过渡处理，避免应力集中导致的轮齿断裂失效，提升零件的疲劳使用寿命。材质渲染阶段采用合金钢材质效果，还原金属零件的金属光泽与机加工表面质感，对齿面、轮毂配合面、减重孔内壁分别赋予不同的表面粗糙度表现，区分加工面与非加工面的视觉差异，渲染效果清晰展现齿轮的结构细节与装配特征。整体设计兼顾了齿轮的传动性能、结构轻量化与加工工艺性，可用于机械传动系统的虚拟装配、运动仿真、干涉检查以及工程图生成，能够直接应用于减速机、传动箱等机械设备的设计开发环节，为传动系统的载荷校核、啮合模拟提供精准的三维模型支撑。
