可调节显示器支撑六连杆联动结构

该六连杆联动支撑结构主要应用于桌面办公、工业操作台、医疗监测工位等场景的显示器安装支撑场景，可适配不同尺寸的液晶显示屏安装需求，替代传统固定支架无法灵活调整位姿的缺陷，满足不同使用人群的视距、视角调整需求，缓解长期伏案面对屏幕产生的颈椎疲劳问题，同时也可应用于小型工控屏、触控交互终端的安装支撑场景，适配站立办公、坐姿办公多姿态切换的使用需求。

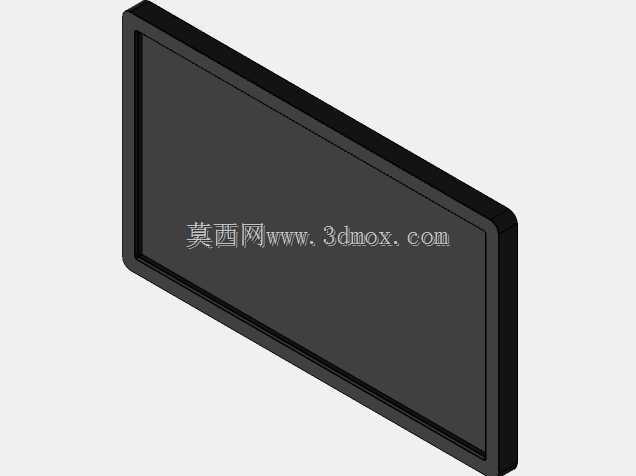

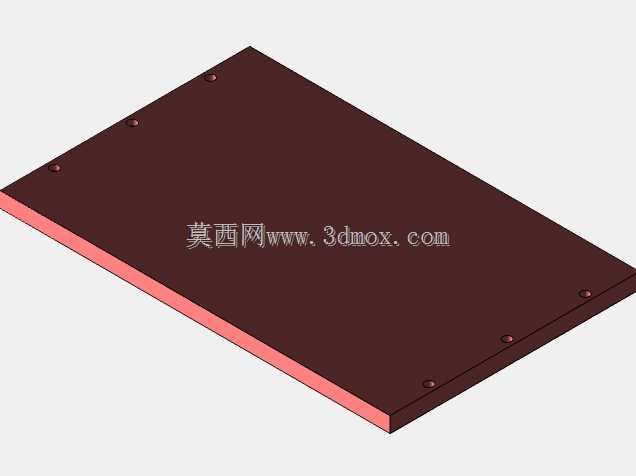

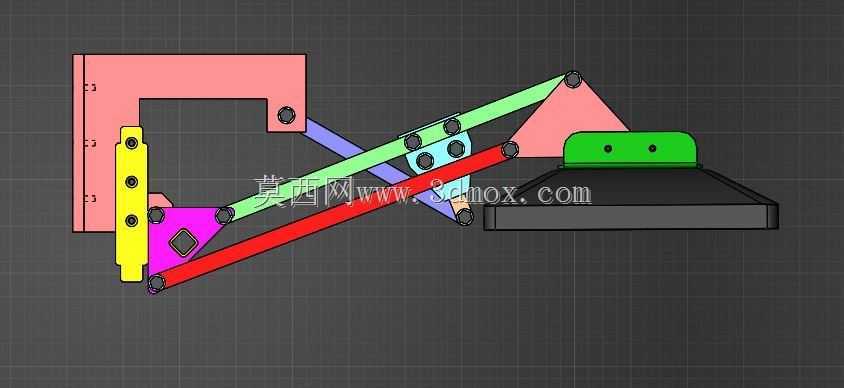

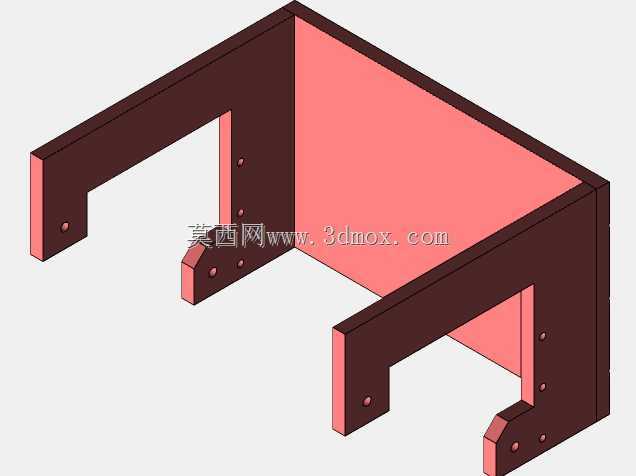

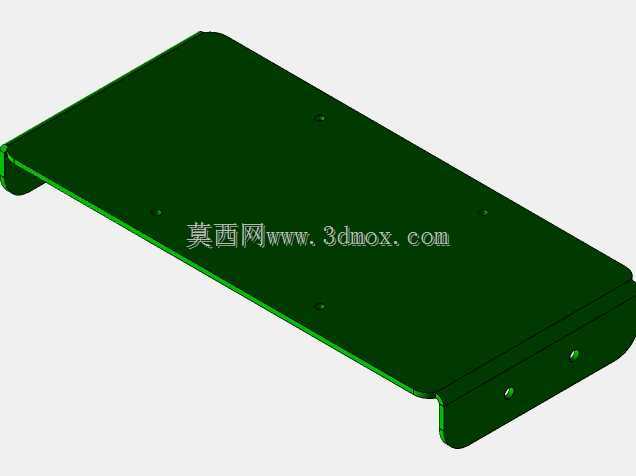

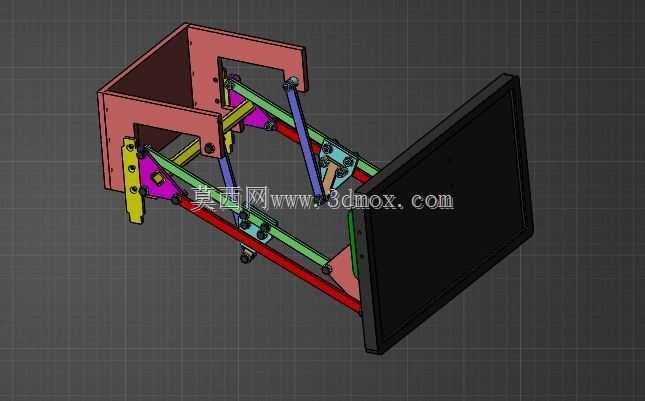

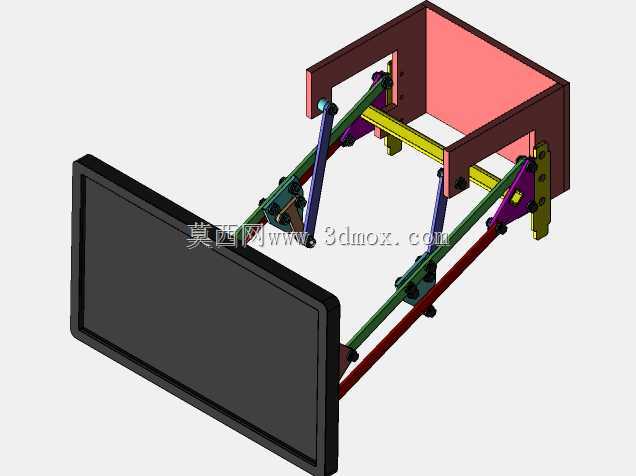

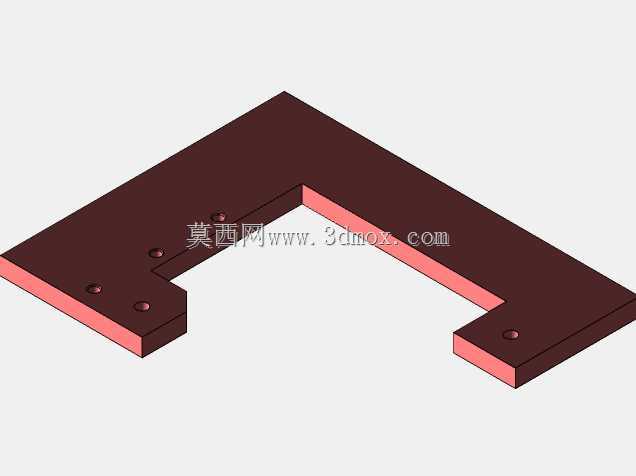

整套结构采用多连杆铰接的联动设计思路，通过不同长度杆件的铰接配合实现阻尼式的位姿调整，各铰接点预留了阻尼件安装位，调整到位后可依靠铰接阻尼保持固定姿态，无需额外锁止操作即可稳定承托屏幕重量。结构左侧为桌面夹持固定端，采用L型夹座设计，可夹持不同厚度的桌面边缘，夹座上预留了多组调节孔位，可适配10mm到60mm厚度的桌面安装，夹持端配套防滑压片，安装后不会对桌面产生压痕或滑脱问题。右侧为屏幕安装端，采用标准VESA孔位设计的安装板，可兼容主流显示器的安装孔距，无需额外定制转接件即可完成屏幕装配。

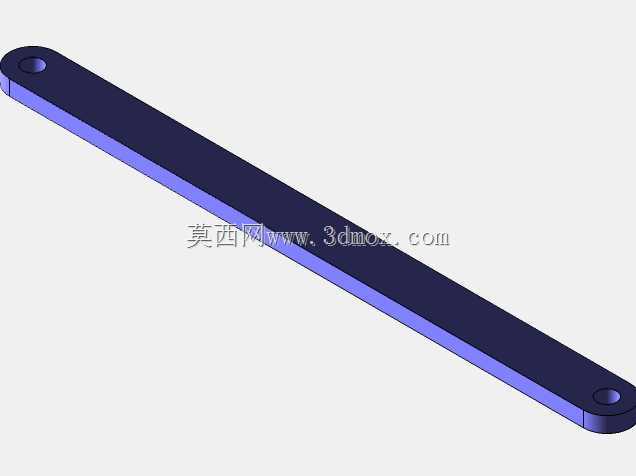

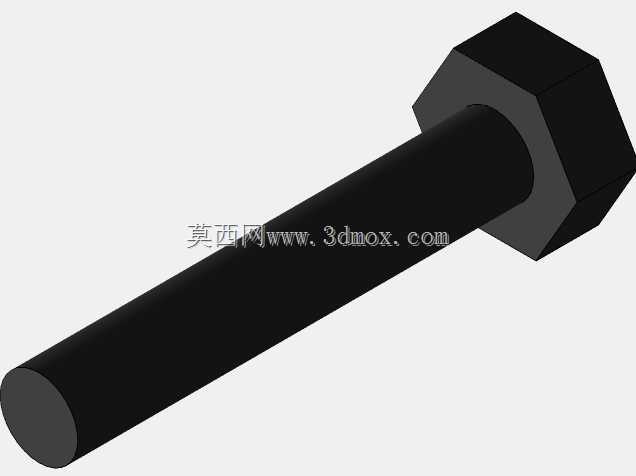

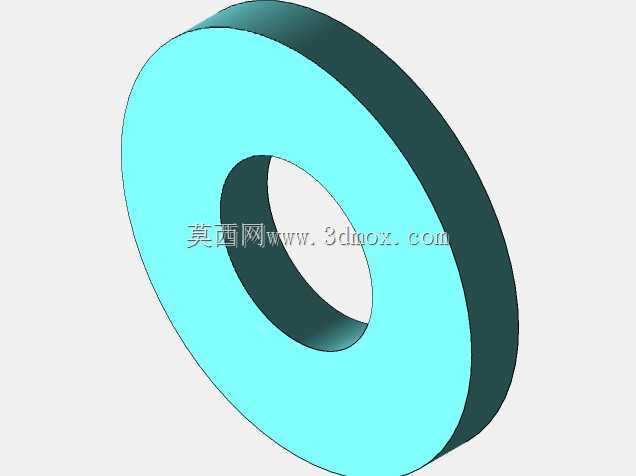

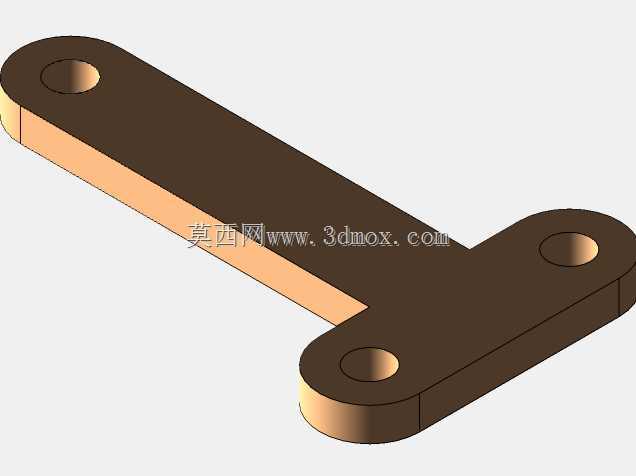

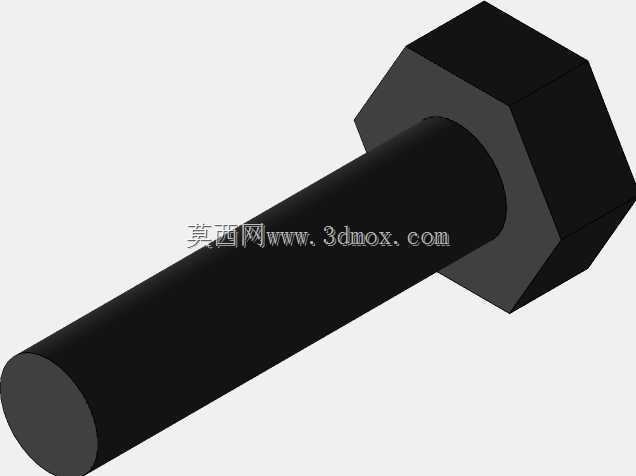

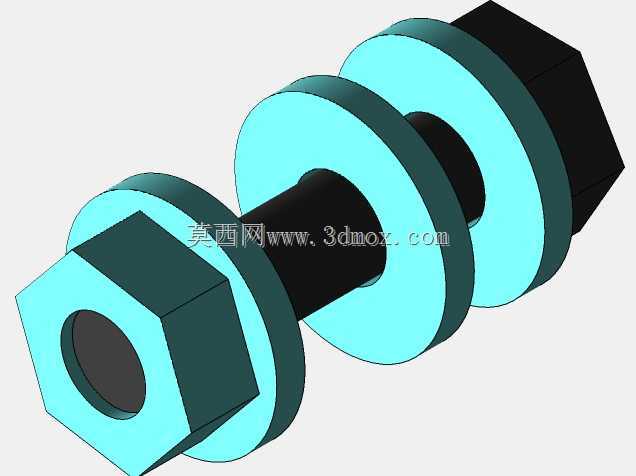

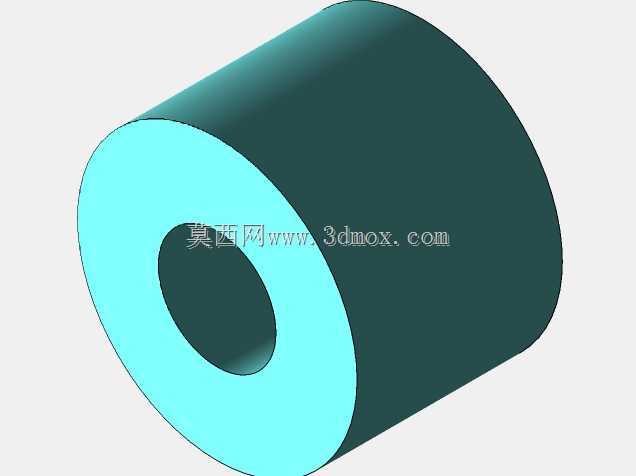

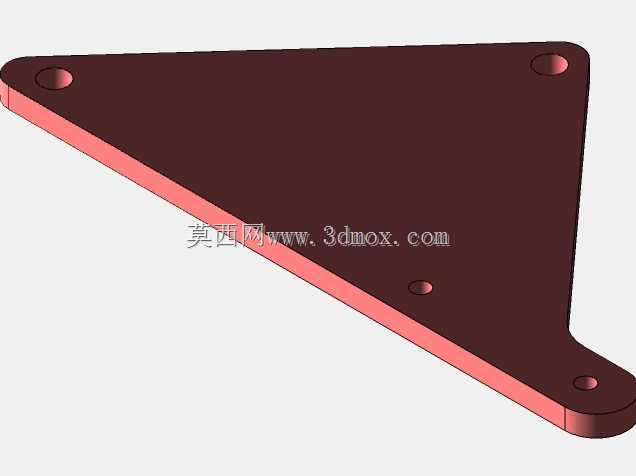

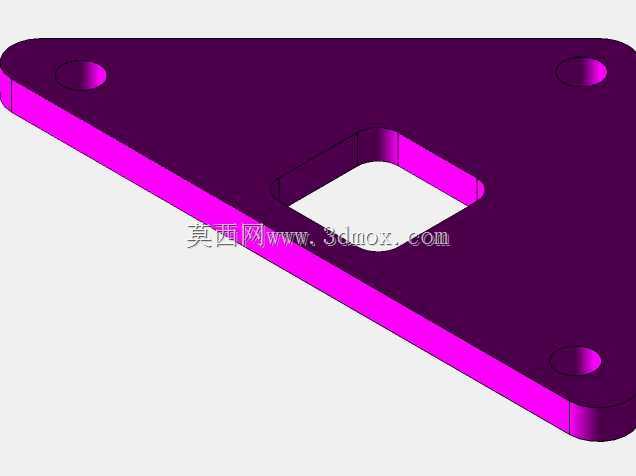

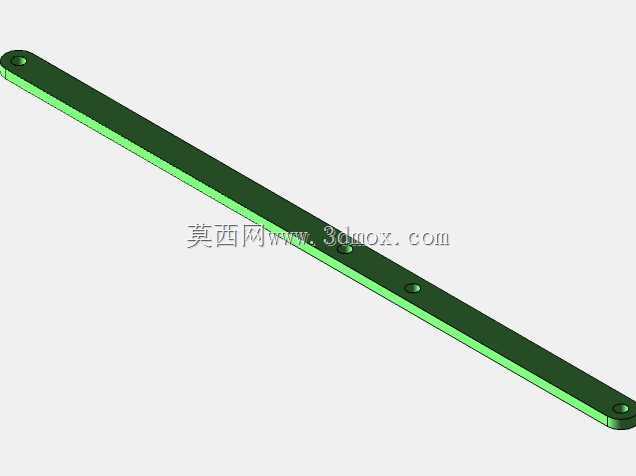

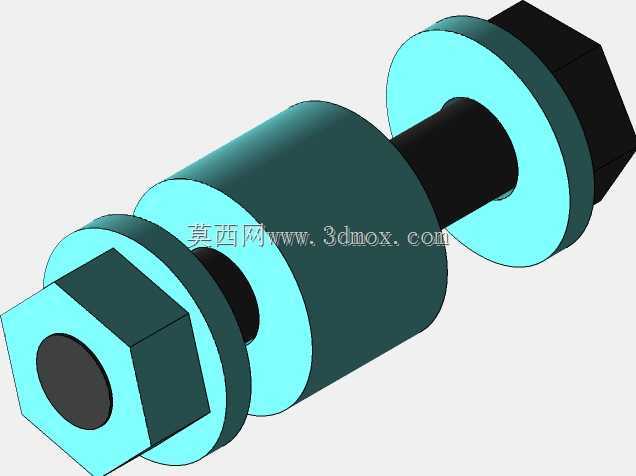

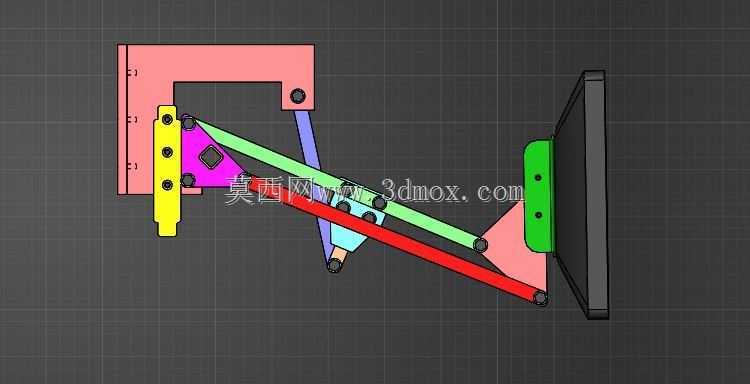

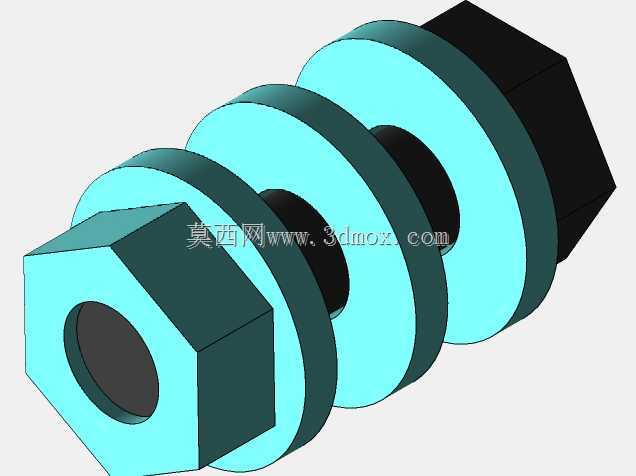

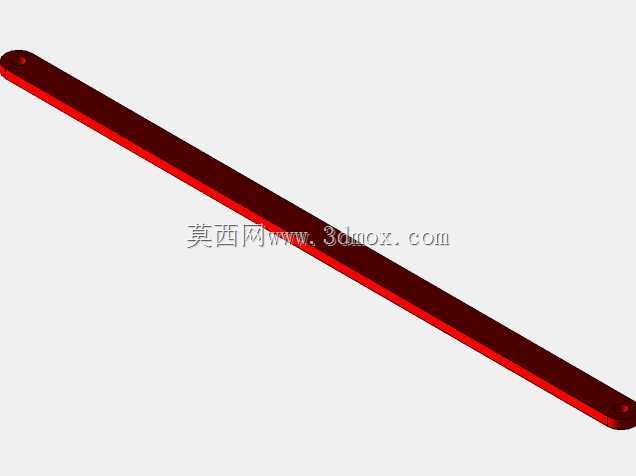

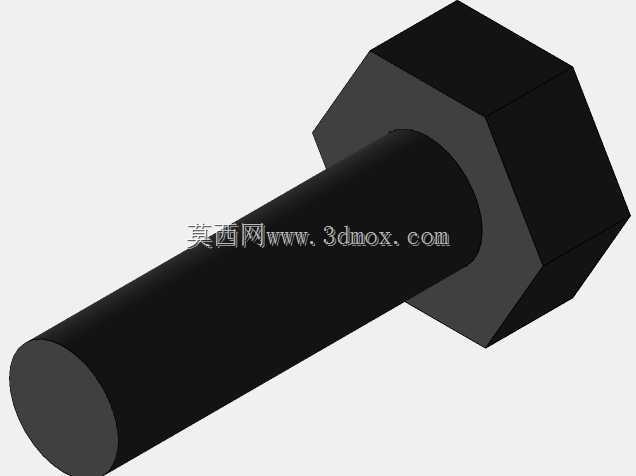

整套连杆组包含六组不同长度的受力杆件，各杆件之间通过铰接轴连接，运动过程中可实现屏幕的上下升降、前后拉伸、俯仰角度调整、左右偏转多维度的位姿变化，调整过程中各杆件联动无运动卡滞，运动轨迹经过前期运动仿真校核，不存在杆件干涉或死点位置，可在设计的调节行程内任意位置悬停。各杆件采用轻量化的结构设计，在保证结构强度的前提下控制整体重量，铰接位置预留了衬套安装空间，可加装耐磨衬套降低铰接磨损，提升整体结构的使用寿命。安装边界方面，整套结构完全收拢时的横向占用空间较小，不会过度占用桌面操作区域，最大拉伸行程可将屏幕延伸至桌面边缘外侧400mm位置，最低可将屏幕降至贴近桌面高度，最高可抬升至距离桌面350mm高度，俯仰角度调节范围覆盖负15度到正45度，可满足不同身高、不同使用姿势下的屏幕视角调整需求，结构整体承重可覆盖1kg到8kg的屏幕重量，适配绝大多数常规尺寸的桌面显示器使用。
