低负载双轨线性运动执行机构

　　这套轻载双轨线性运动执行机构，面向气动或机械负载较低的自动化工位设计，核心任务是携带传感器、视觉摄像头或条码读取器件完成直线往复位移。在3C电子装配线、小件包装检测台、实验台采样机构以及轻工分拣设备中，这类机构常被布置在机架上方或侧装立面，用来给检测元件提供稳定的扫描路径；相比丝杠或同步齿形带驱动的重载模组，它更强调结构简洁、安装灵活与低摩擦运行，适合行程不长、节拍中等且对成本敏感的场合。

　　从承载边界看，机构允许的最大径向力为100N，最大轴向力同样为100N，这意味着选型时不能把它当作推送或夹紧执行件使用，而应定位为检测元件的载体。径向载荷主要来自滑台自身重量、线缆拖拽以及安装件重心偏移，轴向载荷则多由缓冲碰撞、手动推拉或轻微接触式测量产生；结构工程师在布置外部器件时，应尽量让负载重心落在两根导向轴的对称中心附近，避免悬臂过长造成附加弯矩，否则会加速导向件磨损并降低运动平顺性。

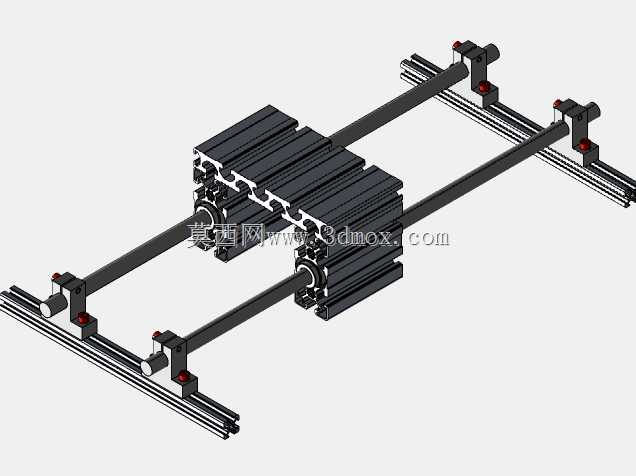

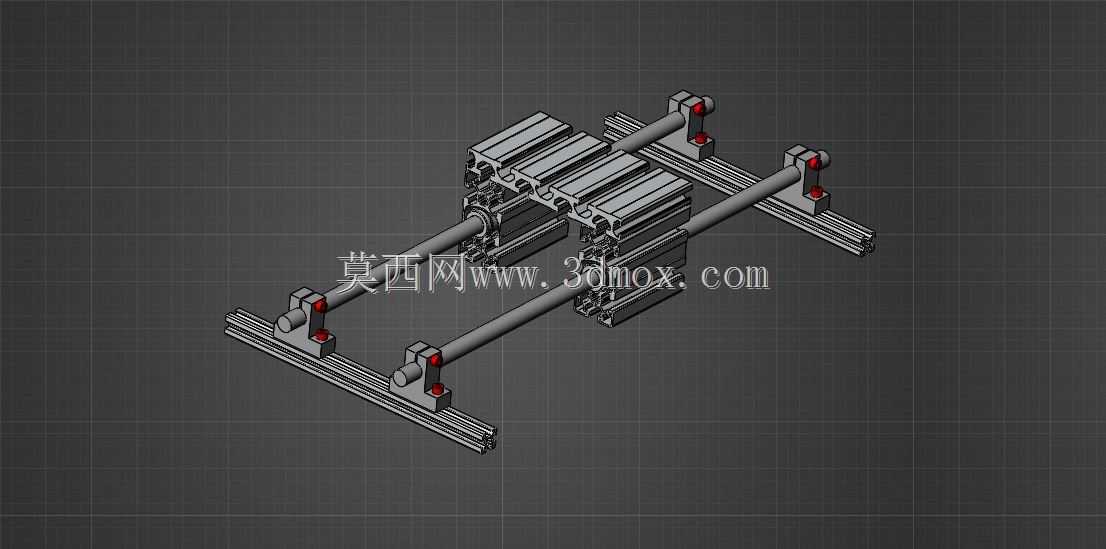

　　导向部分采用平行光轴配合直线轴承的方案，两根轴分别承担侧向约束与抗扭作用。双轴布置的优势在于抑制滑台绕行进方向的转动，当摄像头或传感器存在偏心安装时，这种抗扭能力比单轴导向更可靠。轴端通过立式支座固定在铝型材框架上，支座的夹紧孔把光轴锁紧，形成简支梁式支撑；在较长行程应用中，需要校核光轴的挠度，确保滑台运动到中间位置时不会因轴的下垂影响检测焦距或读码稳定性。若机架本身采用工业铝型材搭建，可直接利用型材槽道安装支座，后期调整轴距、行程和整体高度都较方便。

　　滑台部分以铝型材作为主体安装面，既保留了足够的螺孔布置空间，又控制了运动质量。型材表面可通过T型螺母安装传感器支架、光源、相机角度调节板或条码枪夹具，多个器件能够在同一滑台上按检测需求分层布置。与整块金属加工的滑座相比，铝型材方案在三维建模阶段便于快速调整截面长度和孔位，也利于在样机迭代时切割不同长度的主体，减少二次机加工量。滑台与导向轴之间的直线轴承应选用带润滑保持架的规格，以降低低速爬行风险；在洁净或低噪音要求较高的工位，可配合工程塑料轴承或自润滑衬套使用。

　　驱动接口没有限定为单一形式，这给整机方案留下了较大适配空间。若采用气缸驱动，可将缸体平行安装在双轴之间或侧挂于型材框架，活塞杆通过浮动接头与滑台连接，以抵消少量平行度误差；若需要多点停位或速度连续可调，则可改用小型同步带、细钢丝带或微型电动推杆。由于整体负载较低，驱动元件不必追求大推力，重点在于保证两端限位、缓冲以及线缆随动路径合理。机械限位建议布置在滑台运动方向的两端，并让限位接触面靠近导向轴高度，以减小冲击力矩；传感器触发片则应独立安装在滑台侧面，避免与主承载件共用同一紧固点。

　　安装边界方面，该机构的宽度由双轴中心距、轴支座外径以及滑台型材宽度共同决定，高度方向则叠加了光轴中心高、支座高度和滑台上表面安装空间。三维布局时应先确定检测点所需的运动轨迹，再反推轴的有效长度；有效行程之外还需预留端部支座、锁紧螺母、缓冲器和传感器触发片的位置，不能把光轴全长直接当作工作行程。侧装时要检查螺钉是否与型材槽、轴承座或传感器支架发生干涉；倒装时则需复核滑台和负载在重力作用下的预紧变化，防止运行间隙被放大。

　　从建模与出图角度，这套机构适合按“型材框架—轴支座—光轴—滑台组件—驱动与限位”的层级拆分。光轴、支座、直线轴承和铝型材可优先调用标准件或参数化草图，减少重复建模；滑台上的安装孔则应按实际器件型号预留，并在装配体中检查相机镜头、条码扫描窗口与被测物之间的距离。工程图中需要标注双轴平行度、轴端固定面的平面度以及滑台安装面与运动方向的平行度，这些公差直接影响检测稳定性。对于需要采购件替换的维护场景，还应在明细中区分加工件、标准型材和外购导向元件，方便现场装配与后期备件管理。

　　实际使用中，线缆和气路的布置同样不可忽视。传感器、相机和光源通常需要多根电缆随滑台往复运动，若直接悬空拖拽，会产生不确定的附加阻力并加速接头松动。较稳妥的做法是在机构侧面预留拖链安装面，或在短行程条件下使用高柔性螺旋电缆；拖链弯曲半径应避开导向轴支座和端部限位，确保运动全程没有拉扯。若机构处于粉尘较多的包装或分拣环境，还可在光轴外侧增加简易防护罩，减少颗粒物进入轴承滚动体；在检测液体或飞溅物的工位，则应把电气接插件布置在滑台上方或侧面，避免污染物沿线缆流向接口。

　　总体来看，这套线性运动机构并不追求高刚性和大推力，而是通过双轴导向、铝型材滑台和模块化安装面，为低负载检测器件提供一条可重复、可扩展的直线运动路径。设计时只要把载荷控制在径向和轴向允许范围内，处理好重心、行程余量、限位缓冲和线缆随动，它就能在传感器扫描、视觉定位、条码读取和轻量采样等场景中稳定工作。
