小型皮带输送线三维结构设计

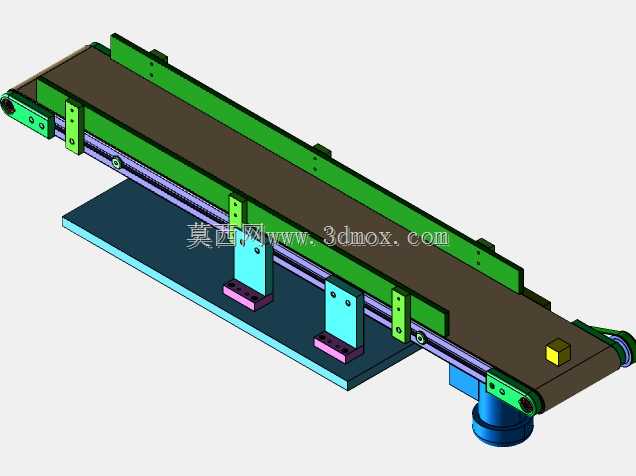

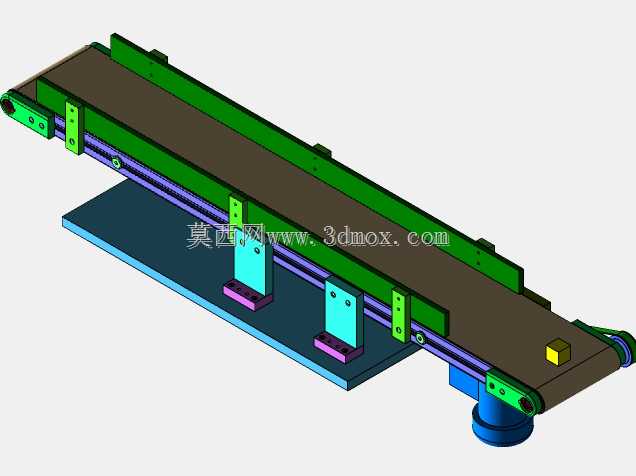

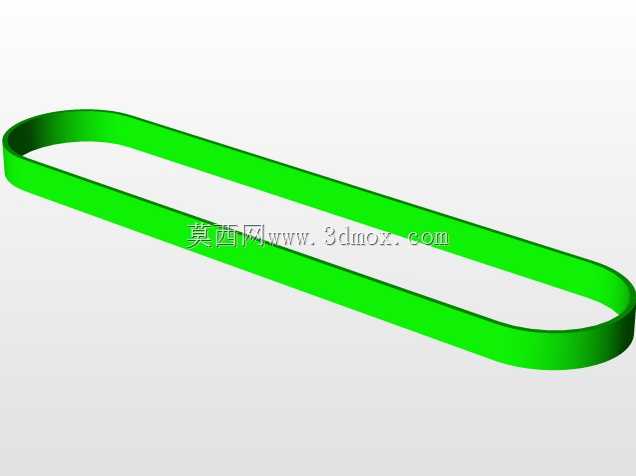

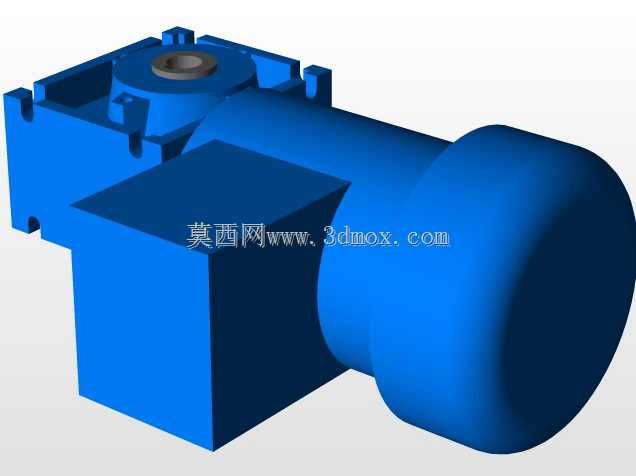

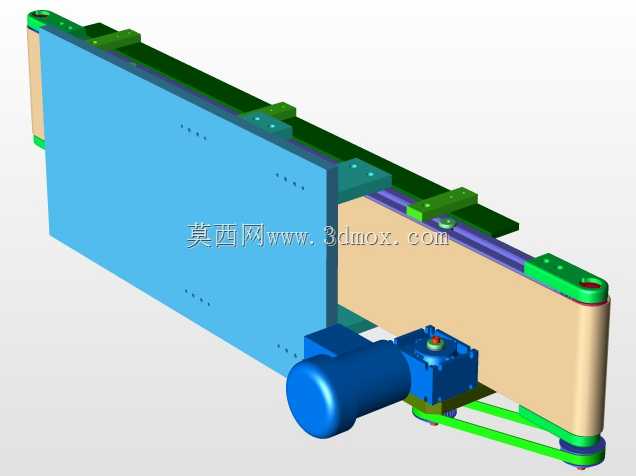

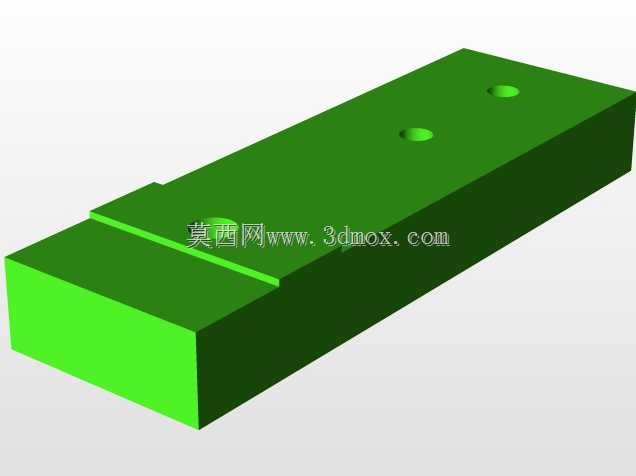

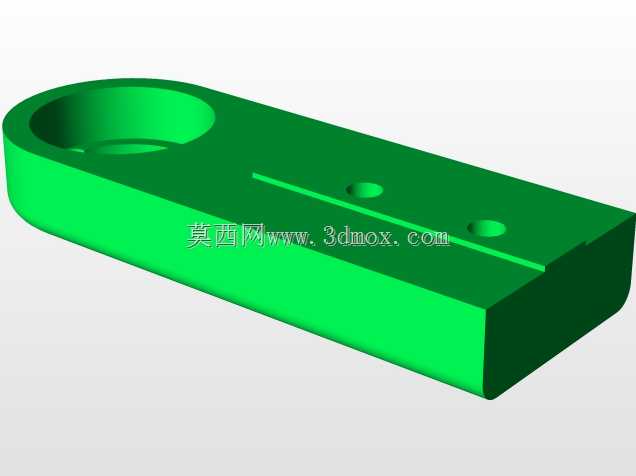

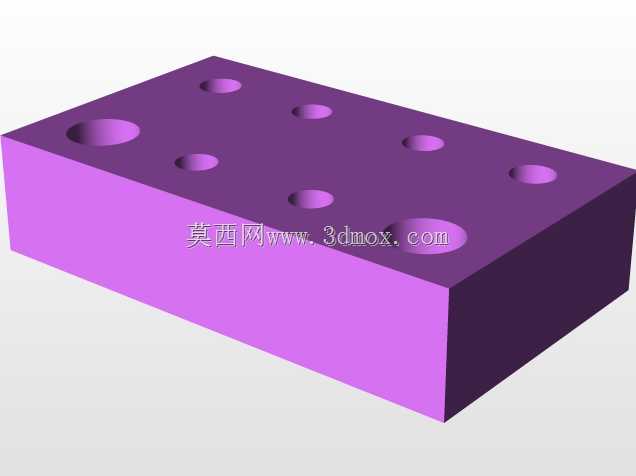

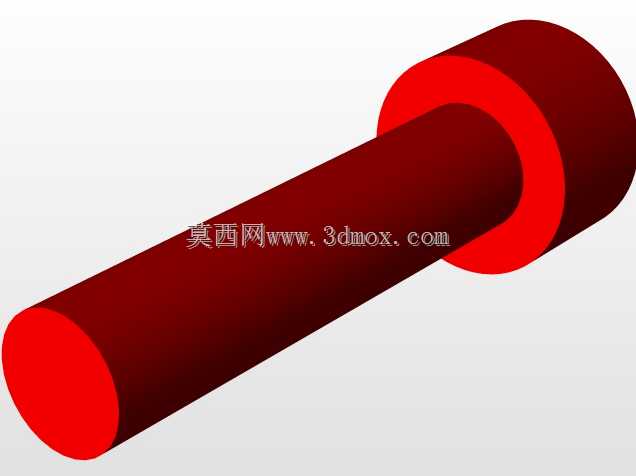

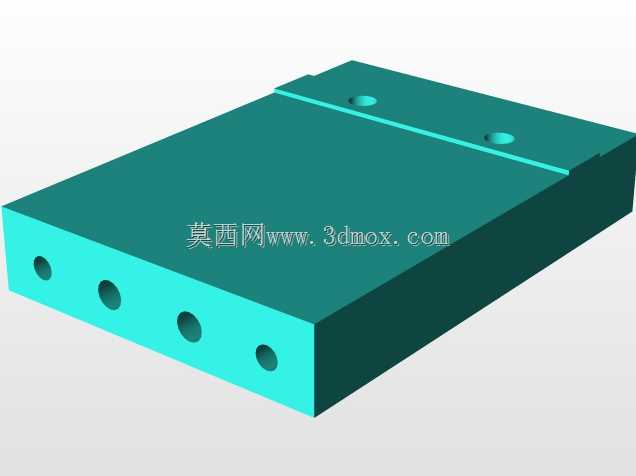

　　该模型呈现的是一台紧凑型平皮带输送机，整体采用长条形布置，主体由皮带承载段、两侧导向挡边、端部辊筒、底部支撑立柱和安装底板构成。设备的核心用途是在自动化生产线、装配工位或检测工位之间完成小件物料的水平转运，例如电子零件、塑料壳体、小五金件以及包装半成品的连续输送。从结构上看，输送面为平直皮带，两侧设置绿色挡边，可限制物料在运行过程中的横向偏移，避免工件从皮带边缘滑落；端部辊筒用于张紧和驱动皮带，其中一端预留动力接入位置，可根据实际节拍配套电机与减速装置。底部支撑采用多组立式支腿，支腿与下方底板通过紧固件连接，既保证机架刚性，也便于在整机集成时调整水平和固定位置。靠近出料端还设有一个小型黄色块状件，可用于模拟工件到位、挡停或检测触发位置，方便设计人员在方案阶段校核传感器安装位与工件姿态。

　　在实际工程应用中，这类小型输送线常嵌入自动化设备内部，而不是作为独立长距离输送系统使用。它适合空间受限、载荷较轻、节拍稳定的工位之间衔接，例如分拣机进料段、视觉检测平台、装配工作站上下料通道以及包装线过渡段。由于皮带表面连续平整，工件输送过程中冲击小、运行噪声低，对易刮擦工件也较为友好。若用于有洁净要求的电子或医药包装场景，可在该结构基础上更换防静电皮带或易清洁带面；若用于机加工辅助上下料，则可加强支腿和侧板厚度，以适应切削液环境或较重工件。

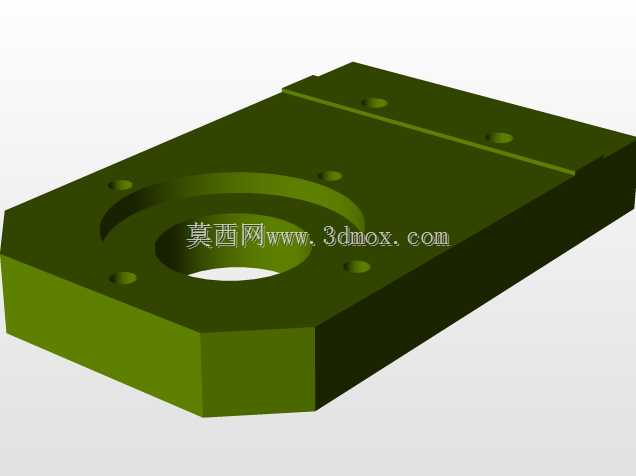

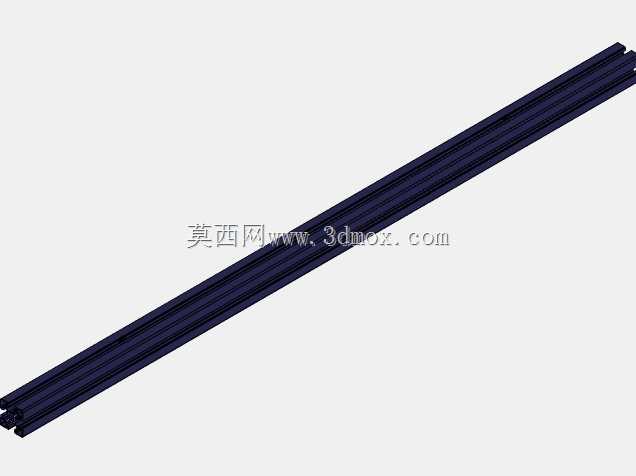

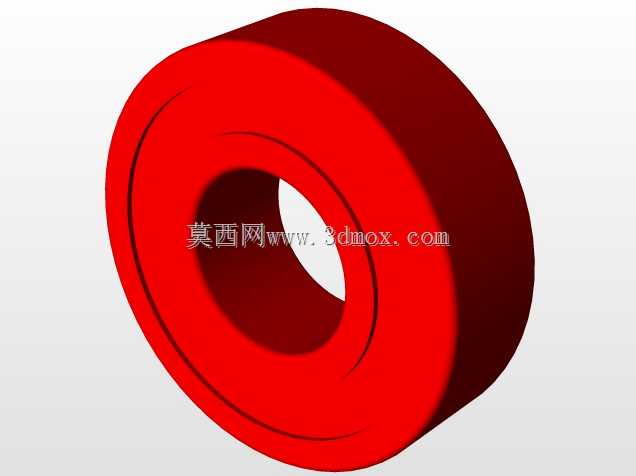

　　设计思路上，模型把输送功能、导向功能和安装功能拆分为几个明确模块。皮带与辊筒构成输送执行部分，两侧挡边承担物料约束，支腿和底板承担高度支撑与设备固定。这样的模块化表达有利于在三维布局中快速复用：当工位间距变化时，可通过延长侧板、中间框架和皮带长度来改型；当输送高度变化时，可替换支腿高度或增加调节脚结构；当需要与其他设备对接时，端部底板和支腿安装孔可作为接口基准。端部辊筒区域保留了较为清晰的装配空间，便于后续加入驱动电机、张紧螺栓、轴承座和防护罩，而不会与支撑立柱发生干涉。

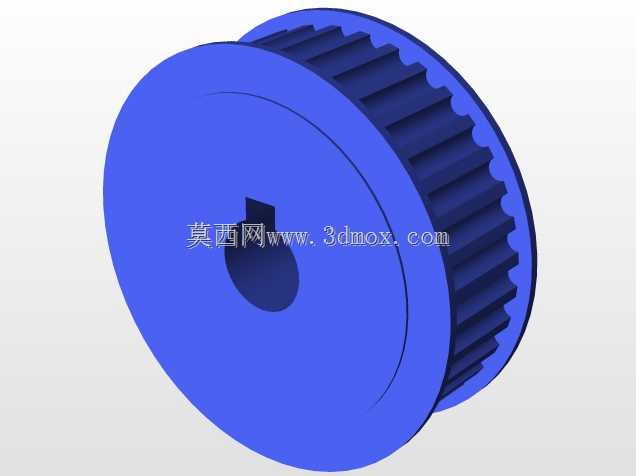

　　从安装边界看，设备长度方向为主要占用尺寸，宽度方向由皮带有效宽度加两侧挡边及安装结构决定，高度方向则包含底板、支腿、侧板和皮带面。布局时应重点控制三个尺寸：一是输送面高度，它决定与前后设备工作台面的衔接关系；二是端部驱动侧的外伸空间，用于布置电机、链轮或同步带轮；三是底部支腿的固定孔位，它影响机架在机架平台或铝型材台架上的安装。若设备需要嵌入已有护罩内部，还应在皮带上方预留工件高度空间，并在两侧预留传感器、反光板或挡停机构的安装位置。

　　结构校核方面，这类轻型输送机的关键不在重载强度，而在皮带运行稳定性和机架挠度。支腿数量应随输送长度增加而适当加密，避免长跨距下皮带面中部下沉；侧板与支腿连接面需要足够的接触面积，以承受皮带张紧产生的拉力；端部辊筒应具备微量张紧调节能力，以便补偿皮带伸长和装配误差。若输送速度较高，还需在模型中进一步考虑辊筒同轴度、皮带接头方式以及驱动端的防偏结构。对于需要频繁启停的工位，驱动侧应预留安装制动器或伺服驱动的空间，使工件停位更准确。

　　该三维模型对方案沟通和详细设计都有直接价值。在方案阶段，它可以直接放入产线布局中，验证物流方向、操作高度和设备干涉；在详细设计阶段，可据此继续细化辊筒直径、轴承选型、电机功率、皮带宽度、张紧行程和护罩形式。整体结构简洁，没有多余装饰，符合输送类设备以功能实现为核心的建模表达方式。
