带肩螺钉连接的自制万向传动机构

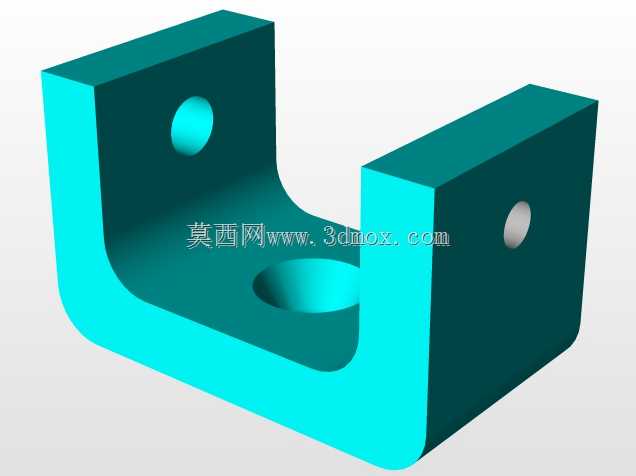

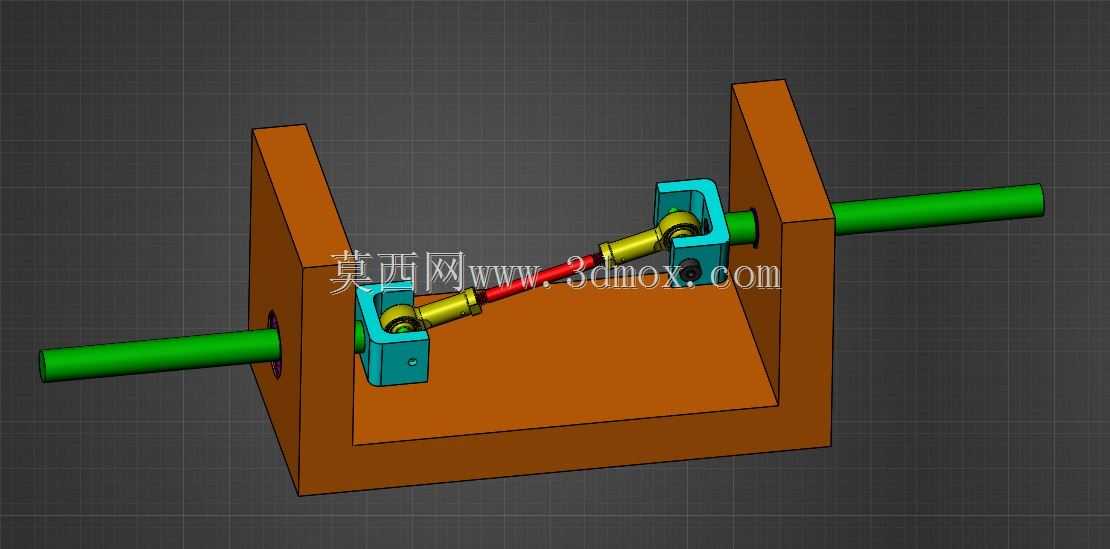

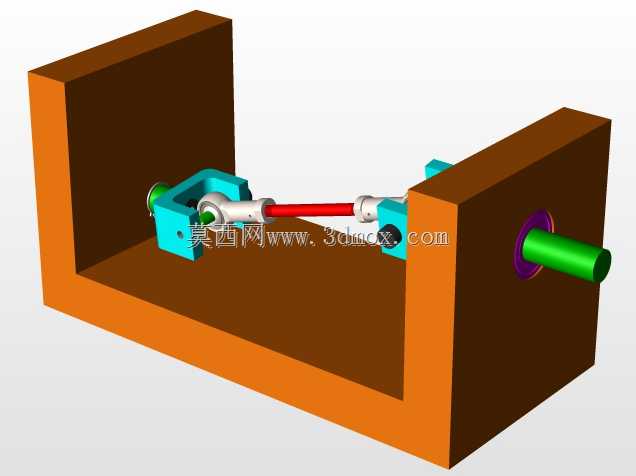

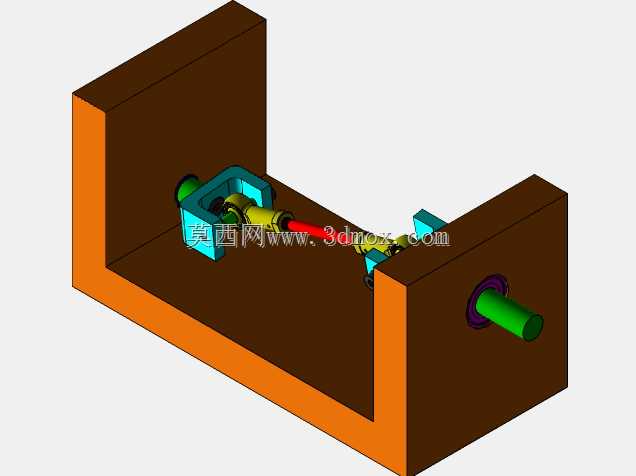

　　该万向传动结构采用分体式叉形接头配合十字铰接块的布局，两侧轴杆分别穿入U型支座的同轴孔位，中间通过两组铰接副实现变角度扭矩传递，所有转动副均采用带肩螺钉作为铰接销轴，省去了定制卡簧与销轴的加工工序，非常适合小批量设备改造、教学演示样机以及非标的低速传动场景使用。

　　从实际工况适配来看，这类简易万向节常出现在轻工输送线的偏置辊筒联动、小型工装夹具的手动调节轴、实验台架的动力输入端，用来补偿两根转轴之间的同轴度误差，抵消安装面加工偏差带来的别劲问题。和标准冲压焊接万向节不同，该结构全部零件均可通过常规铣削、钻孔工序完成，铰接块与叉耳的配合间隙可根据实际需求选配螺钉公差，既可以做成无旷量的精密微调结构，也可以预留间隙适配多粉尘、多碎屑的恶劣工况，避免杂质卡滞转动副。

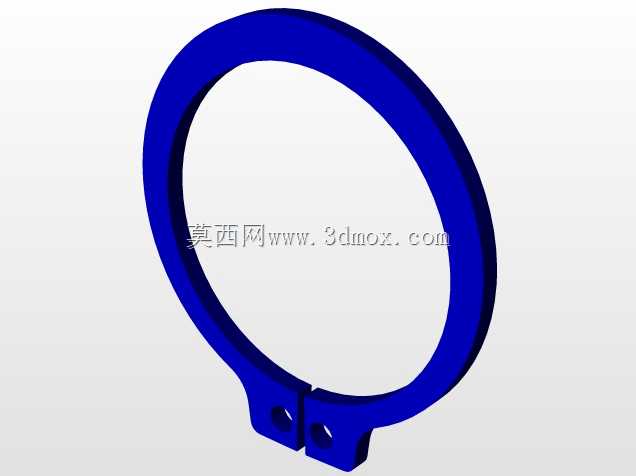

　　设计层面优先保证了铰接点的受力对称性：两侧叉形接头的耳片间距完全一致，十字铰接块的四个轴颈同轴度、垂直度在建模时直接做同步约束，避免出现单侧受力偏载。带肩螺钉的轴肩直接贴合叉耳外侧端面，既起到轴向限位作用，也能在拧紧时控制铰接松紧度，不需要额外加装轴端挡圈，装配时仅需两把内六角扳手即可完成全部组装，后期维护拆解也十分便捷。轴杆与叉形接头采用一体式建模布局，也可根据实际安装需求拆分设计，通过销钉或者平锁固胶连接，适配不同长度的传动间距。

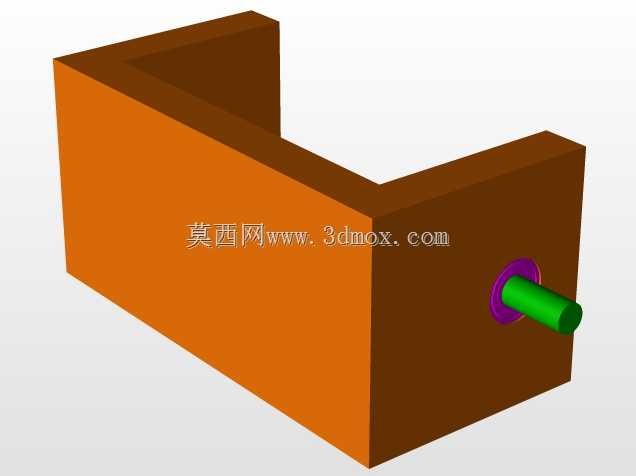

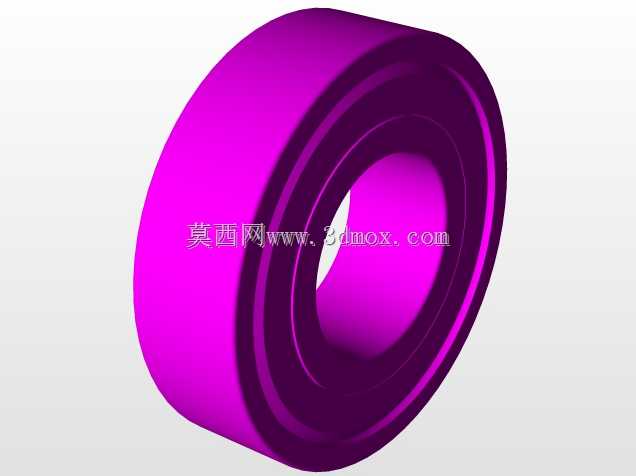

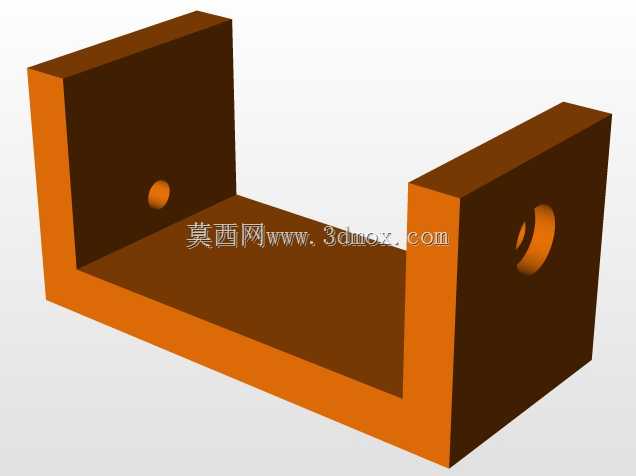

　　安装边界方面，U型安装支座的两侧立板预留了同轴穿轴孔，孔位间距、立板高度直接决定了万向节允许的最大摆角，建模时已校验两轴在极限摆角下不会与支座内壁、铰接块发生运动干涉。两侧伸出的光轴可直接配套带座轴承支撑，也可直接穿过机架板孔做简易滑动支撑，轴端可加工扁位、键槽或者螺纹孔，用来安装手轮、同步带轮或者联轴器。整体结构轴向尺寸紧凑，径向摆动范围可通过修改叉耳开口宽度、铰接块厚度进行调整，不需要改动外部安装支座的孔位，衍生改型的设计成本极低。

　　细节建模上，所有棱边均做了适配装配的倒角处理，带肩螺钉的头部预留了标准内六角驱动特征，铰接块与叉耳的贴合面预留了合理的面间隙，避免加工误差导致装配时出现锁死情况。轴杆与支座孔的配合选取间隙配合公差，保证轴转动顺畅的同时控制径向窜动，整个传动链没有易损的弹性元件，仅需在铰接点定期涂抹润滑脂即可长期运行，非常用于对成本敏感、维护条件有限的现场设备改造场景。
