双工位旋转式物料给料输送装置

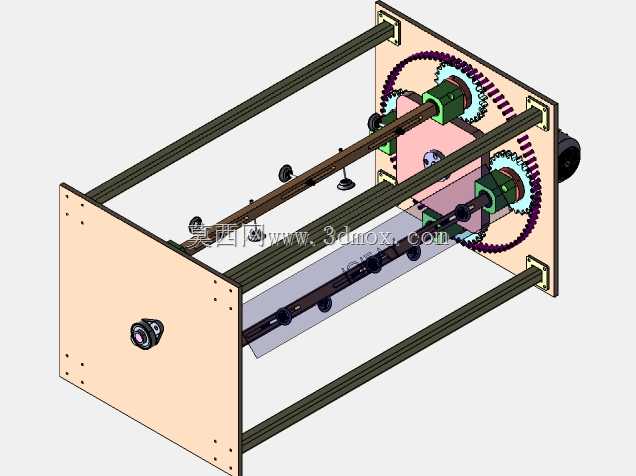

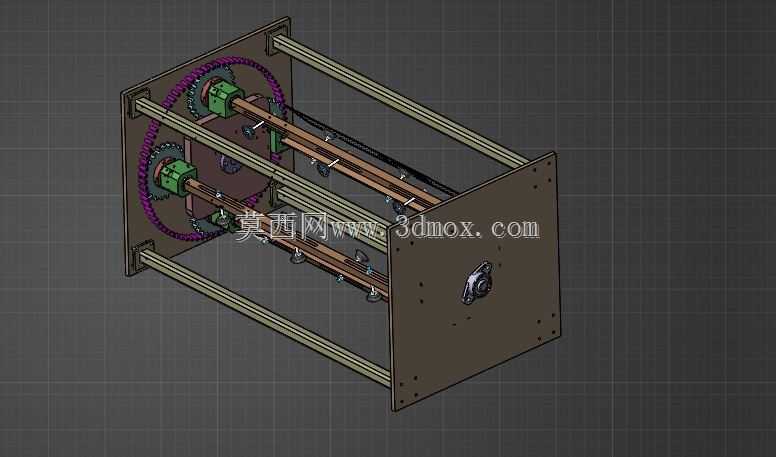

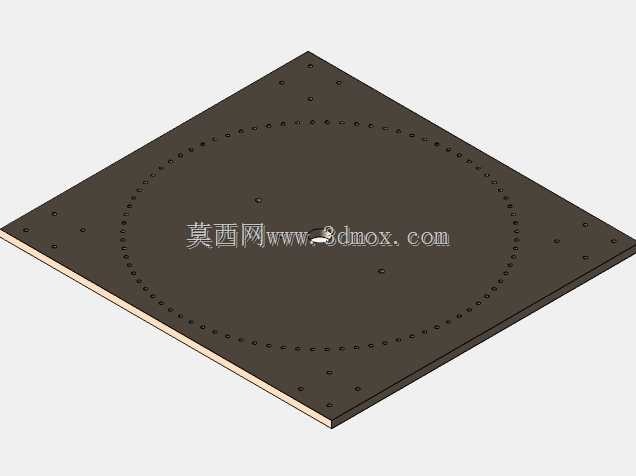

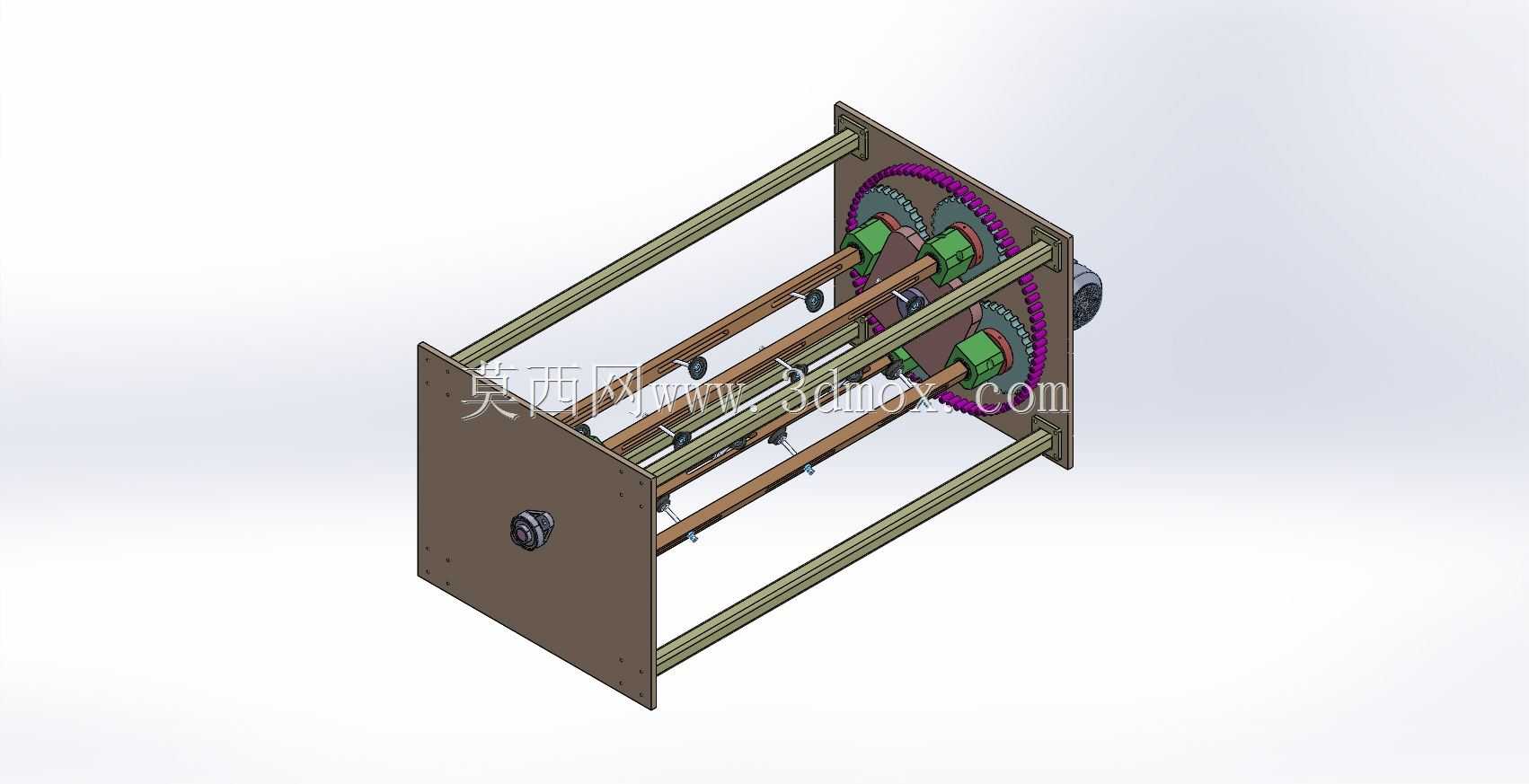

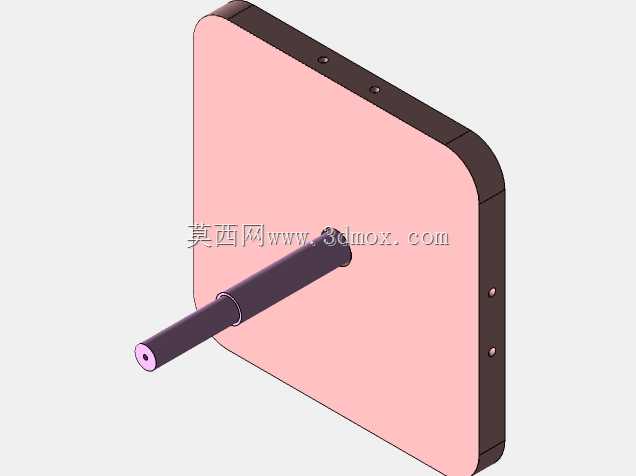

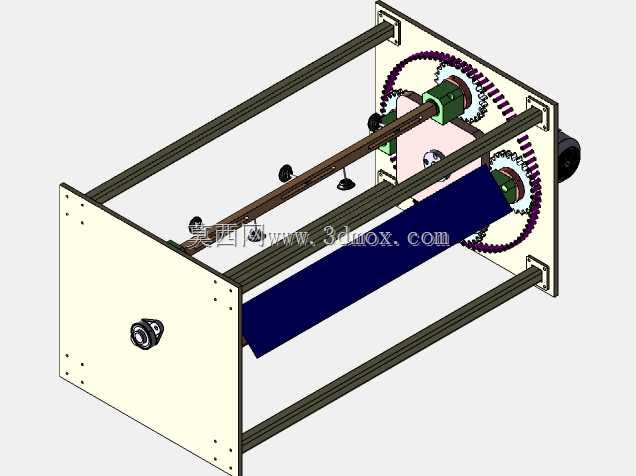

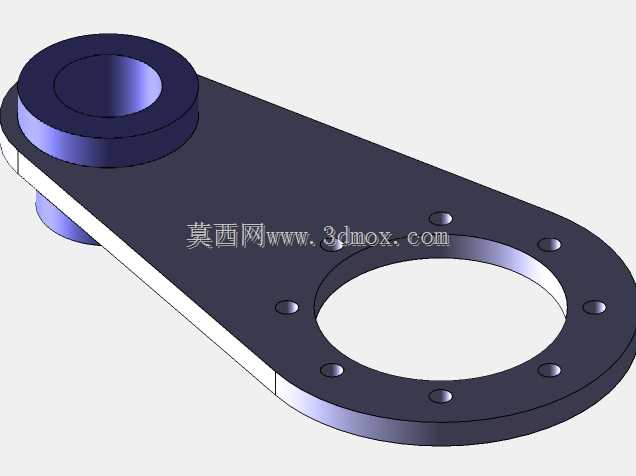

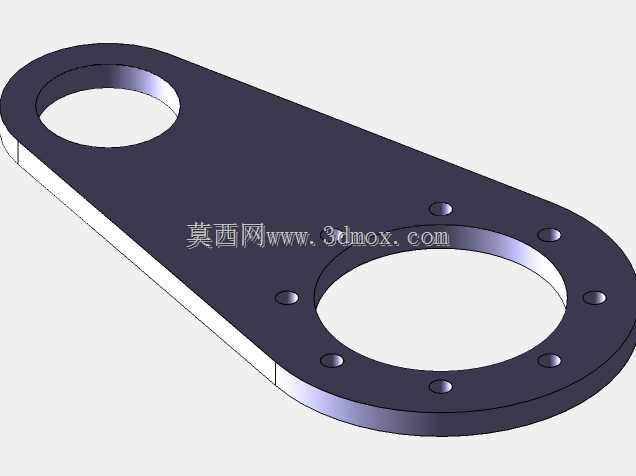

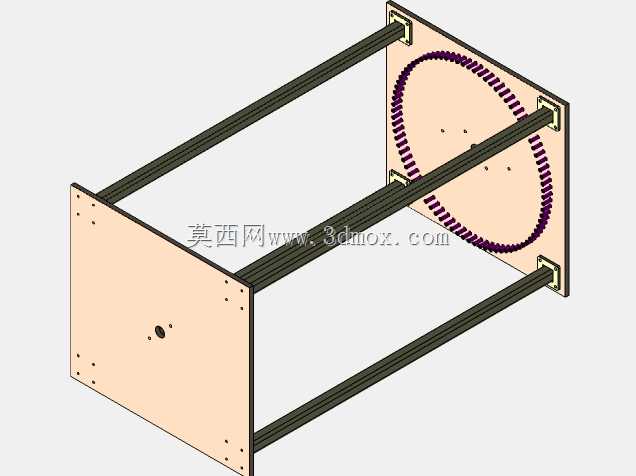

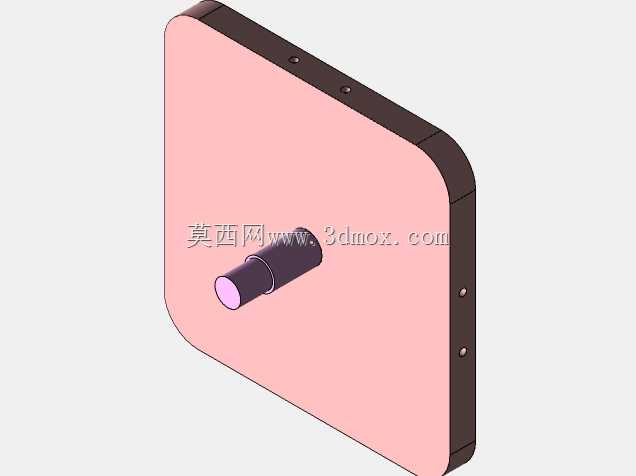

　　这套旋转给料装置的结构设计，核心围绕连续化产线的定点上料需求展开，在轻工、电子元器件分拣、小规格五金件排布、食品包装前置供料等场景中，这类机构能够替代人工完成工件的间歇式转位与同步输送，避免人工上料出现的节拍不一致、工件定位偏差等问题。从整体布局来看，装置采用双侧板支撑的框架式结构，两根平行的横向杆件作为主体承载梁，两端通过立式安装板固定所有传动与执行部件，这种开放式的框架布局既能够降低整体自重，也方便运维人员直接观察内部传动副的运行状态，在产线集成时可以直接通过两端立板的安装孔位固定在设备主机的进料工位，不需要额外搭建复杂的支撑底座。

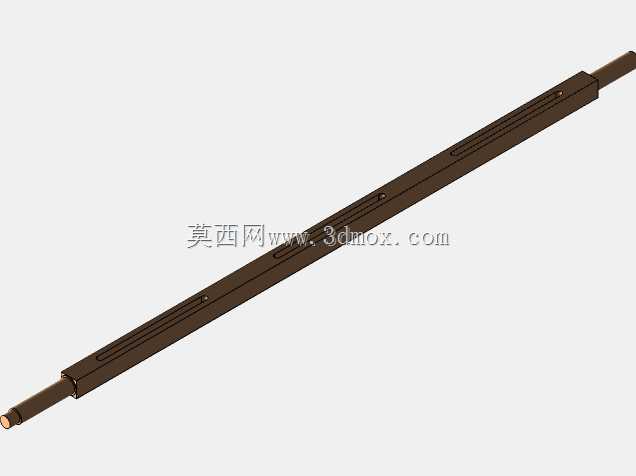

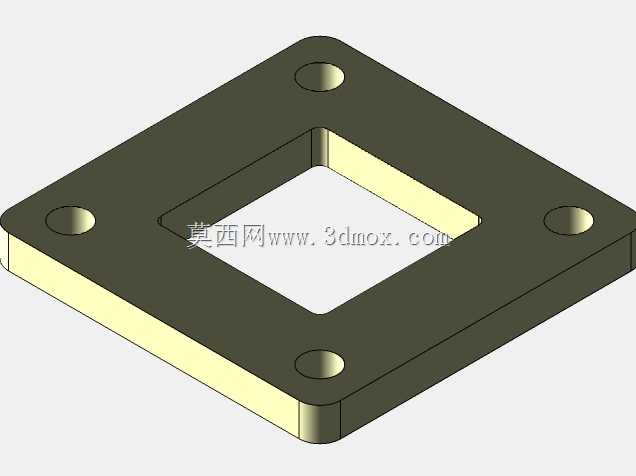

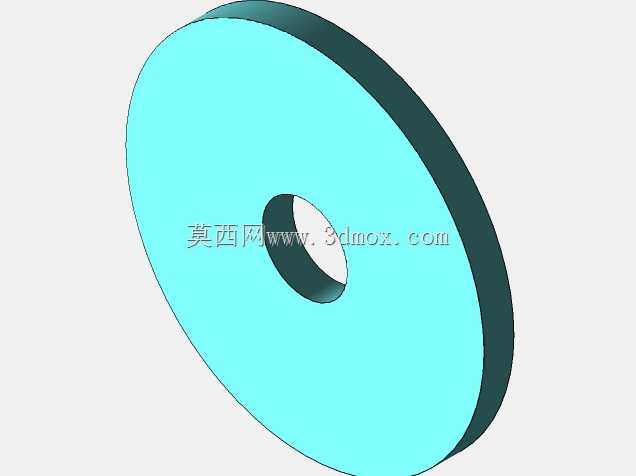

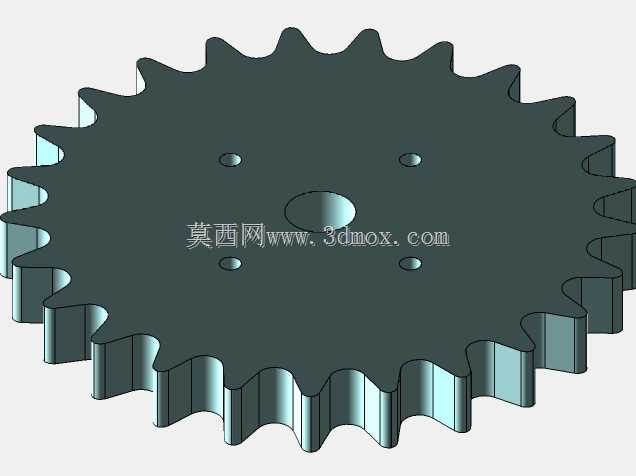

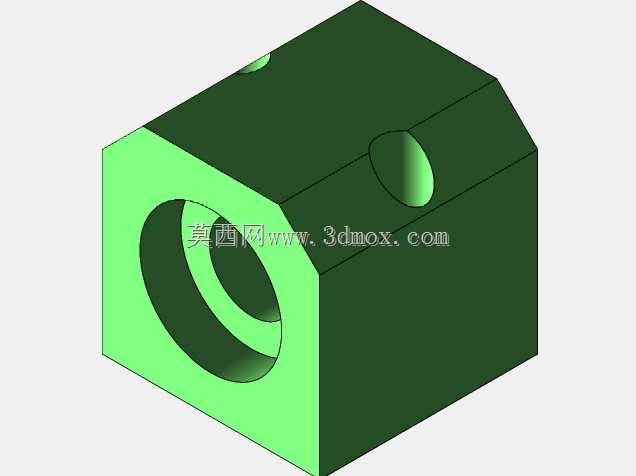

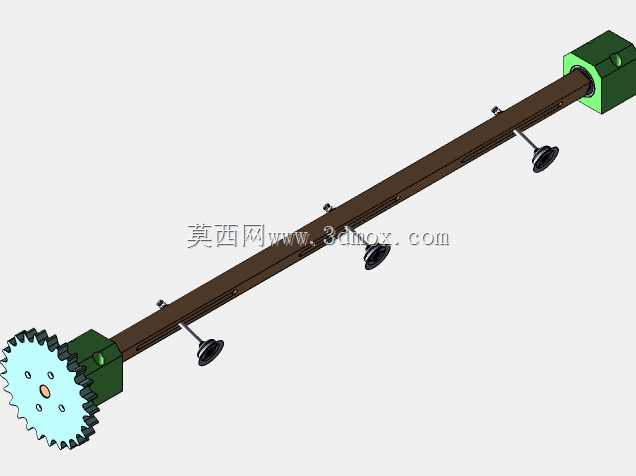

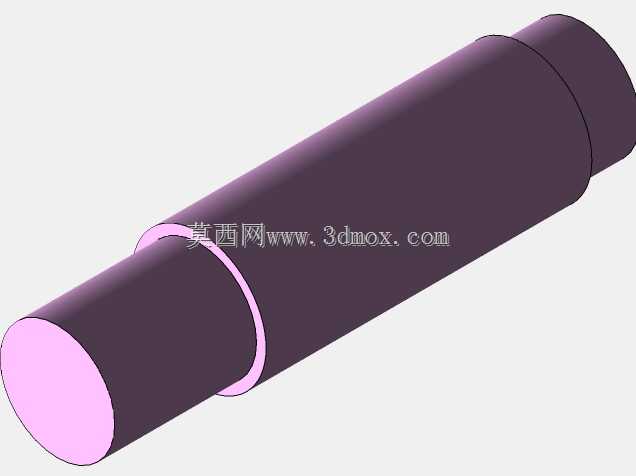

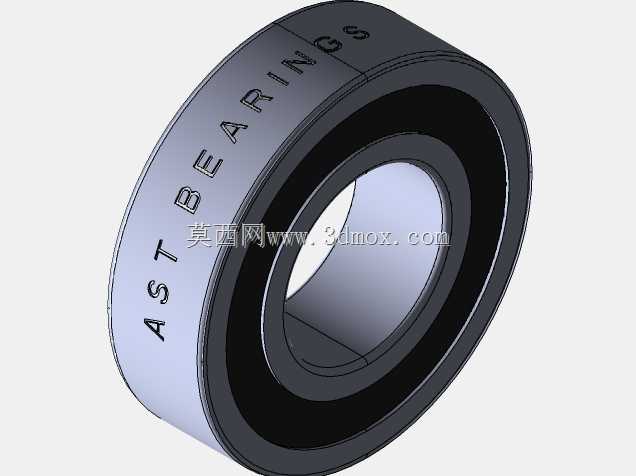

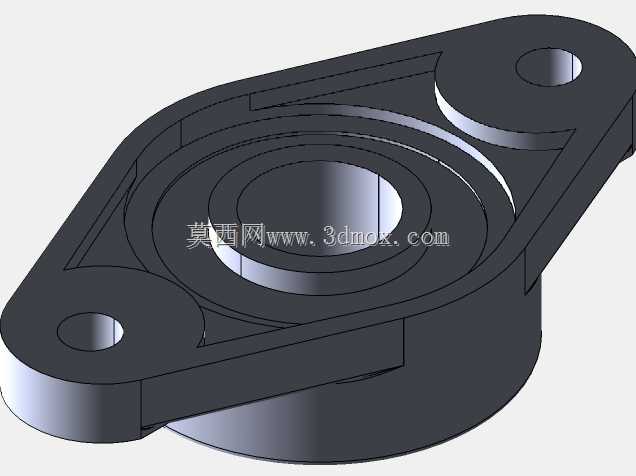

　　传动部分采用齿轮啮合的同步驱动方案，两根平行的输送轴端部分别安装传动齿轮，通过侧部的联动齿圈实现双轴的同步转动，保证两根轴上的拨料杆件转角完全一致，不会出现单侧卡滞或者工件偏移的情况。轴系的支撑位置选用带座轴承固定在立板上，轴承座与立板之间预留了调整垫片的安装空间，装配时可以通过增减垫片调整齿轮的啮合侧隙，既避免侧隙过小导致传动卡滞，也能防止侧隙过大造成转位精度超差。和传统的单轴拨料机构相比，双轴同步的结构能够在工件输送过程中从两侧同时限位，针对长条形、易滚动的工件有更好的适配性，不会在转位过程中出现工件滚落、姿态偏转的问题。

　　装置的执行端设计了多组可调式拨料杆，拨料杆通过抱箍结构固定在输送轴上，不同工位的拨料杆可以根据工件的实际尺寸调整安装间距与伸出长度，不需要重新加工轴类零件就能够适配多种规格的工件。在实际选型应用时，首先需要确认装置的安装边界：两端立板的外侧间距决定了设备所需的安装宽度，横向梁的长度对应输送行程，立板底部的安装孔位需要和主机架的预装孔对齐，固定时选用内六角螺栓配合防松垫圈，避免设备长期运行出现螺栓松动。如果是用于洁净度要求较高的食品、医药包装场景，可以将接触工件的拨料杆更换为尼龙或者POM材质，既避免刮伤工件表面，也能够降低运行过程中的碰撞噪音。

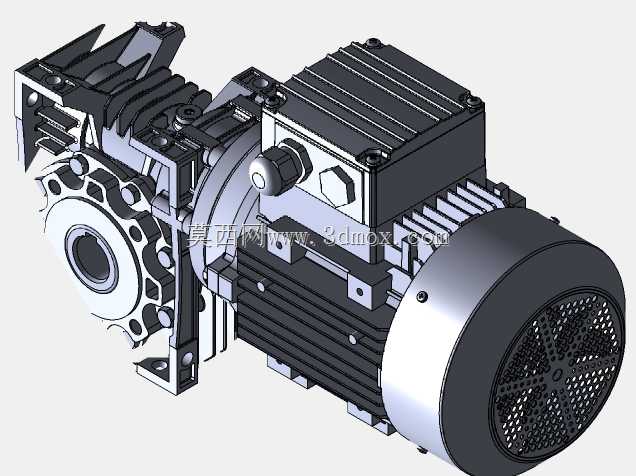

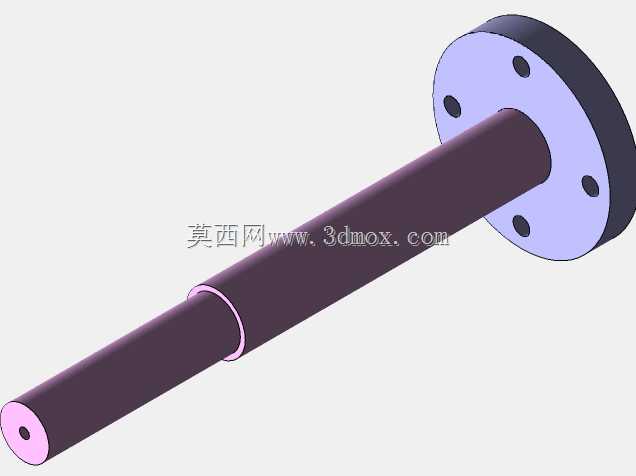

　　设计思路上没有采用封闭的箱体结构，主要是考虑到给料工位经常需要清理残留的物料碎屑，开放式的框架没有清洁死角，日常维护时只需要擦拭杆件和齿轮表面即可，不需要拆解护罩。驱动端的安装位设置在单侧立板的外侧，可以根据现场的安装空间选择连接减速电机或者同步带轮，动力输入轴的中心高和标准减速电机的输出轴尺寸匹配，不需要额外设计定制的连接法兰。如果产线需要更高的转位精度，也可以将动力源更换为伺服电机，配合原点光电开关实现转角的闭环控制，满足高精度分拣工位的定位要求。

　　从工况适配的角度来看，这套机构更适合输送重量较轻、外形规则的中小型工件，重载工况下则需要加大轴径与齿轮模数，同时校核横向梁的挠度，避免满载运行时梁体出现形变影响传动精度。安装时需要保证两根主轴的同轴度误差控制在允许范围内，齿轮啮合面涂抹适配的润滑脂，空载试运行时检查拨料杆转动过程中是否存在干涉点，确认所有转动部件无异常异响、无卡滞后再进行负载调试。拨料杆的排布角度可以根据上料节拍调整，相邻两组杆件的夹角决定了单次转位输送的工件数量，在设计阶段可以通过三维装配模拟不同角度下的工件运动轨迹，提前预判工件和杆件之间的干涉风险，减少现场调试的修改工作量。
