双工位旋转式物料给料输送装置

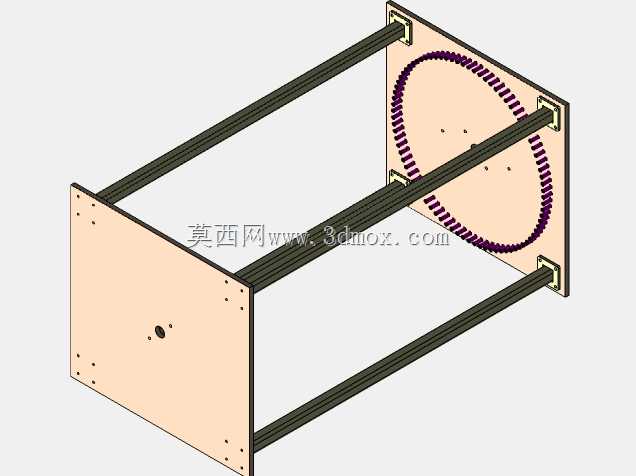

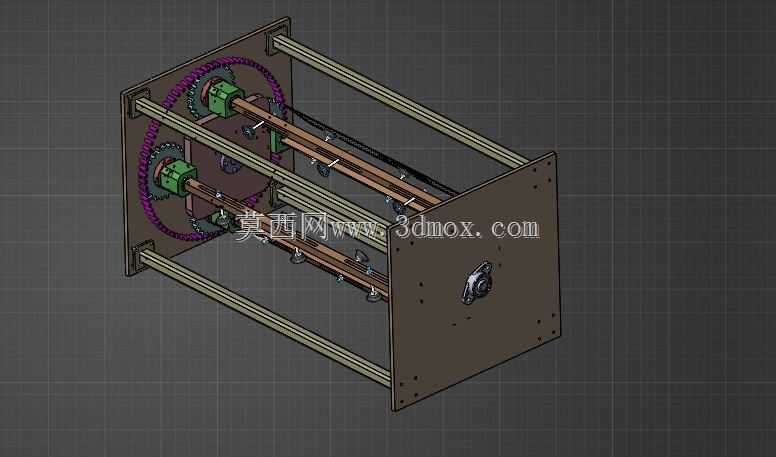

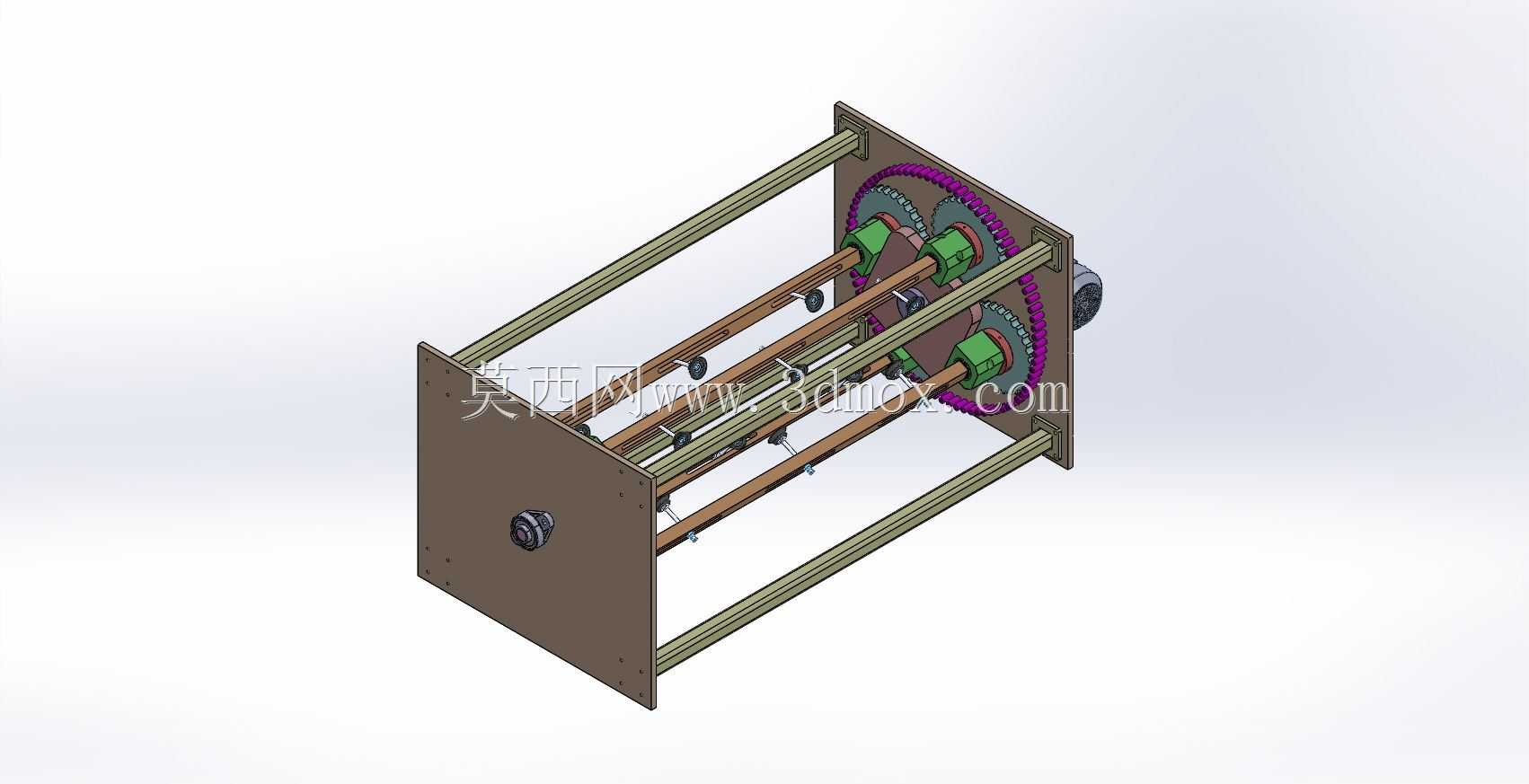

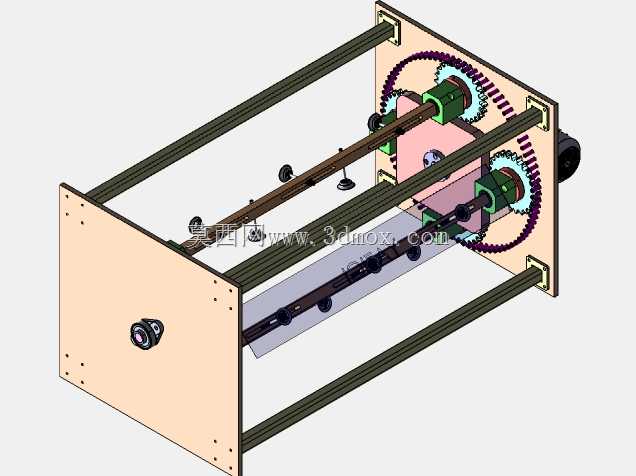

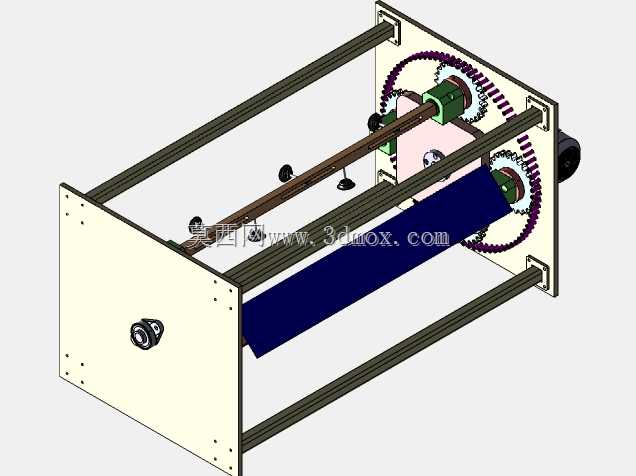

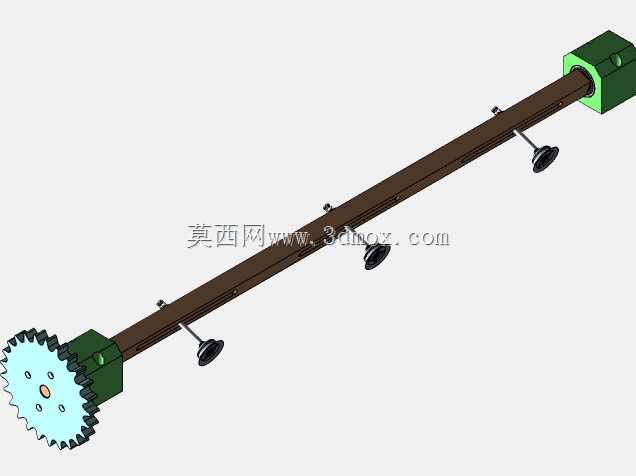

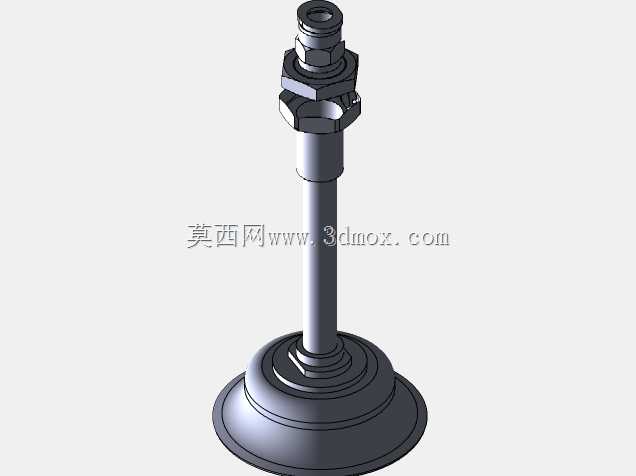

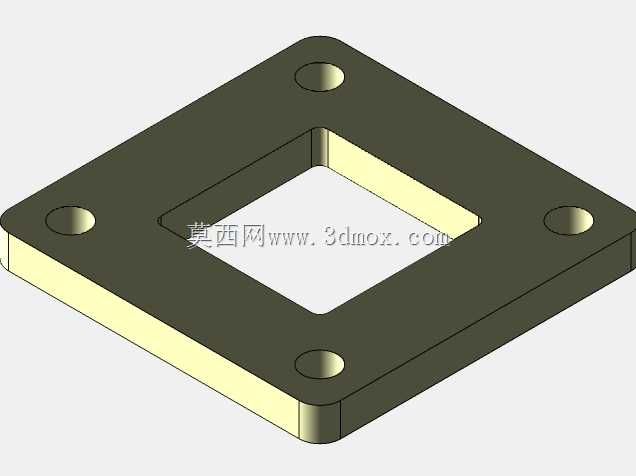

　　在连续化生产的物料处理环节，给料装置承担着把待加工件按既定节拍送入下一工位的任务，其稳定性直接决定整条产线的稼动率。这套旋转给料结构采用双侧平行布置的执行轴，通过大齿圈与小齿轮构成的啮合副传递扭矩，使两根承载轴能够同步完成回转动作，适合在狭长空间内对条状、杆状或成组工件进行姿态转换与步进输送。从实际工况看，这类机构常见于热处理前后的工件转移、装配线的多工位切换、以及需要在水平与倾斜姿态之间反复变换的工序。与传统皮带或链板输送不同，旋转给料更强调工件在输送过程中的角度可控性，承载轴上的夹持件可根据工件外形更换，避免表面划伤，同时在回转过程中保持定位基准一致。机架部分采用方形板材作为两端支撑，中间以多根平行光轴连接，

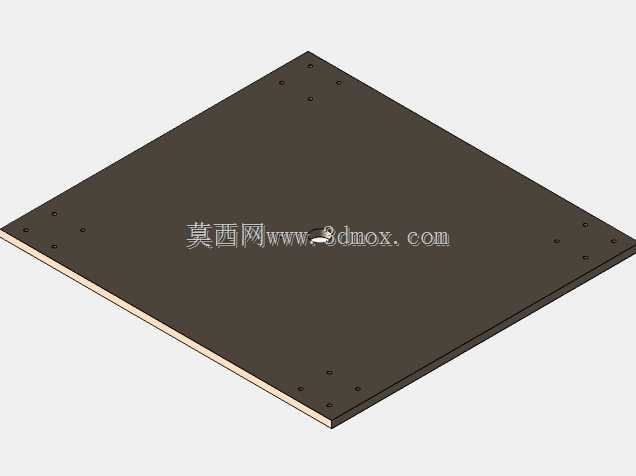

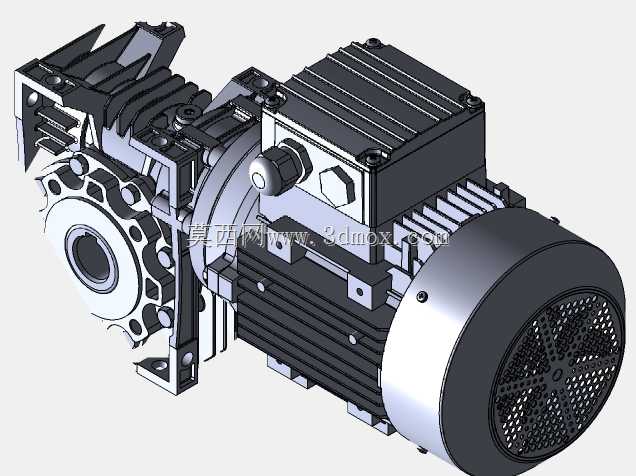

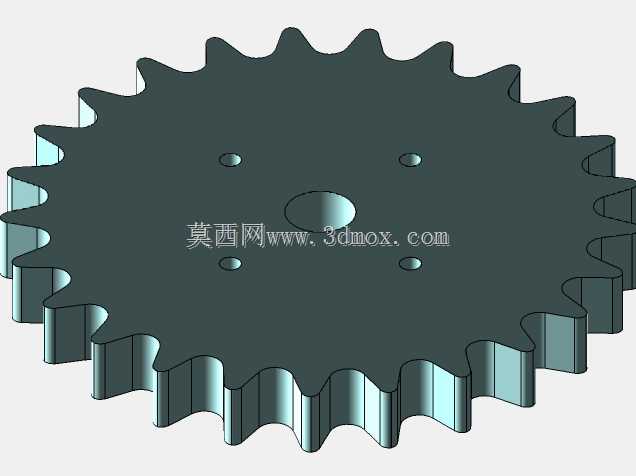

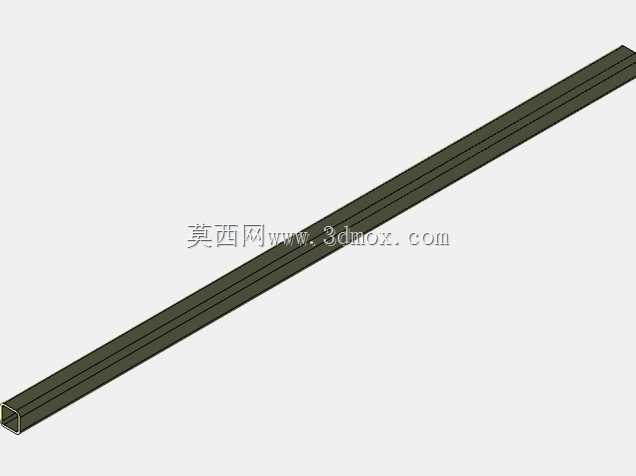

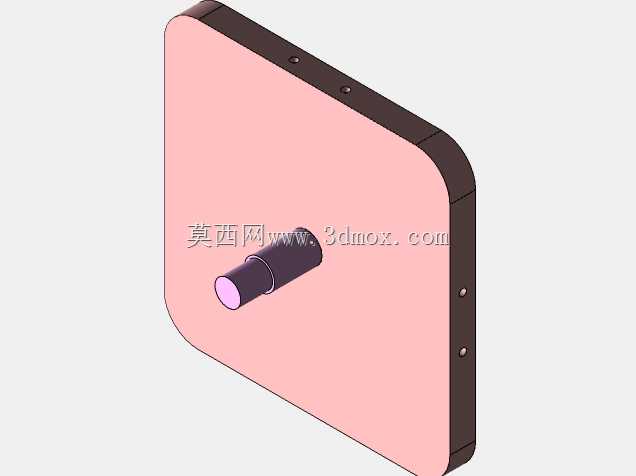

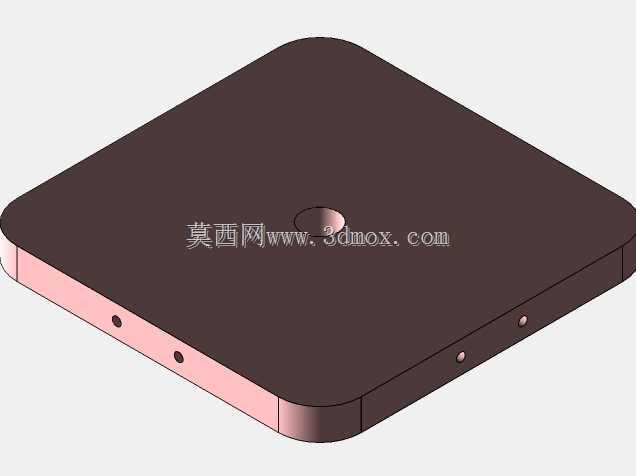

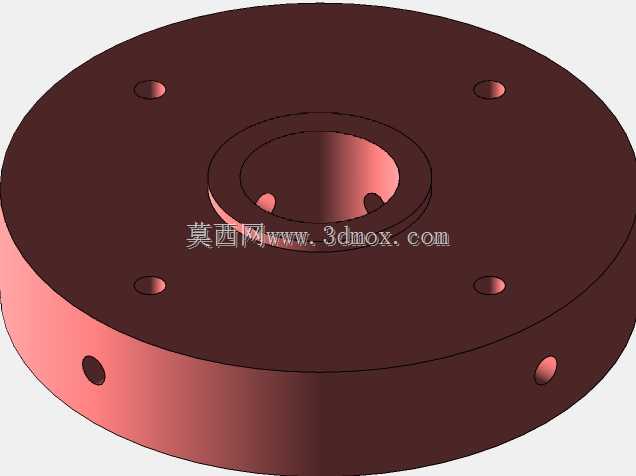

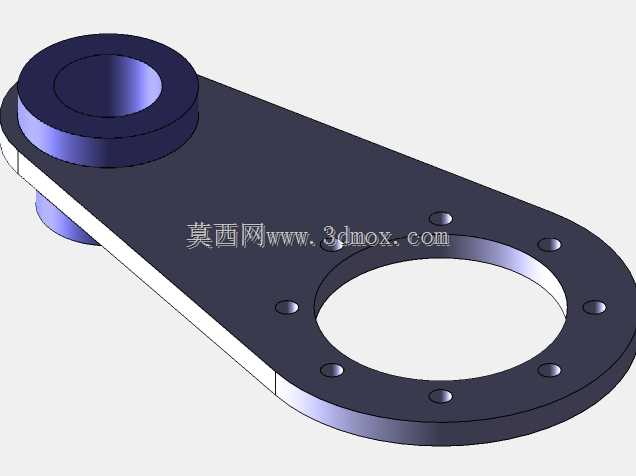

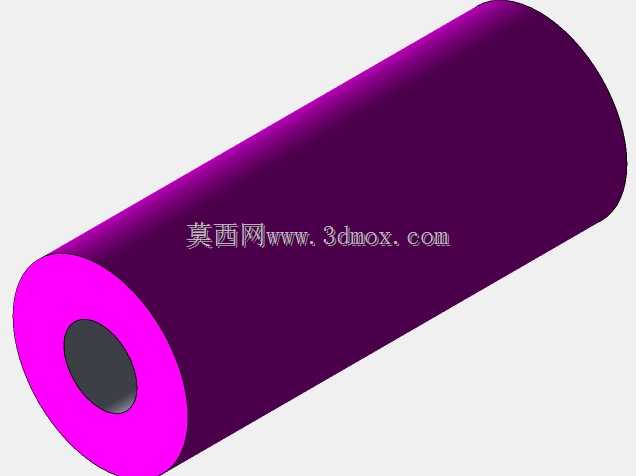

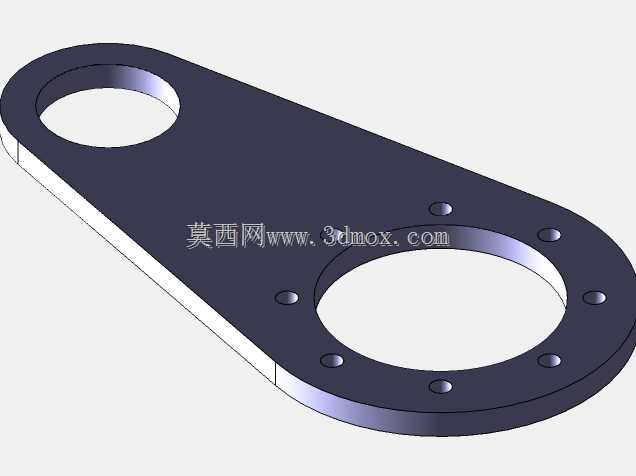

　　既形成稳定的受力框架，也为两侧传动组件提供同轴度基准。这种开放式框架的优势在于排屑方便、维护视线好，操作人员可直接观察齿轮啮合与轴系运转状态，不需要拆除大量护板即可完成点检。两端立板上加工有阵列安装孔，用于固定轴承座、驱动元件及外部附属检测元件，孔位布局预留了一定的扩展空间，方便在不同项目中调整传感器或挡停机构的位置。传动端的大齿圈固定在旋转筒体外侧，小齿轮与驱动轴相连，驱动件可布置在机架侧面或端部。齿轮副在设计时需要重点考虑侧隙与润滑方式：侧隙过小会在热态下出现卡滞，过大则影响回转定位精度；对于中低速、轻载的给料场景，采用脂润滑即可满足长期运行要求，若用于粉尘较多的环境，可在齿轮外侧增设半封闭护罩，防止磨粒进入齿面。

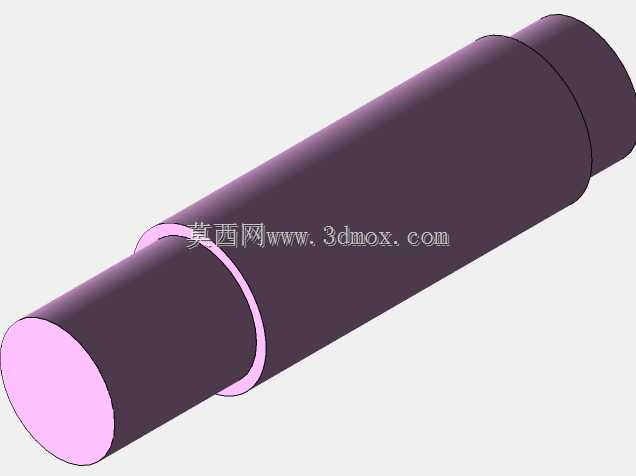

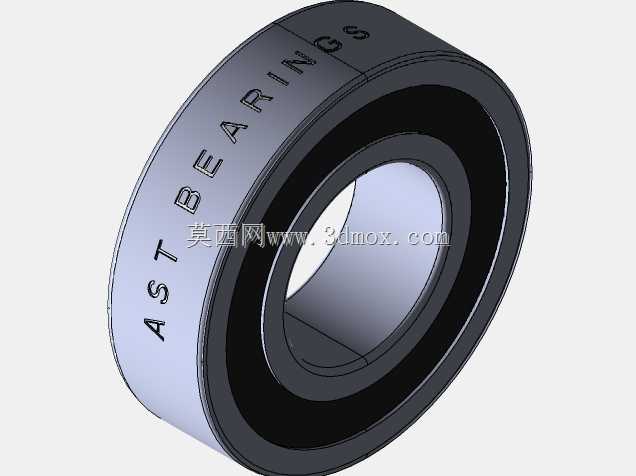

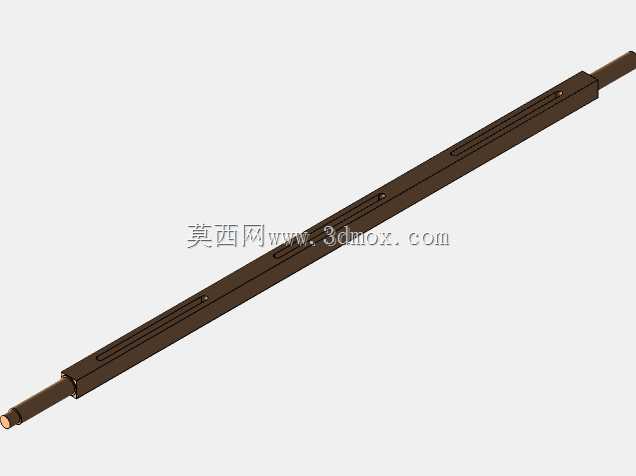

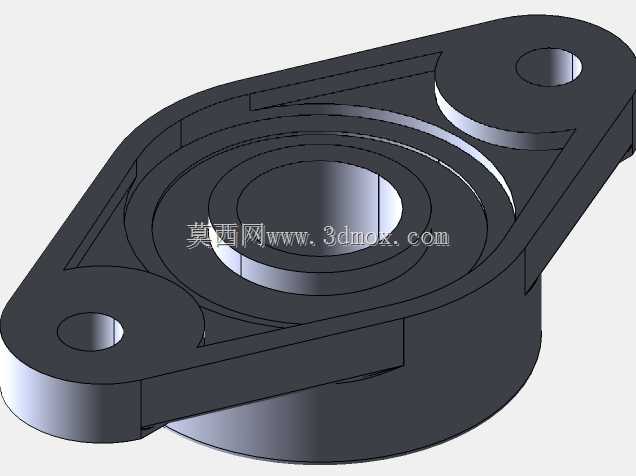

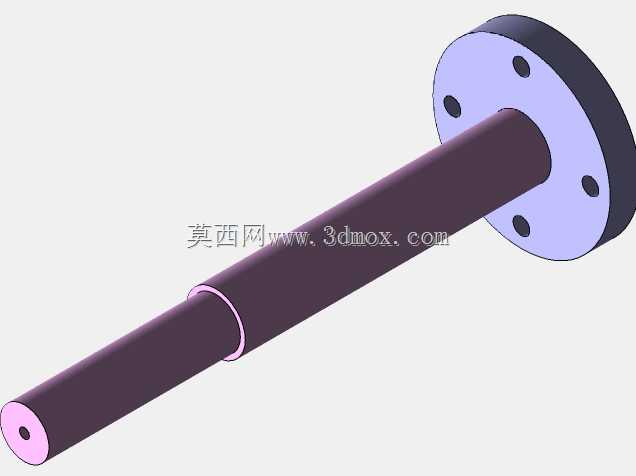

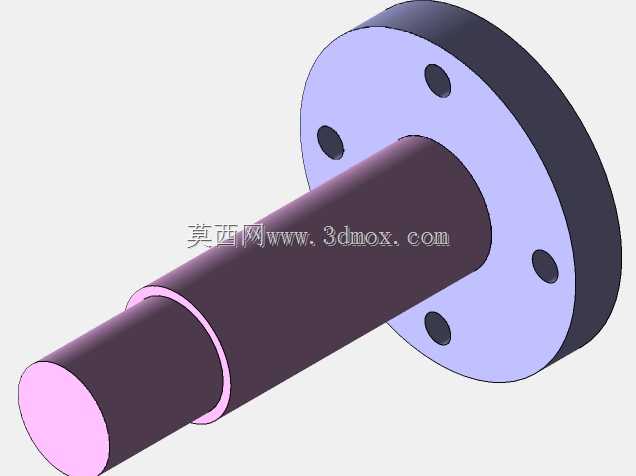

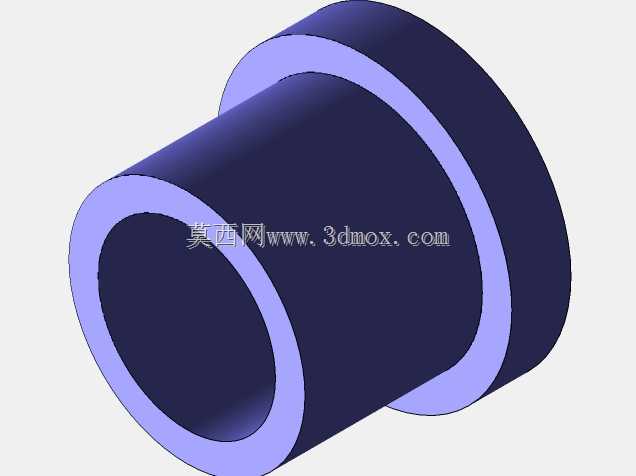

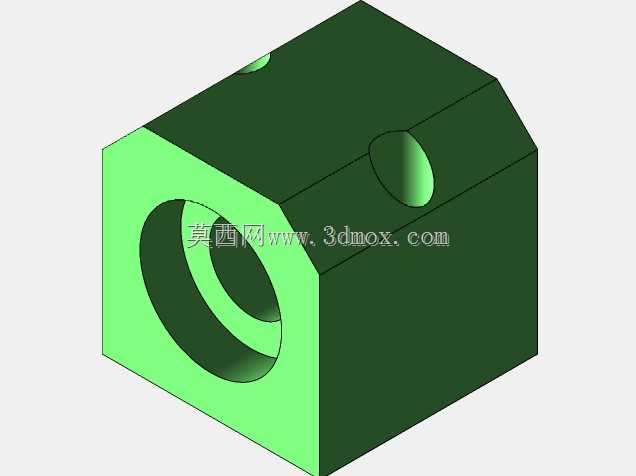

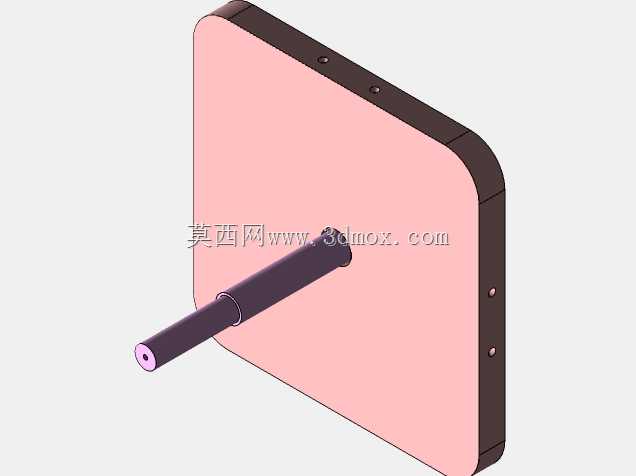

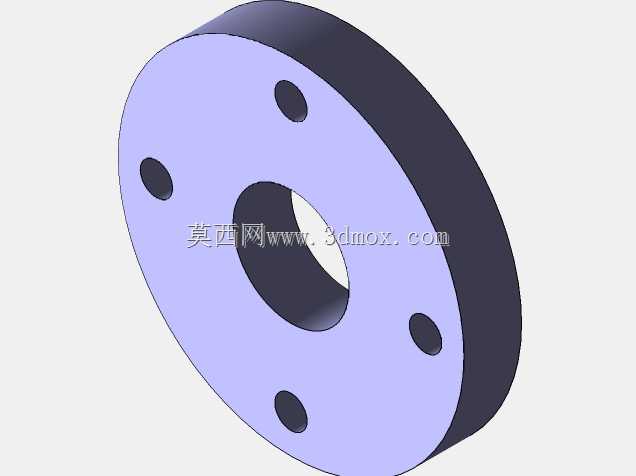

　　两根承载轴之间的距离决定了单次可容纳的工件长度范围，轴上的支撑件沿轴向分布，其间距应与工件的刚性相匹配，避免长杆类工件在旋转时因自重产生过大挠度。设计阶段需要先核算工件重量、回转半径与转速，再反推轴的直径、轴承选型以及齿轮模数。轴的两端通过带座轴承固定在立板上，轴承座的安装面应在加工时一次装夹完成镗削，以保证两侧孔的同轴度，否则运转时会出现周期性阻力波动。外形与安装边界方面，该装置整体呈长方体框架结构，长度方向主要由工件尺寸决定，宽度方向集中在齿轮与驱动组件的外圆范围，高度方向则以两端立板为基准。安装时需要在机架底部预留水平调节空间，可通过地脚螺栓或铝型材支座固定到生产线主线体旁。对接其他设备时，

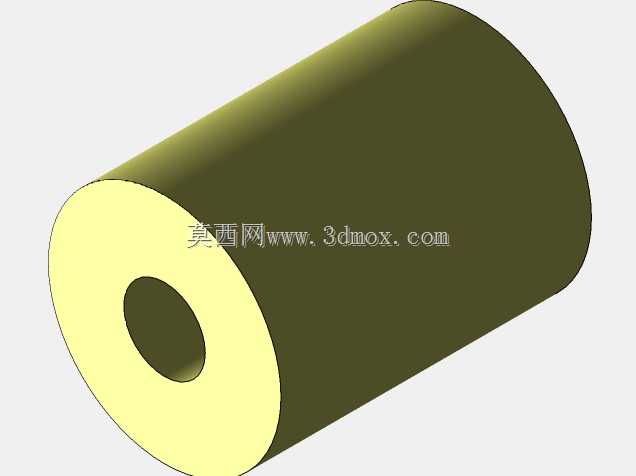

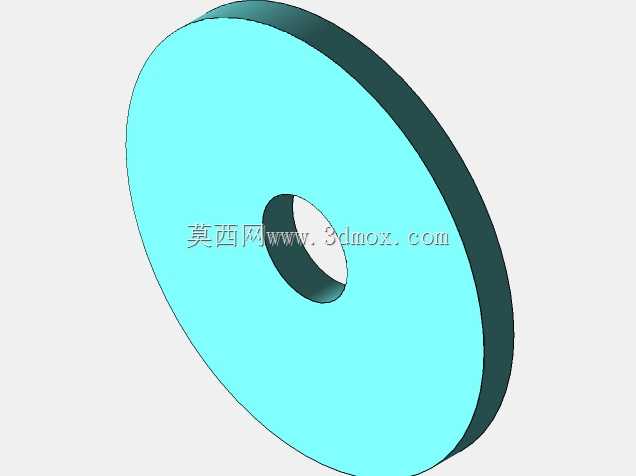

　　应保证给料机回转中心与上下游工位的取放料高度一致，减少机械手或移载机构的行程。若用于自动化产线，端部可安装角度检测元件，将回转位置反馈给控制系统，实现与移载、夹紧、加工工序的联锁。从建模角度看，这套结构的核心在于骨架基准的搭建：先确定两端立板的间距与轴承孔位，再布置四根连接光轴，随后装配齿圈、齿轮与旋转轴，最后添加夹持件与紧固件。齿圈与筒体的连接、齿轮与驱动轴的周向固定，都需要在模型中明确表达，避免在工程图阶段出现配合歧义。对于需要做运动仿真的场景，可在齿轮副之间添加啮合约束，验证两轴在不同转角下是否与机架或外部设备发生干涉，尤其是工件随轴旋转时扫过的空间，必须在布局阶段就划定安全区域。该结构没有采用复杂的箱体或定制铸件，整体以板材、型材、标准轴与标准齿轮为主，加工难度低，制造成本可控，适合作为非标自动化项目中的模块化给料单元使用。
