双柱式纺织检测传感装置结构设计

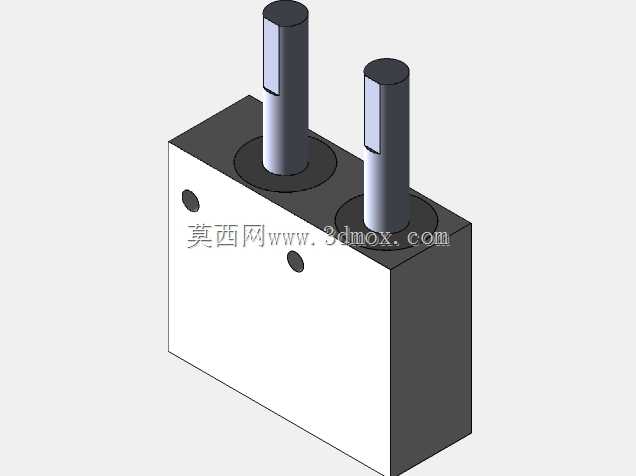

　　这款双柱式传感元件的结构设计，最初是围绕纺织生产线上的纱线张力与位移同步检测需求展开的。在实际织造场景中，经纱在送经、开口、打纬的连续动作里会持续产生张力波动，单检测点往往无法覆盖宽幅织机上相邻经纱的张力差，而双柱并列的布局恰好能在同一安装基准上采集两组相邻位置的物理量，避免因安装基面形变带来的检测误差。从整体结构来看，主体采用方块式基座设计，这种构型并非单纯追求外观规整，而是充分考虑了织机墙板安装空间的限制——方形基座的四个立面均可作为安装基准面，既能通过基座底面的沉孔直接锁附在织机的横梁上，也能借助侧面的螺纹孔实现侧装，适配不同机型的走线与安装空间。基座顶面伸出的两根圆柱检测端，是直接与被测纱线或运动部件接触的部位，

　　柱体做了等径设计，顶端做了微小的倒角处理，避免在高速接触过程中刮断纱线；柱体与基座的配合处采用了同轴定位结构，从建模阶段就严格控制两根柱体的轴线平行度，平行度偏差控制在0.02mm以内，这一精度直接决定了两组检测数据的同步性，若平行度超差，会导致其中一个检测端提前磨损，检测数值出现线性偏差。基座本体上预留的两个小孔，是安装定位销的工艺孔，在设备装配时，先通过定位销与安装板上的预制孔完成初定位，再锁紧紧固件，能完全消除装配过程中的位置偏移，这在多传感器阵列排布的纺织检测工位上尤为重要——整台织机可能会排布十数个同类型传感元件，统一的定位基准能大幅降低现场调试的工作量。从功能实现逻辑上，两根柱体内部可集成应变式或电感式检测芯体，

　　基座内部预留了走线空腔，线缆可从基座侧面的出线槽引出，避免外露的线缆在织机高速运转时被经纱缠绕。在结构设计的细节处理上，基座的棱边均做了小尺寸的倒角，既去除了机加工产生的毛刺，也能减少生产现场飞花在棱角处的堆积，纺织车间的飞花堆积是精密检测元件的常见故障诱因，光滑过渡的表面能让日常吹扫清洁变得更简单。柱体与基座的连接部位做了凸台限位结构，凸台的直径略大于柱体直径，既能承受检测过程中产生的径向冲击力，也能在柱体受到意外碰撞时避免直接将冲击力传导至内部的敏感芯体，相当于在结构层面增加了一道物理防护。在安装边界方面，方形基座的长宽尺寸控制在紧凑范围内，不会占用织机过多的安装空间，柱体的伸出长度根据纺织工艺中纱线的正常跳动行程设定，

　　既保证检测端能始终与被测物保持有效接触，也不会因伸出过长导致柱体在高频振动下产生谐振。这种双柱构型的传感装置并不局限于纺织领域，在薄膜、纸张等带状材料的生产线上，同样可以通过更换柱体端部的接触头，实现张力、厚度、位移等参数的同步检测，方块式基座的通用安装接口也让跨场景的适配改造变得十分便捷。建模过程中对各零部件的配合公差做了分层设定：基座与柱体的配合采用过渡配合，保证连接刚性的同时便于后期维护拆卸；定位销孔采用配作工艺的公差设定，确保重复安装的位置精度；基座上的安装孔做了沉孔设计，让紧固螺丝的头部完全沉入基座内部，不会突出表面干涉周边的其他机件。
