非对称型腔螺旋蜗轮蜗杆传动结构

项目分类:齿轮 发布时间:2021-05-05 ID:157462
  • 非对称型腔螺旋蜗轮蜗杆传动结构
  • 非对称型腔螺旋蜗轮蜗杆传动结构
  • 非对称型腔螺旋蜗轮蜗杆传动结构
  • 非对称型腔螺旋蜗轮蜗杆传动结构
  • 非对称型腔螺旋蜗轮蜗杆传动结构
  • 非对称型腔螺旋蜗轮蜗杆传动结构

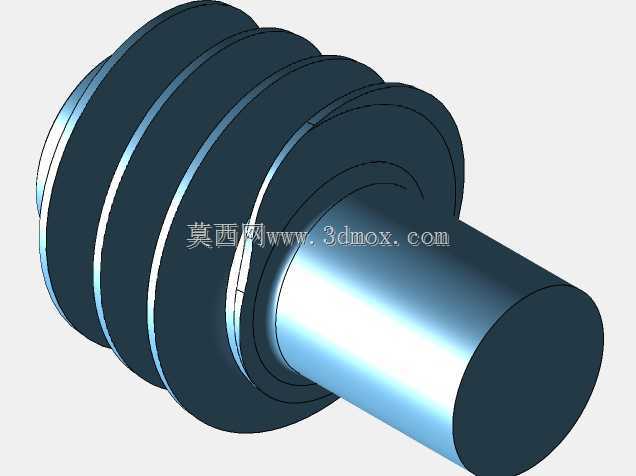

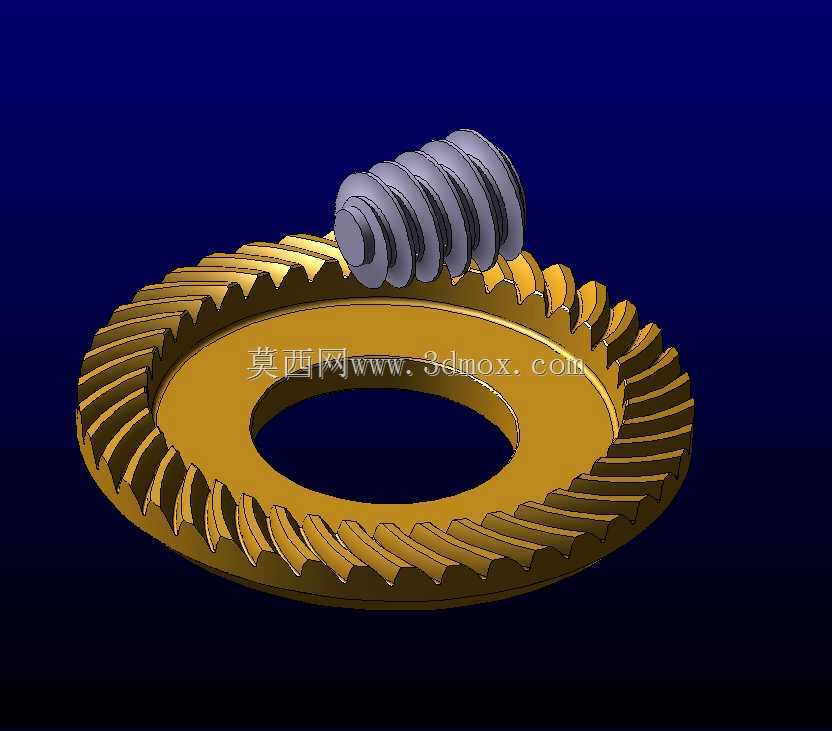

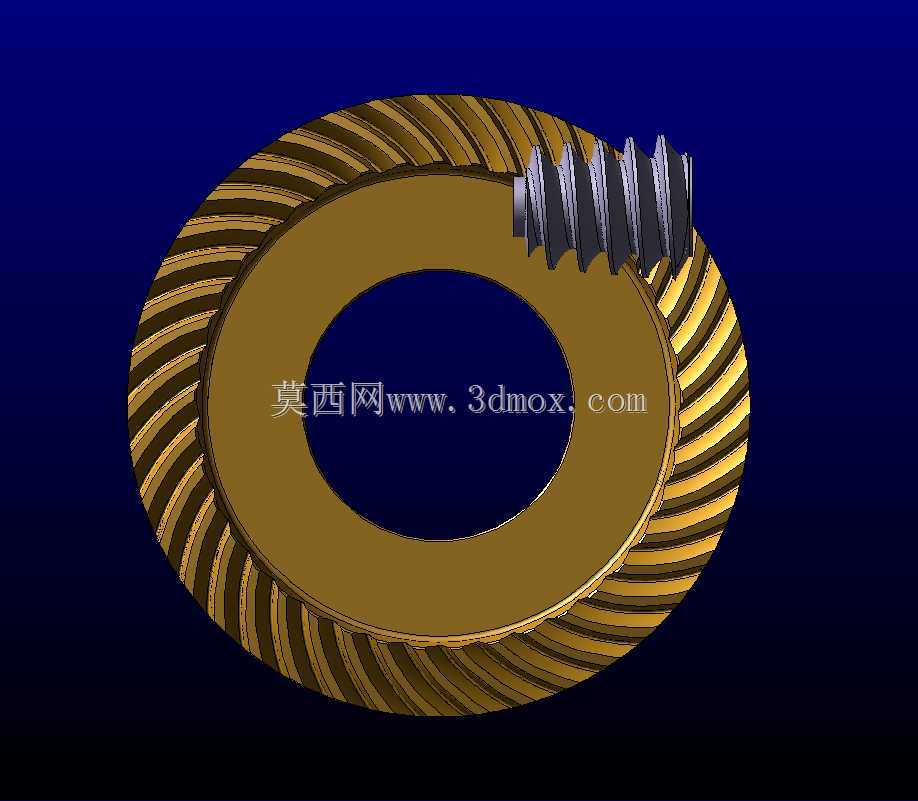

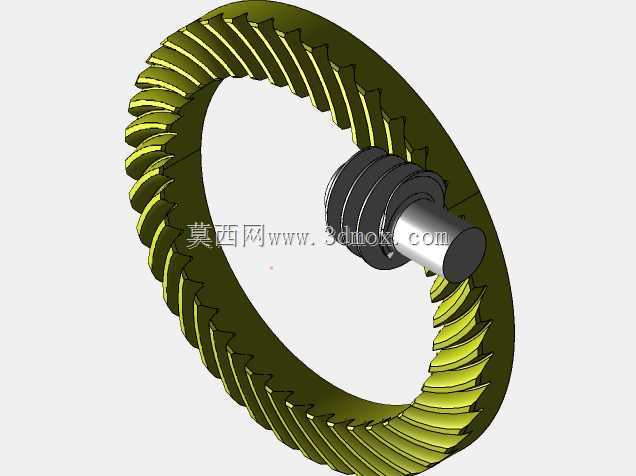

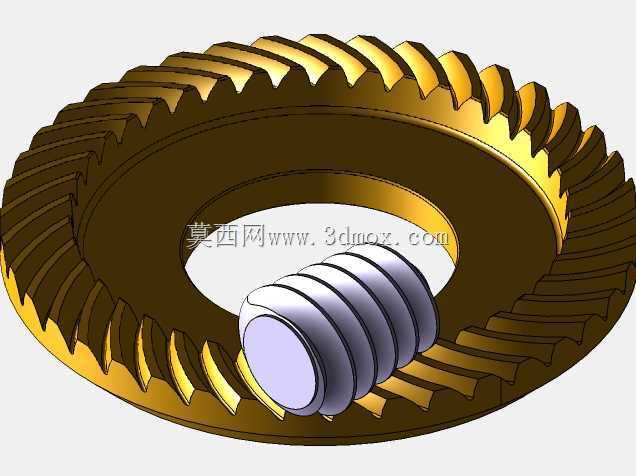

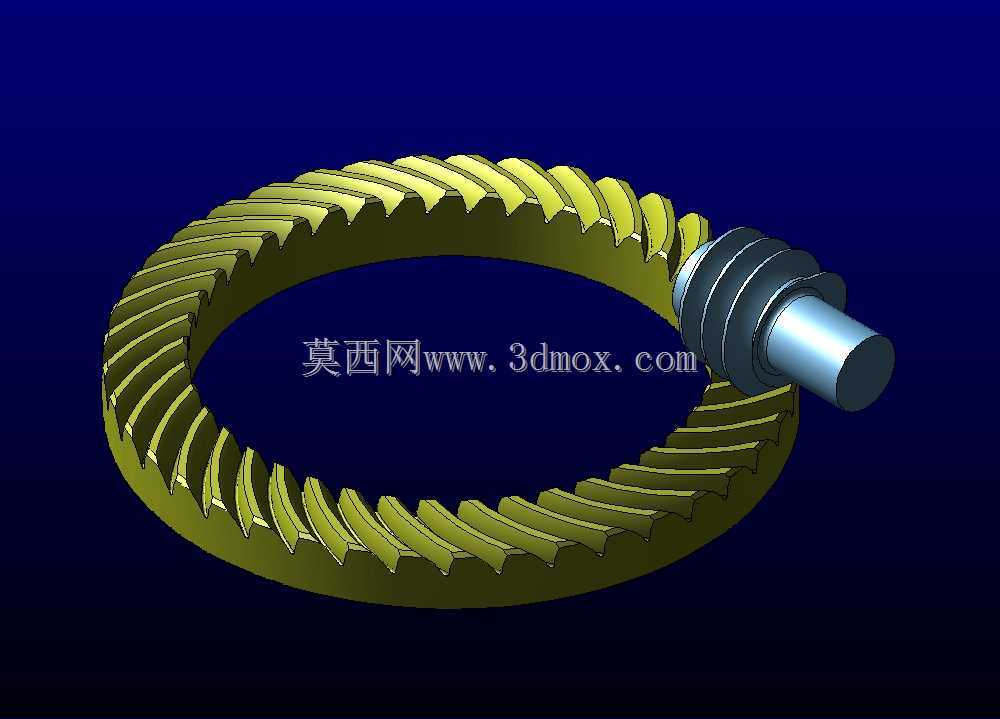

这套非对称型腔螺旋蜗杆副,是重载精密传动场景下的核心传动部件,广泛应用于冶金设备的重载回转机构、起重运输机械的减速单元、精密机床的分度进给机构、自动化生产线的大扭矩低转速传动工位,以及需要实现交错轴动力传递、具备反向自锁需求的专用设备中,能够在空间交错的两轴间完成动力与运动的平稳传递,适配垂直交错、小角度交错的各类轴系安装布局。在实际设备运行中,该传动副可实现大减速比的单级传动,无需搭配多级齿轮组即可完成高转速输入到低转速大扭矩输出的转换,同时依托蜗杆蜗轮的啮合特性,可实现反向自锁,避免负载端反向作用力带动输入端回转,大幅提升起重、升降类工位的运行安全性,杜绝负载下坠、工位偏移等安全隐患。设计过程中严格遵循共轭作用定律完成齿面轮廓构建,齿部采用非对称CAVEX轮廓,轴向段设置圆弧过渡结构,从根源上消除了常规蜗杆副齿端的应力集中尖点,大幅提升齿面接触强度与抗冲击载荷能力;齿面构建过程中精准提取齿面点与法线数据,通过滚刀表面法线的逻辑完成齿面包络拟合,将齿面造型偏差控制在微米级,无需反复迭代修正即可获得极高的齿形精度,齿面啮合接触面积远高于常规直廓蜗杆副,可有效降低运行过程中的齿面磨损与传动噪音,延长部件整体使用寿命。外形结构上,蜗轮采用大直径盘式齿圈结构,中心设置贯通安装孔,可通过键连接、过盈配合等方式与输出轴完成装配,齿圈沿圆周均匀排布螺旋齿,与蜗杆的螺旋齿形成连续线接触啮合;蜗杆为轴式螺旋结构,齿部螺旋升角与蜗轮齿角完全匹配,安装时蜗杆轴线与蜗轮轴线保持空间垂直交错,啮合区域覆盖多组连续轮齿,可均匀分散传动载荷。安装边界方面,设计时预留了标准的轴承安装位与箱体配合公差,蜗轮的齿顶圆、安装孔直径、齿宽尺寸,以及蜗杆的轴径、齿部长度、两端安装轴段尺寸均适配通用减速箱体的安装规格,可直接替换同参数的常规圆柱蜗杆副,无需对原有设备的箱体、轴系、支撑结构做大规模改造;齿面精度可满足三坐标测量的微米级检测要求,既适配工业设备长期重载连续运行的工况需求,也可满足精密传动工位的高精度分度、进给传动要求,针对3D打印等快速成型场景,也可通过调整精度参数适配不同的成型工艺需求,兼顾工业量产与快速验证的双重使用需求。
