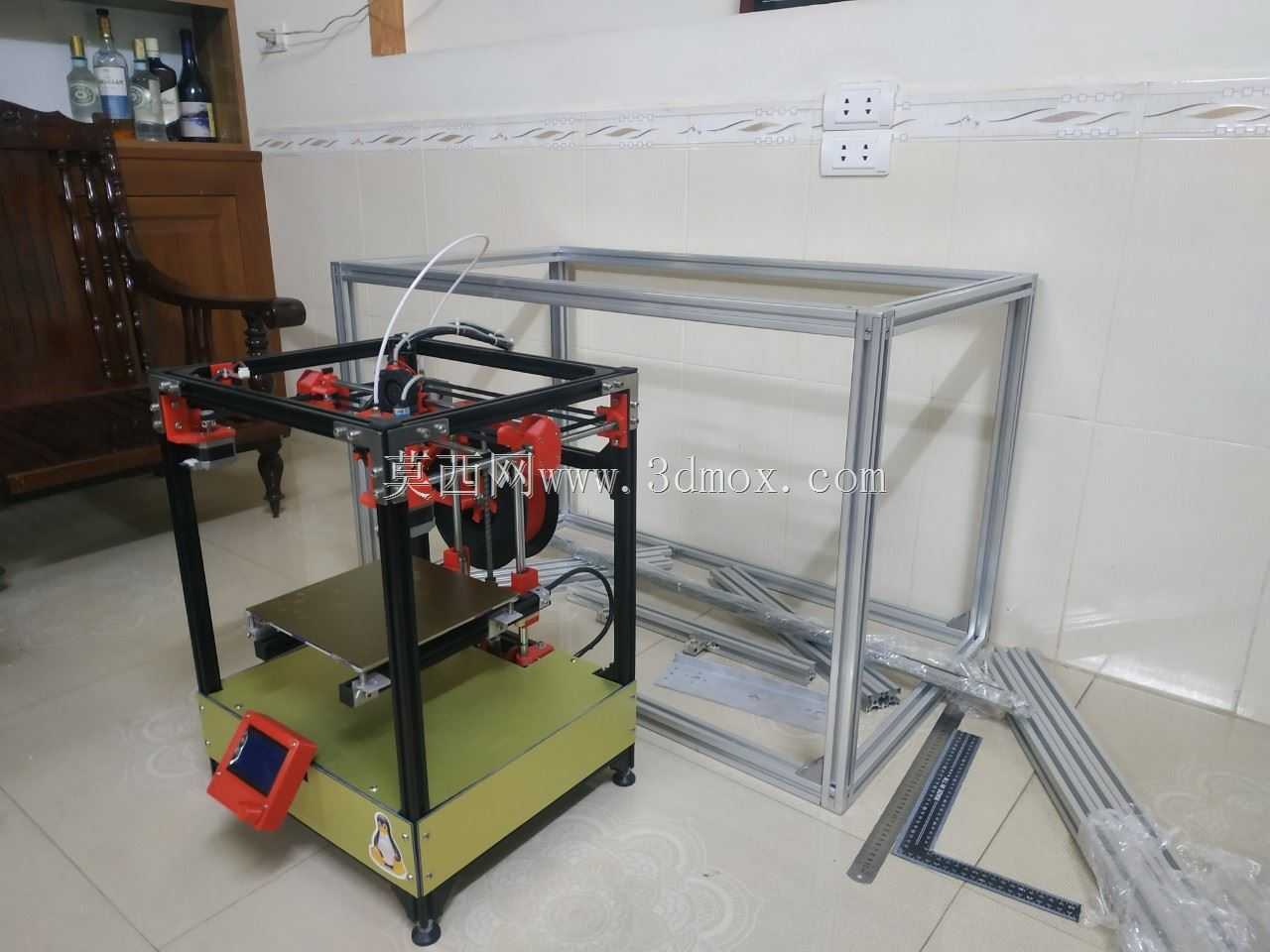

2020铝型材超立方演化运动机构

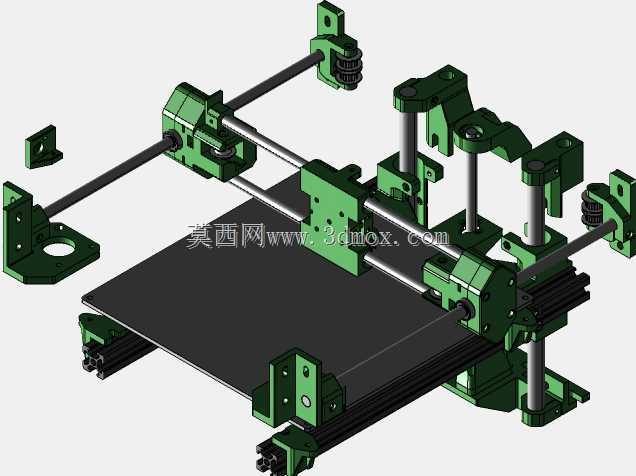

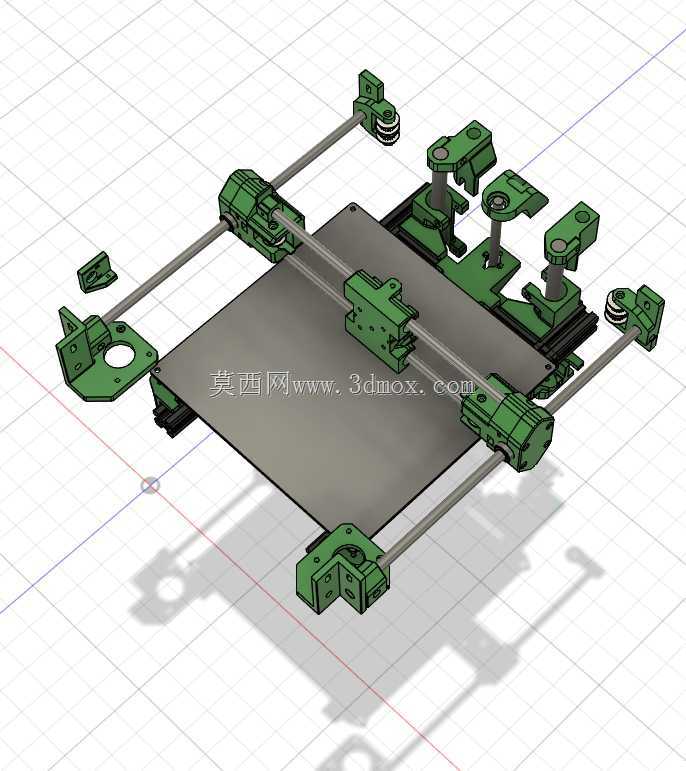

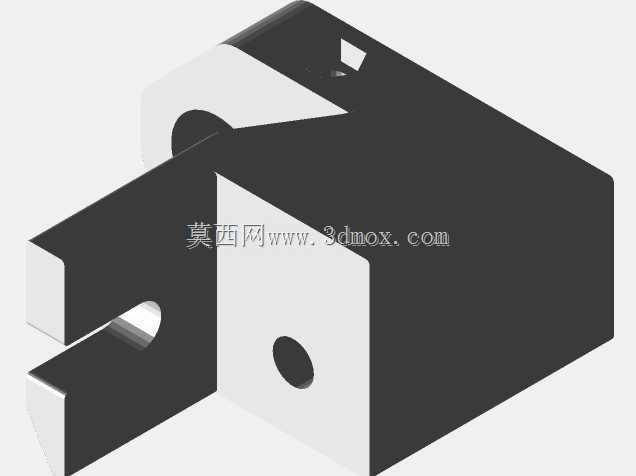

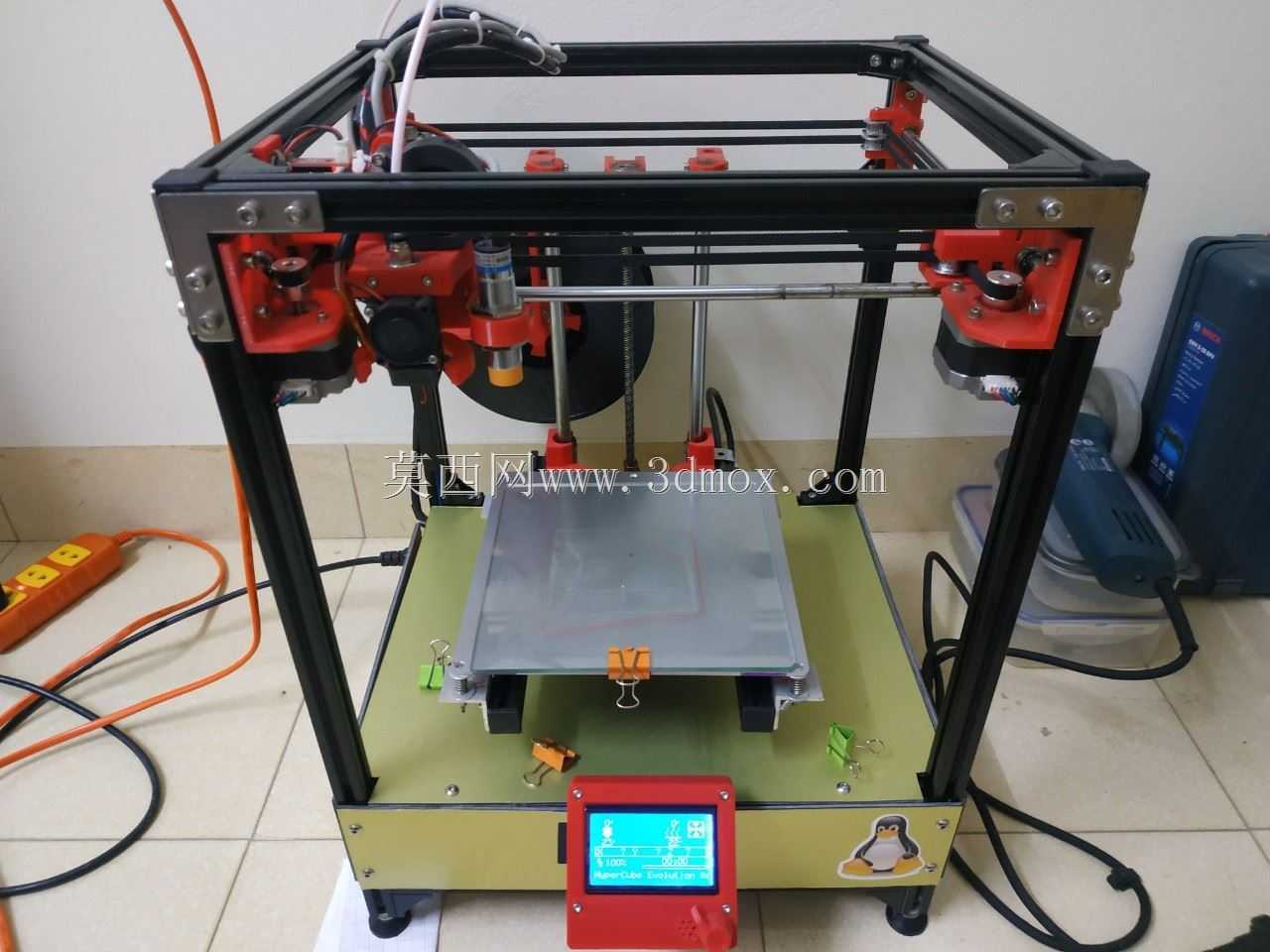

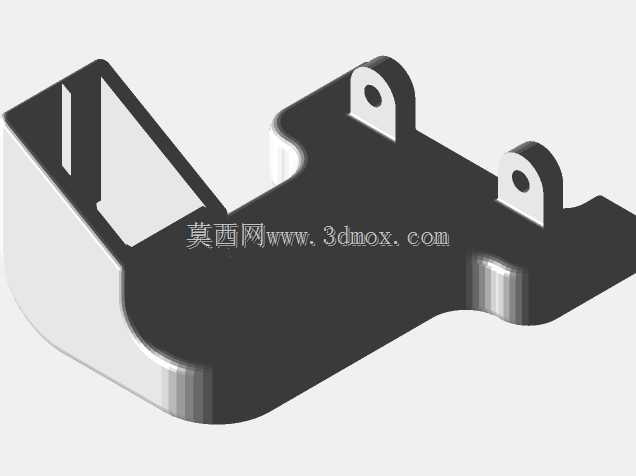

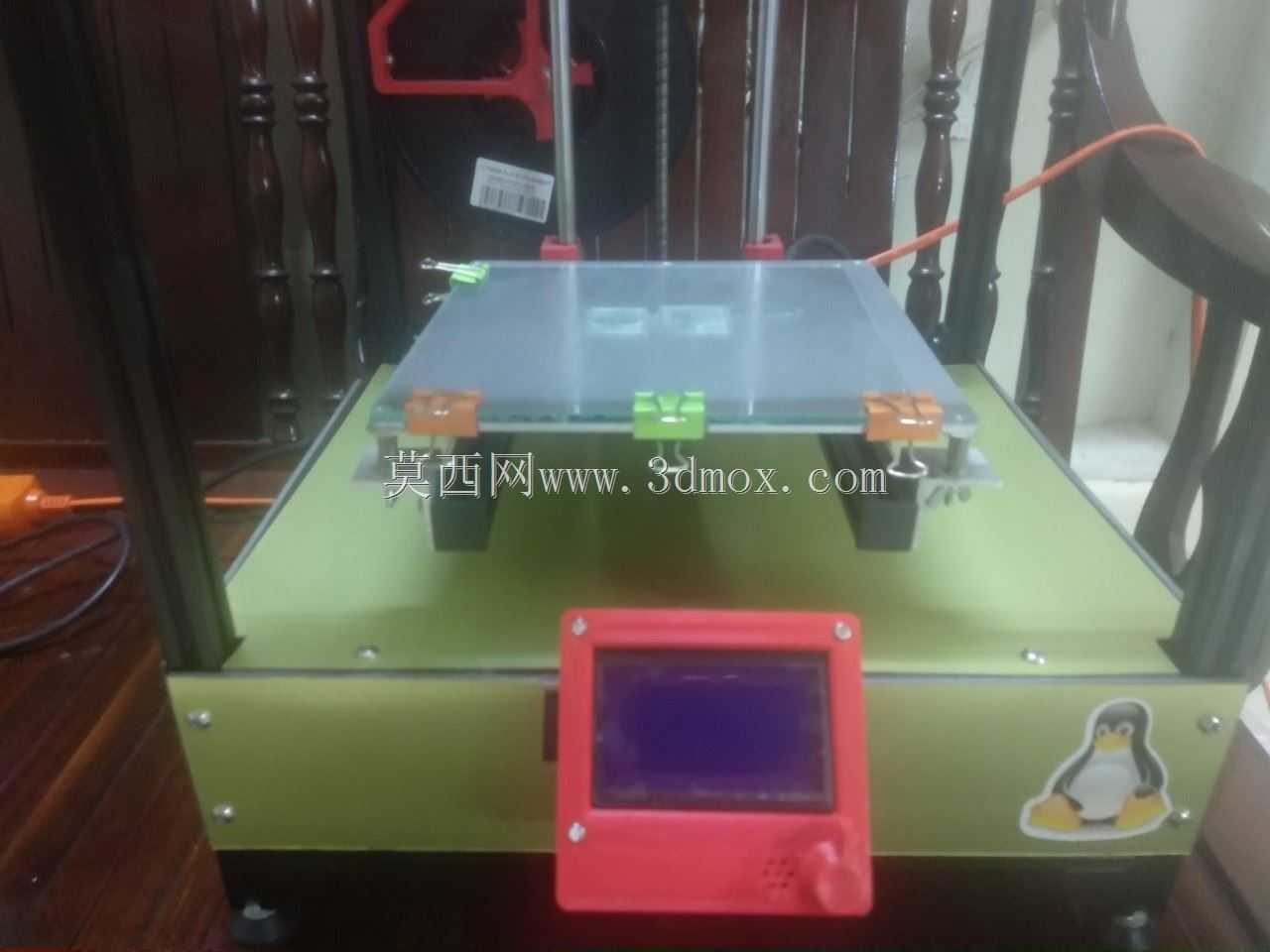

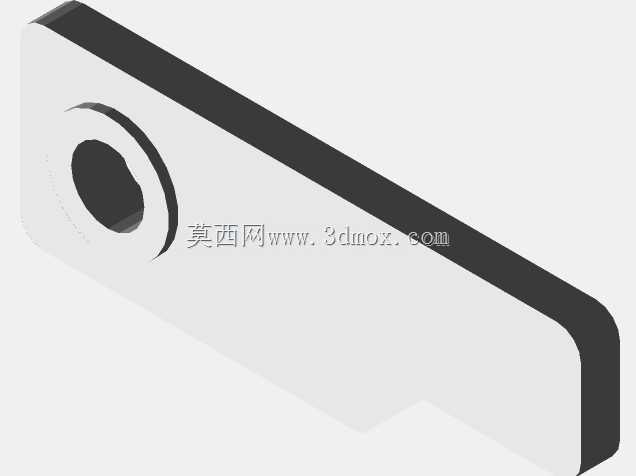

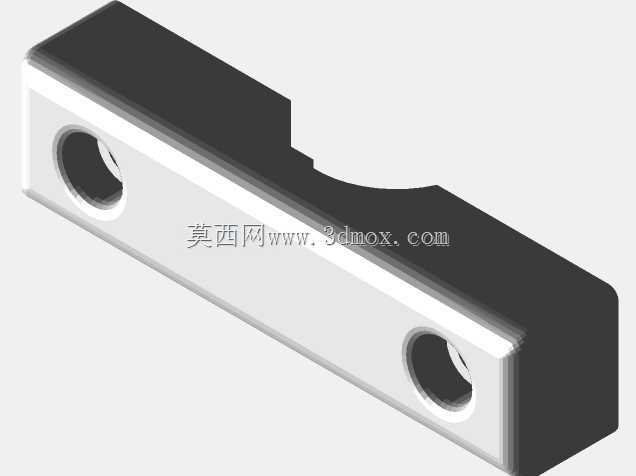

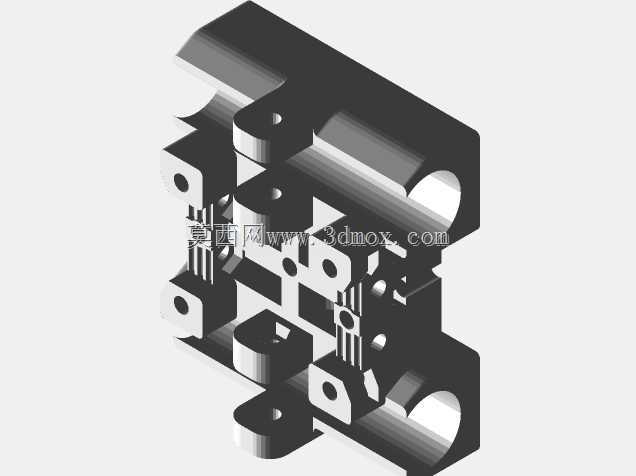

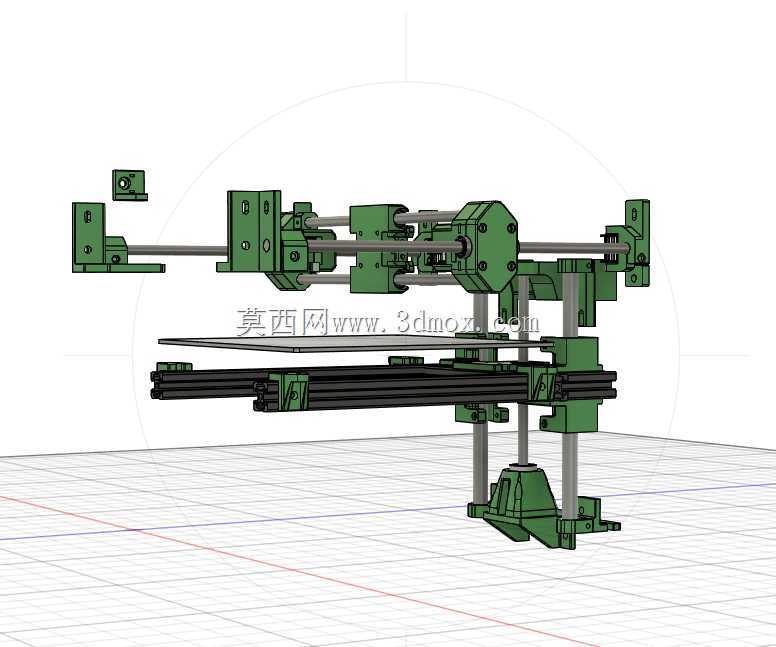

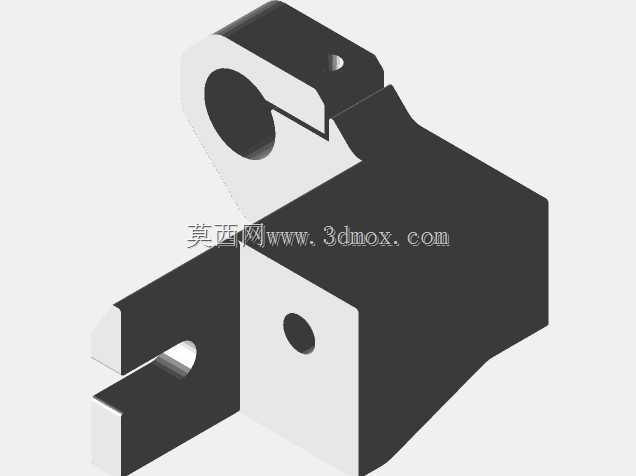

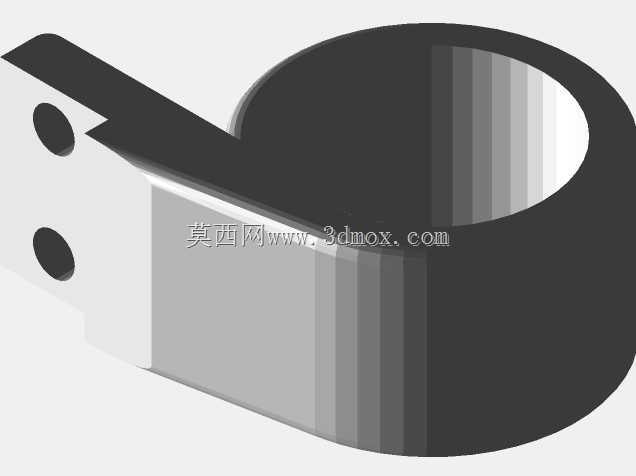

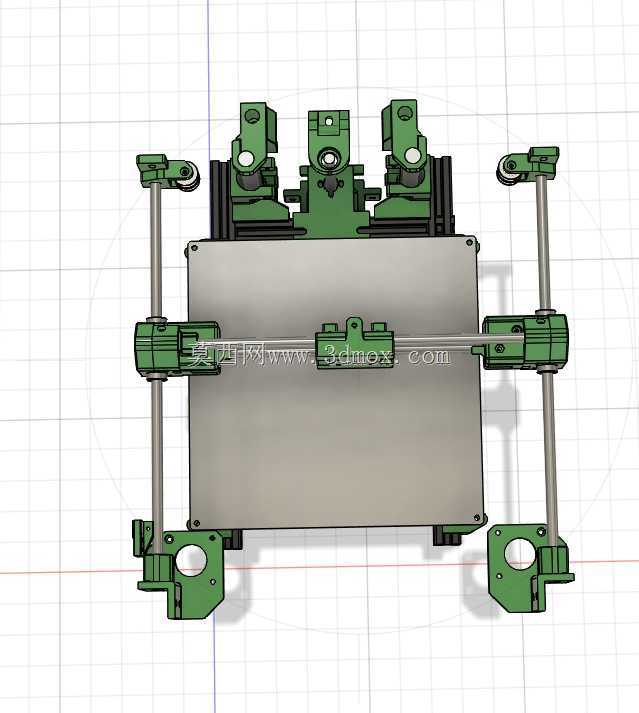

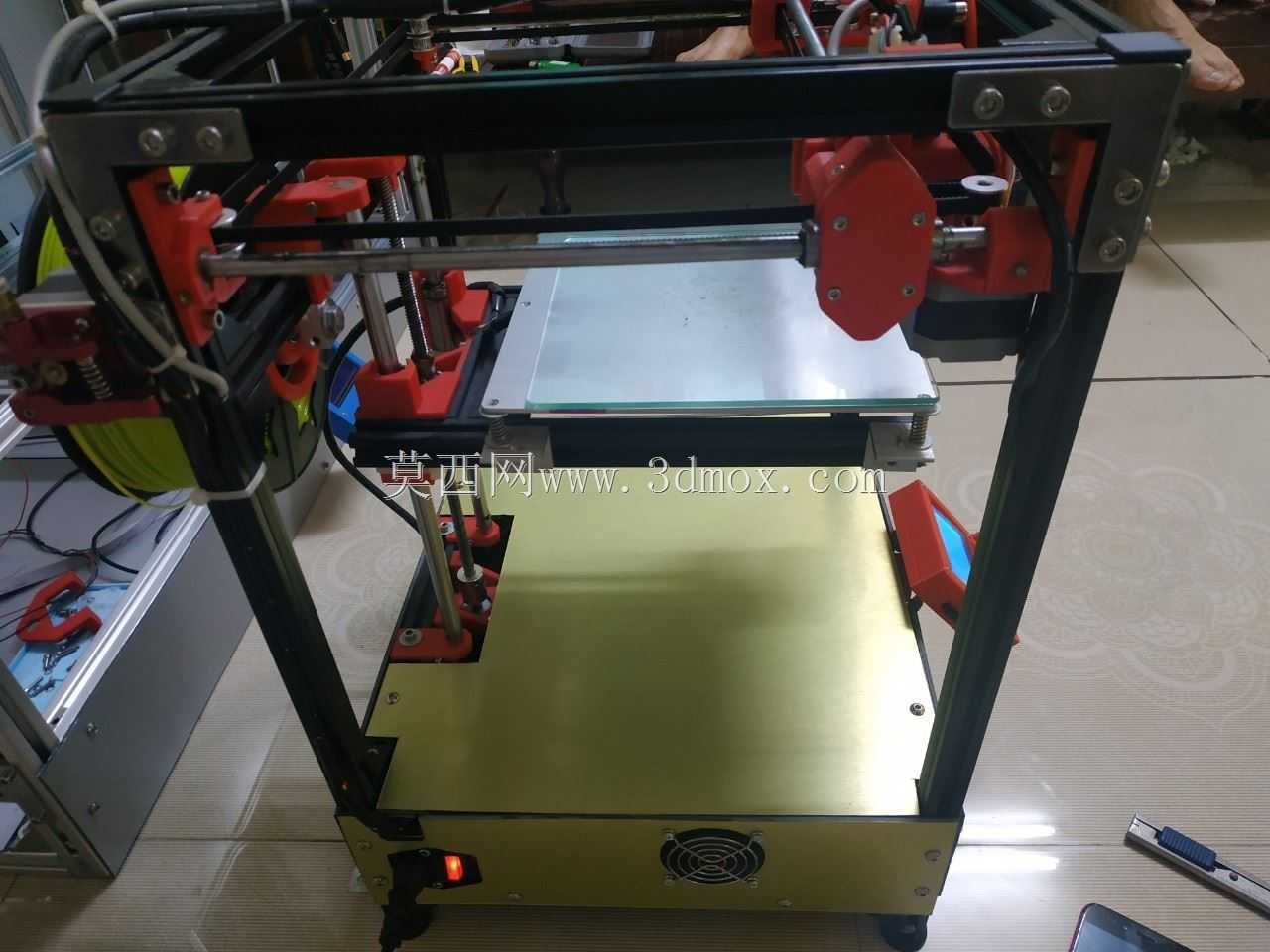

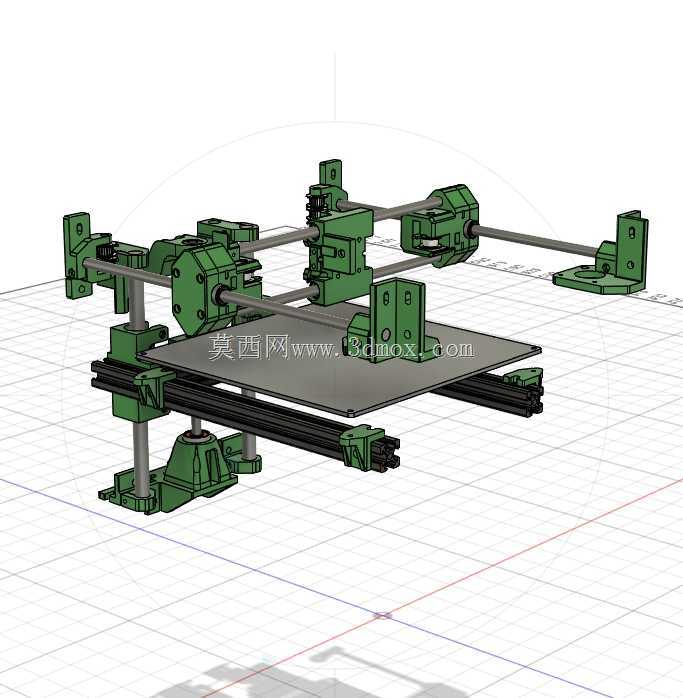

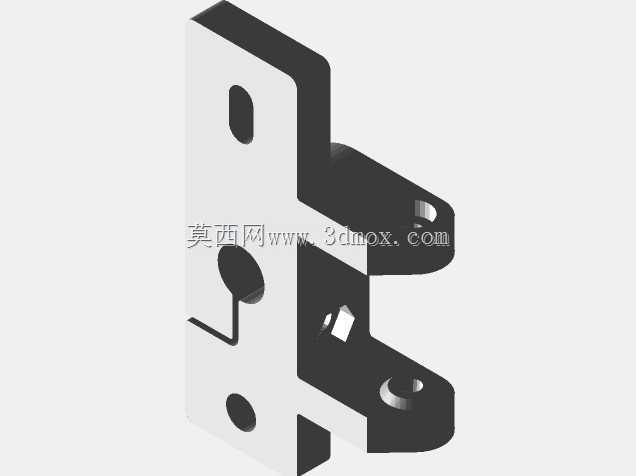

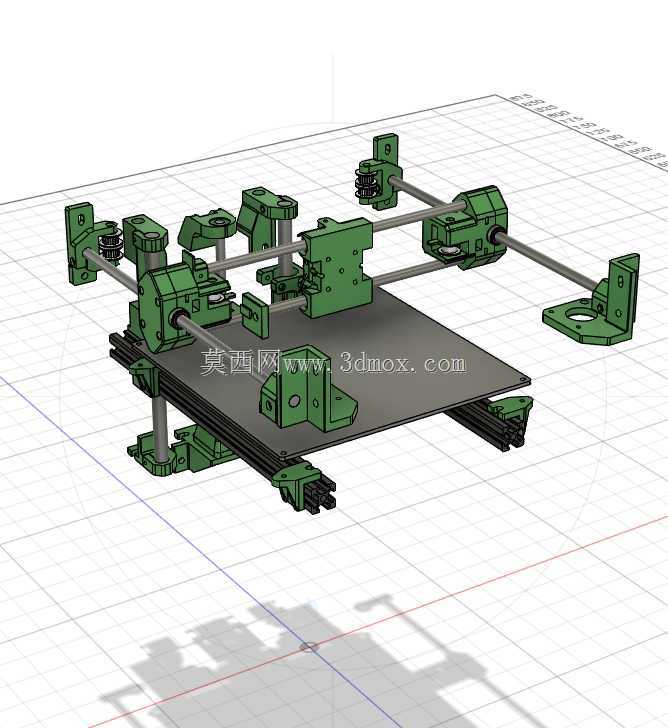

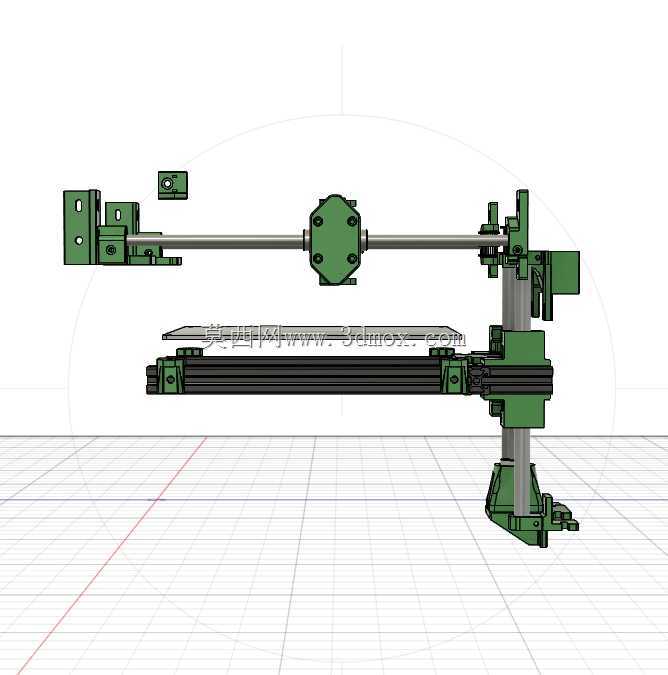

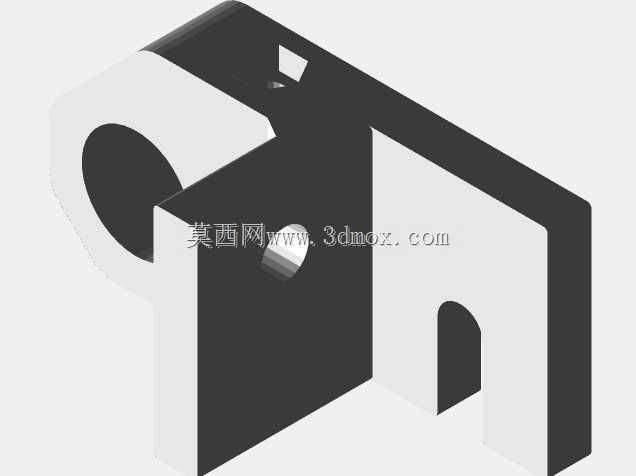

该机构是基于2020系列工业铝型材搭建的CoreXY结构运动执行单元，主要面向桌面级熔融沉积成型3D打印设备的核心运动框架开发，也可适配小型桌面数控雕刻、点胶涂覆、轻载拾取放置等需要平面高精度双轴联动的作业场景，为桌面级轻载数控设备提供稳定可靠的运动载体。整套机构的设计思路围绕铝型材框架的快速搭建特性展开，充分利用2020铝型材的标准槽道完成所有零部件的免打孔安装，大幅降低DIY组装与小批量生产的加工门槛，同时兼顾结构刚性与轻量化需求，避免传统钣金框架加工周期长、改造成本高的问题。机构的有效成型作业平面尺寸为200mm×200mm，Z轴方向预留了充足的拓展空间，可根据实际作业需求搭配不同长度的Z轴传动组件调整作业行程，整体安装边界紧凑，可适配多数桌面级设备的外壳安装尺寸，不会占用过多桌面操作空间。功能特性上，该结构采用演化优化的超立方CoreXY传动布局，相比传统十字轴运动结构将两个驱动电机固定在机架主体上，大幅降低运动部件的负载重量，有效提升高速运动下的动态响应性能，减少运动惯性带来的位置偏差，可适配单8mm直径Y型工具带杆与12mm单Z型工具带杆的安装需求，能够兼容常见的加热床、打印喷头等末端执行组件的安装接口。传动部分搭配标准线性光轴与直线轴承作为导向支撑，配合同步带传动实现XY平面的高精度联动，运动过程顺滑无卡顿，同时预留了皮带张紧调节结构，可在长期使用出现皮带松弛时快速调整张紧度，无需拆解主体结构即可完成日常维护。所有安装支架均针对2020铝型材的槽道尺寸做了适配设计，安装时仅需通过标准T型螺母与内六角螺栓即可完成全部装配，无需对铝型材进行二次钻孔、攻丝等加工操作，普通爱好者仅需常规内六角扳手即可完成整机组装，大幅降低了设备的制作门槛。结构上还预留了限位开关、屏幕控制模块、线缆走线槽的安装位置，可直接适配主流的开源控制主板安装需求，用户可根据自身使用需求快速拓展对应的功能模块，无需额外设计定制转接支架，能够满足个人DIY制作、小型创客工坊小批量设备搭建、教学实训演示等多场景的使用需求。
