3D打印机用同步带传动惰轮结构设计

该零件为3D打印机传动系统核心配套惰轮，主要应用于桌面级FDM熔融沉积成型3D打印机的X、Y轴运动传动链路中，也可适配部分采用同步带传动的小型自动化输送、轻载定位设备。在实际设备运行过程中，该惰轮承担同步带张紧、传动方向换向、长距离传动段带体支撑的核心作用，能够有效避免同步带在高速往复运动过程中出现跳齿、松弛、横向摆动等问题，保障打印头或成型平台的运动定位精度，减少传动过程中的回程误差，最终提升3D打印成品的尺寸精度与表面成型质量。

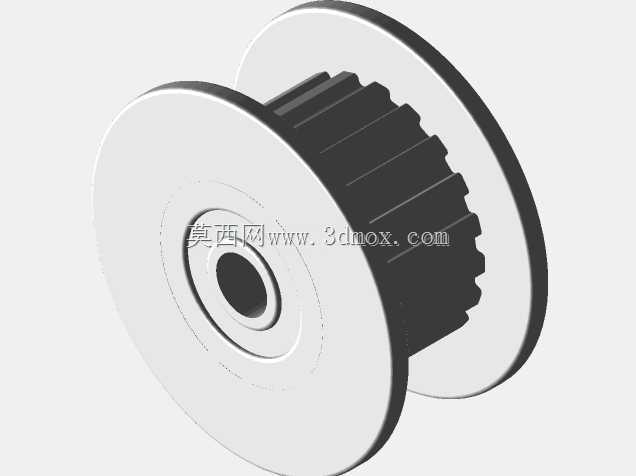

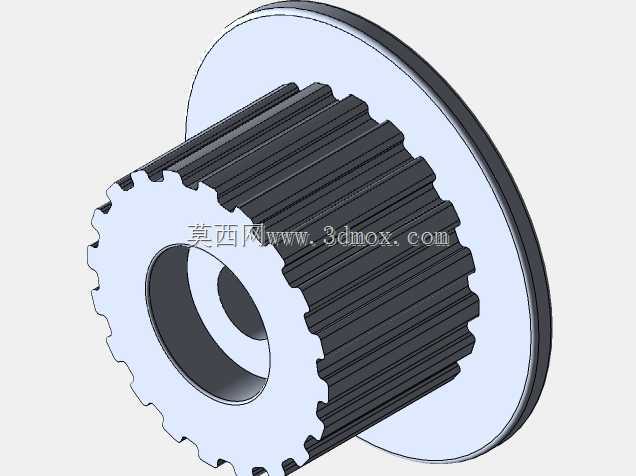

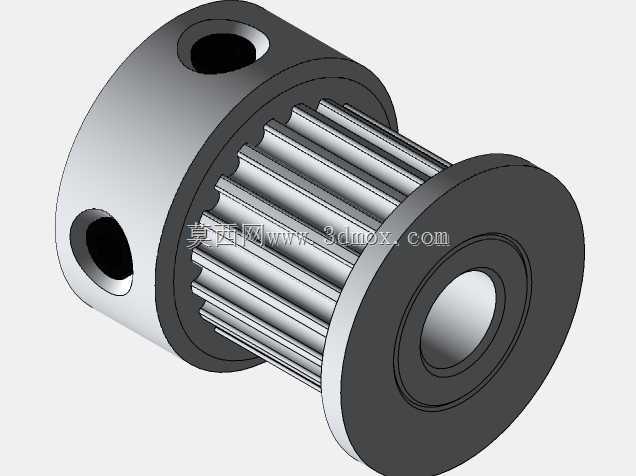

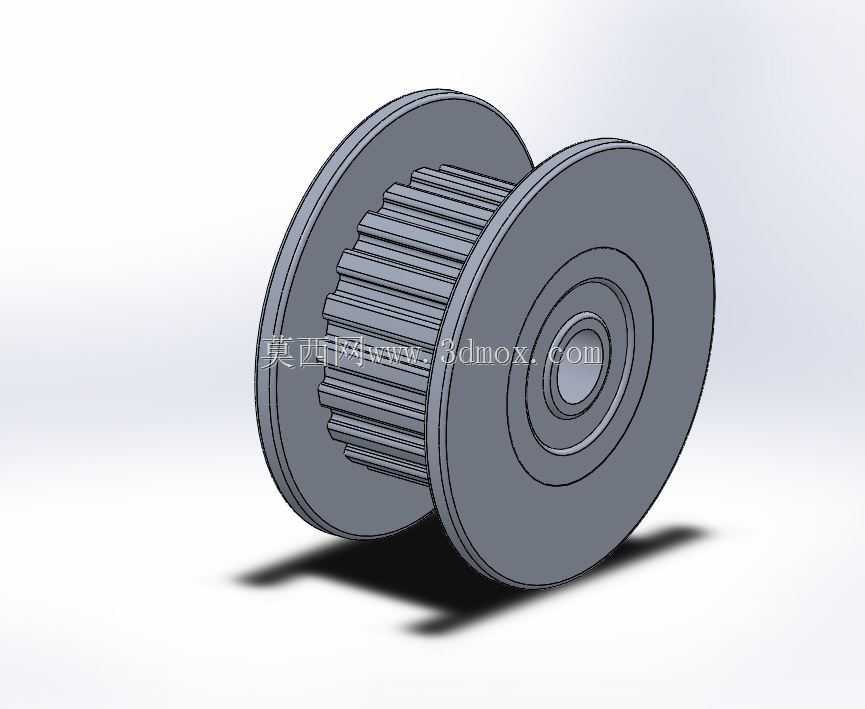

从功能特性来看，该带轮采用双侧挡边+中间等距齿槽的结构设计，中间齿槽的齿形完全匹配标准GT2同步带的齿距参数，齿槽侧面做了微小的倒角过渡，能够减少同步带齿面与轮齿啮合过程中的摩擦损耗，延长同步带的使用寿命；两侧的圆形挡边直径略大于带轮齿顶圆直径，能够对同步带形成可靠的侧向限位，避免设备高速往复运动时同步带从带轮槽内脱出，提升传动系统的运行稳定性。带轮中心设计有阶梯式安装通孔，可适配标准规格的滚动轴承与安装销轴，安装后带轮可绕销轴顺畅转动，转动过程无卡滞、无偏心晃动。

设计过程中，首先围绕3D打印机轻载、高速往复、高精度定位的核心需求确定参数：齿槽部分严格匹配常用2GT同步带的啮合尺寸，保证啮合过程中无间隙、无滑齿；双侧挡边的高度控制在合理范围，既能够实现可靠的带体限位，又不会额外增加过多的转动惯量，避免影响电机的动态响应速度；中心安装孔的尺寸与常用微型深沟球轴承的外径形成过盈配合，保证轴承安装后无松脱，同时轴承内孔可适配3D打印机设备常用的M3、M4规格安装螺丝或光轴，能够兼容绝大多数开源及商用桌面3D打印机的安装位尺寸。

从安装边界来看，该带轮整体外径控制在适配小型设备安装空间的范围内，整体轴向宽度与常用6mm宽度同步带完全匹配，安装时仅需预留出带轮转动的径向空间与两侧挡边的轴向间隙即可，无需对设备原有安装结构做大幅修改，既可以作为原厂设备的替换备件，也可以用于DIY自制3D打印机的传动系统搭建。带轮整体采用对称式结构设计，转动过程中动平衡表现优异，即使在较高的往复运动速度下也不会产生额外的振动，能够有效降低设备运行过程中的传动噪音，提升整机的运行平稳性。
