小型磁力搅拌器实验台结构设计

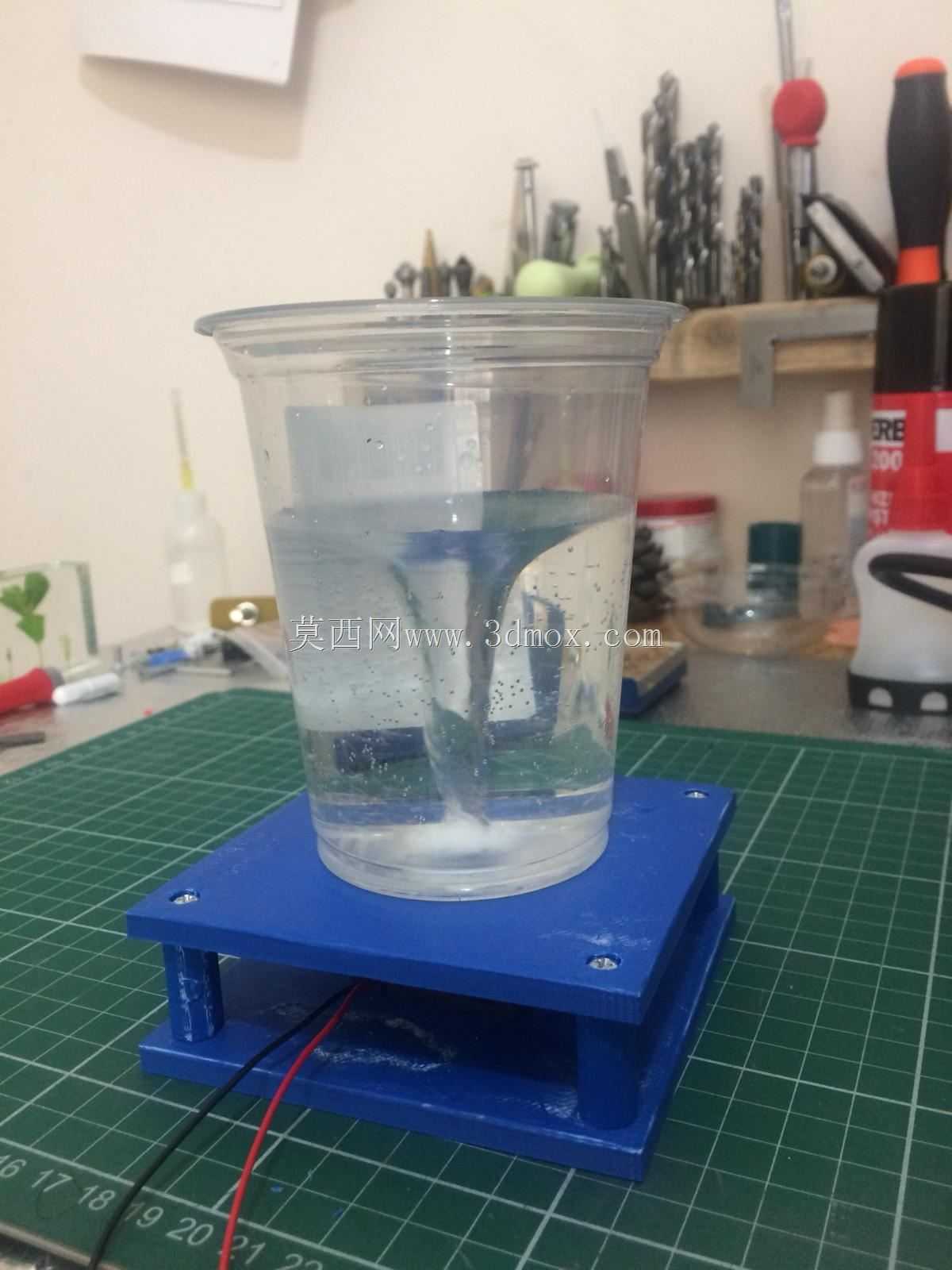

　　这套小型磁力搅拌装置主要面向实验室、教学演示、小型试剂调配以及桌面级工艺试验场景。实际使用时，透明容器直接放置在蓝色承载平台上，容器内部投入磁力搅拌子，平台下方布置旋转磁场发生部件，通过非接触磁力耦合带动搅拌子在液体中旋转，从而完成溶液混匀、试剂分散、低粘度液体循环等操作。与机械轴伸入容器的搅拌方式相比，磁力传动没有贯穿容器壁的动密封结构，容器可以保持相对封闭，减少液体飞溅、挥发和外部污染，对洁净度要求较高的小容量调配场景比较友好。

　　从结构布置看，装置采用上下两层平板式基座。上层平板承担容器定位与承重，板面预留安装孔，可用于固定限位圈、容器垫或辅助支架；下层平板用于容纳驱动电机、磁体安装座和走线空间。两层板之间通过立柱保持间距，形成稳定的盒式框架。这种布局的优点是重心低、台面接触面积大，搅拌过程中容器晃动小，同时电机和磁体被封闭在平台内部，外观整洁，也能避免实验液体泼洒到运动部件上。

　　设计思路上，磁力搅拌器的核心不在复杂外形，而在磁场作用半径、磁体旋转中心与容器底部距离、电机输出稳定性以及平台减振之间的匹配。磁体安装在驱动轴端部，随电机旋转形成交变磁场；搅拌子在容器内跟随磁场转动。若磁体与容器底距离过大，耦合扭矩会减弱，搅拌子容易失步；若距离过小，则对容器底部平整度和平台高度公差要求过高。模型中将承载板厚度、立柱高度和磁体位置统一考虑，使常用塑料杯、玻璃杯底部能够处于有效磁场范围内，兼顾通用性与传动效率。

　　外形尺寸方面，整体基座呈方形低矮结构，适合放置在实验台、办公桌或小型工作垫上。平台面积足以容纳常见一次性塑料杯和小烧杯，边缘不设置高围挡，便于更换不同直径容器。上层板的安装孔可作为扩展接口，后续可以加装传感器支架、加热垫固定架、防护栏或滴加管夹具。设备底部保留导线引出空间，红黑导线从平台侧下方走线，避免线材压在底座下方造成倾斜，也方便与外部调速电源或驱动板连接。

　　在功能特性上，该结构强调小型化、易制作和易维护。平板零件轮廓规则，立柱连接方式简单，适合通过三维建模后进行3D打印或板材加工验证。驱动部分位于下层空间，拆装时只需分离上下板，即可检查电机轴、磁体座和紧固件。容器接触面可增加防滑垫或耐化学腐蚀垫片，以降低玻璃杯滑动风险，并减少少量试剂洒落对平台表面的影响。对于教学场景，该装置还能直观展示磁力耦合、无接触传动和流体旋涡形成过程。

　　工程建模时需要重点控制几个边界：一是上层板平面度，若板面翘曲，容器底部与磁体距离不稳定，会导致搅拌子跳动；二是电机轴与磁体座的同轴度，偏心过大会产生振动和噪声；三是磁体固定可靠性，高速旋转时磁体不能出现松动或位移；四是平台高度与容器底部厚度的匹配，厚底玻璃容器可能需要减小磁体间距或提高磁体规格；五是走线位置，导线不应进入磁体旋转区域，也不应干涉底座平稳放置。

　　实际应用中，这类设备常用于水基溶液、染色剂、轻粘度胶液、教学实验液体以及小批量样品的初步混合。对于高粘度物料、含大量固体颗粒的液体或需要大剪切力的工艺，该小型结构的扭矩和散热能力有限，需要加大磁体、提高电机功率并增强机架刚性。总体而言，该模型以简洁的双层平台、隐藏式驱动和非接触磁力传动为核心，在保证桌面使用稳定性的同时，为实验容器更换、功能扩展和结构验证留出了足够空间。
