数码显微镜微晶玻璃固定支架结构

　　这套支架结构面向电子装联、显微检修与小型样件观测场景，核心作用是把手持式数码显微镜稳定约束在工作台上方，使镜头光轴与被观测板面保持可控的垂直关系。现场使用时，操作者常需要在电路板焊点检查、贴片元件对位、走线毛刺识别和微小尺寸比对之间反复切换；如果直接手持显微镜，焦距会随手腕抖动持续变化，图像边缘容易发虚，长时间作业还会造成肩臂疲劳。该结构通过底部承托板、竖向支撑件和镜头环抱夹具三部分协同受力，把显微镜重量传递到工作台面，释放双手用于调整电路板、探针或焊接工具。

　　底部承托面采用微晶玻璃材质，其表面平整、热膨胀小、硬度高，在烙铁余温、助焊剂滴落和频繁擦拭条件下仍能保持基准平面。玻璃板边缘预留安装孔位，孔距按照常见小型PCB检修垫板和显微镜底座边界协调布置，既可以直接平放于切割垫上，也能够通过紧固件与下方工作台定位。板面中央区域保持无遮挡，便于背光或侧光观察半透明样件；四周留出的操作空间允许镊子、热风枪喷嘴和万用表表笔进入，不会与支架立柱发生干涉。

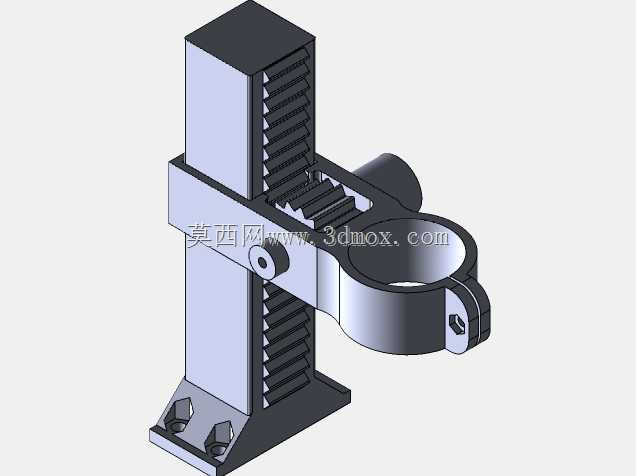

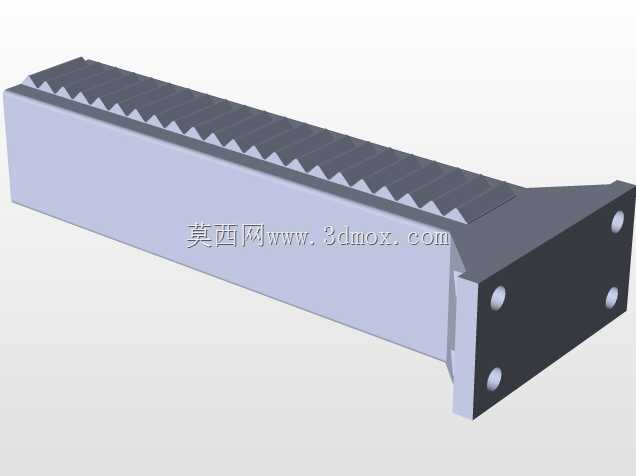

　　竖向支撑采用型材式立柱思路，柱身带有连续调节齿槽或等距安装位，使镜头夹持组件能够沿高度方向分段锁定。实际对焦时，先粗调支架高度，使显微镜物镜接近工作距离，再利用显微镜自身调焦环完成精细对焦；粗调机构承担行程变化，细调环节只做小范围旋转，可避免镜头直接撞击PCB。立柱与底板之间通过角接座传递弯矩，紧固件布置在受力轴线附近，能够抑制观测时镜头前后摆动。对于需要重复检测同一类电路板的工位，高度位置确定后可形成固定观测节拍，换件时只需平移电路板，不必重新寻找焦平面。

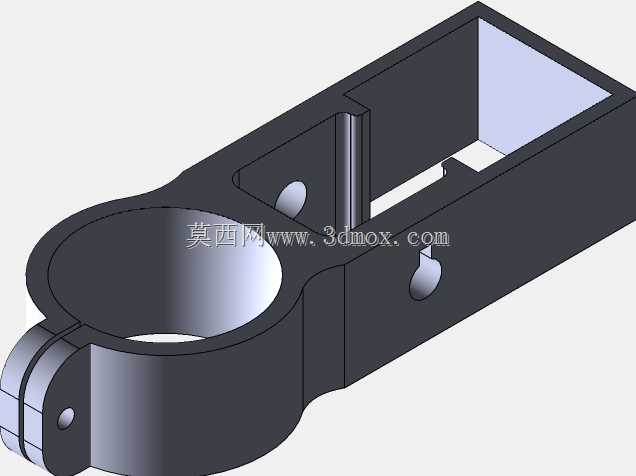

　　镜头夹持部分采用开口环抱结构，内壁贴合显微镜圆柱机身，侧面锁紧件提供均匀压紧力。夹持位置避开镜头调焦环和线缆出口，既保证调焦环可自由旋转，也防止USB线缆被压在支撑件下方。夹具与立柱之间设置转接板，转接板上的长槽允许镜头沿水平方向微调，使视野中心能够对准底板中心标记。对于直径略有差异的数码显微镜，可通过更换衬垫或调整开口间隙实现兼容，而不必重新制作整套支架。

　　从安装边界看，支架 footprint 控制在小型工作台垫范围内，底板四角不侵入焊接操作区；立柱位于被观测区域后侧，镜头悬伸长度只需覆盖常规PCB宽度，因此整体弯矩较小。显微镜最高点随立柱升降而变化，设计时在模型中保留了上限位置和下限位置的包络体，便于检查镜头与台灯、热风枪支架、显示器边缘之间的净距。线缆从镜头尾部向上引出，并沿立柱侧方理顺，可减少线缆拖拽造成的视野偏移。

　　结构建模过程中，玻璃板、金属立柱、夹持座和紧固件分别按材料与装配关系分层，配合面保留实际间隙，螺纹连接位置采用可重复拆装的约束思路。承托板下方的支撑脚使玻璃与桌面之间形成微小隔层，既能防滑，也能避免硬质颗粒夹在玻璃与桌面之间造成应力点。夹持座边缘设置圆角，减少显微镜机身在装入和取出时被刮擦的风险。

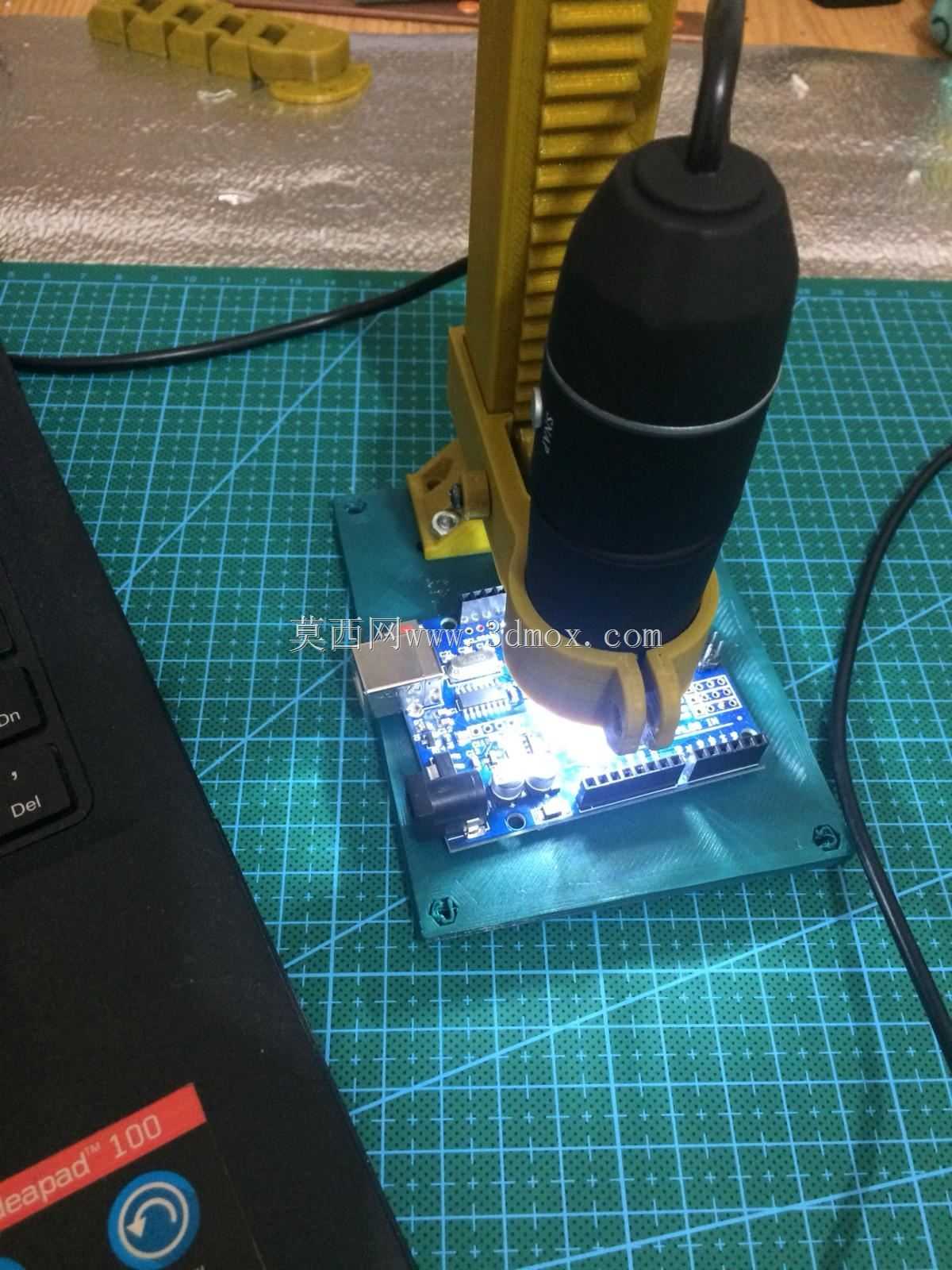

　　在电子维修工位上，该支架可用于焊点放大、丝印核对、连接器针脚检查；在教学实验环境中，可配合笔记本电脑实时显示显微图像，用于讲解贴片封装和焊接缺陷；在小批量装配环节，它又能作为简易观测工装，帮助操作者稳定记录调测过程。整套结构不追求复杂多轴运动，而是围绕垂直观测、快速调焦、少遮挡和易维护四个核心需求展开，使普通手持数码显微镜具备接近台式显微设备的稳定工作条件。
