90度螺纹锥度定位攻丝导向手柄

　　在小批量钣金维修、机箱改制、铝型材现场开孔以及手工攻丝作业里，最容易出现偏差的环节并不是丝锥本身，而是起攻瞬间的角度控制。手电钻预钻孔后，若直接用丝锥扳手切入，操作者只能凭手感维持丝锥与工件表面垂直；遇到薄铝板、塑料壳体、狭小装配位或已喷漆面板时，丝锥一旦偏摆，轻则螺纹歪斜、牙纹深浅不均，重则孔口扩成椭圆、丝锥折断在孔内。这个螺纹锥度定位手柄正是围绕这一现场痛点展开，它把丝锥夹持、垂直参照和双手施力整合在一个可快速打印制作的小型工装上。

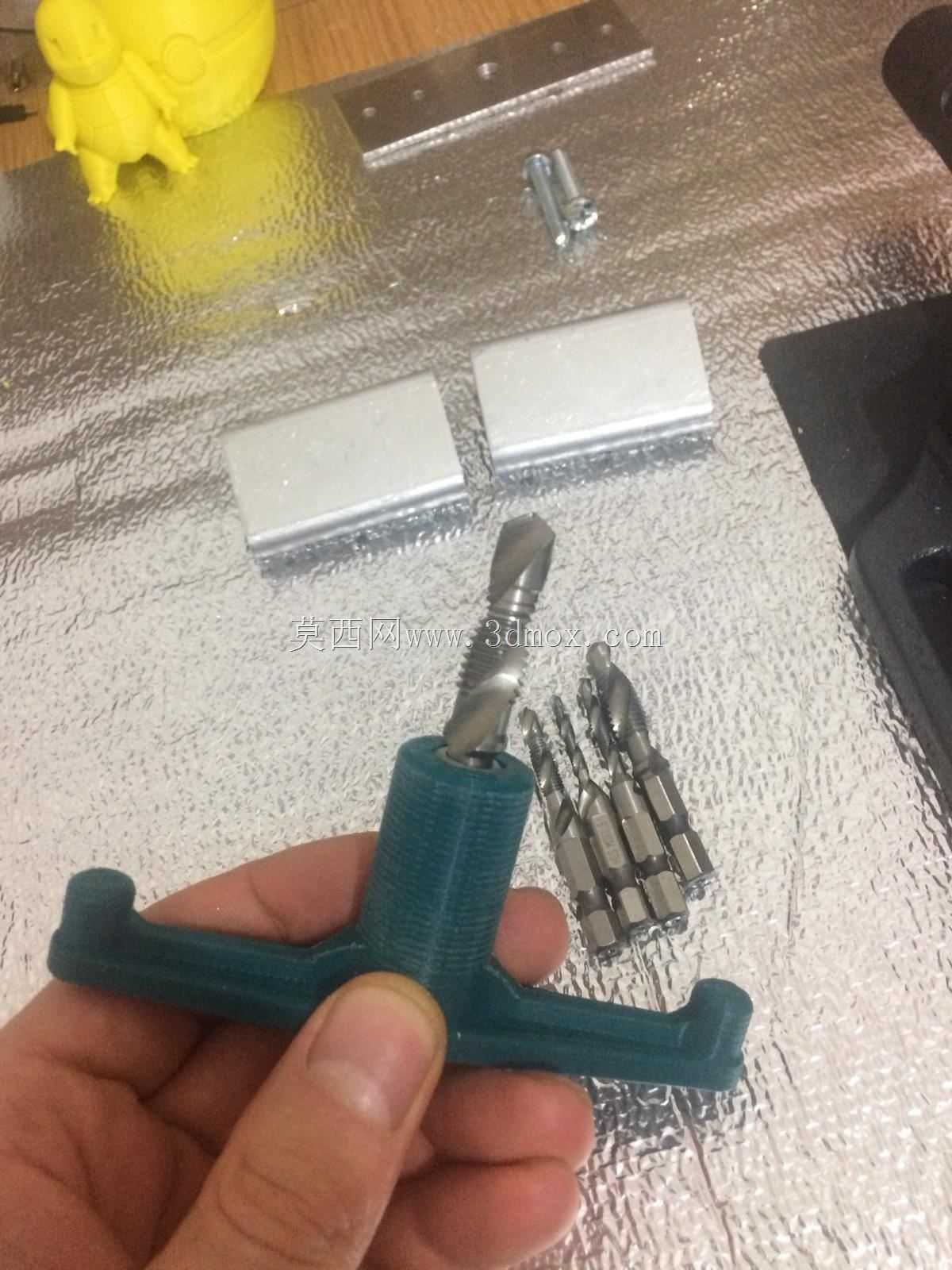

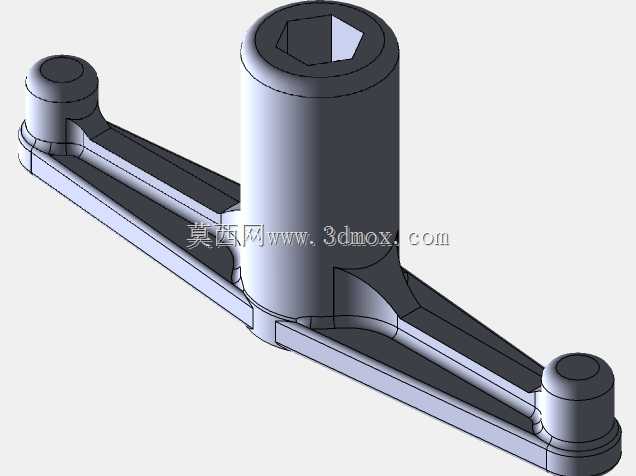

　　从结构上看，主体采用横向T形手柄布局，中间设置带锥度和内孔的导向座，丝锥从座体上方穿入并被限位，下端对准预制底孔。手柄向两侧延展，形成较长的力臂，攻丝时不需要额外搭配棘轮扳手，手掌下压、手指旋转即可完成进给。相比短小的丝锥铰手，这种宽手柄在低速回转时更稳，侧向晃动被明显抑制；操作者可以把注意力放在阻力反馈上，而不是反复校正丝锥姿态。

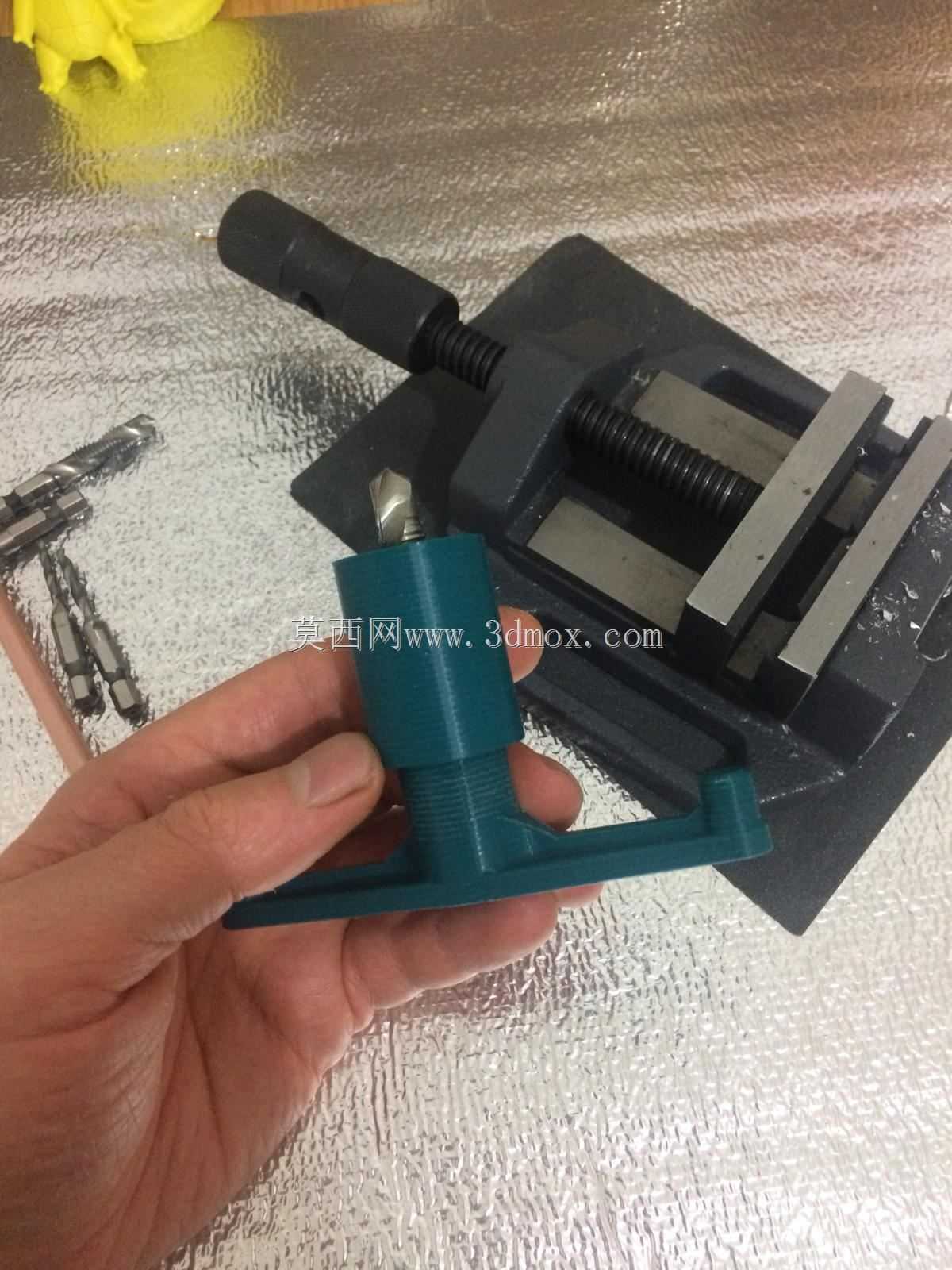

　　导向座是整套工装的核心。它的内腔并不追求复杂夹紧机构，而是围绕常用六角柄丝锥和批头式攻丝工具的外形进行包容定位，使工具轴线与手柄底面保持固定90度关系。座体上部保留锥度过渡，既能增强手柄根部的抗弯截面，也能让丝锥受力时不在开孔处形成尖锐应力集中。底部平面作为贴靠基准，使用时可压在工件表面或靠近孔位的平整垫块上；当底面与工件贴合、丝锥穿过中心孔进入底孔时，起攻角度便被机械约束在垂直方向。

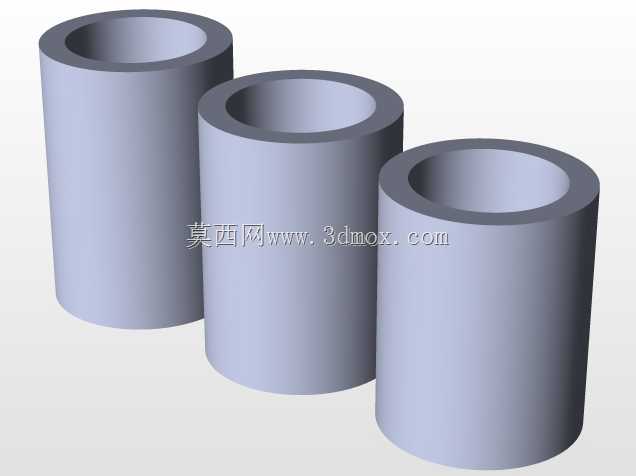

　　实际建模时需要重点控制三类边界。第一是中心导向孔与丝锥柄部的配合间隙，间隙过小会出现装卡困难、塑料孔壁被六角棱边刮伤，间隙过大则失去定位意义，通常以能顺滑插入、周向仅有轻微旷量为宜。第二是手柄底面到丝锥切削端的露出长度，若露出过长，丝锥在接触底孔前仍有一段自由悬伸，垂直约束会减弱；若露出过短，又会影响排屑和观察切入位置。第三是两侧手柄的张开尺寸，过长会降低狭小空间内的可用性，过短则旋转费力，模型中采用适中翼展，使成人单手可以握住一端、另一手辅助稳定，也可双手交替扭转。

　　工装的应用场景并不限于传统金属攻丝。在3D打印件、树脂壳体、亚克力面板、控制盒安装耳等非金属零件上加工M3至M6小螺纹时，操作者常因材料软、导向差而把孔口攻成喇叭口；该定位手柄能够在首扣螺纹形成时提供稳定法向参照，使螺纹入口更平整。对于钣金机柜、导轨安装板、传感器支架等需要现场补螺纹的工位，它也可以作为钻孔后的随动导向辅具，配合底孔规或简单垫块使用。

　　外形设计上，手柄没有多余装饰，两翼末端略微加宽并做圆角，以增加掌心接触面积；中间座体向上隆起，形成足够的握持厚度和孔道长度。底面保持连续平面，避免因凸起筋位影响贴合。若通过增材制造制作，应优先选择层纹方向与主要弯曲受力相匹配的摆放方式，手柄根部和导向孔周围可适当增加填充密度；孔位内部若存在打印支撑，需彻底清理，防止丝锥柄部被残渣卡住。

　　从维护角度看，该结构不设弹簧、卡爪或细小活动件，污染后只需清除铁屑和切削液残留。导向孔若长期被金属丝锥棱边磨损，可以通过更换打印件或调整内壁补偿量恢复精度。对于结构设计人员而言，这类模型的价值不在复杂曲面，而在于把一个抽象的90度装配要求转化为手可感知的基准面、孔轴关系和力臂长度；在建模时需反复核对丝锥插入后的切削端位置、手柄旋转包络、底面贴合面积以及手指操作空间，才能让工装真正服务于现场攻丝，而不是停留在外观展示。
