欧标3030工业铝型材截面结构

　　该截面属于30系列方形工业挤压铝型材，外轮廓控制在30mm×30mm，是轻型设备框架、桌面工装、检测台架和小型自动化护罩中使用频率很高的规格。截面四周布置标准槽口，槽口外侧有效宽度约8.2mm，能够容纳T型螺栓、滑块螺母和弹片螺母，使面板、铰链、门吸、传感器支架等附件可以沿型材长度方向任意位置装入，不必在主体上额外钻孔。

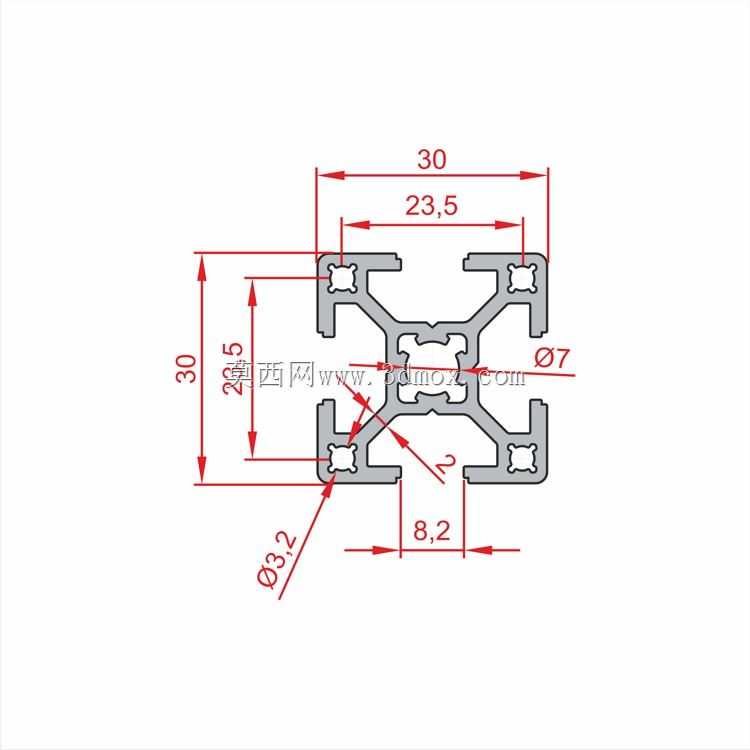

　　从截面看，型材四个角部形成带空腔的加强区域，中部通过多道斜向和横向筋板连接，兼顾轻量化与抗弯、抗扭能力。中心区域预留安装孔位，图中标注直径约7mm，可用于沿长度方向穿入紧固件、定位销或走线；斜向辅助孔直径约3.2mm，适合配合自攻螺钉、小型连接件或辅助定位结构。外轮廓总宽30mm，内部主要槽底跨度约23.5mm，壁厚与筋板过渡处采用圆角，有利于挤压成型时金属流动，也能降低尖角处应力集中。

　　这类型材最常见的用途，是搭建3D打印机机架、电子实验台、视觉相机支架、轻工装配工位和设备外围防护栏。由于截面四边均有槽，设计师可以在同一根杆件上完成横向梁、竖向立柱和斜撑的连接；配合三维模型进行布局时，可直接按中心线确定框架外边界，再根据槽口位置校核螺栓头、螺母和端盖的干涉情况。

　　建模时应重点还原槽口钩边、中心孔、斜孔、内腔筋板和圆角过渡，而不是只画一个30mm方框。槽口形状决定了标准连接件能否顺利滑入，钩边厚度则影响螺母锁紧后的接触强度。若用于承力机架，还需要结合跨度评估挠度：短跨距台面可单根使用，较长横梁宜采用双型材并排、增加斜撑或选择更大截面。

　　安装边界方面，型材端面通常配30系列端盖，切割长度按框架净尺寸加锯缝余量核算；直角连接可采用内置角件或隐藏式连接件，外露角件装拆方便，隐藏连接外观更整洁。面板安装时，螺钉不应直接压在薄壁槽口边缘，而应通过槽内螺母传递夹紧力。走线场景可利用中心孔和外侧槽腔，线束从槽内通过时再加盖板，既能保护线缆，也能避免运动部件干涉。

　　整体设计思路体现了工业铝型材模块化装配的特点：以稳定的挤压截面提供基础刚度，以开放槽口实现灵活连接，以标准孔位和附件体系减少焊接与单件机加工。结构工程师在选型时，可将该截面作为轻型框架的基础单元，在三维环境中完成截面对接、紧固件占位、门板开合和维护空间检查，从而在加工下料前确认装配可行性。
