0至36伏可调直流稳压电源外壳

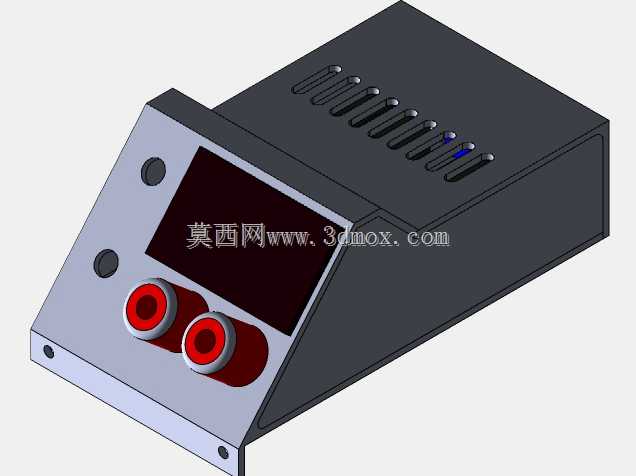

　　该作品呈现的是一台面向电子调试、实验台供电和小型维修场景的0-36V可调直流电源整机结构。设备采用扁平卧式金属壳体，主体外壳为折板成型结构，上盖布置显示窗口、调节旋钮、输出接线端子和散热槽，底部预留电路板、功率器件、散热片及线束的安装空间。整体形态强调桌面使用时的稳定性，前端操作区集中在靠近使用者的一侧，接线端子位于面板边缘，便于表笔、鳄鱼夹和负载导线快速插拔。

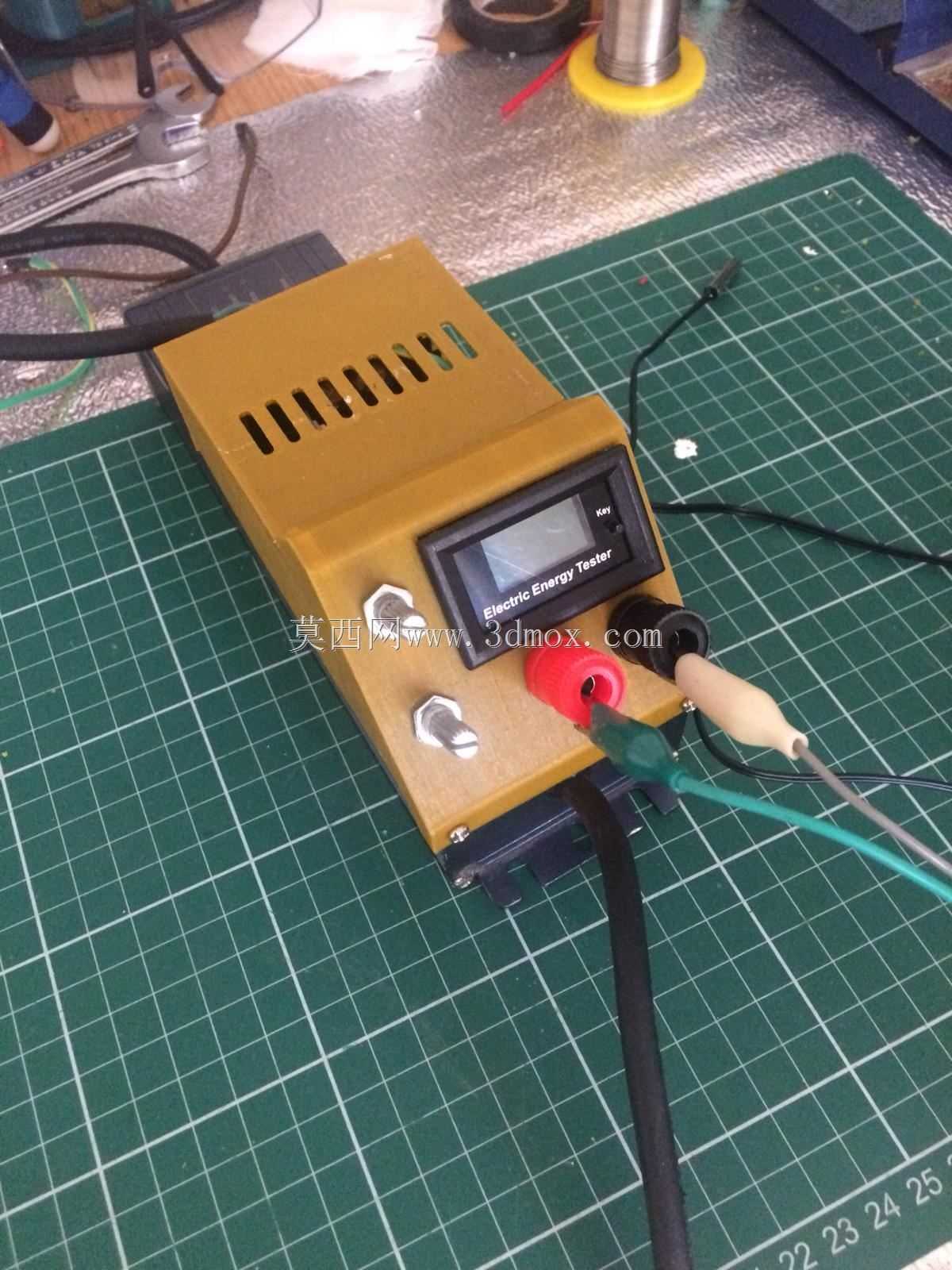

　　从实际用途看，这类电源常用于电子元器件通电验证、小型电机驱动、传感器供电、控制板调试、充电实验以及教学实训。面板上的电能/电压显示区域可让操作者直观读取输出状态，红色接线柱与黑色接线柱区分正负极，降低反接风险。两个金属旋钮对应电压调节和相关参数设定，旋钮位置与显示窗口保持同一视线高度，调试时不需要俯身寻找控件。面板开孔、端子间距和旋钮沉台均围绕手工接线与频繁调节设计，适合实验台、维修工位和小批量产品检测区使用。

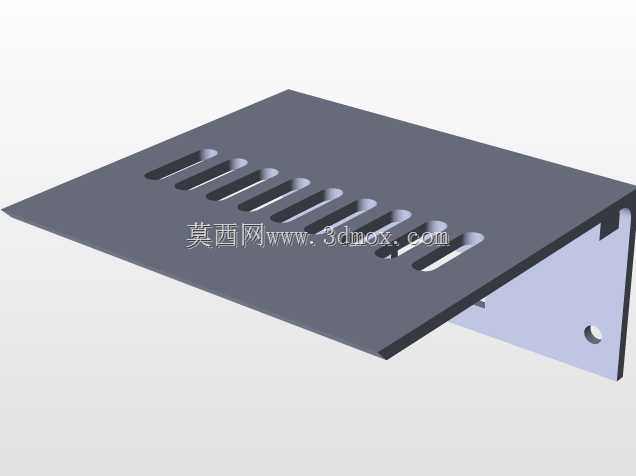

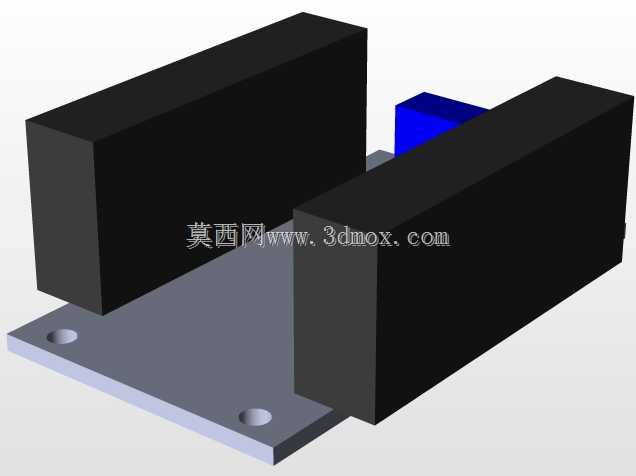

　　结构设计上，外壳采用薄板折弯加螺钉固定的思路，上盖承担面板功能，下壳或底盖容纳内部电气模块。顶部长条散热槽沿功率元件发热区域排布，槽孔方向与内部自然对流路径相配合，可在风扇缺失的情况下改善热量散出。壳体边角做了简洁过渡，前端略低、后部承载较高元件的布局有利于内部堆叠：显示模块靠近面板开窗，接线柱直接固定在面板上，调节电位器通过螺母锁紧，功率散热件可贴近壳体或底板安装，导线从端子后方短距离连接至电路板，减少长导线带来的干扰和拉扯。

　　外形边界方面，整机长宽比例接近便携工具盒，厚度控制在桌面设备常见范围内，可放置于防静电垫、工作台架或仪器层板上。底部需要预留脚垫位置，以避免金属壳体直接接触台面，同时形成底部空气夹层。面板两侧应保留手部握持或移动空间，后方和侧面不宜紧贴遮挡物，尤其散热槽上方应避免堆放导线、图纸和工具。若用于固定工位，可在底壳增加折弯耳片或沉孔，实现螺钉固定；若需要便携移动，则边角圆角和壳体刚度需要重点校核，防止跌落时面板端子受力变形。

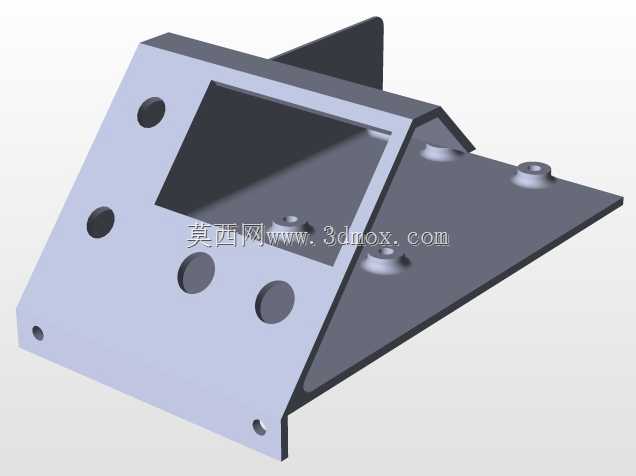

　　建模时需要重点处理面板开孔与实物装配件的配合关系。显示窗口不是单纯装饰孔，其四周要考虑液晶屏边框、透明保护片和固定压条的厚度；接线柱孔位需匹配绝缘套、螺母和焊片直径，孔距过近会导致扳手无法操作，孔距过远则浪费面板空间。旋钮孔应与电位器轴径、锁紧螺母和刻度标识位置一致，散热槽宽度要兼顾通风效率与异物落入风险。外壳折弯处需保留合理内圆角，展开下料时不能忽略折弯扣除，螺钉柱、底板支撑和内部隔离板的位置应与电源板、变压器或升降压模块的实际尺寸联动。

　　在电气安全层面，金属外壳需要考虑接地连续性，面板开孔边缘不能与带电端子形成短接风险。接线柱周围应保留绝缘间隙，红色端子旁设置明显极性标识，显示窗下方可布置型号或量程标识。内部强弱电若并存，应通过隔板、走线槽或固定柱将高压输入与低压输出分开；功率电阻、整流器件和稳压模块附近避免紧贴塑料件，线束经过折边孔位时应增加护线圈。对于长期通电的工位设备，壳体材料优先考虑表面阳极氧化或喷涂金属板，既提高耐磨性能，也能在频繁使用中保持面板平整。

　　该结构的价值在于把零散电源模块、显示部件、调节元件和输出接口整合为可独立放置的台式装置。三维设计过程中，既要还原外观比例，也要体现装配逻辑：上盖可拆、底板可装、端子可锁、线束可走、热量可排。对于设备选型人员，可据此评估桌面占用、接线便利性和维护空间；对于结构建模人员，可围绕钣金折弯、面板开孔、紧固件位置和内部元件干涉进行细化，使模型不仅具备展示效果，也能服务于实际加工与装配验证。
