小型离心式通风机结构设计方案

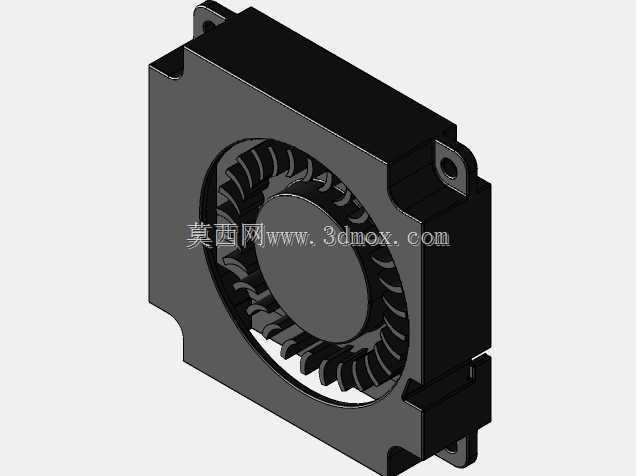

这款小型离心风机主要面向狭小空间的通风换气、局部散热、工艺送风等场景设计，可广泛应用在小型设备机柜散热、实验室局部排风、小型工位除尘送风、紧凑型暖通系统末端送风等场景，能够在有限的安装空间内提供稳定的风压与风量输出，满足小范围空气输送的实际需求。从实际用途来看，该设备依靠叶轮高速旋转产生的离心力对空气做功，将进入叶轮的空气加速增压后沿机壳出口方向导出，既可以完成封闭空间的空气置换，也能为发热元器件提供持续的冷却气流，还可在小型除尘系统中作为动力源带动含尘气流流向过滤装置，适配多种小流量空气输送的工况。在功能特性上，这款离心风机采用直联式传动结构，省去了皮带传动的张紧维护环节，整体结构紧凑运行震动小，进风口采用轴向集流设计能够有效降低进气阻力，蜗壳型线经过多轮优化匹配叶轮出口流场，减少气流在机壳内部的涡流损失，提升气动效率的同时降低运行气流噪音，出风口采用平直法兰边设计，方便对接不同规格的通风管道，适配多种安装连接需求。设计过程中首先围绕目标工况的风压风量参数确定叶轮的直径与叶片型线，采用后向式叶片设计兼顾效率与运行稳定性，避免小流量工况下出现喘振问题；蜗壳的宽度与扩压角度严格匹配叶轮出口的气流速度分布，保证气流从叶轮流出后能够顺畅减速增压，减少流动损失；整体结构采用对称式布局设计，将叶轮的重心布置在转轴的支撑跨距中点，降低运行时的动不平衡量，提升长期运行的可靠性。外形尺寸上该风机整体轮廓控制在40x40x10的紧凑边界内，安装时仅需预留对应尺寸的安装空间即可，进风口与出风口的连接位置都做了标准化的安装边设计，安装固定孔位采用对称布置，既可以卧式安装也可以立式安装，能够适配不同设备内部的安装布局，不需要额外定制转接结构就可以完成装配，有效降低现场安装的适配成本。
