8mm孔径绕线式挠性传动联轴器

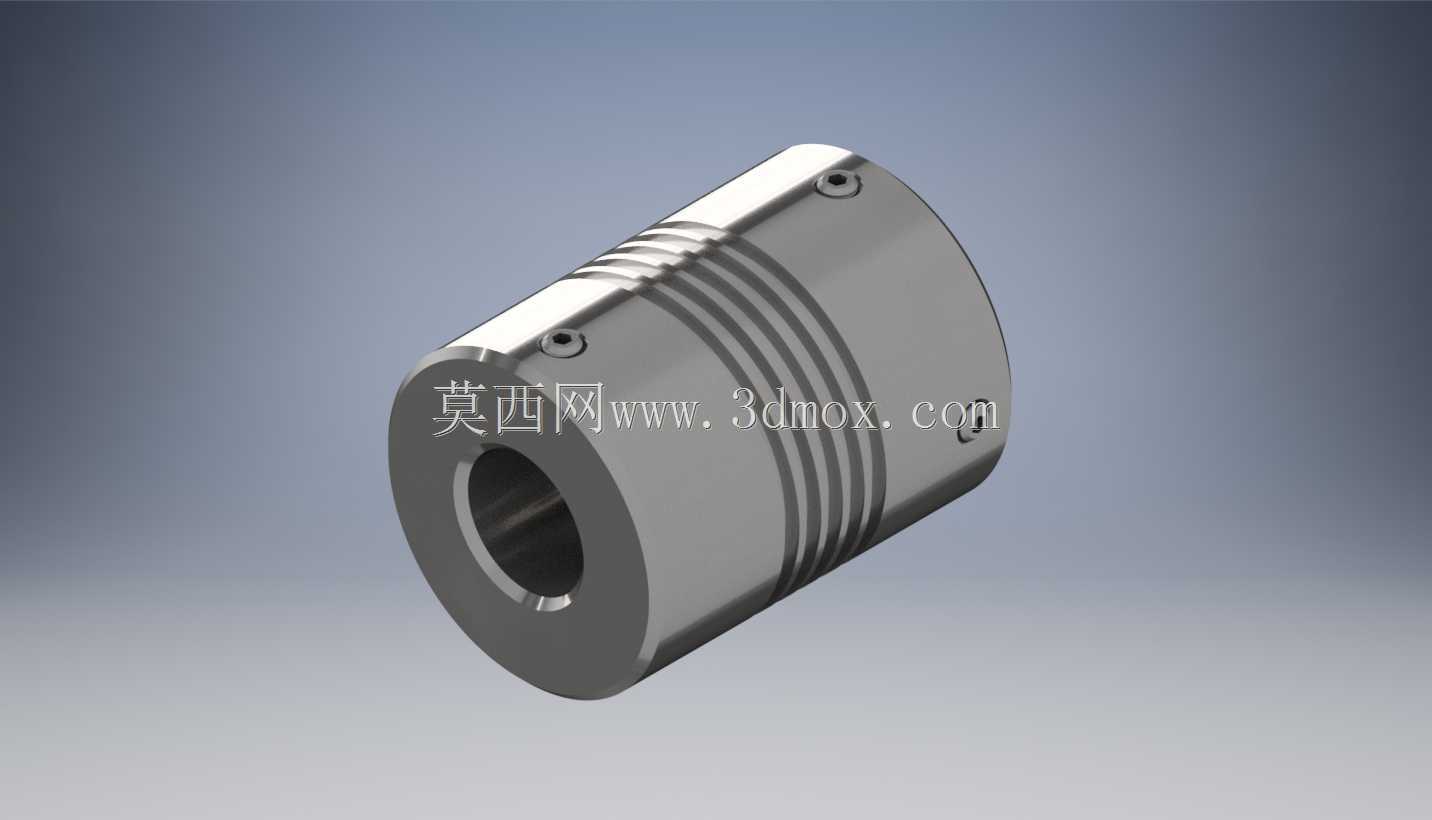

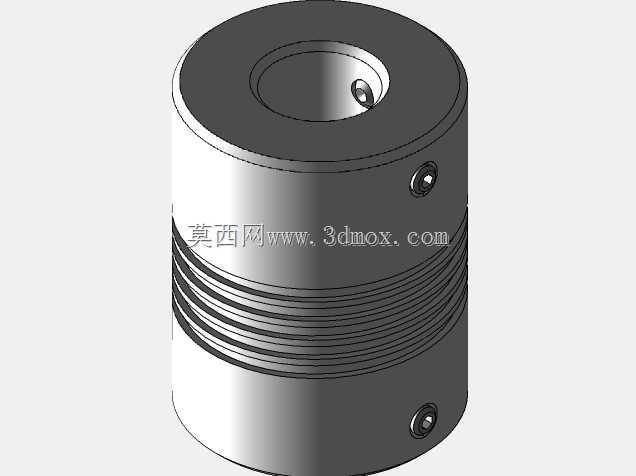

这款绕线式挠性联轴器，主要面向小功率精密传动场景设计，常见应用于小型伺服传动系统、编码器连接机构、微型步进电机输出端、3D打印设备传动链路、小型自动化检测设备的动力传递环节，也适配小型泵类、精密仪器仪表的轴系连接需求，用来解决传动链路中两根轴之间存在的微小径向偏移、角度偏斜以及轴向窜动问题，避免硬连接状态下因安装对中误差、运行受力形变带来的额外负载，保护电机、编码器这类核心精密部件不受额外径向力损伤，延长整套传动系统的使用寿命。产品整体为圆柱一体式结构，主体采用金属材质加工，外圆柱面加工有连续的螺旋绕线槽，这一结构是实现挠性补偿的核心设计：通过螺旋槽自身的弹性形变，来吸收两轴之间的不对中量，相比传统的刚性联轴器，它不需要极高的安装对中精度，就能实现平稳的扭矩传递，同时自身具备一定的阻尼特性，能够过滤传动过程中的微小振动，降低传动噪音。两端为对称的光孔安装结构，适配8mm直径的传动轴，孔侧设置有顶丝固定位，安装时将两端轴分别插入对应内孔，拧紧顶丝即可完成固定，不需要额外的复杂安装工装，拆装维护十分便捷。设计过程中重点平衡了挠性补偿能力与扭转刚性的关系：螺旋槽的槽宽、槽数、螺距经过反复调校，既保证足够的形变空间来补偿安装偏差，又避免扭转刚度过低带来的传动滞后问题，确保动力传递过程中转角误差控制在极小范围内，满足精密传动的精度要求。外形为规则圆柱结构，最大外径适配常规小型传动件的安装空间，整体轴向长度紧凑，不会占用过多的安装轴向尺寸，安装边界清晰，不需要额外预留避让空间，能够直接适配现有标准8mm轴系的安装尺寸，替换同规格刚性联轴器时不需要改动周边安装结构。联轴器表面做了均匀的氧化处理，具备基础的防锈抗腐蚀能力，能够适应常规工业车间的温湿度环境，长期运行不会出现表面锈蚀问题，日常使用仅需定期检查顶丝紧固状态即可，不需要额外的润滑维护，使用成本较低。在传动性能上，它可以实现零背隙的动力传递，正反转切换时没有空程误差，非常适合需要频繁正反转、定位精度要求较高的小型传动场景，相比膜片联轴器、波纹管联轴器这类挠性件，它的结构更简单，抗意外冲击的能力更强，不容易出现膜片撕裂、波纹管变形失效的问题，在中小扭矩的精密传动场景下具备更高的可靠性。
