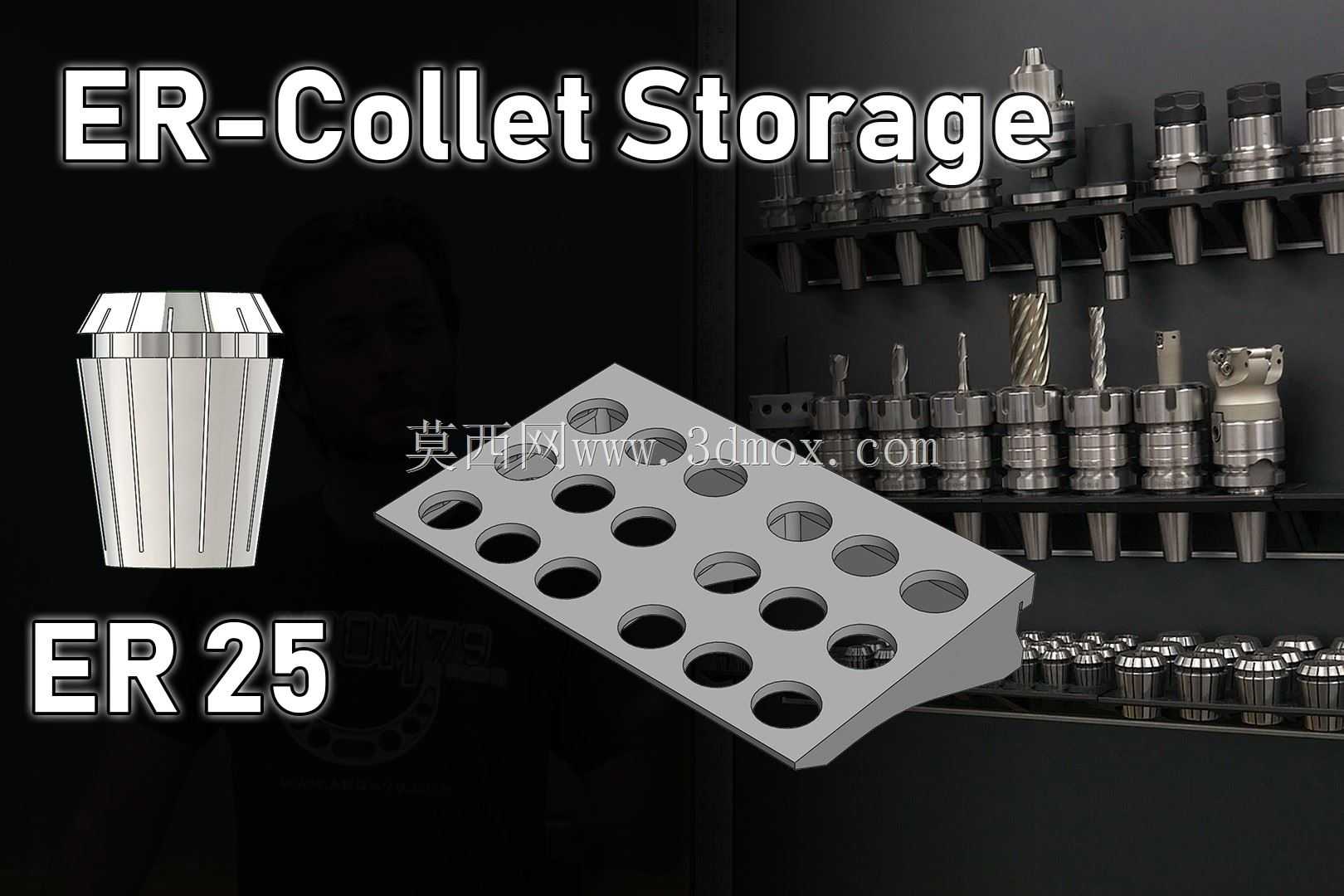

DIN导轨安装式ER25夹头收纳存储架

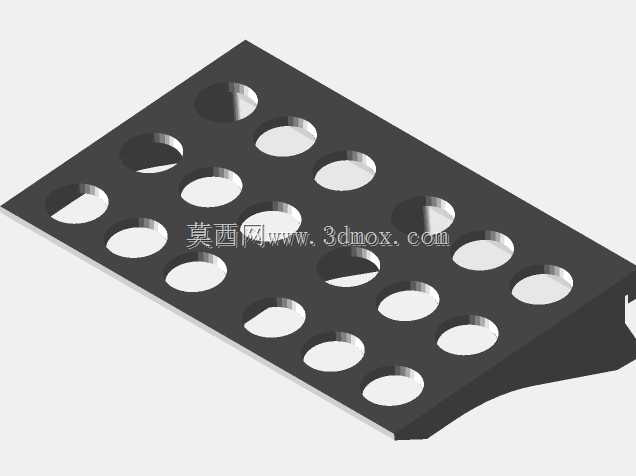

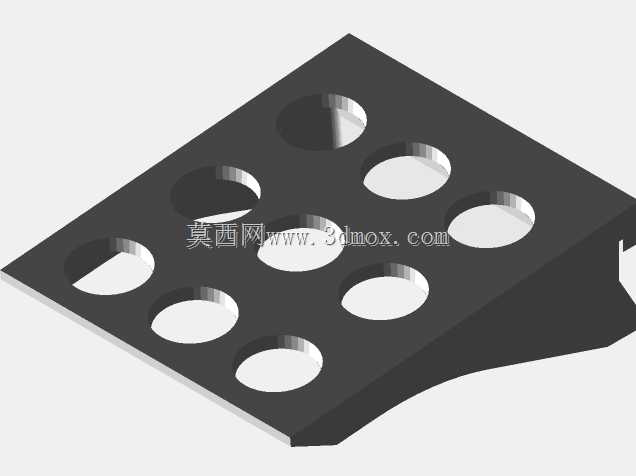

在数控加工车间的日常作业场景中，ER系列弹性筒夹是铣削、钻削、攻丝等工序里连接主轴与刀具的核心夹持配件，ER25作为加工场景中适配范围极广的筒夹规格，覆盖了从小径钻头到中等直径铣刀的夹持需求，单台加工中心往往会配备十数只不同内孔尺寸的ER25夹头来匹配不同刀具。以往车间内的夹头多随意放置在工具盒、工作台面，不仅取用翻找耗时，夹头的弹性缝隙、定位端面还容易落入切屑、沾染切削液，长期下来会导致夹持精度下降、夹头锈蚀报废，甚至因为夹头混放错拿，引发加工时刀具跳动超差、工件报废的问题。这款适配DIN导轨安装的ER25夹头存储架，正是针对机加工车间的筒夹收纳痛点设计的工位级存储配件。它采用标准DIN导轨安装接口，可以直接固定在机床旁的电气安装导轨、工具挂板导轨上，无需额外打孔安装，能够紧贴加工工位布置，操作人员在换刀时伸手即可取放对应夹头，大幅缩短换刀准备的辅助时间。存储架整体采用多孔阵列式布局，每个孔位的内径与ER25夹头的外圆锥度精准匹配，夹头插入后可以保持竖直稳定放置，不会出现倾倒磕碰的情况，同时孔位深度经过专门设计，夹头放入后其弹性收缩段完全悬空，不会与架体发生挤压，避免长期放置导致夹头弹性变形，影响夹持精度。架体的外形采用斜切边角设计，既减少了安装时的尖锐边角磕碰风险，也能让操作人员更清晰地看到每个孔位内的夹头规格，方便快速识别取用。在安装边界上，这款存储架的宽度适配标准35mmDIN导轨的安装尺寸，整体厚度控制在较薄的范围内，不会过多占用机床旁的操作空间，即使在狭小的工位旁也能顺利安装。架体的孔位间距经过合理排布，相邻夹头放入后不会发生干涉，取放时手指有足够的操作空间，不会因为间距过小导致取放时碰落相邻夹头。在实际生产应用中，这类导轨式夹头存储架除了可以收纳ER25夹头，也能临时放置拆卸下来的刀柄螺母、锁紧扳手等小型换刀配件，让工位旁的工具排布更加规整，从细节上提升车间的5S管理水平，减少因为工具杂乱导致的操作失误，同时也能有效保护高精度夹头不受切屑、切削液的污染，延长夹头的使用寿命，稳定加工过程中的刀具夹持精度，降低因为夹头精度问题导致的加工质量风险。
