塔兰图拉3D打印机XZ轴运动模组优化结构

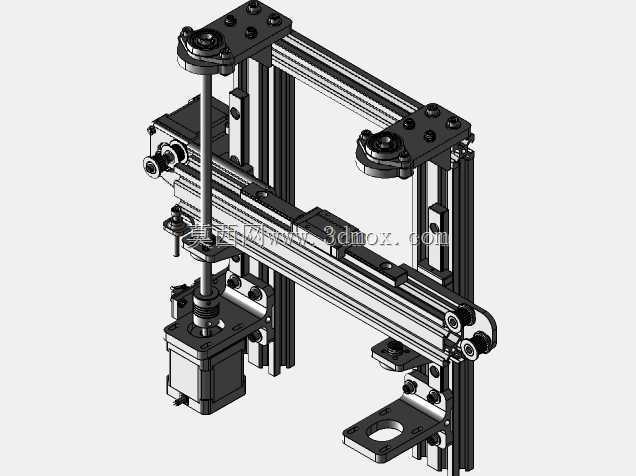

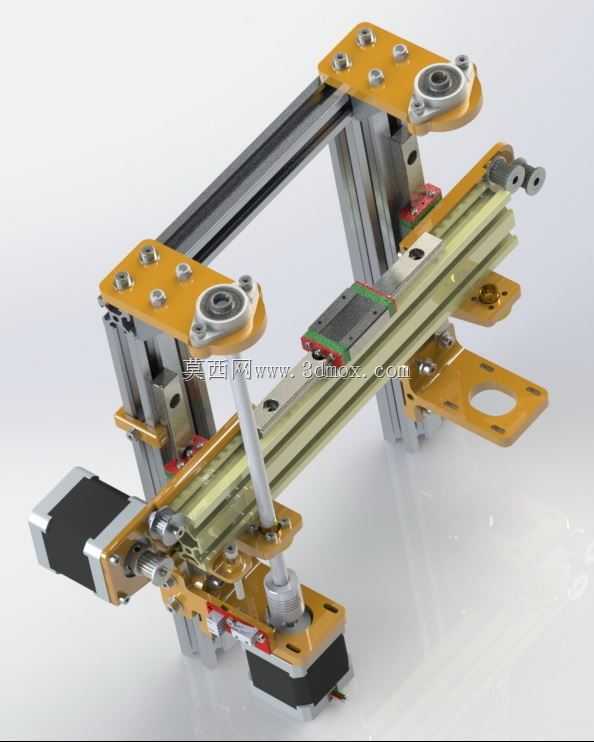

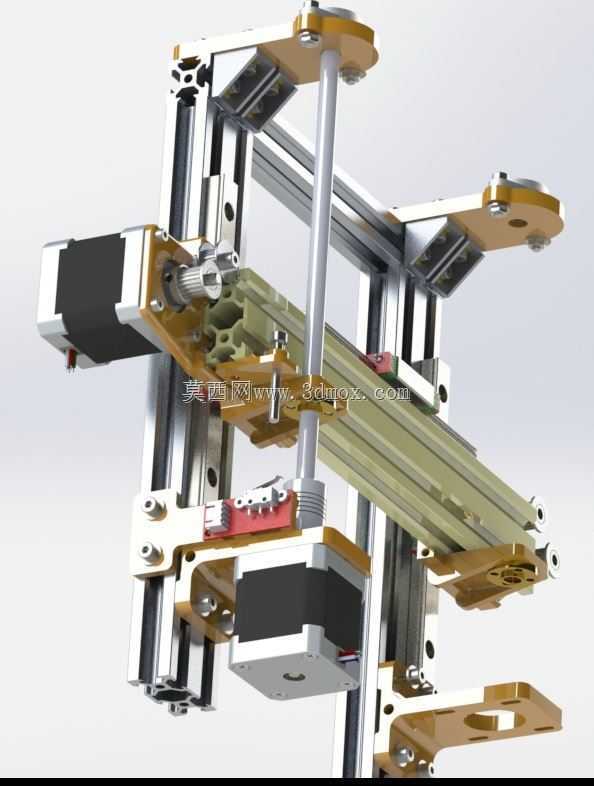

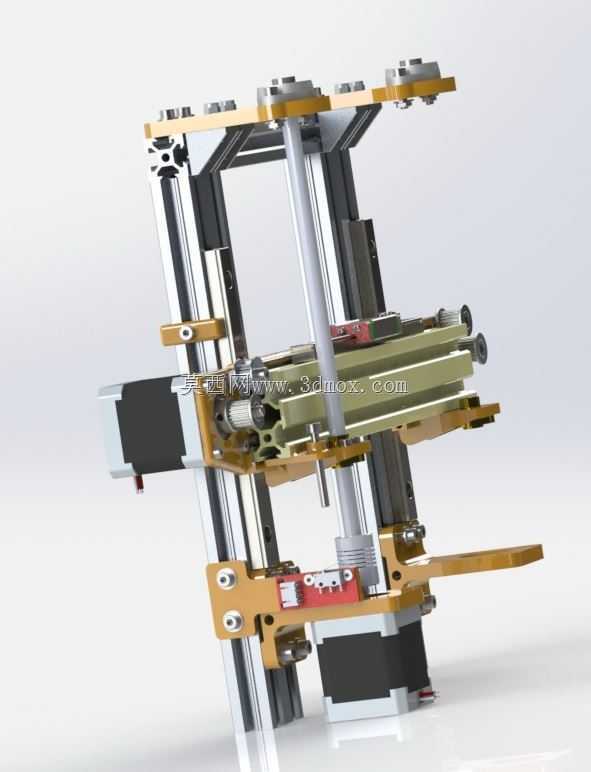

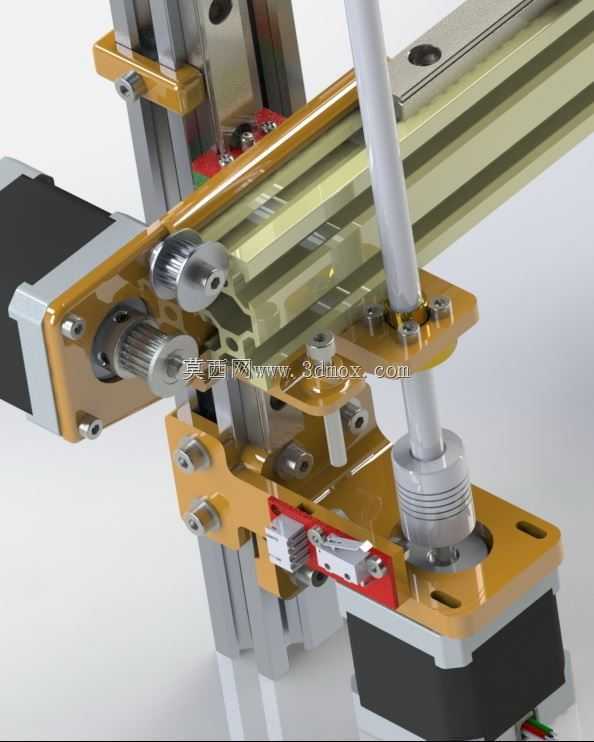

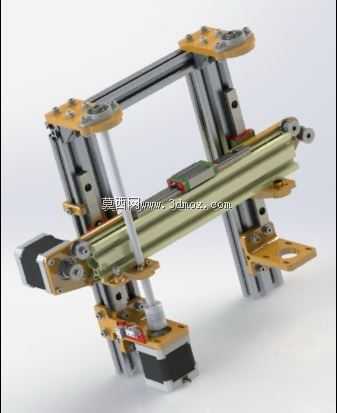

该结构是针对桌面级FDM 3D打印机的XZ轴运动系统做的迭代优化设计，核心应用于个人创客、小型工作室的桌面级增材制造场景，适配小尺寸定制零件、手板原型、创意模型的打印作业，能够覆盖PLA、ABS、TPU等常见熔融沉积耗材的加工需求。整套运动模组采用铝型材搭建框架主体，兼顾结构刚性与轻量化属性，型材的标准槽位设计支持后期拓展加装附件，比如风冷管路、料架、自动调平传感器等，无需额外打孔改造即可完成功能升级。X轴运动单元采用双光杆线性导向搭配同步带传动的方案，打印头滑台通过铜套与光杆配合，运动过程中阻尼均匀无卡顿，同步带的张紧结构集成在滑台两端，用户无需拆解主体即可快速调整皮带张紧度，避免长期使用后皮带松弛导致的打印层纹错位问题。Z轴采用单丝杆搭配双侧光杆导向的布局，丝杆与X轴横梁的连接座做了同轴度优化设计，能够消除丝杆转动过程中的径向窜动，保证Z轴升降的层厚精度，避免打印件出现层纹不均、Z轴错位的常见故障。设计过程中针对原有结构的装配偏差问题做了公差补偿，所有连接位的安装孔位都做了适配调整，组装阶段无需额外打磨修配即可完成装配，各运动部件的安装边界都预留了足够的操作空间，后期维护更换皮带、滑轮、丝杆螺母等易损件时，无需完全拆解框架即可完成操作。整套模组的外形尺寸适配常规200*200*200mm打印幅面的桌面机型，安装孔位与原版塔兰图拉机型的底座完全兼容，老用户可以直接替换原有XZ轴结构实现精度升级，无需更换整机底座与电控系统。X轴滑台的打印头安装位采用标准通用接口，支持适配近程挤出、远程挤出等不同结构的挤出头组件，用户可以根据自身打印耗材的需求灵活更换挤出方案，比如打印柔性耗材时更换近程挤出头，打印高温耗材时更换金属挤出头与高温热端，整套结构的拓展性能够覆盖绝大多数桌面级3D打印的使用需求。
