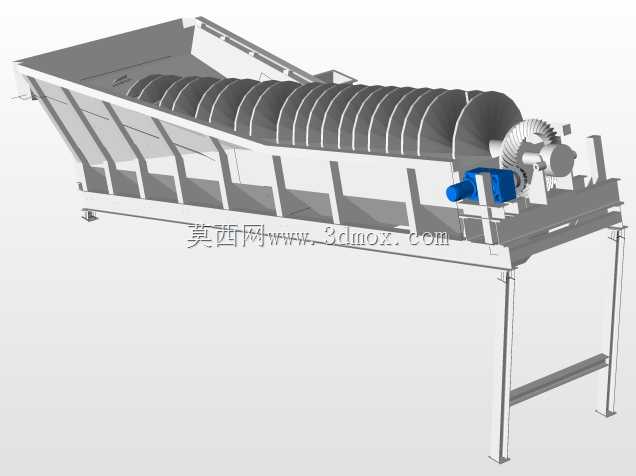

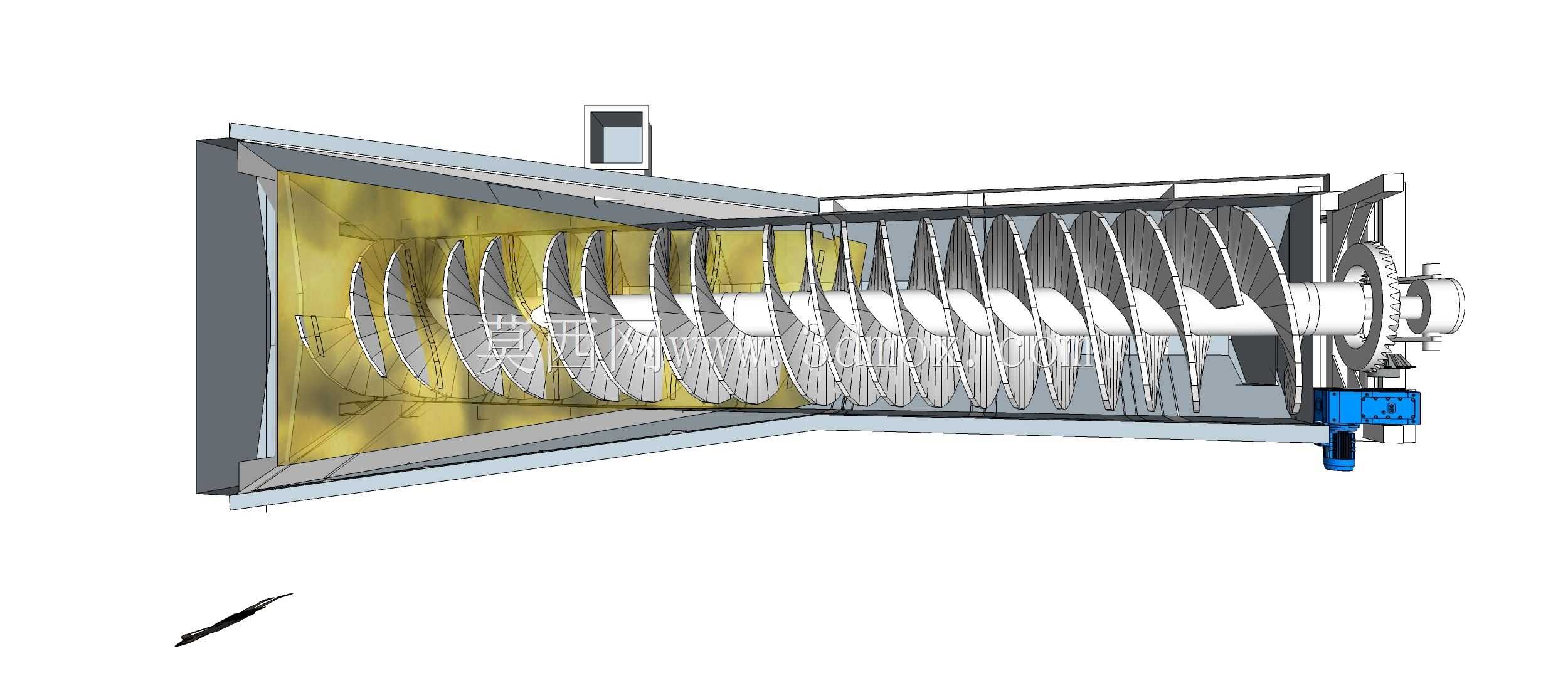

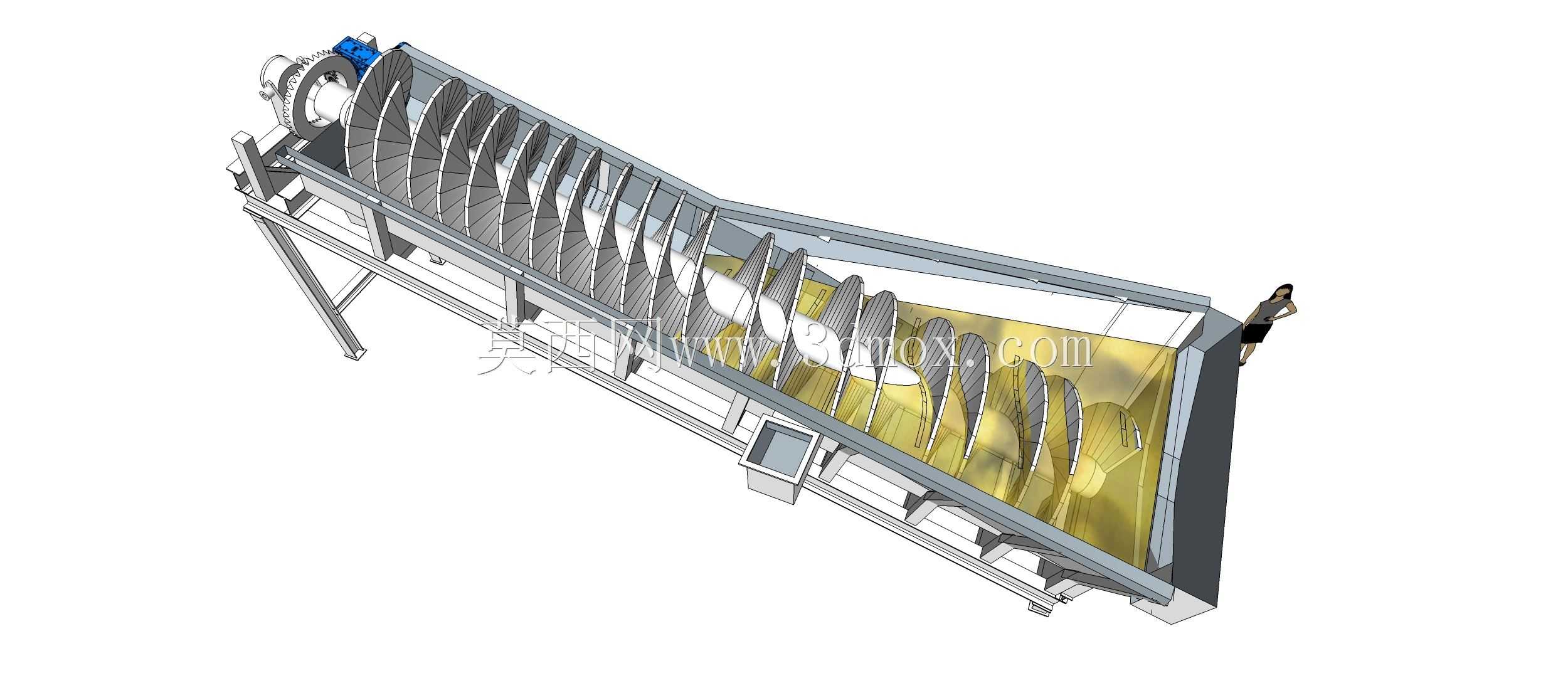

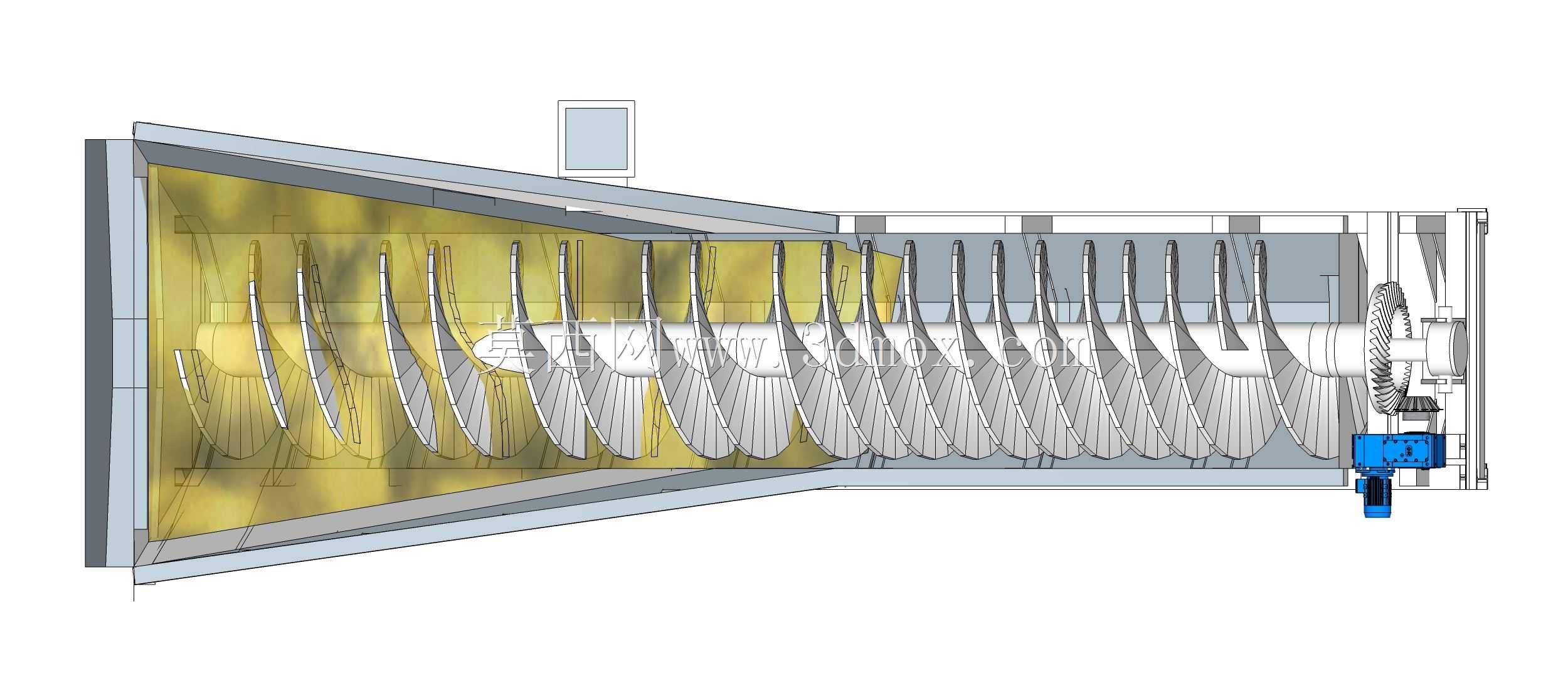

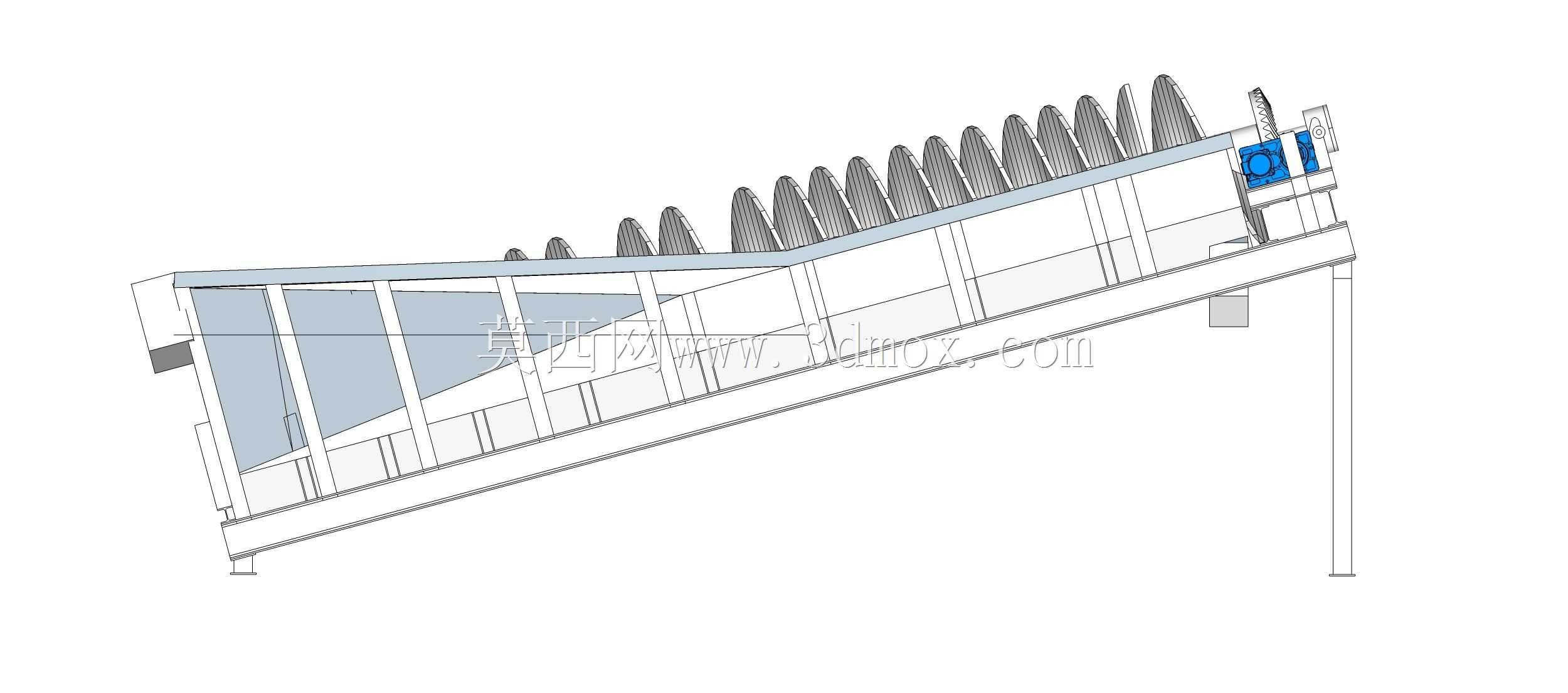

1600型螺旋分级机结构设计方案

在硅砂加工、矿石洗选的生产现场，这类螺旋分级设备是衔接破碎磨矿与后续分选工序的核心配套装备，核心作用是借助颗粒沉降速度差异，把磨矿后矿浆里的合格细粒级物料与粗颗粒分离，同时完成槽内物料的冲洗排水、夹带粉尘的脱除作业，不少传统硅砂生产厂区至今仍在沿用该类直径规格的设备，运行稳定性经过了长期生产场景的验证。从结构设计逻辑来看，设备采用倾斜布置的长槽体作为物料容纳与分级的核心空间，槽体截面为上宽下窄的梯形收敛结构，这种设计一方面能让槽内矿浆形成稳定的沉降流场，避免槽底出现物料堆积死角，另一方面也能匹配螺旋叶片的回转轨迹，让螺旋推送过程的物料输送效率最大化。槽体内部贯穿布置的长轴组件上，连续安装了等螺距的螺旋叶片，叶片边缘与槽体内壁预留了均匀的运行间隙，既避免回转过程中叶片与槽体发生剐蹭，也能保证粗颗粒物料被充分推送至槽体上端的排料口，不会在槽底残留积料。螺旋轴的驱动端布置在槽体的高位侧，采用齿轮传动结构匹配减速单元，能输出足够大的扭矩来应对槽内高浓度矿浆的运行阻力，即使槽内沉积的粗砂料层厚度较大，也能保证螺旋轴平稳回转，不会出现卡滞、过载停机的问题。槽体低位端设置了进料与溢流结构，磨矿后的矿浆从该位置注入槽内后，细颗粒物料会悬浮在矿浆上层，随溢流从低位侧的溢流口排出进入下一道分选工序，粗颗粒物料则依靠自身重力沉降到槽底，被连续回转的螺旋叶片逐步向上推送，在推送过程中，物料携带的多余水分和夹带的细泥会顺着螺旋叶片间的间隙回流到槽内的沉降区，最终粗颗粒物料从高位端的排砂口排出，完成整个分级、脱水、脱泥的作业流程。设备顶部预留了冲洗水接口的安装位置，可根据入料物料的含泥量调整冲洗水量，在螺旋推送粗料的过程中进行喷淋冲洗，进一步脱除粗颗粒表面粘附的细泥与粉尘，提升最终出料的洁净度。从安装边界来看，该设备的核心参数为螺旋直径1600mm，对应的槽体长度、安装倾角都经过了流场仿真与实际生产验证，安装时需要按照预设的倾斜角度固定槽体支撑结构，保证槽体的直线度与螺旋轴的同轴度误差控制在合理范围内，避免运行过程中出现螺旋轴偏磨、叶片擦碰槽体的问题；驱动端的安装位置需要预留足够的检修空间，方便后期对传动齿轮、减速单元、轴承组件进行维护保养，槽体的溢流口、排砂口位置需要匹配前后工序的设备接口高度，保证物料能依靠重力顺畅流转，无需额外增设中转输送装置。设计过程中针对螺旋叶片的磨损问题做了结构优化，叶片的推送面采用了加厚的耐磨层设计，能长期耐受硅砂类高磨蚀性物料的冲刷，延长易损件的更换周期；槽体的侧壁与底部也做了相应的耐磨加固处理，避免长期受矿浆冲刷出现磨穿漏料的问题。设备的整体结构没有复杂的电控与精密组件，现场运维人员仅需定期检查轴承润滑状态、螺旋叶片磨损量、传动皮带张紧度即可完成日常维护，对生产现场的运维能力要求较低，非常适合原料加工类厂区的连续化生产作业场景。在实际选型匹配时，该规格的螺旋分级机可匹配对应处理量的磨矿设备，根据入料的粒度组成、矿浆浓度调整螺旋轴的回转转速，就能灵活调整分级粒度的控制范围，既可以用于硅砂生产中的洗选分级，也可用于其他金属、非金属矿石洗选流程中的粒度分级、脱水脱泥作业，设备运行过程中噪音低、故障率低，能长期保持稳定的分级效率，不会因为入料性质的小幅波动出现分级效果大幅下降的问题。
