3D打印机线性导轨铝制端挡限位支架

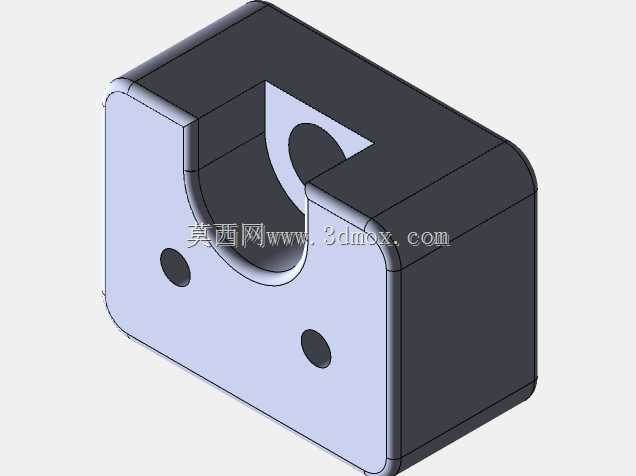

在桌面级FDM3D打印机的运动系统搭建中，线性导轨的行程限位一直是影响打印精度与运行安全性的关键细节，这款铝制端挡正是针对任意立方科塞尔系列线性导轨配套设计的行程终止定位部件，区别于常规塑料材质的导轨端挡，铝合金材质的结构件在长期往复冲击下不会出现形变、脆裂问题，能为运动滑台提供稳定的硬限位基准。从实际装机场景来看，这类端挡通常安装在线性导轨的两端行程终点位置，当打印头运动平台沿导轨做直线往复运动抵达行程边界时，端挡的贴合面会与滑台侧的缓冲件接触，强制终止滑台的继续进给，避免滑台脱出导轨造成传动带崩断、打印头撞机等故障，尤其在高速打印工况下，滑台的运动惯性更大，金属端挡的抗冲击优势会比塑料件更明显，长期使用也不会因为反复碰撞出现安装孔位滑牙、挡面倾斜的问题。从结构设计逻辑来看，这款端挡采用了与导轨截面轮廓匹配的C型卡合结构，内侧的弧形避让面完全贴合线性导轨的圆柱安装基准，安装时不需要额外做适配加工，直接卡入导轨端部后，通过端挡正面的两个沉头安装孔拧入紧定螺钉，就能将端挡牢牢固定在导轨的指定位置，不会因为设备运行的振动出现位置偏移。端挡上部开设的半圆形缺口，是为了避让导轨端部的安装固定螺丝或者导轨的润滑注油嘴，避免安装端挡后遮挡导轨的原有安装位，不需要对导轨本身做任何二次加工就能完成装配，这种适配性设计也让这款端挡可以兼容同截面规格的其他品牌线性导轨，不需要针对特定导轨型号开模定制。从安装边界尺寸来看，端挡的整体外轮廓做了圆角过渡处理，没有尖锐的外凸棱边，安装后不会干涉打印机内部的走线、拖链运动路径，两个安装孔的孔距完全匹配导轨端部的标准安装孔位，沉头孔的深度可以保证螺丝拧紧后螺丝头完全沉入零件内部，不会突出端面影响滑台的碰撞接触，端挡与滑台接触的端面做了平面度处理，保证碰撞时受力均匀，不会因为局部应力集中造成零件变形。在实际设备调试过程中，这类铝制端挡除了起到硬限位的安全防护作用，也可以作为行程原点校准的物理基准，配合设备的限位开关使用时，可以将限位开关的触发片安装在端挡侧方，让滑台的原点触发位置与硬限位位置保持固定的安全距离，避免开关失效后滑台直接冲出行程。相比很多DIY玩家自制的3D打印塑料端挡，这款铝制端挡的材质刚性更强，在设备长期高温运行的机箱内部环境下，不会因为机箱内的持续高温出现材质软化、强度下降的问题，哪怕是在封闭机箱的高温打印工况下，端挡的尺寸稳定性也能保持一致，不会因为温度变化出现固定位置偏移。从结构细节来看，端挡的壁厚做了均匀化设计，既保证了整体的抗冲击强度，也不会因为壁厚过大造成零件重量过高，增加导轨的额外负载，内侧与导轨接触的贴合面做了表面处理，安装时不会刮花导轨的电镀表面，避免影响滑台的运动顺畅度。在设备维护过程中，这款端挡的拆装也十分便捷，只需要松开两个固定螺丝就能调整端挡在导轨上的位置，适配不同的有效行程需求，比如改装大尺寸打印平台时，可以通过调整端挡的安装位置来扩大滑台的有效运动行程，不需要更换整套导轨组件。对于三维建模从业者来说，这类配套结构件的设计核心在于完全匹配现有标准件的安装尺寸，在不改动原有设备主体结构的前提下实现功能升级，设计过程中需要充分考虑导轨的截面轮廓、安装孔位、运动件的干涉边界、长期使用的材料性能需求，不能只做外观层面的适配，要从实际装机的受力、安装、维护多个维度验证结构合理性，这款端挡的结构就充分考虑了装机过程中的各类细节，没有多余的装饰性结构，所有的轮廓造型都是为了实现安装适配、避让、抗冲击的实际功能，是典型的功能性机械结构件设计。
