Tevo Tarantula 3D打印机Z轴升级结构组件

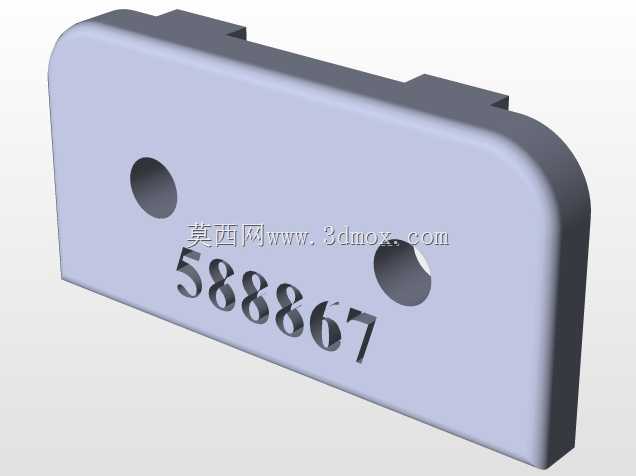

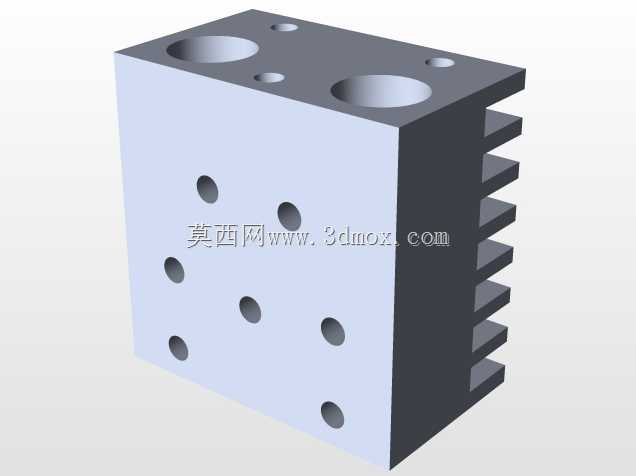

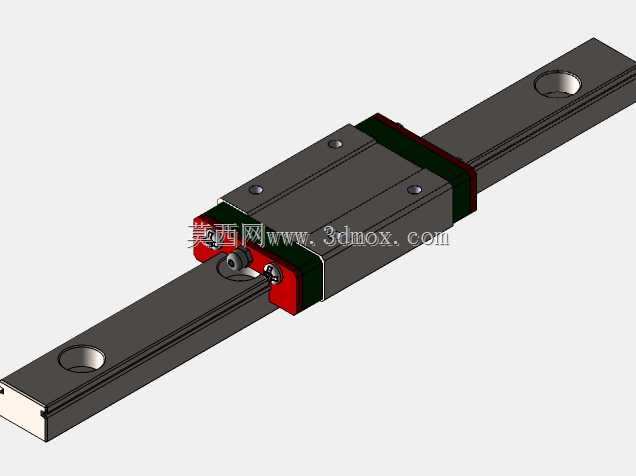

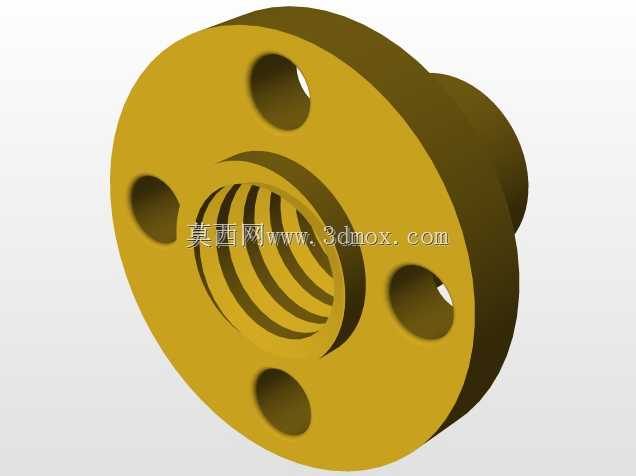

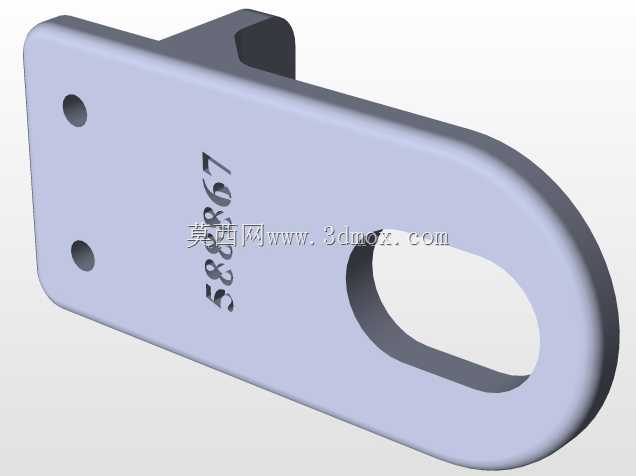

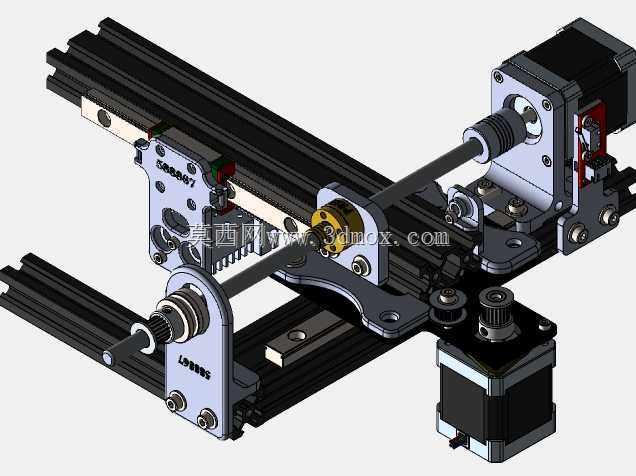

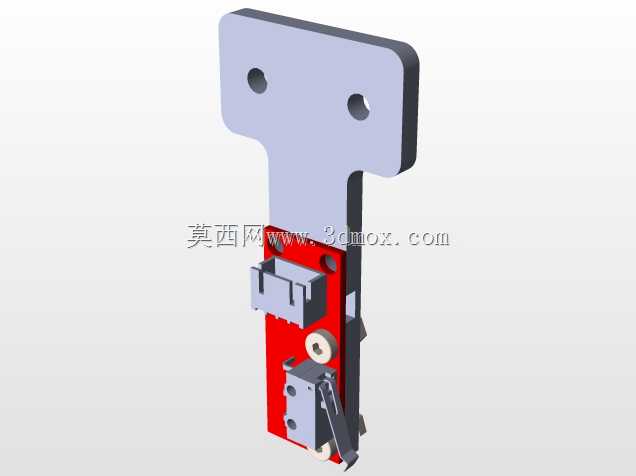

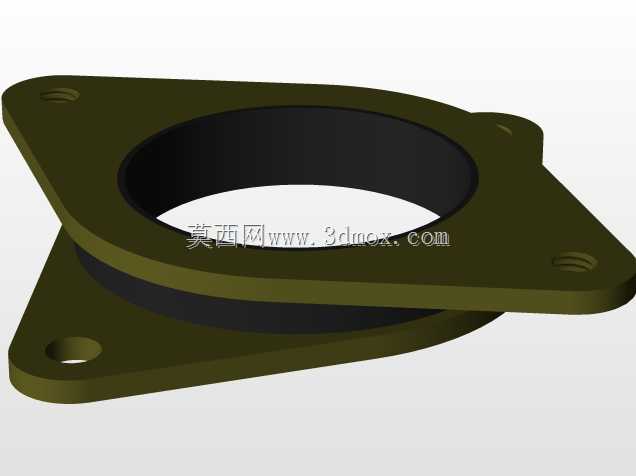

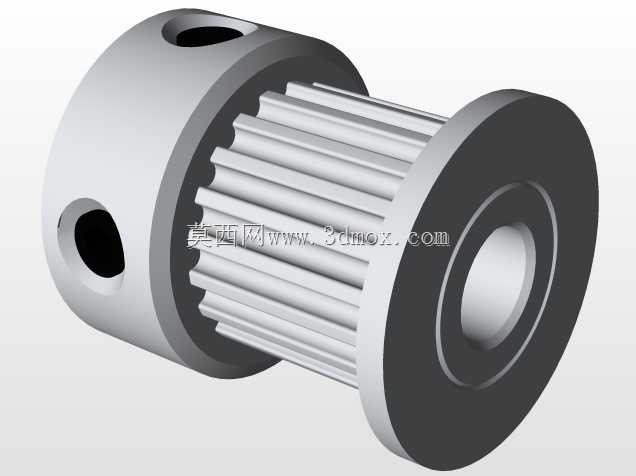

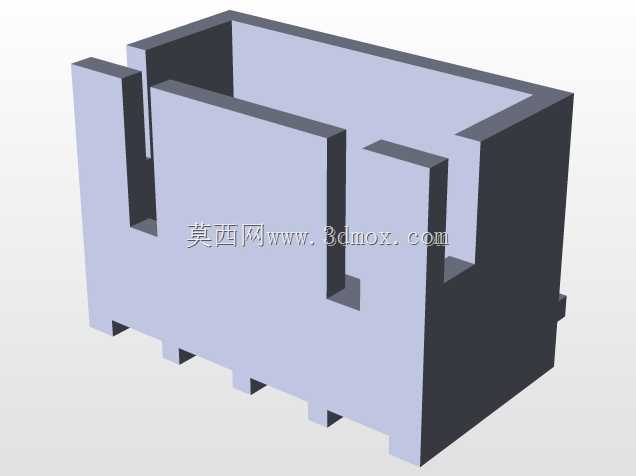

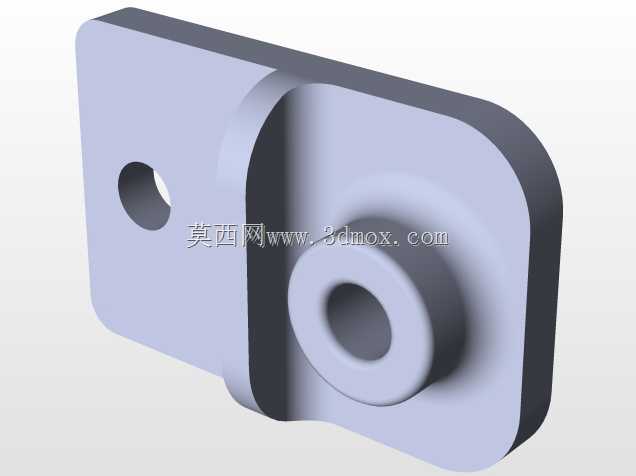

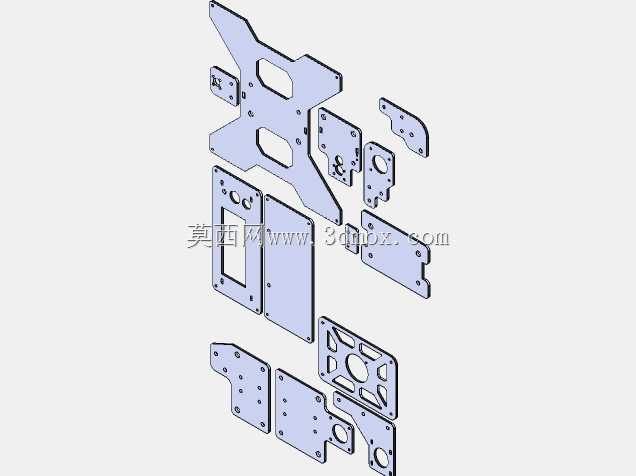

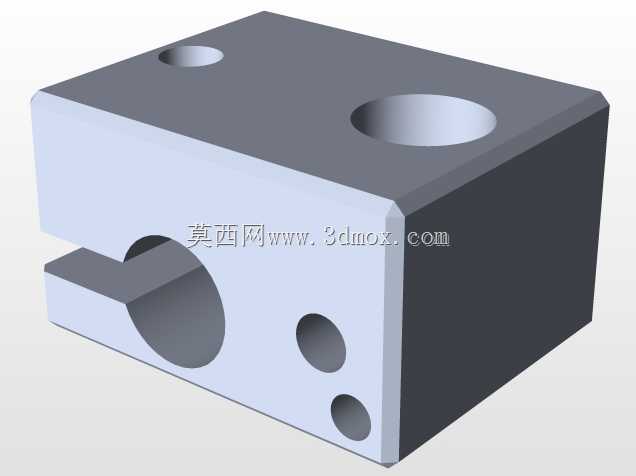

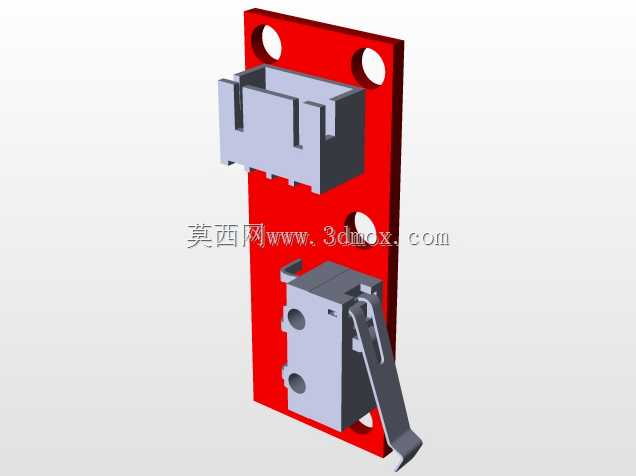

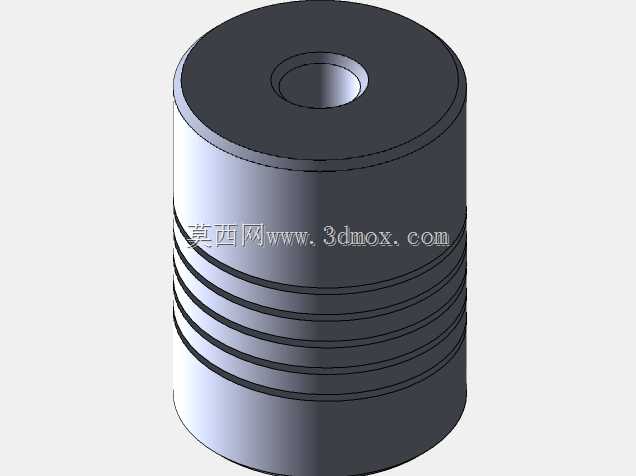

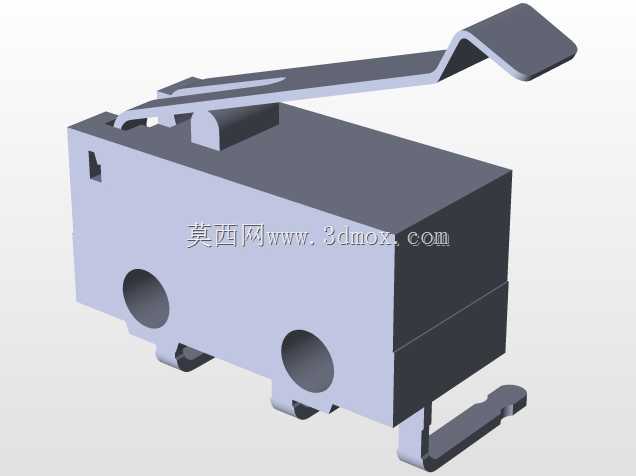

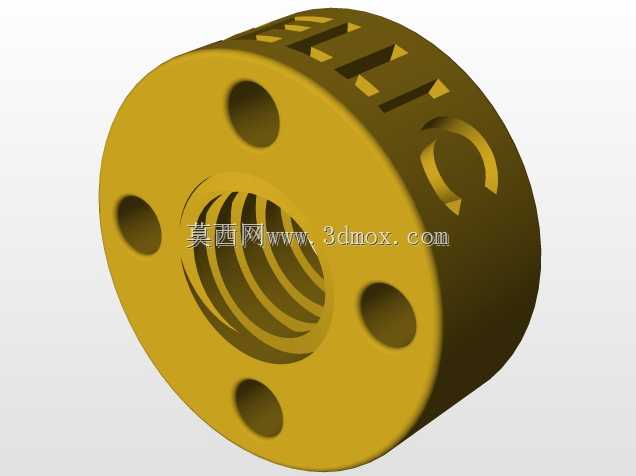

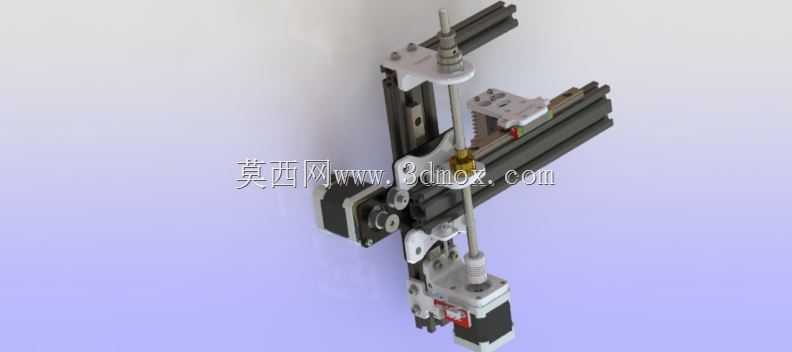

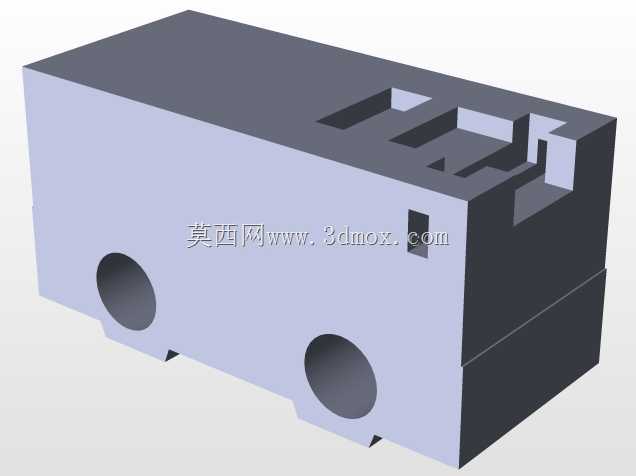

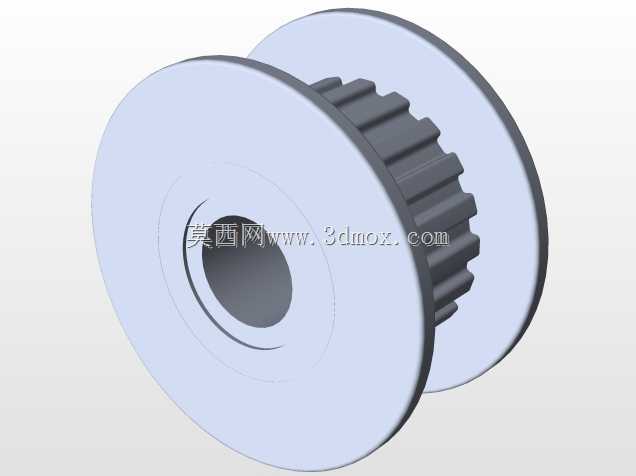

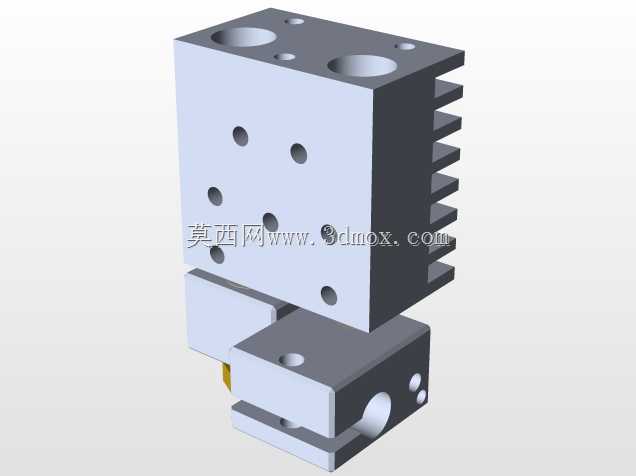

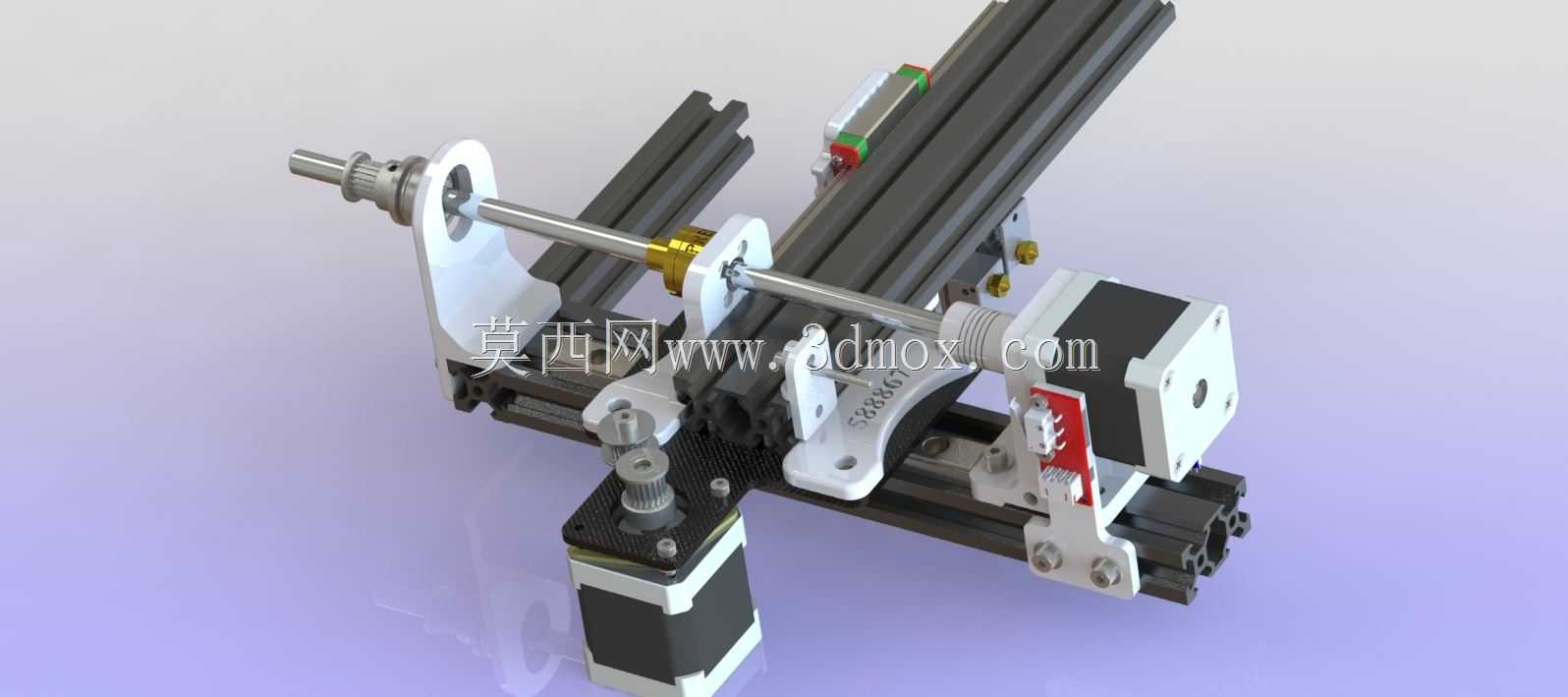

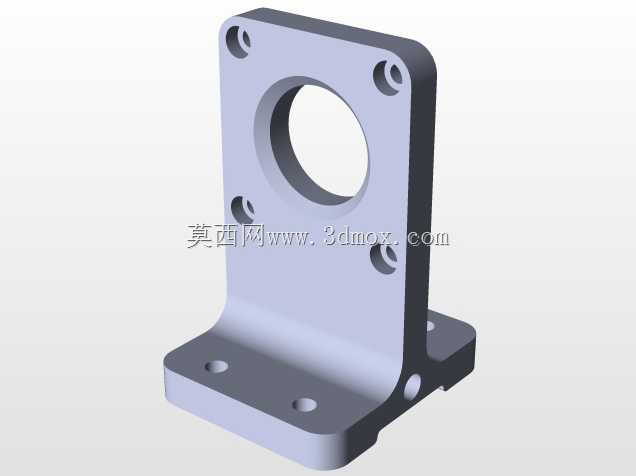

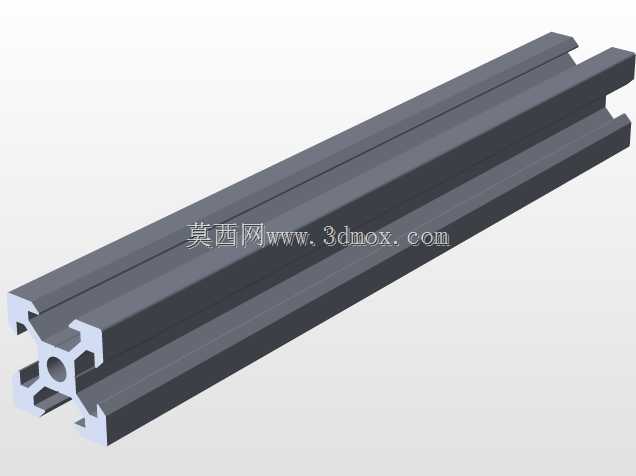

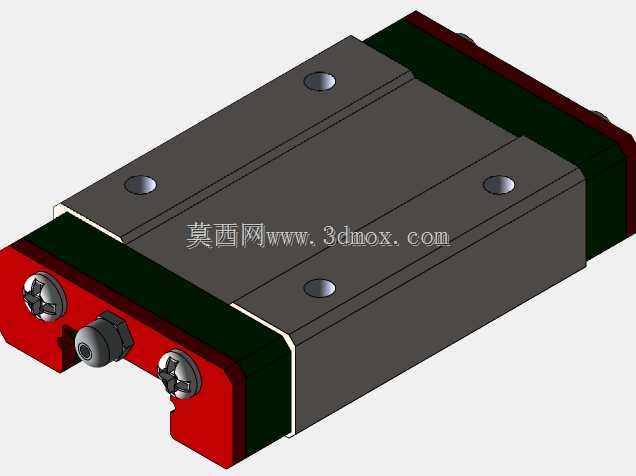

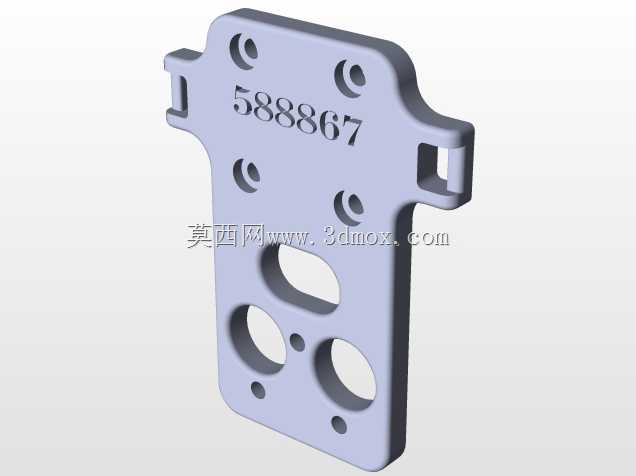

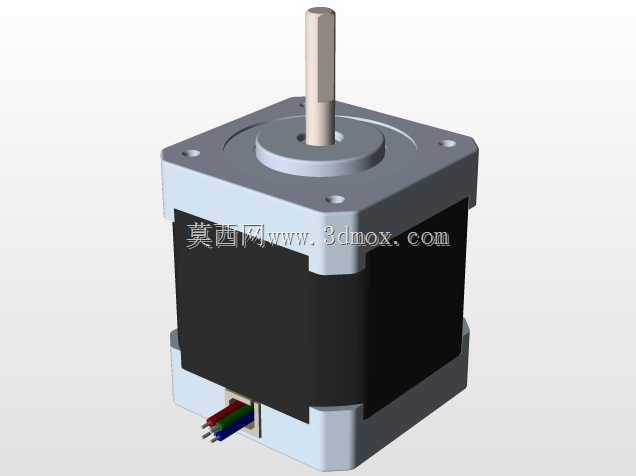

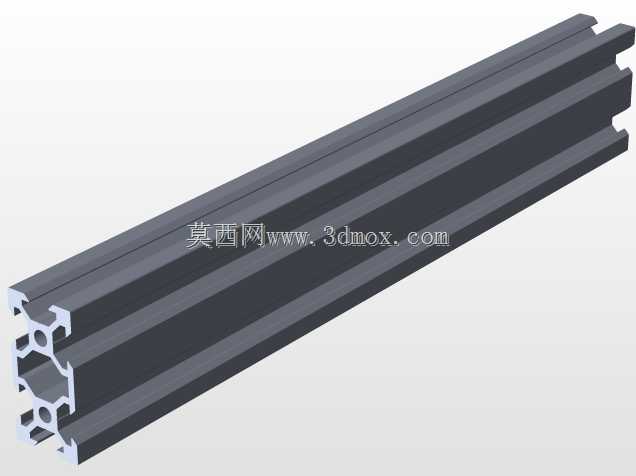

在桌面级FDM 3D打印设备的实际使用场景中，Z轴传动与导向结构的稳定性直接决定了打印件的层纹一致性、Z向定位精度以及大尺寸打印作业的可靠性，不少入门级机型原厂采用的单丝杆单侧导向、塑料支架固定电机的结构，在长期高速打印、大负载挤出作业时容易出现Z轴偏移、层纹错位、电机共振传导到打印平台的问题，这套针对Tevo Tarantula/HE3D机型开发的Z轴升级组件，就是针对原厂结构的痛点做的定向优化设计。从实际装配适配的角度看，这套组件完全匹配原机型2040铝型材框架的安装孔位，不需要对原有设备框架做二次打孔、切割等破坏性改装，用户只需要拆卸原厂Z轴的塑料固定件、导向光轴支架，就可以直接完成替换安装，整体安装边界完全贴合原机型的X轴横梁运动行程，不会和X轴滑车、挤出机构、线材拖链产生运动干涉。设计上选用3mm厚度的碳纤维板作为电机与导轨的安装基板，相比原厂常用的亚克力、ABS塑料支架，碳纤维板的比刚度更高，长期受力下不会出现蠕变变形，同时自身重量更轻，不会给Z轴传动带来额外的负载负担；导向部分采用MGN12规格的线性滑动导轨，相比原厂的光轴加直线轴承的导向结构，MGN12导轨的滚动接触间隙更小，侧向抗倾覆力矩能力更强，在X轴滑车快速移动、挤出头挤出大流量耗材时，能够有效抵消X向运动带来的侧向力，避免Z轴托架出现晃动。传动端的设计将Z轴驱动电机布置在型材框架的底部位置，通过刚性联轴器将电机输出轴和Z向传动丝杆直接连接，这种底置电机的布局能够降低整个Z轴运动组件的重心，减少电机运行时的振动传导到上部的打印平台，设计上预留了双侧电机的安装位，用户可以根据自身的改装需求选择单电机驱动或者双侧双电机同步驱动的方案，双电机驱动时能够彻底避免长丝杆高速转动时出现的甩动、共振问题，进一步提升Z轴大行程升降时的运动平稳性。从实际使用的工况来看，这套升级组件适配0.4mm到1.2mm孔径的挤出头作业场景，不管是打印PLA、PETG等常规耗材，还是打印ABS、PC等需要高温腔室的工程耗材，组件上的金属固定件、导轨滑块都能适应腔室内的温度变化，不会因为温度升高出现结构变形、导轨卡顿的问题；丝杆支撑端采用带座轴承做径向固定，能够抵消丝杆转动时的径向窜动，保证Z向每层移动的定位误差控制在0.01mm以内，有效改善打印件表面的层纹效果，减少因为Z轴定位不准导致的层厚不均、错层、顶面凹凸等常见打印缺陷。在结构细节的处理上，所有的安装孔位都做了沉头设计，固定螺丝安装后不会突出安装板表面，避免和运动部件产生刮擦；导轨的安装基准面和碳纤维板的侧边做了垂直度公差控制，安装时不需要额外做校准调整，只需要将导轨贴紧基准面锁紧螺丝就能保证导向方向和Z轴运动方向完全平行；电机安装位预留了同步轮张紧的调节间隙，用户后期维护时可以快速调整皮带张紧度，不需要拆卸整个组件。对于桌面级3D打印的爱好者、小型工作室的设备运维人员来说，这套Z轴升级结构不需要复杂的二次加工，替换后能够直接提升设备的打印精度上限，延长设备的高精度服役周期，尤其是在打印大尺寸、高精度要求的功能件时，稳定的Z轴结构能够有效降低打印失败率，减少因为结构晃动导致的耗材浪费、返工问题。
