HE3D单挤出喷嘴安装固定块结构

桌面级FDM 3D打印设备的挤出端热端固定结构，一直是影响打印稳定性的核心部件之一，不少入门级设备的原厂喷嘴固定块要么存在安装孔位适配性差的问题，要么散热鳍片布局不合理导致热量倒灌，进而引发堵头、耗材碳化等常见故障。这款单喷嘴固定块的设计，正是针对这类实际使用痛点做了针对性调整，在适配原有挤出组件安装逻辑的基础上，优化了固定孔位布局与散热结构，能够直接替换同类型设备的原有固定块，降低改装与维护的适配成本。

从实际应用场景来看，这类喷嘴固定块主要承担三个核心作用：一是作为热端喷嘴的安装载体，为喉管、加热块、喷嘴提供精准的定位基准，保证喷嘴与打印平台的垂直度，避免出现打印层纹偏移、首层附着力不均的问题；二是作为散热结构的连接基体，通过侧面的鳍片结构增大与空气的接触面积，将喉管上部的热量快速导出，保证喉管进料段的温度处于耗材熔融温度以下，防止耗材提前软化造成送料阻力增大、堵料断料；三是作为整个挤出端与运动机构的连接接口，通过顶部的固定孔将整个热端组件固定在X轴运动滑台上，保证高速运动过程中热端无晃动偏移，保障打印精度。

设计思路上，这款固定块没有采用市面上常见的三孔顶部固定方案，而是将顶部固定孔设置为4个，相比三孔固定的结构，四点固定的方式能够有效抵消运动过程中产生的扭转力矩，尤其是在高速打印、X轴往复运动加速度较大的工况下，四个固定点形成的矩形支撑面，能够避免三孔固定容易出现的单侧翘曲、定位偏移问题，安装时的受力也更加均匀，不会因为单个螺丝锁紧力过大导致块体倾斜、喷嘴垂直度超差。块体主体采用方块式构型，加工工艺性更好，不管是采用CNC铣削加工还是后期开模压铸，都能有效控制加工成本，同时规整的外形也方便后期加装保温套、散热风扇等附加配件，不需要额外做复杂的外形适配。

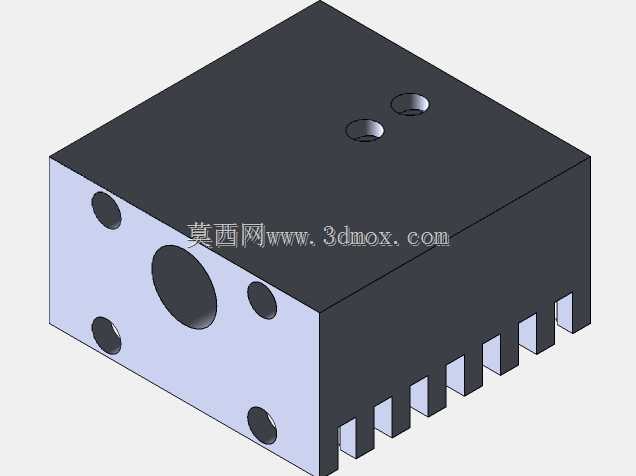

安装边界与尺寸配合方面，块体朝向喷嘴的端面设置了1个大直径的中心孔，用于穿装喉管与加热组件，周围环绕的4个小孔用于固定加热块、喉管压片或者散热风扇支架，孔位的同轴度与位置度公差按照常规机械加工IT7级精度设计，能够保证喉管安装后与固定块端面垂直，不会出现斜装导致的喷嘴偏心。块体一侧的鳍片采用等间距直槽设计，槽深与鳍片厚度经过匹配，既保证足够的散热面积，又不会因为鳍片过薄导致加工变形、或者安装时受力断裂，鳍片的朝向顺着设备散热风扇的吹风方向，能够形成顺畅的散热风道，避免出现气流死角导致散热效率下降。顶部的两个定位孔用于和X轴滑台的定位销配合，安装时可以先通过定位销完成预定位，再锁紧四个固定螺丝，不需要反复调整喷嘴位置，能够大幅降低设备组装与后期维护的调校时间。

在实际选型替换时，需要注意固定块的中心孔直径要与所用喉管的外径匹配，这款固定块的中心孔适配市面上主流的E3D规格喉管，不需要额外做扩孔或者衬套改装，周围的小孔位也兼容常用的涡轮风扇安装尺寸，替换原有固定块时不需要重新打孔或者修改其他部件的安装位置。相比一体式的挤出块结构，这种分体式的喷嘴固定块在维护时更加方便，如果出现喉管磨损、加热块故障，只需要拆卸对应端面的固定螺丝即可完成更换，不需要将整个挤出端从滑台上拆下，也不用重新调校喷嘴的平台高度，能够有效减少设备维护的停机时间。另外，方块式的主体结构在安装自动调平传感器、BLTouch等配件时，也有足够的平面用于安装固定支架，不需要额外设计转接件，拓展性更强，不管是原厂设备的备件替换，还是DIY打印设备的挤出端搭建，都能满足使用需求。
