直升机旋翼转子结构三维建模设计

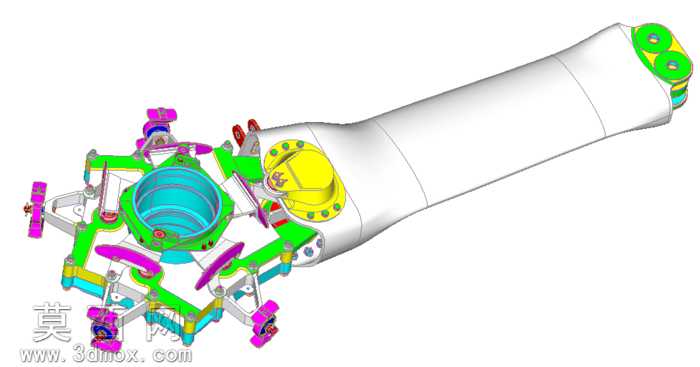

本作品为直升机旋翼转子的精细化三维建模成果，建模过程依托专业三维设计软件完成，整体遵循航空机械构件的真实结构逻辑开展设计。建模初期先梳理旋翼转子的功能层级，明确其作为直升机升力输出核心部件的结构组成，将整体拆分为桨毂连接段、中央传动腔、变距操纵组件、桨根连接座、尾部整流段五大核心模块，采用自底向上的建模思路逐一完成各零件的参数化搭建。在零件建模阶段，对中央传动腔的环形承力结构做了精准的曲面拟合，还原了腔体内壁的安装定位台阶、螺栓孔位的分布规律，所有孔位均按照圆周阵列规则完成参数化排布，保证装配时的同轴度精度；对变距操纵组件的多连杆结构，逐一绘制各摇臂、拉杆、铰接副的三维轮廓，还原了铰接位置的销轴安装孔、限位凸台等细节结构，各运动部件之间预留了符合机械设计规范的装配间隙，可直观展示旋翼变距动作的运动逻辑。材质与渲染环节，针对不同构件的功能属性匹配对应材质表现：承力金属结构件赋予哑光金属材质，还原航空铝合金的表面质感；操纵连杆类零件做了亮色区分处理，便于清晰识别传动路径；整流罩部分赋予半光滑的复合材料质感，还原直升机旋翼整流罩的真实外观效果；铰接副、紧固件等小零件做了金属光泽强化处理，突出细节结构的辨识度。整体装配过程严格按照实际旋翼转子的装配顺序完成约束添加，各零件之间的配合关系完全符合机械装配规范，可清晰展示内部传动结构与外部整流结构的位置关系，既完整呈现了旋翼转子复杂的内部机械构造，也通过外部整流段的流线型建模还原了部件的空气动力学外形特征，模型各部分结构比例协调，细节还原度高，可用于航空机械结构教学、旋翼系统原理演示等场景。
