伊兹350摩托车车架结构三维设计

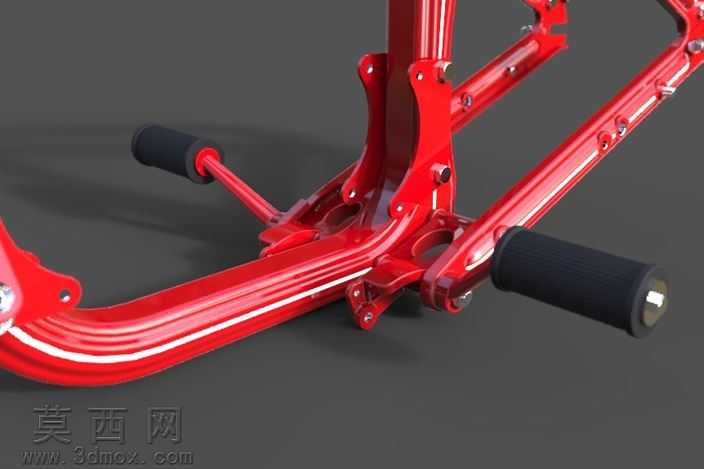

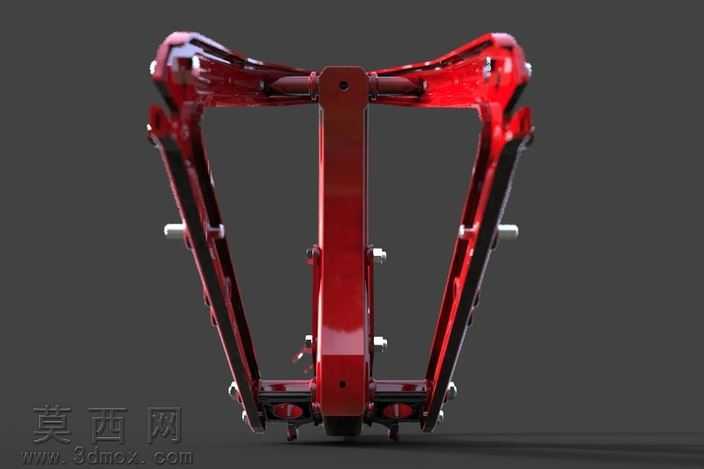

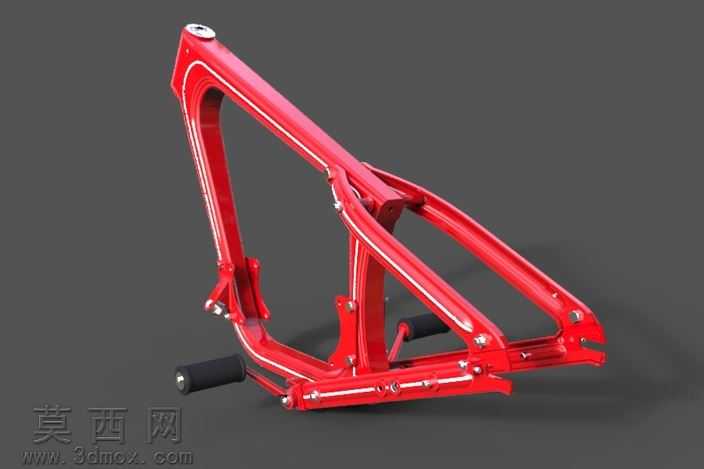

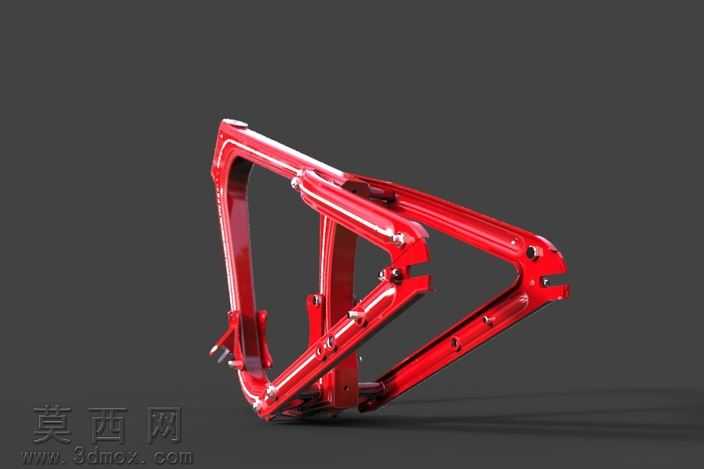

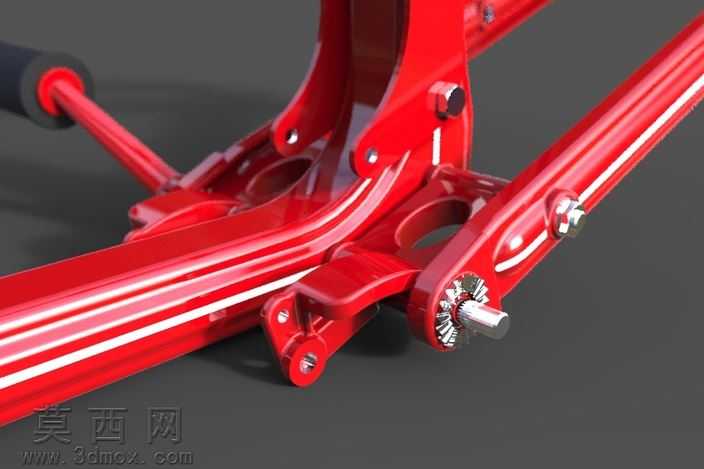

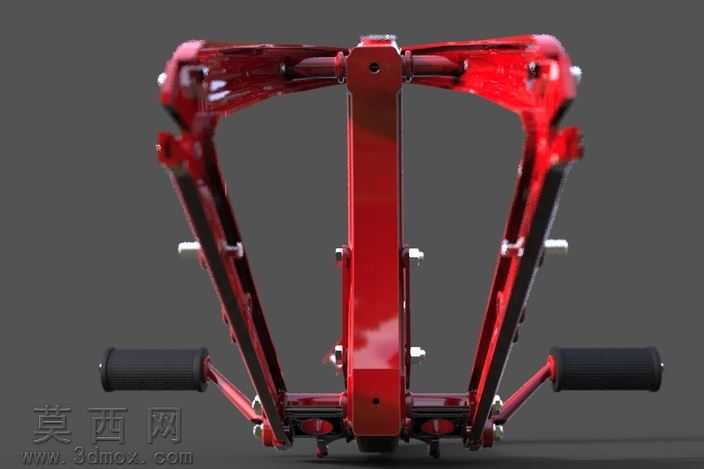

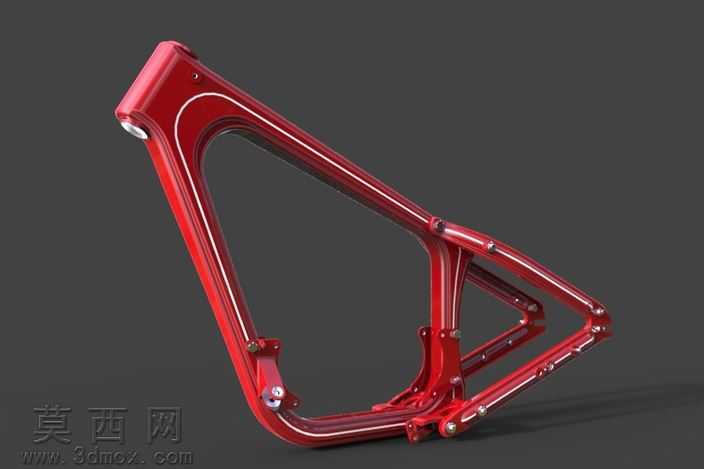

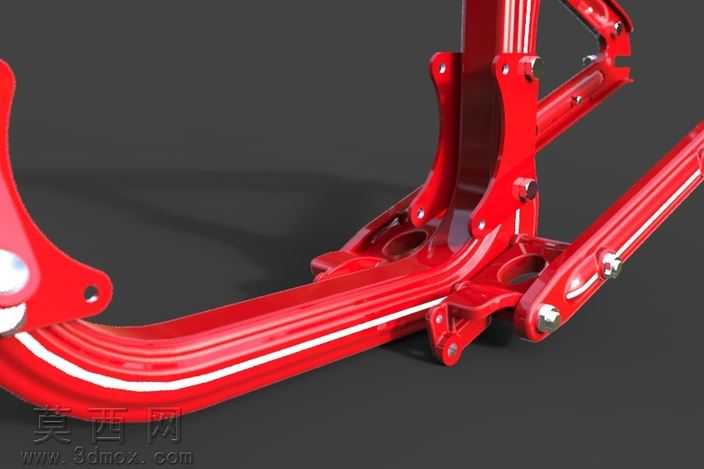

本作品为伊兹350摩托车配套的车架结构三维建模成果，建模阶段以实车结构测绘数据为核心参考，在三维软件中先搭建车架的空间基准坐标系，逐段绘制主管、副管的空间扫掠路径，通过多段不同管径的圆管特征拼接出车架的主体承载框架，对管段衔接的焊接区域做了贴合实际工艺的圆角过渡处理，还原了金属管材弯折、拼焊的真实结构形态。针对车架上的安装连接位，建模时逐一还原了发动机挂载点、后摇臂铰接座、车把转向基座、脚踏安装支架、座椅支撑位的细节结构，每个连接孔位的孔径、孔距都参照实车装配尺寸做了参数化设定，确保各安装位的位置精度符合装配逻辑，可直接用于后续的整车装配干涉校验。材质与渲染阶段，为车架主体金属结构赋予了高光泽度的红色烤漆材质，调整材质的反射粗糙度参数模拟车用烤漆的亮面质感，对铰接位置的金属轴件、锁紧螺栓赋予了镀铬金属材质，通过调整金属材质的高光强度与反射模糊参数，还原镀铬件光亮且带有细微环境反射的视觉效果；车架表面的白色装饰线条通过贴花映射功能贴合在管体曲面之上，还原实车的外观装饰细节。渲染时采用三点布光方案，主光源从侧上方打亮车架主体结构，勾勒出红色管架的流畅线条轮廓，辅光源补亮结构暗部避免安装位细节丢失，轮廓光从后侧打出强化金属材质的边缘质感，最终渲染效果清晰呈现车架的空间结构与材质表现。设计过程中兼顾了结构还原度与建模合理性，对非核心承载的细小工艺倒角做了适度简化，在保证外观与结构精度的前提下控制模型整体面数，既满足外观展示的视觉需求，也可用于摩托车结构教学、改装方案验证等场景，通过三维建模的方式完整复现了这款经典车型的核心承载结构，清晰展现了跨骑式摩托车车架的管架布局逻辑与各功能部件的安装位置关系。
