立式法兰安装振动电机三维结构设计

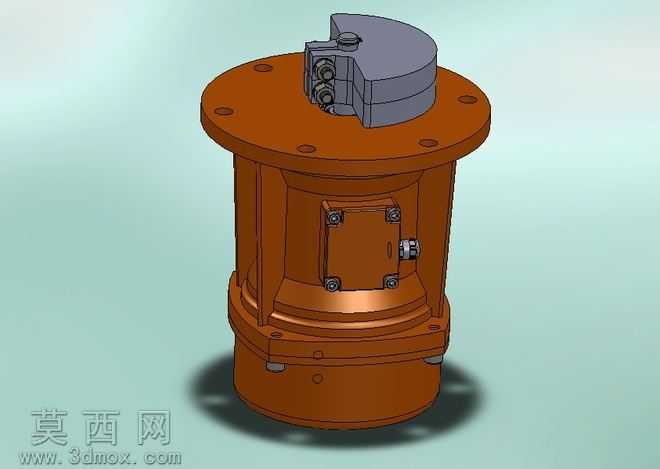

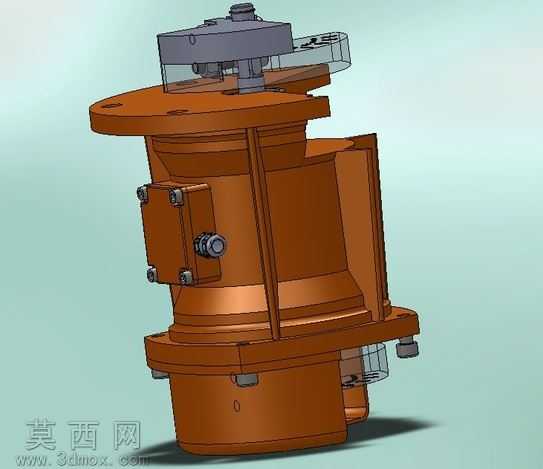

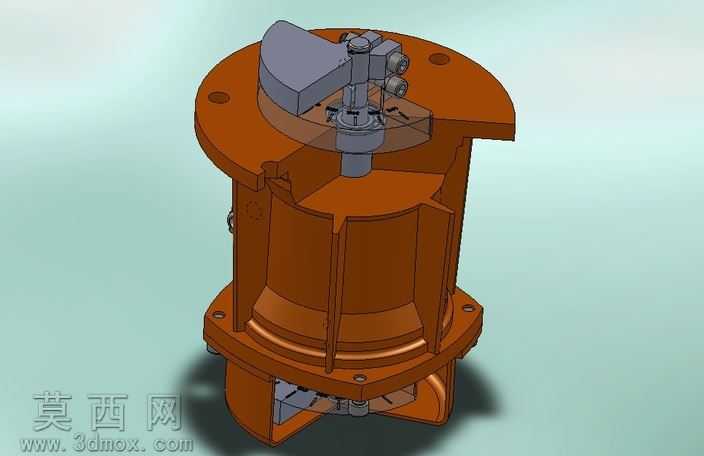

本作品为立式法兰安装型振动电机的三维参数化建模成果，建模过程严格遵循工业振动设备的实际生产设计逻辑，以Italvibras系列电动振动器为原型进行1:1比例还原，完整复现了该类振动电机的全部核心结构与装配关系。建模阶段首先完成整体装配基准的搭建，以电机中心主轴为全局装配基准轴，上下法兰安装面为定位基准面，确保各零部件的同轴度、平行度等形位公差符合实际工业产品的装配要求。主体机壳部分采用拉伸、切除、阵列等特征组合建模，还原了机壳外壁的散热筋结构、上下法兰的安装螺栓孔位、端盖定位止口等细节，机壳内壁预留了定子组件的安装定位槽，保证内部结构的装配合理性。核心激振组件部分，对上下两端的偏心重块进行了精细化建模，还原了重块的可调角度结构、锁紧螺栓组件、配重调节刻度标识，清晰呈现了振动电机通过调整偏心块夹角改变激振力大小的核心工作原理；主轴部分完整设计了轴肩定位结构、轴承安装位、电缆穿线孔、挡圈卡槽等细节，匹配对应型号的深沟球轴承模型，还原了轴承内圈与轴、外圈与端盖的配合关系。附属零部件部分，完整构建了电缆防水接头、端盖压盖、密封挡圈、紧固件等细节结构，所有标准件均符合对应国标件的尺寸规范，各零部件之间的装配间隙、配合关系均按照实际装配要求设置，不存在干涉错位问题。渲染阶段采用金属材质为主的材质体系，机壳与偏心重块赋予铸铁烤漆材质，调整材质粗糙度与金属度参数还原工业铸件的哑光金属质感，主轴、螺栓等加工件赋予抛光钢材质，密封件、电缆外皮赋予橡胶材质，通过不同材质的质感差异清晰区分不同功能的零部件；场景采用柔和的工业展示环境光，搭配定向主光源投射出清晰的结构阴影，半剖展示视角直观呈现电机内部的装配层级与结构布局，让观看者可以清晰理解法兰式振动电机从外部安装结构到内部激振组件的完整构造，可用于振动设备选型参考、机械结构教学演示、振动给料/筛分设备的配套装配设计等场景。
