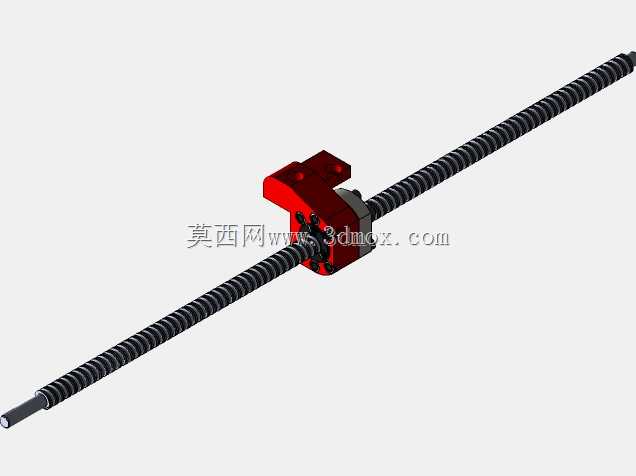

12mm直径5mm导程滚珠丝杠传动组件

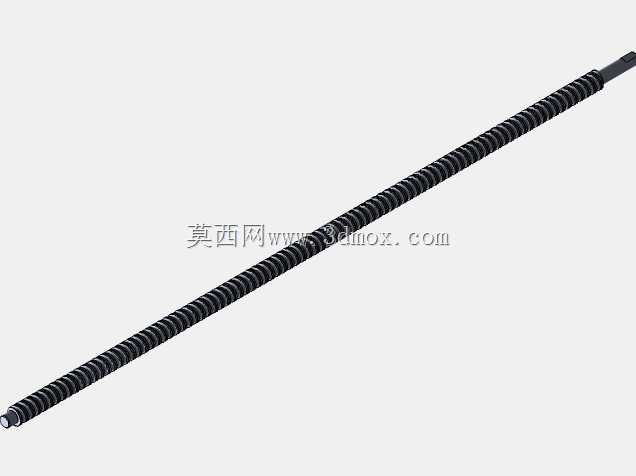

这款滚珠丝杠传动组件是直线传动场景中的核心执行部件，主要服务于需要高精度直线位移、低摩擦传动的各类工业设备，在小型数控加工设备、桌面级加工工位、自动化送料模组、精密检测位移平台中都能见到这类规格丝杠的应用。它的核心作用是将旋转运动与直线运动做高效转换，相比传统滑动丝杠，它的摩擦阻力更低，传动效率能达到九成以上，长时间运行的温升更小，传动精度保持性更好，能有效降低驱动端的动力损耗，搭配小扭矩伺服或者步进电机就能实现稳定的直线驱动。

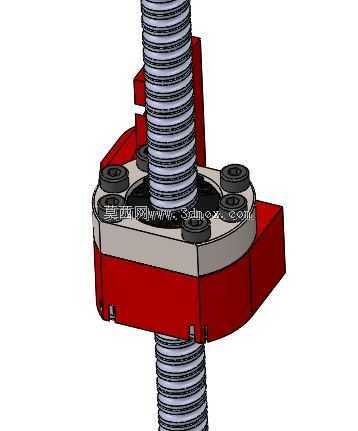

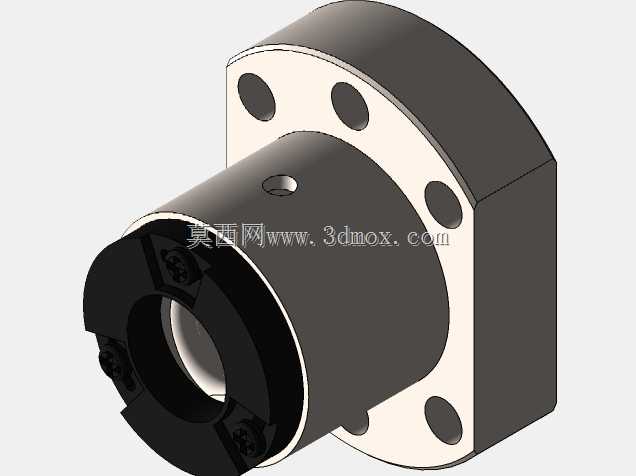

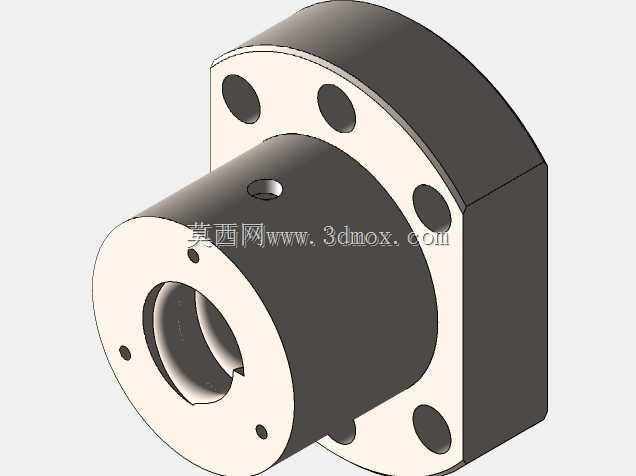

从功能特性来看，这款丝杠公称直径12mm，导程为5mm，属于中小规格的精密传动件，适配轻载到中载的直线传动场景，单圈进给量为5mm，能够兼顾进给速度与位移精度，既可以满足快速空行程的移动需求，也能实现工作行程内的微米级进给控制。丝杠螺母采用法兰式安装结构，法兰端预留了均匀分布的螺栓安装孔，能够直接和移动负载的安装面做刚性连接，不需要额外设计复杂的转接结构，安装调试的难度很低。螺母侧集成了循环回流结构，滚动体在滚道内可以实现连续循环运转，不会出现卡顿或者滚动体脱落的问题，运行过程中的噪音更低，传动平稳性更优。

设计过程中，首先围绕传动精度的保持性做了滚道型面的匹配优化，丝杠滚道和螺母滚道的曲率经过反复校核，确保滚动体和滚道的接触应力处于合理区间，既保证足够的接触刚度，又能降低长期运行的磨损量。其次针对安装边界做了紧凑化设计，螺母的径向尺寸控制在合理范围，法兰安装面的孔位按照通用安装标准做了布局，能够适配市面上多数同规格的丝杠支撑座、螺母座安装尺寸，用户不需要额外修改现有设备的安装结构就能直接替换使用。丝杠的轴端可以根据实际使用需求加工对应的支撑位、联轴器连接位，适配固定侧、支撑侧的标准支撑单元，组装后可以获得更高的轴向刚度，降低高速运行时的丝杠挠度。

在实际安装使用中，这款丝杠的安装边界清晰，螺母的最大外轮廓尺寸、法兰厚度都做了标准化控制，预留的安装空间不需要做特殊避让，丝杠的有效行程可以根据设备的实际移动需求做裁切，适配不同行程的直线模组需求。日常使用中只需要定期在螺母注油孔补充润滑脂，就能维持长期稳定的传动精度，使用寿命远高于同规格的滑动丝杠，能够大幅降低设备的维护频次和维护成本，对于小行程、高精度的自动化传动场景来说，是性价比极高的传动选择。
