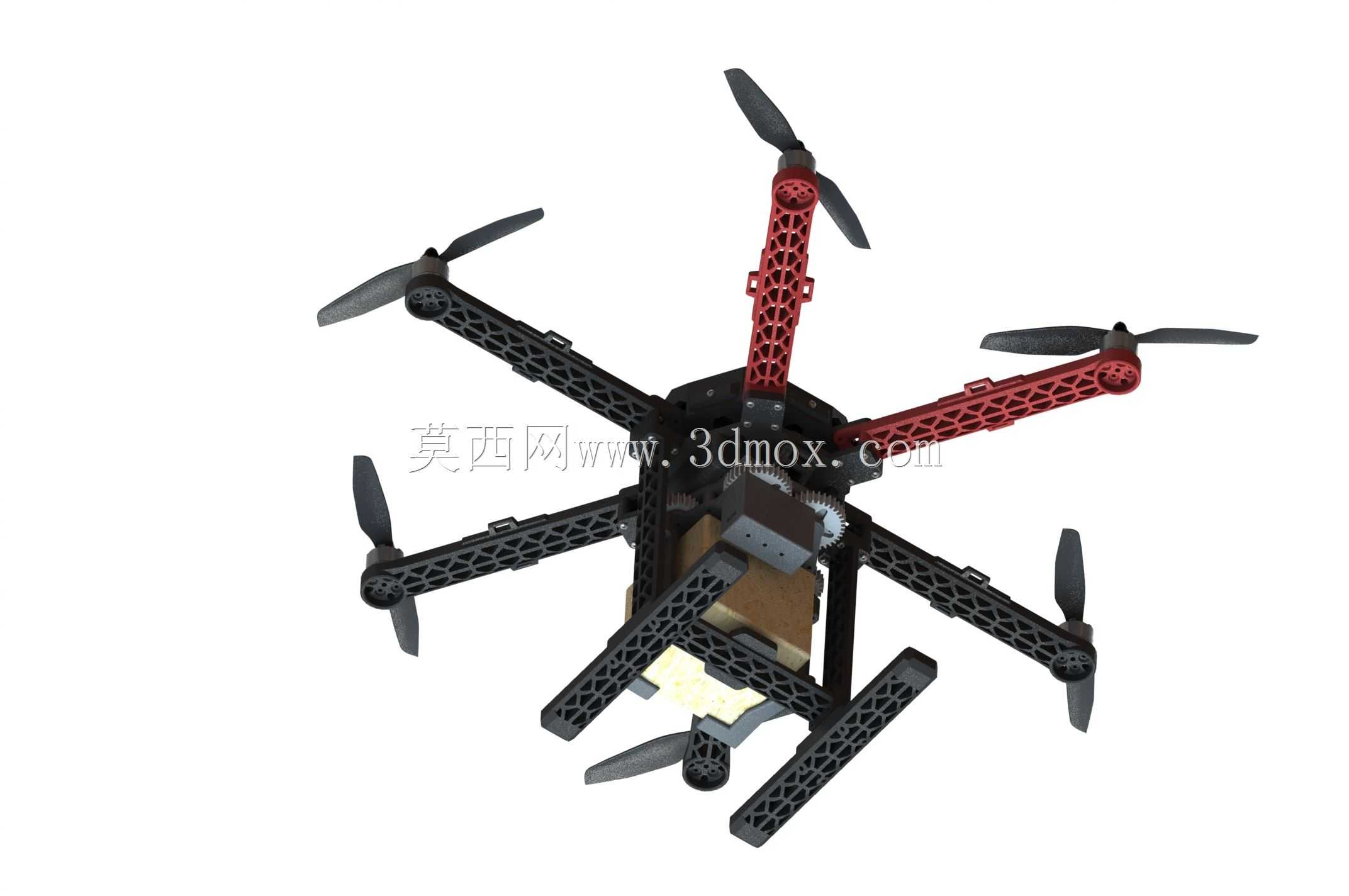

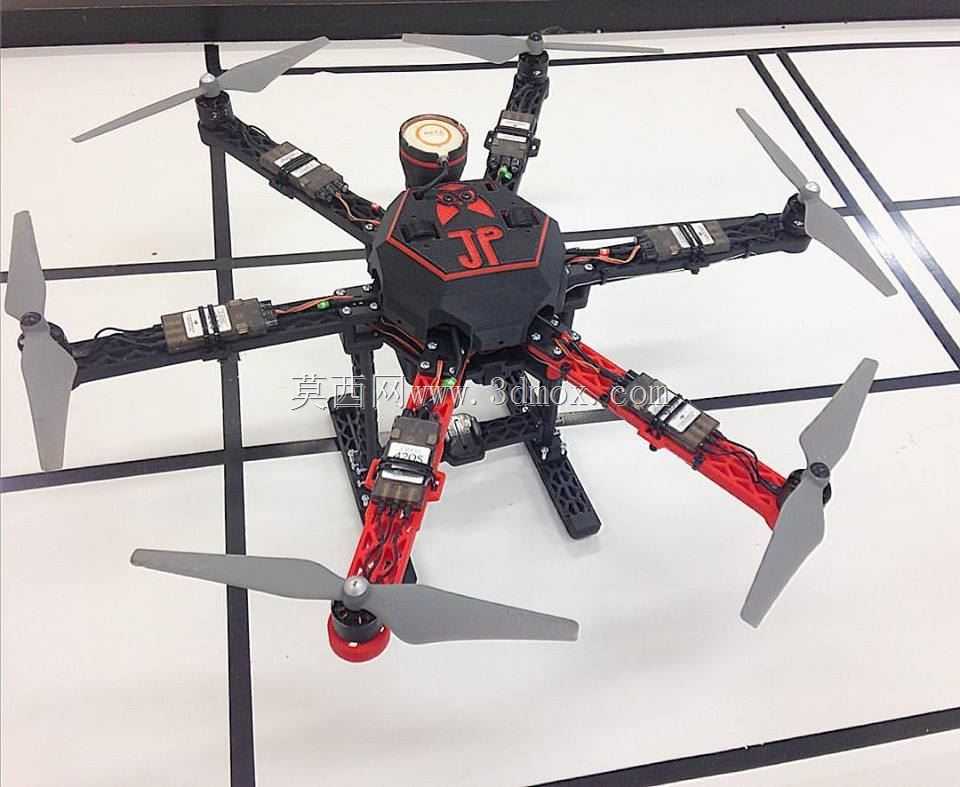

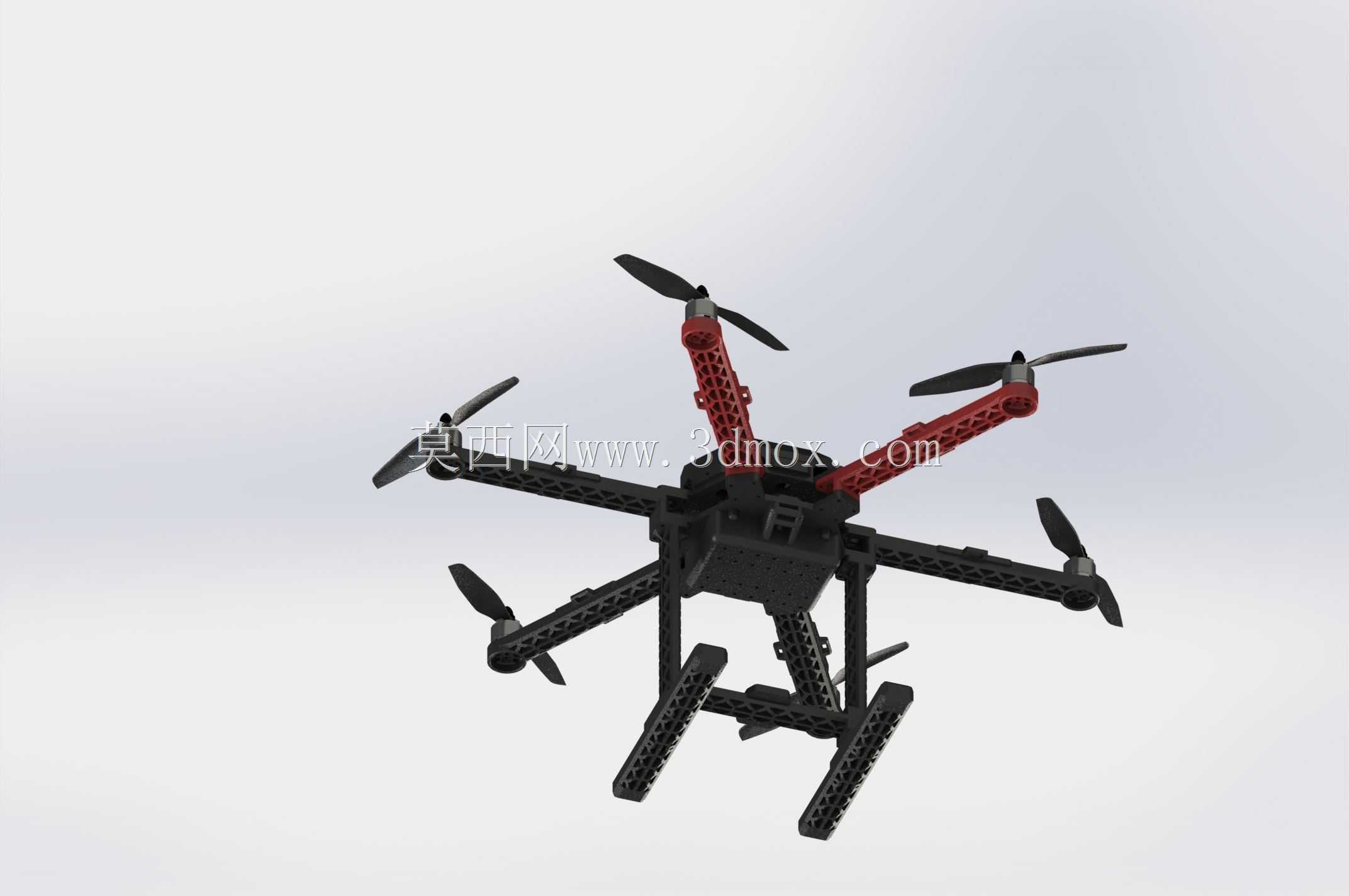

带载物投放功能的六旋翼航拍无人机结构

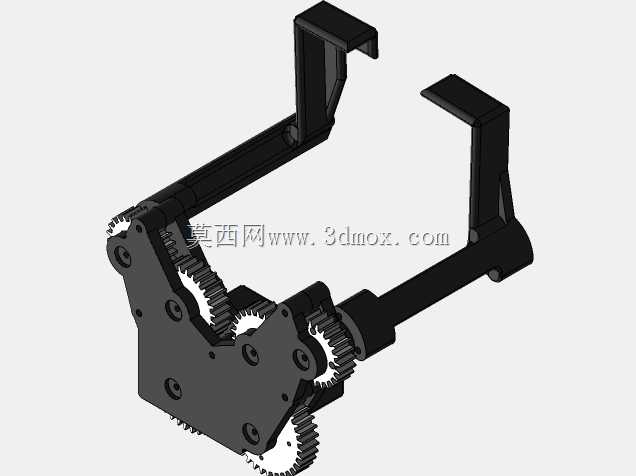

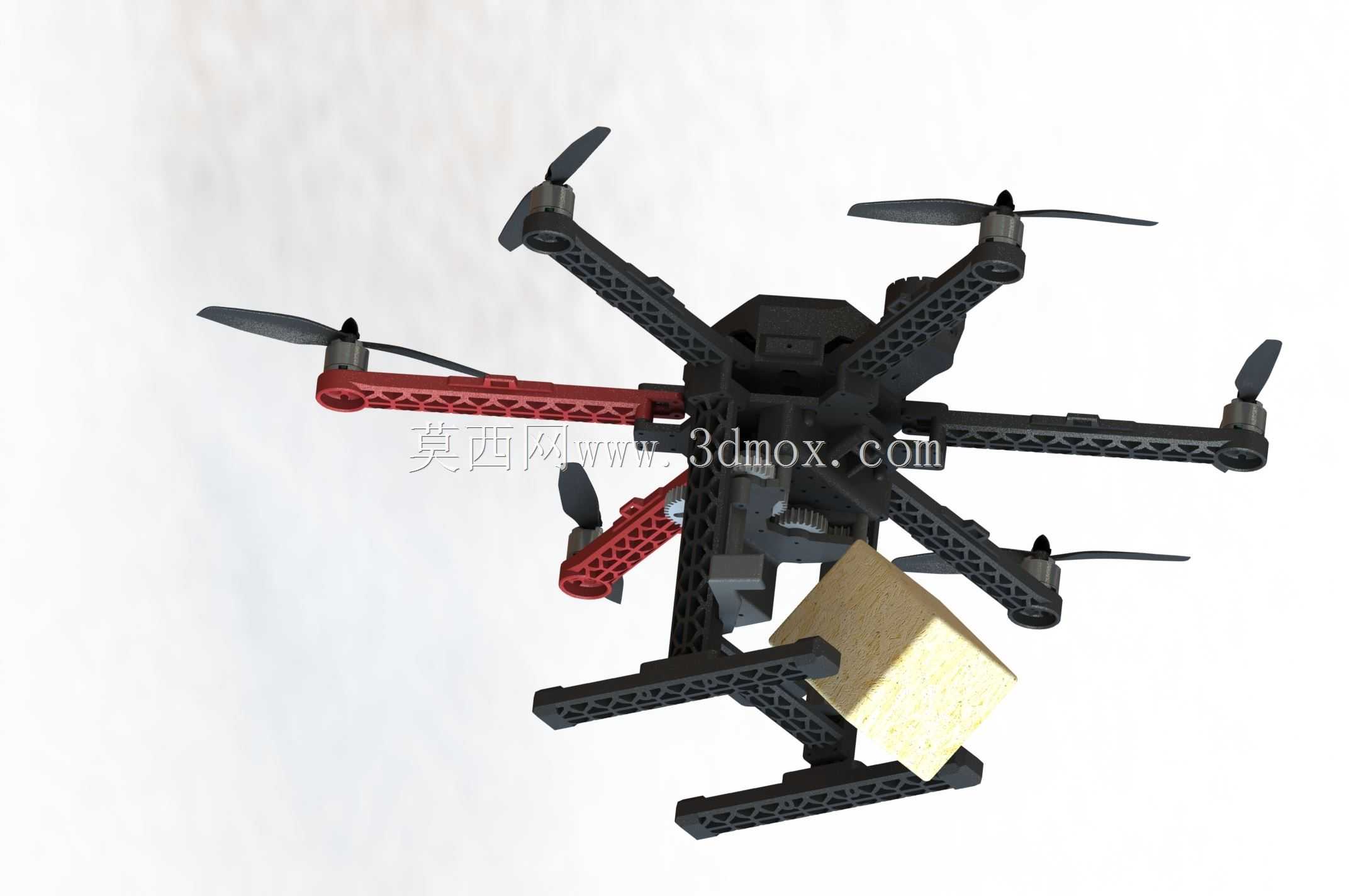

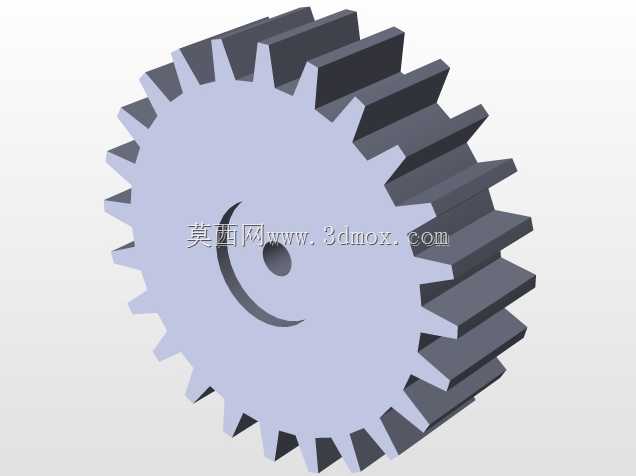

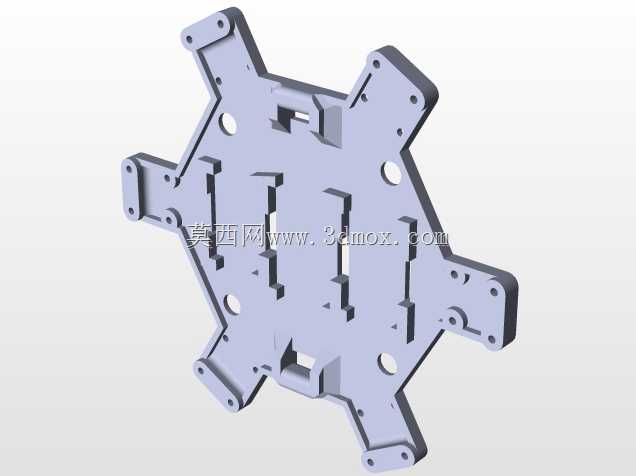

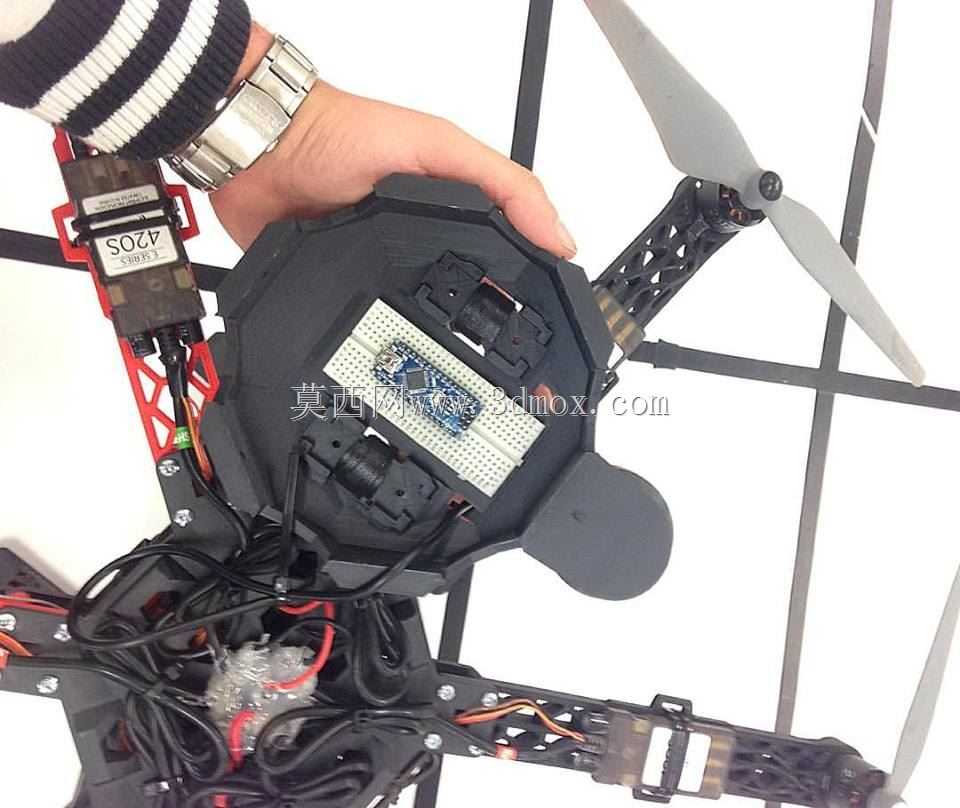

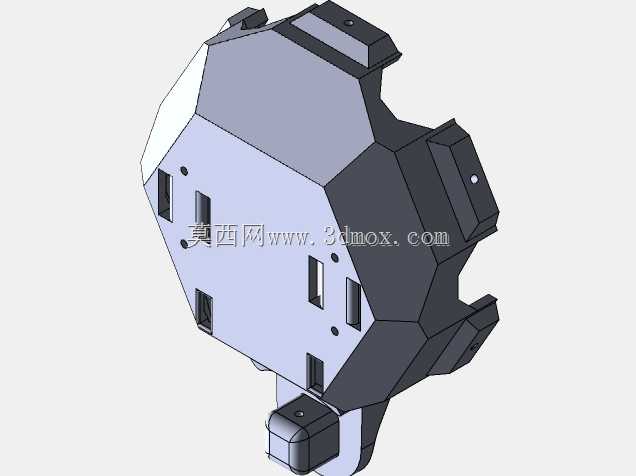

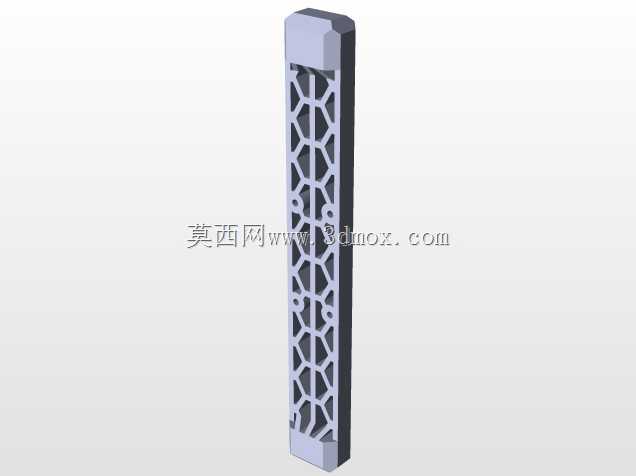

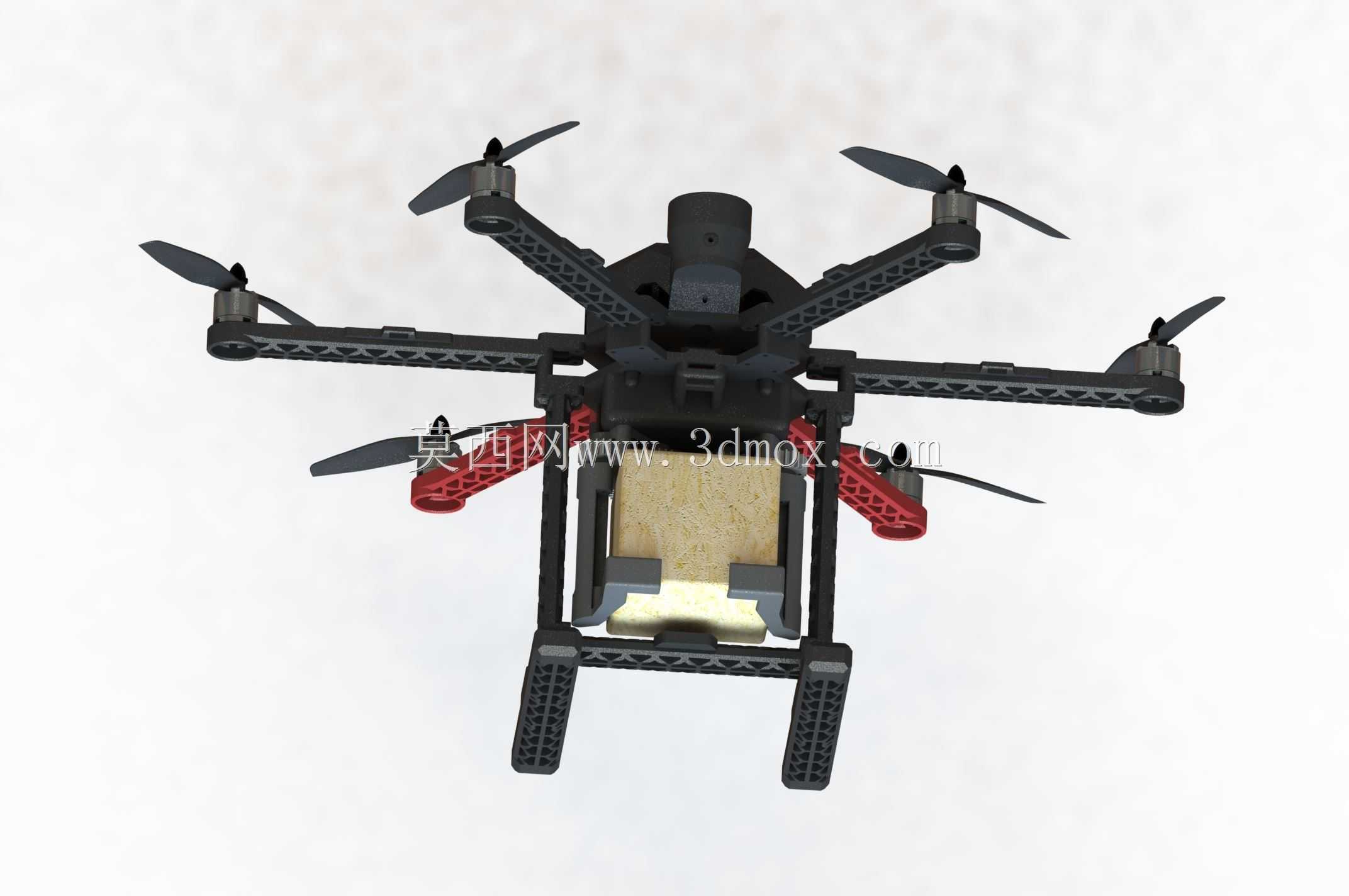

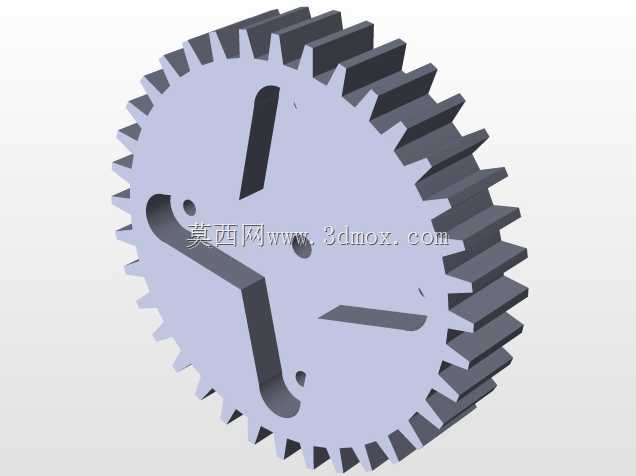

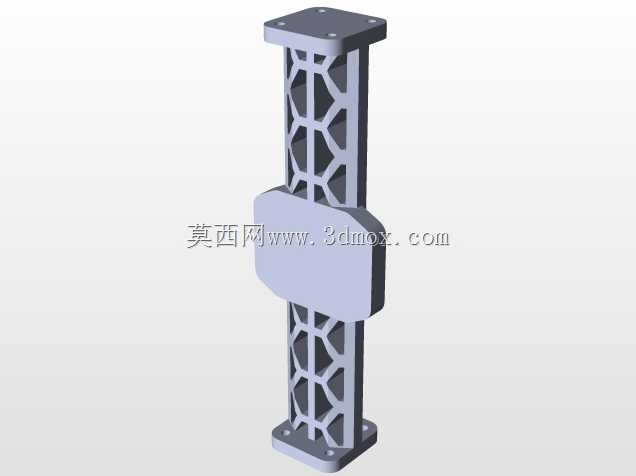

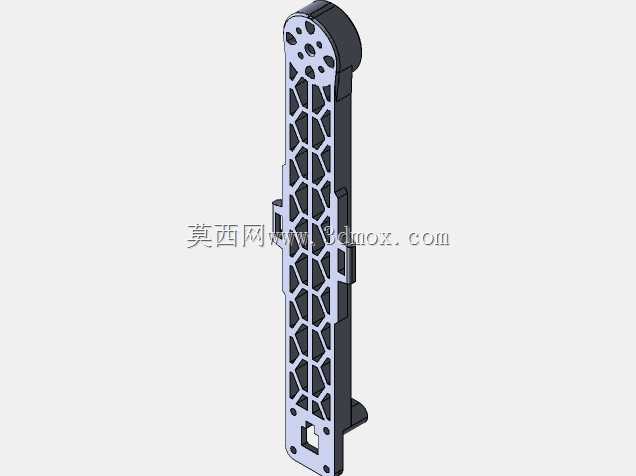

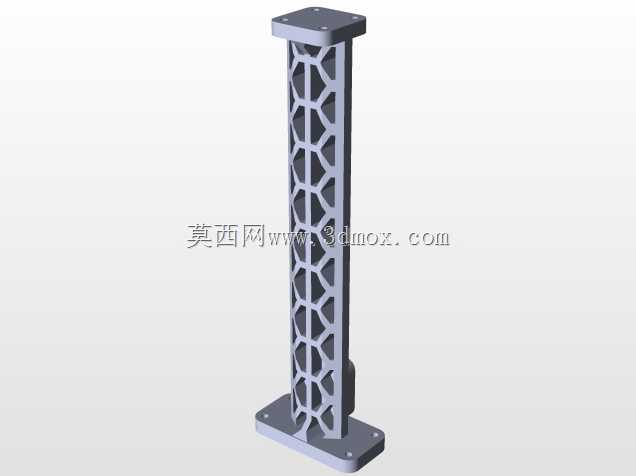

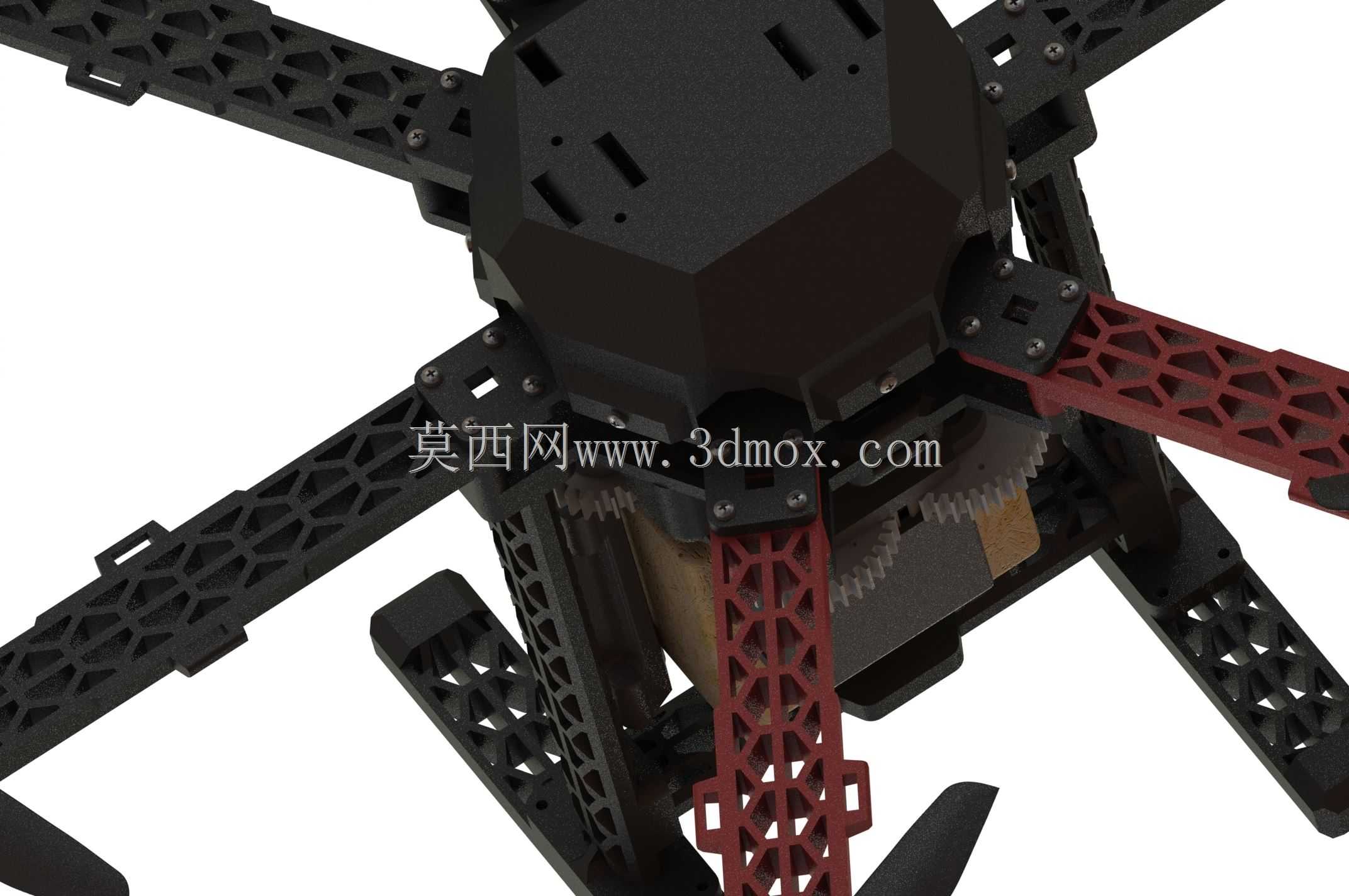

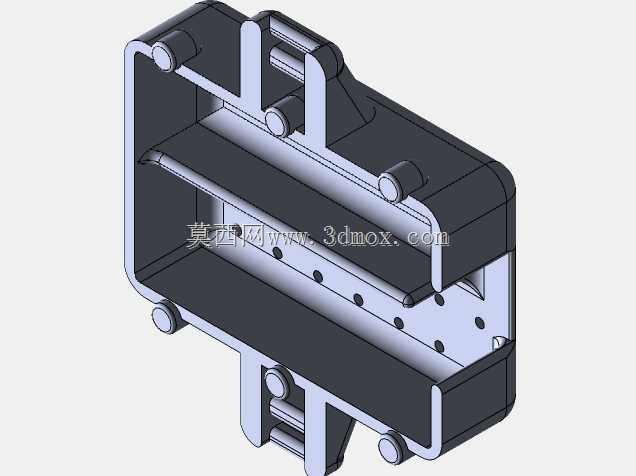

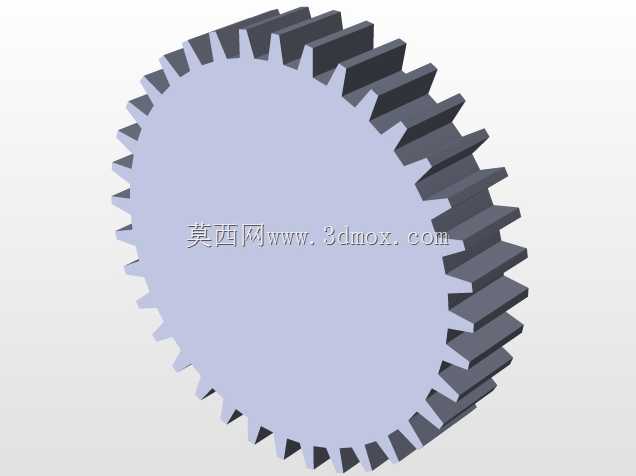

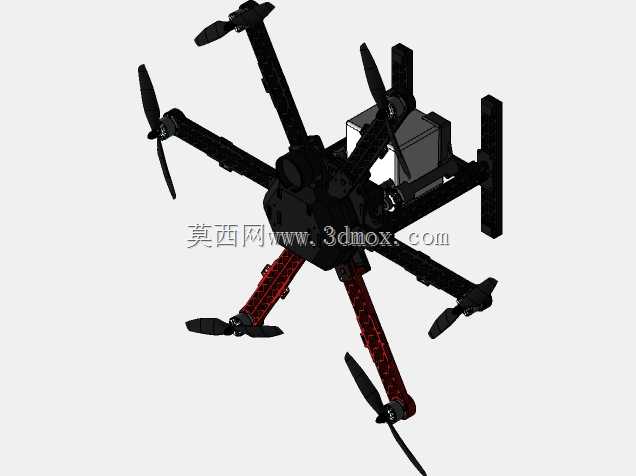

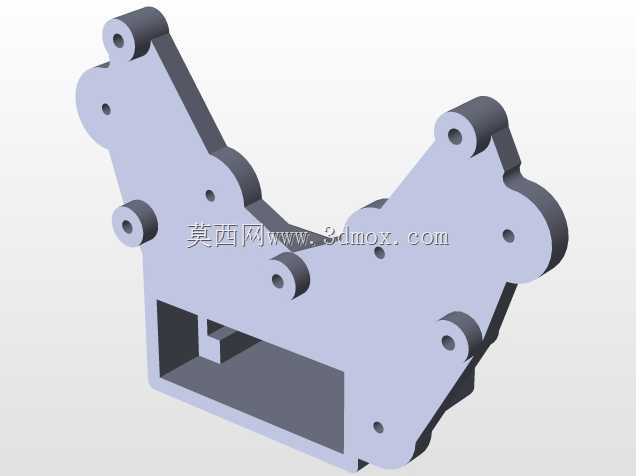

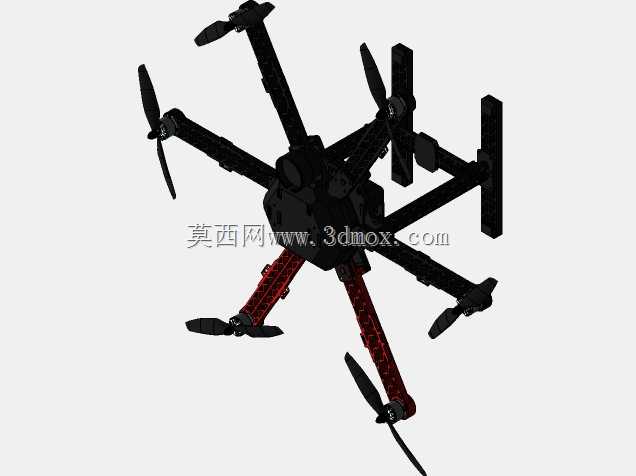

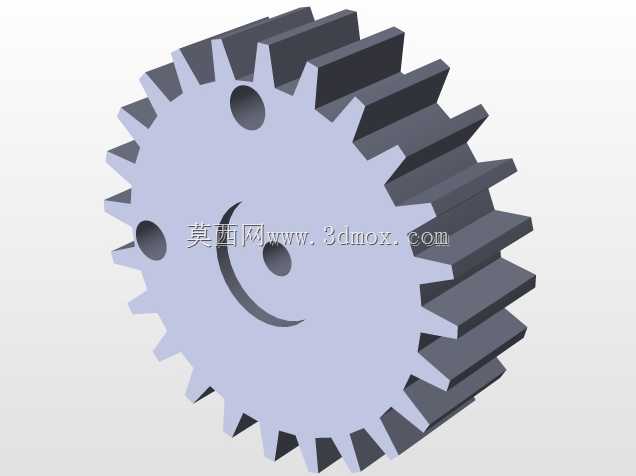

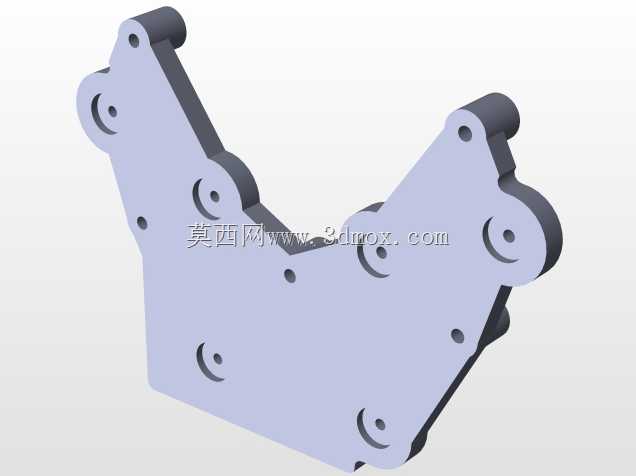

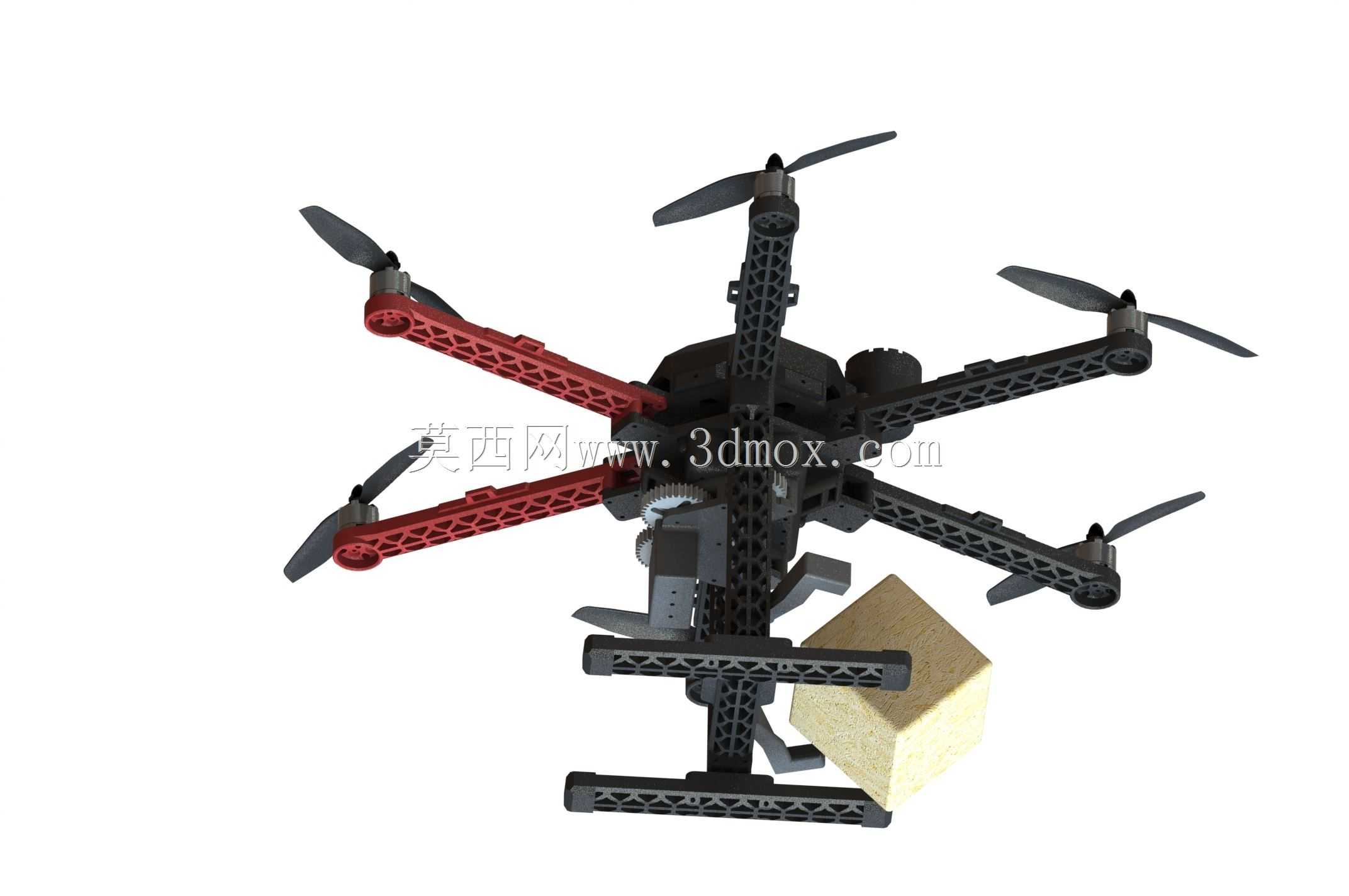

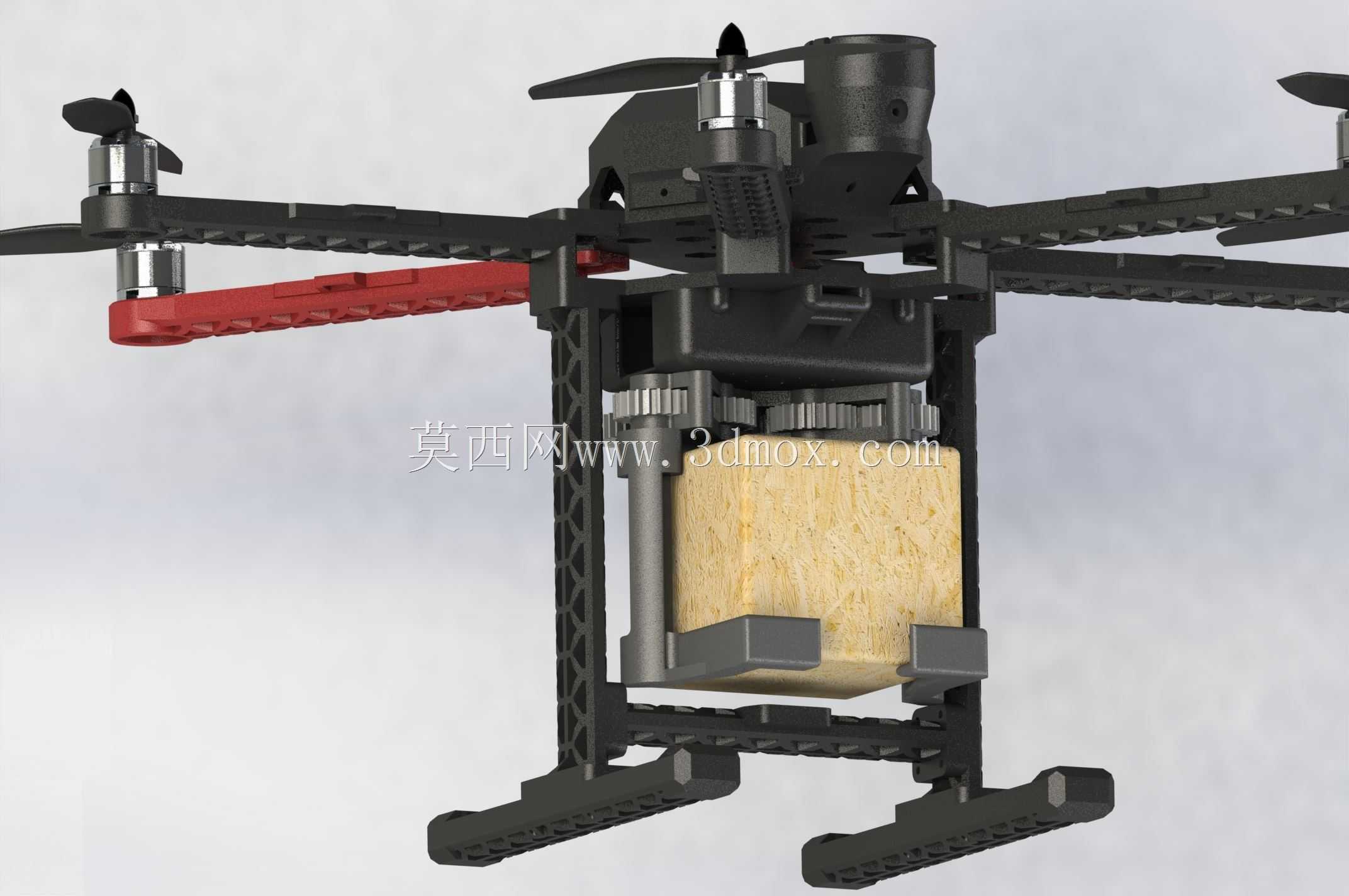

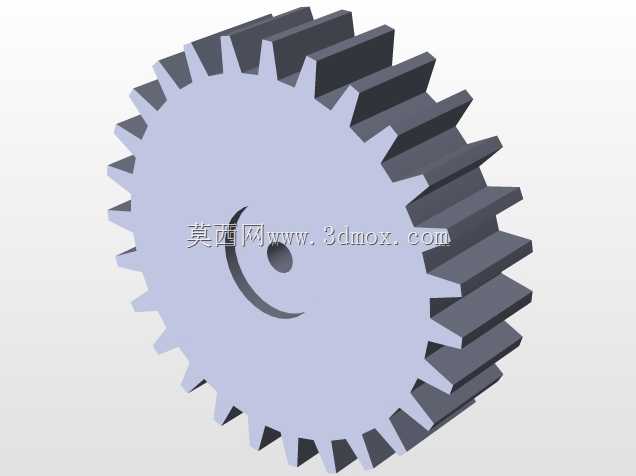

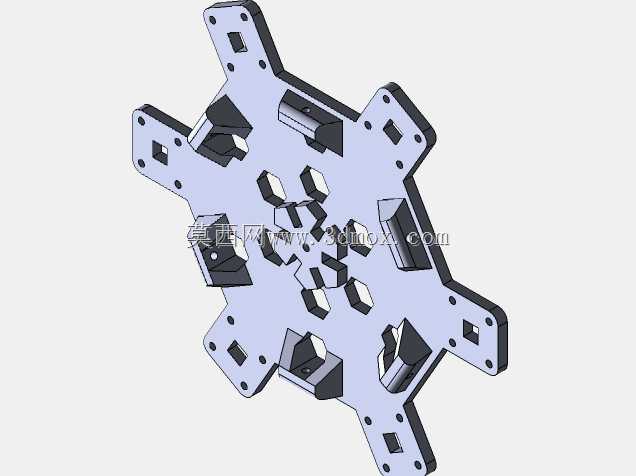

这款六旋翼无人机结构针对小范围物资投送、近地航拍作业场景设计，可适配应急小件物资配送、户外勘探航拍、农林作业定点投撒等实际使用需求，区别于常规消费级航拍无人机，其核心设计围绕载物投放功能与多设备兼容展开。机身主体采用八边形中心舱布局，中心舱预留了飞控模块、电源模块的安装位，可适配主流开源飞控与通用遥控接收设备，中心舱底部设置独立的电池插装槽，支持快拆式电池安装，无需拆解机身结构即可完成电源更换，适配常规3S规格动力电池的安装尺寸，舱体侧壁预留多组走线槽与散热开孔，可避免内部线路缠绕，同时保证飞行过程中电子设备的散热效率。机臂采用六组对称分布的桁架式镂空结构，在保证结构强度的前提下大幅降低机身自重，机臂与中心舱采用快拆式螺丝紧固结构，便于运输过程中的拆解收纳，机臂末端预留标准电机安装孔位，可适配同规格无刷电机与螺旋桨的安装，安装边界可兼容常用尺寸的正反桨，无需额外改装即可完成动力组件装配。机身底部集成齿轮传动式载物投放夹爪，夹爪通过独立舵机驱动齿轮组实现开合动作，可挂载一定重量的小件包裹，投放动作响应延迟低，可在飞行过程中完成定点投放操作，夹爪安装位置预留了调节余量，可根据挂载物尺寸调整开合行程。中心舱顶部预留了运动相机安装位，安装位置经过视野优化，可避免机臂与螺旋桨进入拍摄画面，保证航拍视角的干净无遮挡，同时该位置可扩展安装GPS定位模块，模块安装座可调整铜柱或铝柱的安装高度，适配不同尺寸GPS模块的安装需求，保证搜星信号不受机身金属结构遮挡。整机结构在设计时充分考虑了改装扩展性，除核心的飞控、动力、投放、航拍功能外，还可在预留安装位加装小型机械作业工具，通过外接独立供电与控制通道实现拓展功能，机身各部件的安装孔位均采用通用标准尺寸，可替换不同规格的紧固件与功能配件，降低后期维护改装的成本。
