四旋翼重载航拍作业无人机结构设计

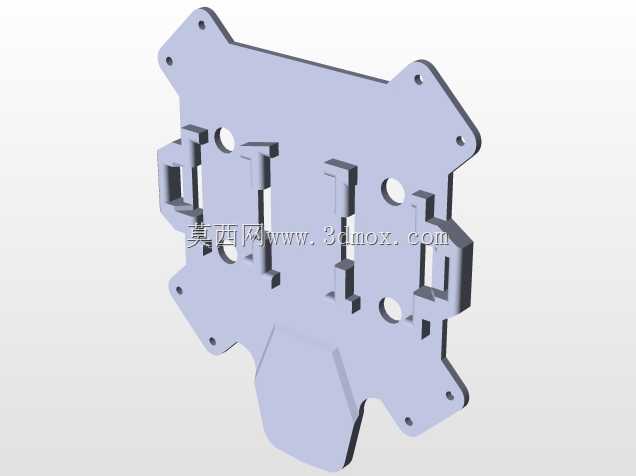

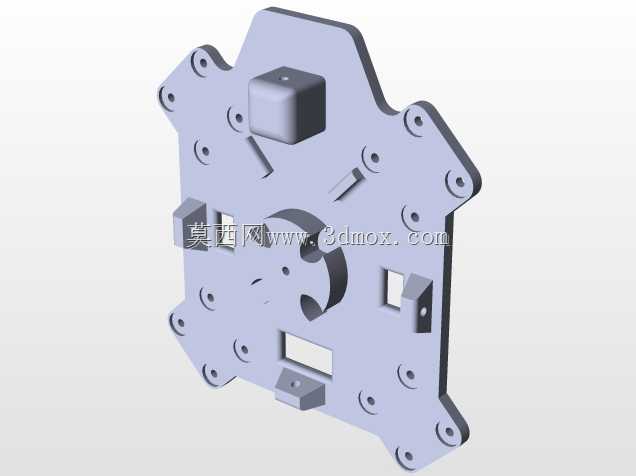

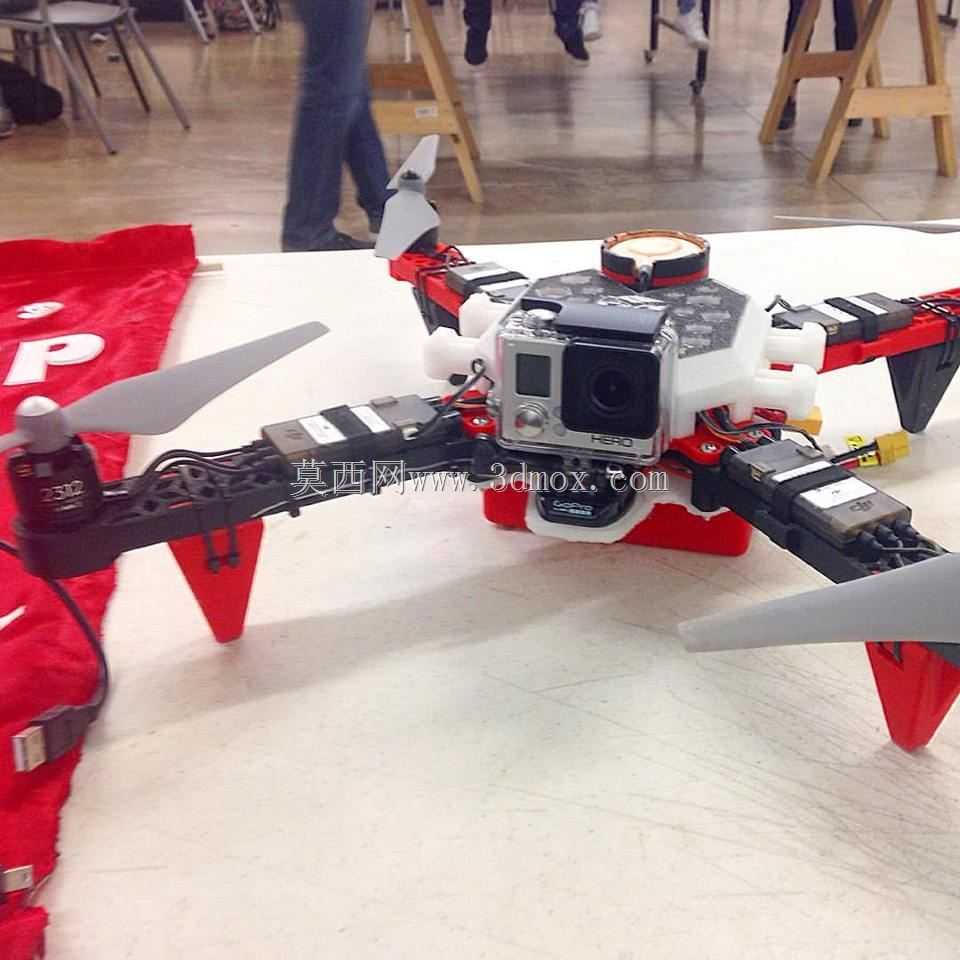

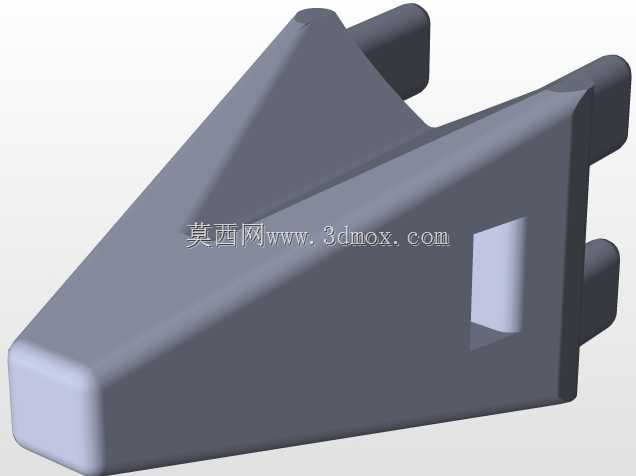

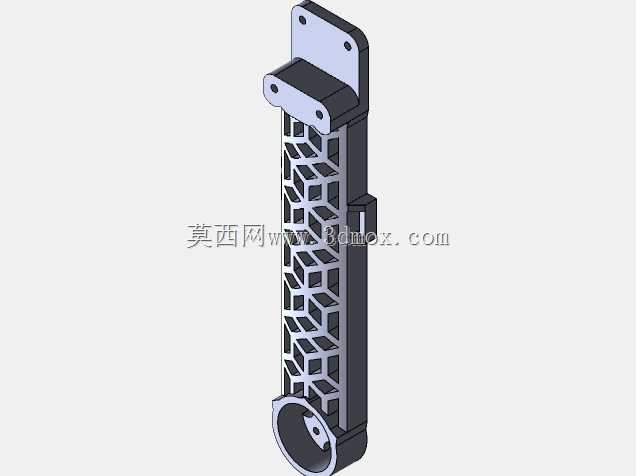

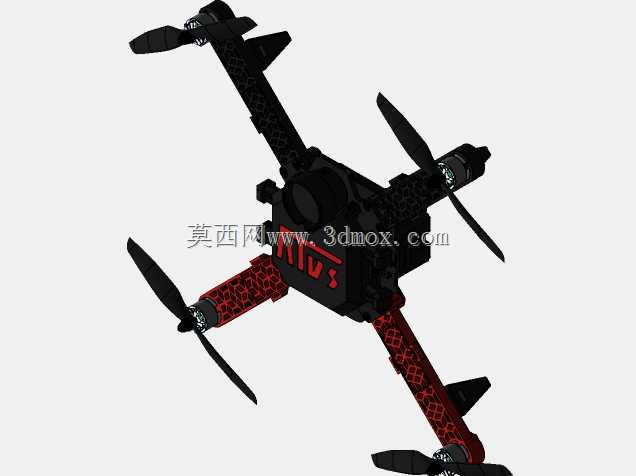

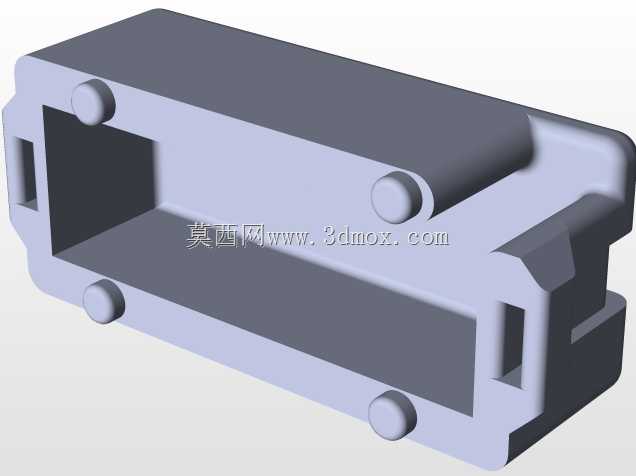

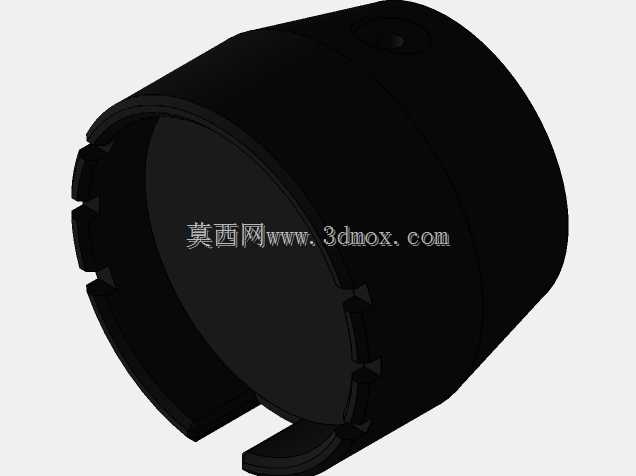

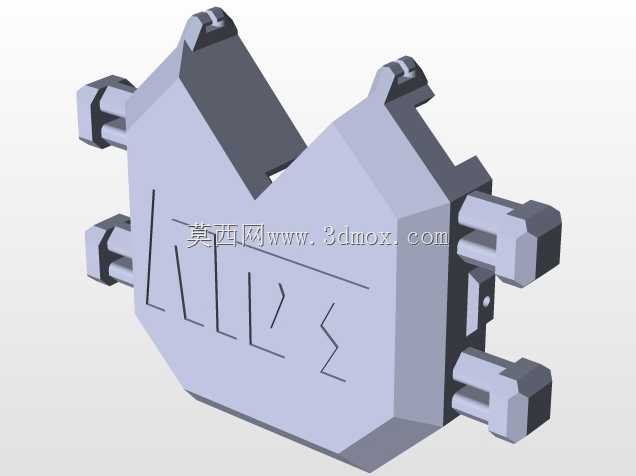

这款四旋翼重载无人机主要面向户外复杂环境下的航拍测绘、小型物资投送、应急巡检类作业场景，可在山地、林区、城市楼宇间等常规地面设备难以抵达的区域完成作业任务，相比普通消费级航拍无人机，它的核心设计取向是更高的负载能力与抗冲击结构强度，能够搭载运动相机、小型测绘模块、轻量化作业载荷完成长时间稳定飞行。整机采用X型四旋翼布局，机臂选用高强度碳纤维复合板材加工成型，在保证结构刚性的前提下尽可能降低自身重量，机臂与中心飞控舱采用快拆式卡扣连接，既方便日常收纳运输，也能在作业过程中出现机臂磕碰损坏时快速更换备件，减少现场维护的时间成本。中心舱体采用模块化分层设计，最上层预留GPS与磁罗盘安装位，需要搭配铜或铝材质的固定基座来降低电磁干扰对导航信号的影响，中间层为飞控核心安装区，可适配主流的开源飞控硬件，集成数传与遥控接收机的安装空间，下层为电池挂载位，采用三点式防滑固定结构，可同时搭载三组动力电池，在挂载常规航拍载荷时能提供充足的续航冗余。机身底部设计有一体式的高脚起落架，采用高韧性工程塑料3D打印成型，起落架的支撑角度经过反复调校，既能在硬着陆时吸收冲击能量保护机载设备，也能预留出足够的底部载荷安装空间，不会遮挡相机的拍摄视角。动力系统搭配大尺寸高效螺旋桨，配合高扭矩无刷电机，单轴最大拉力可满足重载起飞需求，电调直接集成在机臂内侧的预留安装槽内，走线全部隐藏在机臂内部的走线槽中，既降低了飞行过程中的风阻，也避免了线材外露在复杂环境中被勾挂损坏的风险。整机的安装边界充分考虑了户外作业的兼容性，所有外接接口都做了防松脱设计，中心舱顶部预留了通用扩展安装孔位，可根据不同作业需求快速更换搭载的任务模块，不需要对机身主体结构做额外改装，在结构强度冗余范围内，还可根据实际使用场景调整电池挂载数量与机臂长度，适配不同的负载重量与续航需求，兼顾了作业灵活性与结构可靠性。
